E-ITN 40
Elektronischer Heizkostenverteiler
BENUTZERHANDBUCH
Beschreibung und Verwendung
Der Heizkostenverteiler E-ITN 40 ist ein modernes
elektronisches Gerät, das für die verhältnismäßige Verteilung
der Heizkosten in Gebäuden mit Zentralheizungssystem
bestimmt ist. Der Heizkostenverteiler E-ITN 40 arbeitet
nach dem Doppelsensor-Messprinzip. Ein Sensor misst die
Temperatur des Heizkörpers und der zweite Sensor misst die
Raumtemperatur. Mit diesem Prinzip stellt der Verteiler sicher,
dass der Verbrauchswert nur dann exakt gemessen wird,
wenn der Heizkörper tatsächlich Wärme abgibt.
Der Heizkostenverteiler E-ITN 40 ist mit einem elektronischen
Siegel ausgestattet. Dieses Siegel ist in der Lage, unbefugte
Manipulationen zu erkennen und das genaue Datum
aufzuzeichnen. Die Daten über unbefugte Manipulationen
werden per Funksignal übertragen.
Bei thermischer Beeinflussung wird der Zähler in den
Einzelsensormodus geschaltet. Nach
thermischen Beeinflussung wird der Verteiler wieder in den
normalen Doppelsensor-Modus geschaltet.
Anwendung
E-ITN 40 ist für den Einbau in horizontale/vertikale Einrohr-
und Zweirohr-Heizungsanlagen mit einer niedrigsten mittle-
ren Heizmitteltemperatur ≥ 35°C und einer höchsten mittle-
ren Heizmitteltemperatur ≤ 105°C vorgesehen.
E-ITN 40 ist nicht für die Heizkostenverteilung bei Fußbo-
denheizungen, Deckenstrahlheizungen, klappengesteuerten
Heizkörpern, Heizkörpern mit Ventilator, Anlagen mit Dampf-
heizmedium, Lufterhitzern und Einrohrheizkörpern vorgese-
hen, wenn sie den Rahmen eines Nutzers überschreiten. Der
Verteiler darf auch nicht für Heizkörper verwendet werden,
deren Form und Bauart eine zuverlässige Wärmeübertragung
auf Heizkostenverteiler nicht zulassen.
Jeder Heizkörper in einer Abrechnungseinheit mit gemeinsa-
mem Abrechnungswärmezähler muss mit einem Heizkosten-
verteiler desselben Typs ausgestattet sein. Beim Einsatz von
E-ITN 40 Heizkostenverteilern müssen die technischen Vor-
aussetzungen der Heizungsanlage erfüllt sein.
Einbau von E-ITN 40
1. Die Grundplatte am Heizkörper gemäß den Anweisungen im Installations- und Wartungshandbuch montieren.
2. Den Verteiler am oberen Ende der Aluminium-Rückwand aufsetzen, ihn nach unten drücken, so dass die Verriegelungen im
Gehäuse in die Aluminium-Rückwand passen und den unteren Teil des Verteilers in Richtung Rückwand drücken. Der Verteiler
muss mit der Verriegelung auf beiden Seiten der Rückwand befestigt werden.
Den Verteiler nicht installieren, wenn die Meldung Fehler (Error) oder Offen (Open) auf der LCD-Anzeige erscheint.
Technische Daten
Anwendung
(Heizmedium)
Messprinzip
Abrechnungszeitraum
Maße
Betriebsfrequenz
Sendeleistung
Registrierungsbedin-
gungen
Beendigung der
Material
IP-Code
Konformität

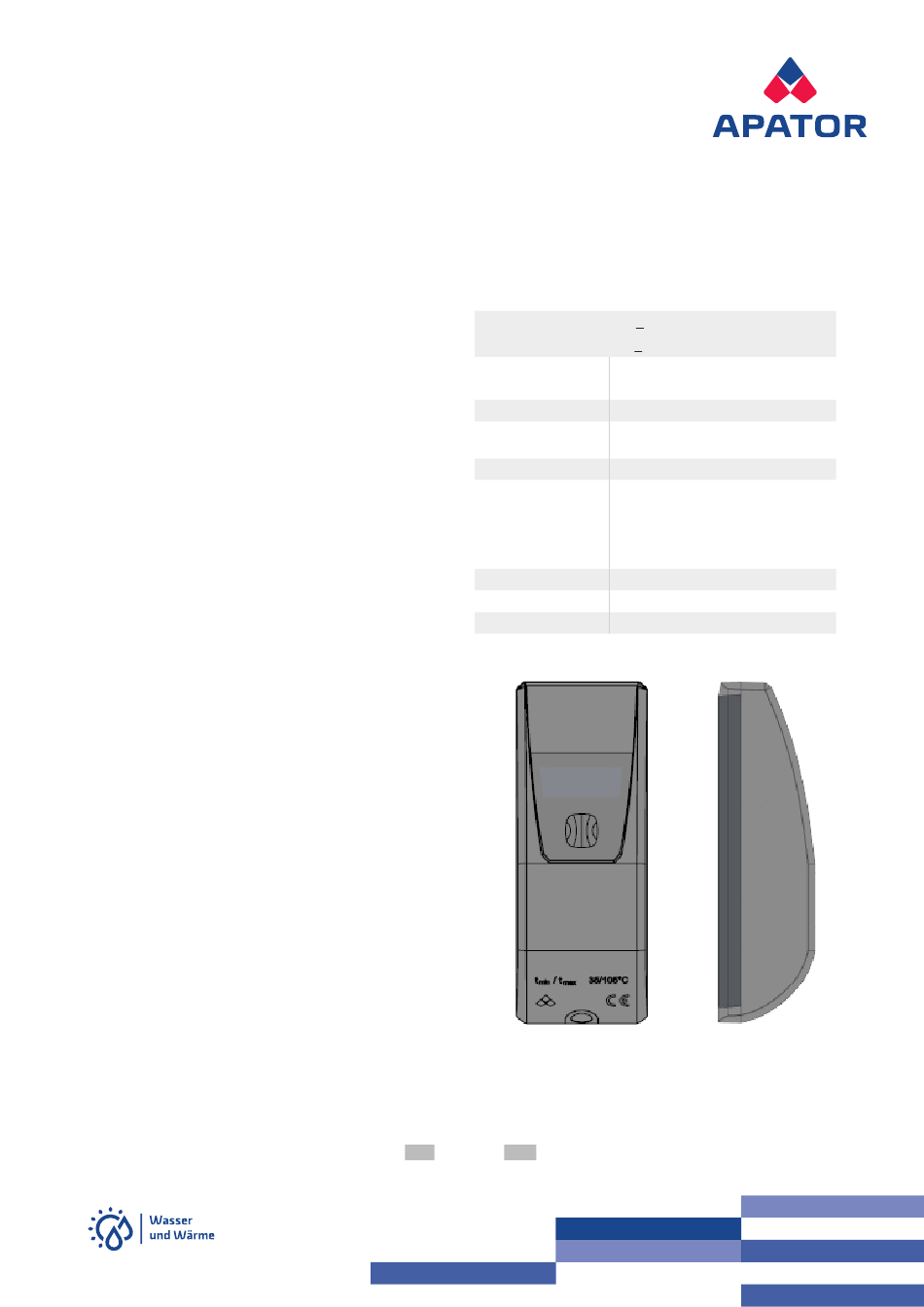

Maßzeichnungen
t < 105°C
max
t > 35°C
min
Doppelsensor-Messprinzip jährlich oder
monatlich (kundenspezifisch)
100 x 41 x 31 mm
868 MHz
< 15 mW
- Temperatur des Sensors für die
Heizkörpertemp. ≥ 23°C
- Differenz der mittleren
Temperatur des Heizmittels und der
Umgebungstemperatur ≥ 4°C
ABS + PC / Al – F22
IP42
ČSN EN 834
