DIAMEX LED-PLAYER-FE
Abspieler für TPM2-Dateien vom internen Flash-Speicher oder vom PC
Stromversorgung
LEDs benötigen einzeln nur einen relativ geringen Strom. Dieser kann sich jedoch bei langen Stripes oder großen Panels
auf stattliche Werte summieren. Als Beispiel dient die Stromaufnahme einer WS2812-LED. Bei 100% Rot+Grün+Blau be-
nötigt diese LED 60mA bei 5 Volt. Das ist zunächst nicht sehr viel, bei 10 LEDs sind das aber schon 600mA, das heißt ein
normaler USB-2.0-Port ist damit schon überlastet, da er in der Regel maximal 500mA liefern kann (laut USB-Spezifikation).
Aus diesem Grund empfehlen wir immer die Verwendung eines entsprechend der benötigten LEDs ausgelegten Netzteiles.

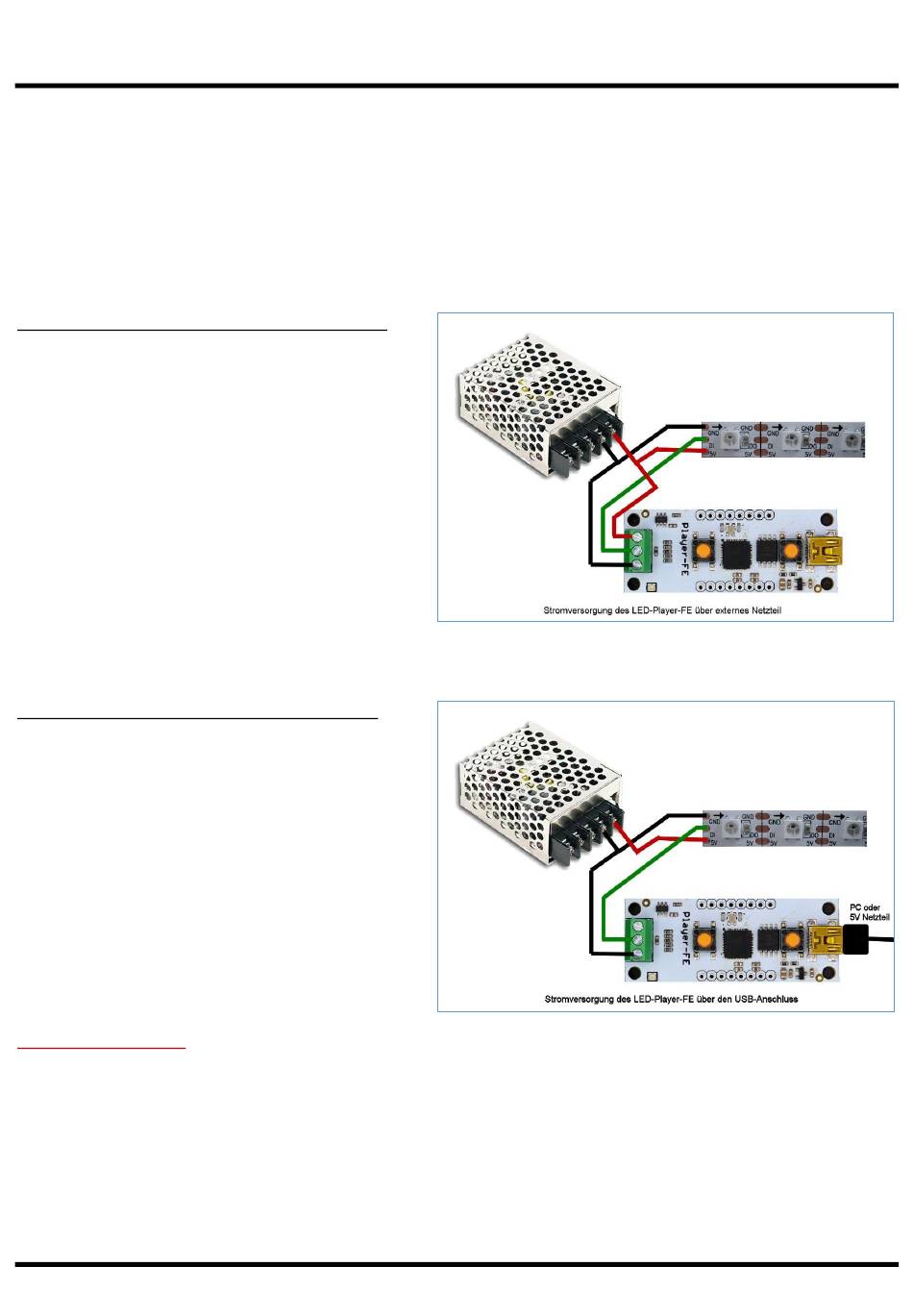

Variante 1: LED-Player-FE über USB-Port versorgen
Diese Variante wird immer benötigt, wenn Sie Daten
von JINX über USB direkt abspielen oder Dateien in den
Flash-Speicher laden wollen.
Der LED-Player-FE wird über den USB-Anschluss mit
Strom versorgt. Dies kann ein angeschlossener PC oder
auch ein 5 Volt Netzteil sein.
Variante 2: LED-Player-FE über Netzteil versorgen
Bei dieser Variante darf der LED-Player-FE nicht mit dem
USB-Port des PC verbunden sein. Er wird hier nur zum
Abspielen von Dateien aus dem Flash-Speicher benutzt.
Die +5V-Leitung des Netzteiles wird an die +5V-Klemme
des LED-Player-FE angeschlossen und versorgt diesen
mit Strom.
WICHTIGE HINWEISE
Schließen Sie bitte niemals beide Stromversorgungen gleichzeitig an den LED-Player-FE an. Entweder Stromversorgung
über USB oder Stromversorgung über die LED-Klemmleiste.
Schließen Sie nie eine höhere Spannung als 5 Volt an den LED-Player-FE an.
Achten Sie unbedingt auf die Polung des Netzteiles. Eine Verpolung führt zur sofortigen Zerstörung des LED-Players und
der angeschlossenen LEDs.
