Perfecta abax2 PRF-LCD-A2 Bedienungsanleitung
Inhaltszusammenfassung für Perfecta abax2 PRF-LCD-A2

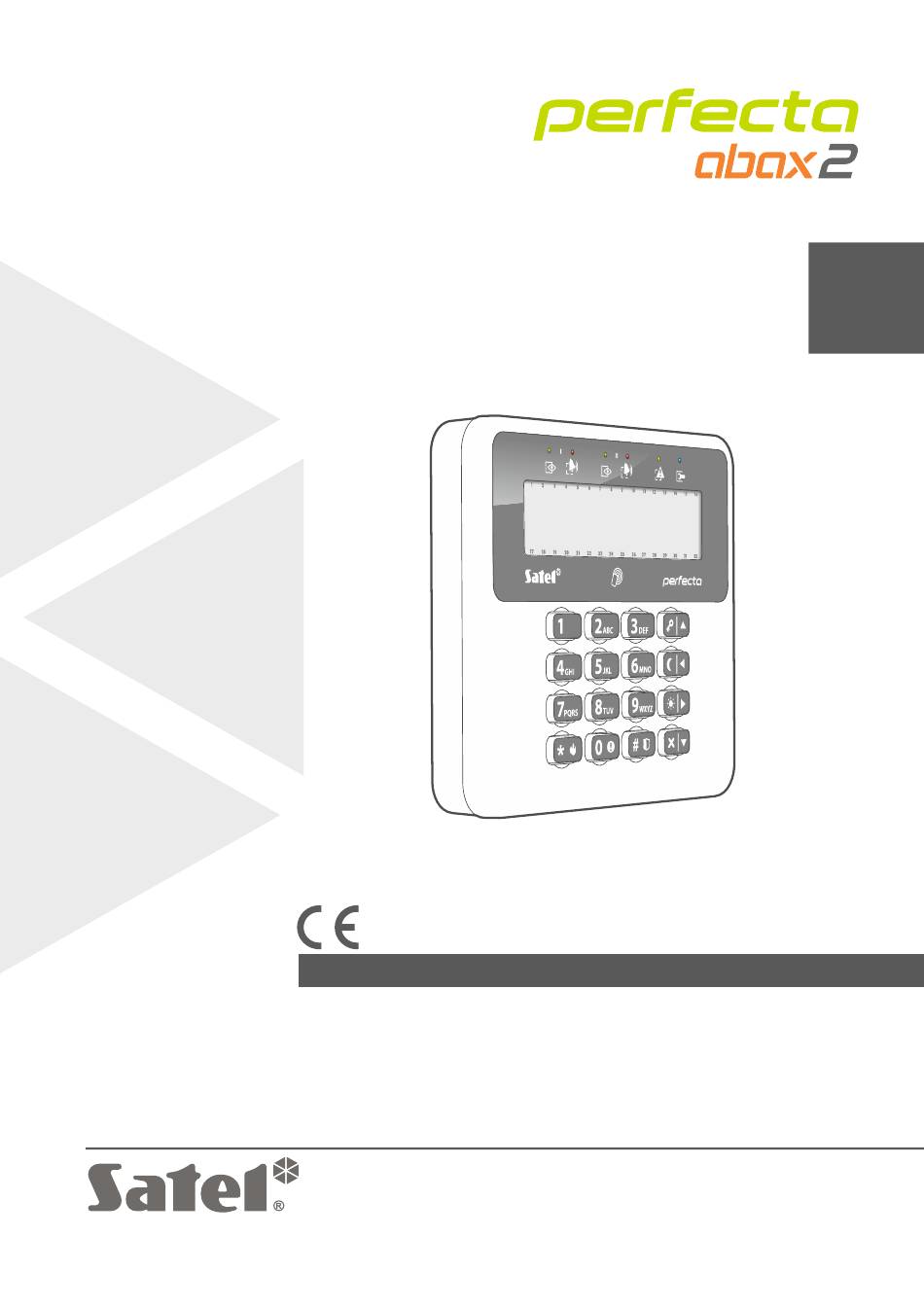

- Seite 1 Funk-Bedienteil PRF-LCD-A2 Firmwareversion 3.01 prf-lcd-a2_de 02/23 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.pl...
- Seite 2 WICHTIG Das Gerät soll durch qualifiziertes Fachpersonal installiert werden. Bevor Sie zur Montage des Gerätes übergehen, lesen Sie bitte sorgfältig die Anleitung. Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Änderungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen. Das Typenschild des Gerätes befindet sich auf dem Gehäuseunterteil.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Eigenschaften ........................2 2. Beschreibung ........................3 3. Installation ......................... 4 Hinzufügung des Bedienteils an das ABAX 2 Funksystem ......... 6 Entfernung des Bedienteils aus dem ABAX 2 Funksystem ........6 4. Konfiguration ........................7 Einstellungen des Bedienteils ..................7 4.1.1 Statusansicht ...................... -
Seite 4: Eigenschaften
PRF-LCD-A2 SATEL Das Funk-Bedienteil PRF-LCD-A2 dient zur Bedienung und Parametrierung der Zentralen PERFECTA 64 M. Er ist für den Betrieb im bidirektionalen ABAX 2 Funksystem bestimmt. Bedienteil wird Funkbasismodul ACU-220 ACU-280 Firmwareversion 6.06 (oder höher) unterstützt. Das Bedienteil wird vom Repeater ARU-200 nicht unterstützt. -
Seite 5: Beschreibung
SATEL PRF-LCD-A2 2. Beschreibung Funkkommunikation Das Bedienteil verbindet sich mit dem Funkbasismodul alle 4 Minuten, um über seinen Zustand zu informieren (periodische Kommunikation). Eine zusätzliche Kommunikation findet statt: während der Benutzung des Bedienteils, im Falle der Bedienteilsabotage, wenn das Funkbasismodul Befehle an das Bedienteil sendet. Stromversorgung Es müssen zwei Batterien CR123A 3 V in das Bedienteil eingelegt werden. -
Seite 6: Installation
PRF-LCD-A2 SATEL 3. Installation Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung auszuführen. Bei der Verwendung einer anderen Batterie als die vom Hersteller empfohlene oder beim falschen Umgang mit der Batterie besteht Explosionsgefahr. Die Batterie darf nicht zerquetscht, zerschnitten oder hohen Temperaturen ausgesetzt (ins Feuer geworfen, in den Ofen gelegt u. - Seite 7 SATEL PRF-LCD-A2 4. Platzieren Sie das Bedienteil am zukünftigen Montageort. Wenn Sie beim Prüfen des Funksignalpegels das Bedienteil in der Hand halten wollen, dann halten Sie das Bedienteil an der linken Seite (auf der rechten Seite befindet sich die Antenne, die nicht abgedeckt werden darf). 5.
-
Seite 8: Hinzufügung Des Bedienteils An Das Abax 2 Funksystem
3.1 Hinzufügung des Bedienteils an das ABAX 2 Funksystem Das Funk-Bedienteil können Sie zum ABAX 2 System über einen Computer mit installiertem hinzufügen. Im Funkbasismodul können bis zu 4 Bedienteile Programm PERFECTA S PRF-LCD-A2 registriert werden. 1. Klicken Sie auf die Registerkarte „Module”. -
Seite 9: Konfiguration
Programm PEFECTA S von Einstellungen konfigurieren. In der Anleitung werden die Namen von Parametern und Optionen aus dem Programm PERFECTA Soft benutzt. Bei der Beschreibung eines Parameters oder einer Option wird in eckigen Klammern eine der folgenden Informationen angezeigt: ... - Seite 10 Codeeingabe auf dem Display des Bedienteils mit Sternzeichen präsentiert. Schnelle Steuerung [Schnelle Steuer.] – bei eingeschalteter Option kann der Benutzer die Ausgänge mit den Zifferntasten steuern. Die Ausgänge 15. Steuerbar sollen den Tasten zugewiesen werden (siehe: Anleitung Parametrierung der Zentrale PERFECTA 64 M).
- Seite 11 Display zwischen dem Normalmodus und dem Modus der Statusansicht des Systems umschalten. Bestimmen Sie, welche Informationen im Modus der Systemstatusanzeige angezeigt werden sollen. Dies können Sie nur vom Programm PERFECTA S tun (siehe „Statusansicht” S. 11). Alarm 3 falsche Kennw. [3 fals.Codes Al.] – bei eingeschalteter Option wird nach dreimaliger Eingabe eines falschen Codes ein Alarm ausgelöst.
- Seite 12 [258.Neue Stör.] – Lautstärke der Signalisierung der Störungen. Drahtloses Bedienteil Zusätzliche Einstellungen des Bedienteils PRF-LCD-A2 konfigurieren Sie nur über das Programm PERFECTA S Aufwachendauer – maximale Zeit, für welche das Bedienteil automatisch aufgeweckt werden kann (gilt für das batterieversorgte Bedienteil). Wenn Sie einen anderen Wert als 0 eintragen: –...
-
Seite 13: Statusansicht
SATEL PRF-LCD-A2 Wenn der Kartenleser nicht benutzt werden soll, schalten Sie die Option Kartenleser aus. Dadurch wird die Stromaufnahme durch das Bedienteil reduziert. Wenn das Bedienteil batterieversorgt wird, wird dies die Batteriebetriebszeit verlängern. Anwesenheitskontrolle – bei eingeschalteter Option wird die Anwesenheit des Bedienteils kontrolliert. - Seite 14 PRF-LCD-A2 SATEL Abb. 6. Fenster „Statusansicht”. Temperatur – Information über Temperatur von einer ABAX 2 Funkkomponente. Nach dem Hinzufügen des Elements: – wählen Sie eine Linie aus, der eine ABAX 2 Komponente zugewiesen ist (klicken Sie , um die Liste der Meldelinien zu sehen, und danach klicken Sie auf eine Meldelinie, der eine ABAX 2 Komponente zugewiesen ist).
-
Seite 15: Bedienung
SATEL PRF-LCD-A2 Doppelp. (blinkend) – blinkender Doppelpunkt (zur Trennung von Zahlen im Datum). Name des Bedienteils – Name, den Sie dem Bedienteil gegeben haben. Leistungsmessung – Information über die Leistungsaufnahme durch ein an den intelligenten Stecker ASW-200 angeschlossenes Gerät. Nach dem Hinzufügen des Elements, wählen Sie den Ausgang aus, dem der Stecker ASW-200 zugewiesen ist , um die Liste der Ausgänge zu sehen, und danach klicken Sie auf (klicken Sie auf... - Seite 16 PRF-LCD-A2 SATEL Max. Stromaufnahme aus der Batterie (ausgeschalteter Kartenleser) ......50 mA Max. Stromaufnahme aus der Batterie (eingeschalteter Kartenleser) ......60 mA Spannungsversorgung (Netzteil) ..................5 V DC Ruhestromaufnahme aus dem Netzteil ................17 mA Max. Stromaufnahme aus dem Netzteil ................42 mA Umweltklasse nach EN50130-5 ....................
