Elektrotechnik Schabus FTW 539 Bedienungsanleitung

FTW 539 + FDS 100 / FDS 200
Elektrotechnik Schabus GmbH & Co. KG
Baierbacher Str. 150 | D-83071 Stephanskirchen

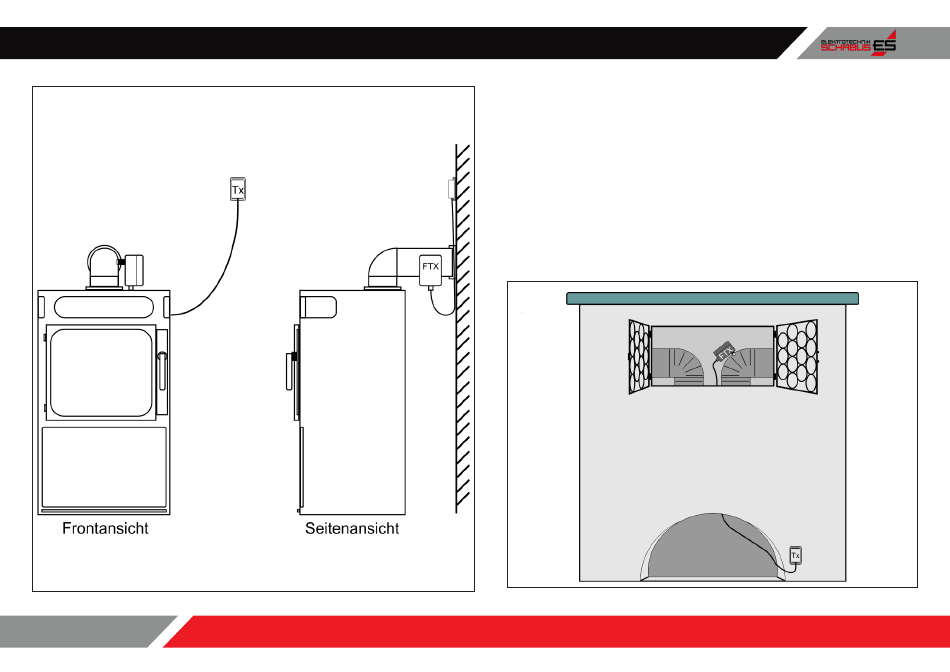

| Anschlusszeichnung
Der FTX 519 wird an einem freien Stück des Rauchgasrohrs mit mindestens
120mm Durchmesser angebracht, das jederzeit frei zugänglich ist. Dabei kann
sich das Rohr hinter einer Wartungsklappe, dem Ofen selbst oder auch in der
Nähe wärmeabführender Teile befinden. Die zulässige Umgebungstemperatur am
Schaltgehäuse und Kabel darf jedoch 180°C auf keinen Fall überschreiten.
Die Montagestelle sollte gut zugänglich (FTX zur Rauchrohrreinigung abziehen)
und erschütterungsfrei sein.
Der FTX stellt fest, ob ein Ofen kalt ist und sendet Freigabesignale an den FDS-
Empfänger, damit nicht immer auch ein Fenster geöffnet werden muss, um eine
Abluftanlage in Betrieb zu nehmen.
Am Ende der 2 Meter langen Silikonleitung befindet sich der Sender, der außerhalb
des Hitzebereichs und günstig für die Funkverbindung an einer Wand montiert
wird.
