Inhaltszusammenfassung für Max Bertschinger AG Light - Guard P-300

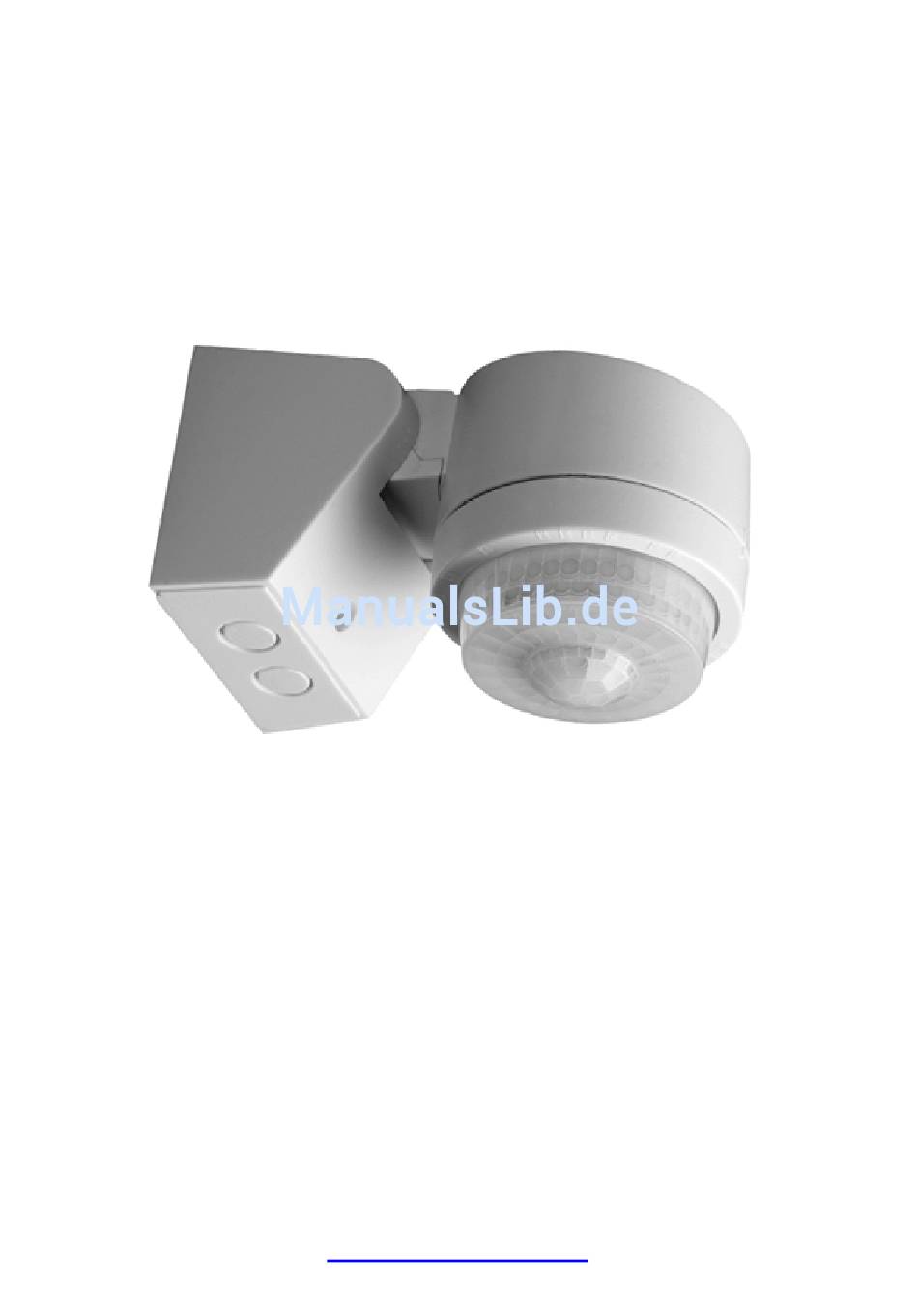

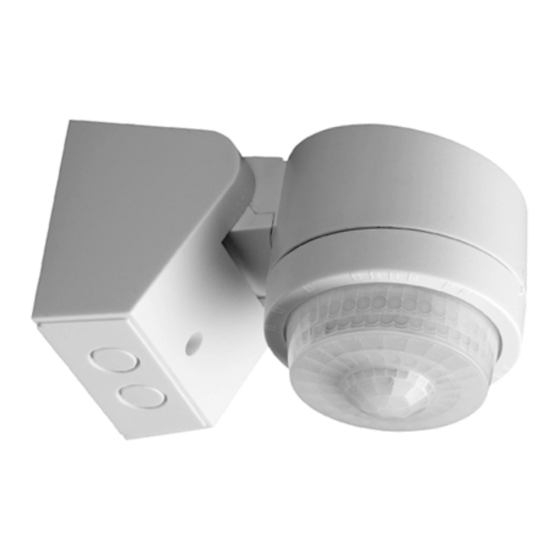

- Seite 1 Bedienungsanleitung Light - Guard P-300° ® (Art. Nr. 99007 & 99008) Light - Guard P-360° ® (Art. Nr. 99010) Max Bertschinger AG 5612 Villmergen Tel. 056-618 78 78 www.bertschinger.ch...
- Seite 2 Wichtige Hinweise Achtung: Die Montage bedeutet Netzanschluss. 230V heisst Lebensgefahr! Daher als erstes Netzspannung abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen. Bei der Installation des Sensors handelt es sich um Arbeit an der Netzspann- ung: Sie muss daher fachgerecht nach NIV ausgeführt werden. Das Prinzip Der Light-Guard P-300°...
- Seite 3 Erfassungsbereich Die angegebenen Erfassungsbereiche entsprechen einer Montagehöhe von 2,3 Meter und bei einer Durchquerung der Erfassungsebenen. Bei frontaler Annäherung sowie abweich- ender Montagehöhe ändert sich der Erfassungsbereich. Die überwachte Fläche ist abhängig von Montagehöhe und Gehrichtung. Da der Beweg- ungsmelder auf den Temperaturunterschied zwischen Wärmequelle und Umgebung reagiert, kann die Reichweite je nach Situation (Nebel, Regen usw.) variieren.
- Seite 4 Montage Achtung: Schalten Sie vor der Montage unbedingt die Netzspannung frei! Der Anschluss muss an einer 230V/50Hz Netzspannung erfolgen. Die ideale Montagehöhe beträgt ca. 2,3 – 3 Meter. Die Modelle P-300° und P-360° sind für die Wand-, Decken- und Eckmontage im ungeschützten Aussen- und Innenbereich geeignet.
- Seite 5 Funktionen Nachdem der Bewegungsmelder angeschlossen und befestigt ist, kann die Anlage einge- schaltet werden. Vier Einstellmöglichkeiten stehen nach Abziehen der Ringblende zur Verfügung. Dämmerungssensor (LUX) Der Dämmerungssensor reguliert die Ansprechschwelle (Lichtwert) des Bewegungsmel- ders, ab der die Erfassung aktiviert wird. Drehen im Gegen-Uhrzeigersinn (Mond) bewirkt, dass der Sensor das Licht erst bei Dunkelheit einschaltet.
- Seite 6 Anschlussbilder Schaltung über zusätzlichen Taster (Öffner ohne Kontrollleuchte) zum manuellen aktivieren des Bewegungsmelders. Bei Tastern mit getrenter Null-Klemme kann der Taster auch beleuchtet sein! Schaltzeit des Bewegungsmelders = eingestellte Zeit! Um den Bewegungsmelder mit dem Taster zu aktivieren, muss dieser ca. 2 Sekunden gedrückt werden. Tritt danach jemand in den überwachten Bereich, wird automatisch die eingestellte Zeit am Melder aktiviert.
- Seite 7 Anschluss des Bewegungsmelders an einen Treppenhausautomaten Externe Minuterien werden zb. in öffentlichen Gebäuden, bei Verwendung von mehreren Tastern, grösseren Lichtanlagen mit FL-Rören oder EVG’s usw. empfohlen. Schaltung über einen externen Handschalter und/oder Hand/Automatikschalter...
-
Seite 8: Betriebsstörungen
Betriebsstörungen Störung Ursache / Korrektur Schaltet nicht ein - Dämmerungswert zu hoch eingestellt - Leuchtmittel von Lampe kontrollieren - Stellung von Handschalter überprüfen - Netzspannung/Sicherung überprüfen Schaltet nicht aus - Dauernde Bewegung im Erfassungsbereich - Geschaltete Leuchte befindet sich Erfassungsbereich und schaltet durch Temperaturveränderung neu - Durch den hausinternen Serienschalter auf Dauerbetrieb Schaltet immer EIN/AUS... - Seite 9 Technische Daten Light - Guard (Model P-300° und P-360°) Netzspannung: AC 230V / 50Hz Max. Schaltstrom: Glühlampen: AC 230V, max. 3000W Halogenlampen: AC 230V, max. 2300W Leuchtstofflampen: AC 230V, max. 600W Erfassungswinkel: Fernbereich max. 300° / 360° / 16m Mittelbereich max. 300° / 360° / 7m Nahbereich max.
