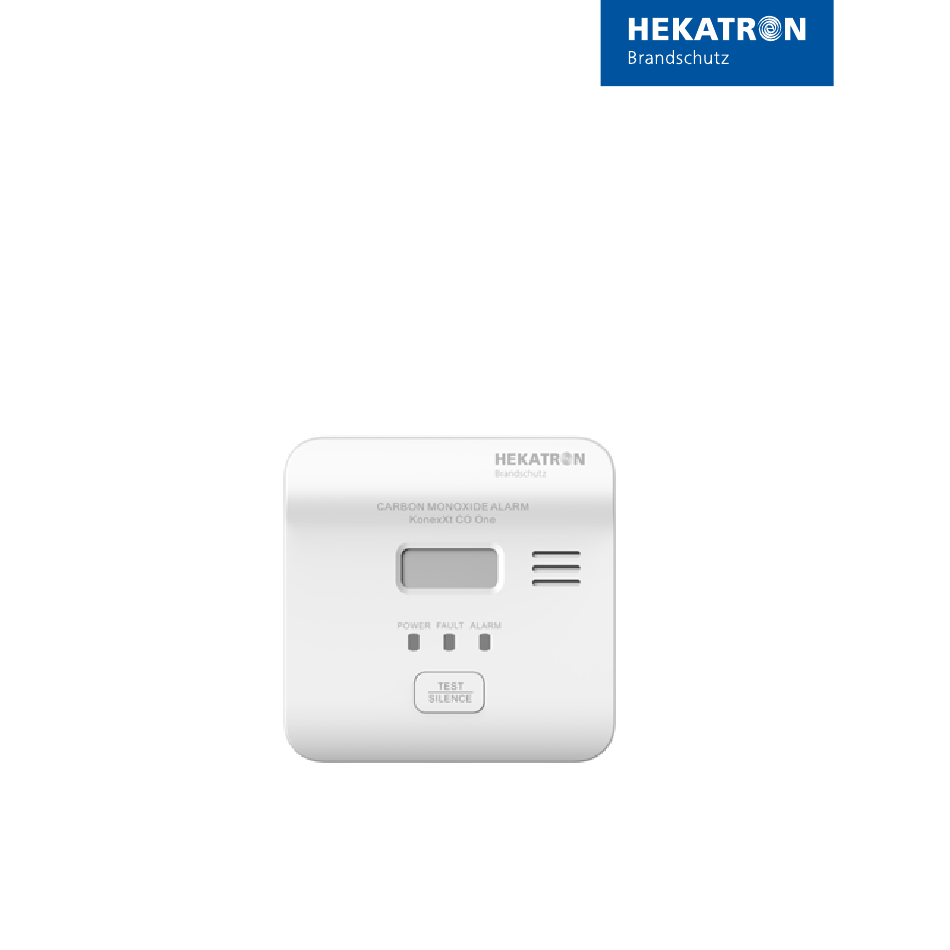

- Seite 1 Bedienungsanleitung Kohlenmonoxidwarnmelder KonexXt CO One Ihr 100Pro Brandschutzpartner.
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Kohlenmonoxid - was ist das?......4 2. Einleitung......... . . 6 3. - Seite 3 10.4 Meldung „Gerätefehler“......24 10.5 Meldung „Lebenszeitende“ ..... . . 25 11.
-
Seite 4: Kohlenmonoxid - Was Ist Das
Kohlenmonoxid - was ist das? 1. Kohlenmonoxid - was ist das? Kohlenstoffmonoxid, kurz Kohlenmonoxid (CO), ist ein farb- und geruch- loses Atemgift. Es entsteht bei der unvollständigen Verbrennung kohlen- stoffhaltiger Kraft- und Brennstoffe wie beispielsweise Öl, Holz und Gas. Die Ursachen hierfür sind vielfältig (z. B. technische Defekte, mangelnde Wartung einer Verbrennungseinrichtung oder blockierte Schornsteine durch Vogelnester). -
Seite 5: Verhalten Bei Alarm
Kohlenmonoxid - was ist das? Konzentration Symptome 150 ppm leichte Kopfschmerzen nach ca. 1,5 Stunden 200 ppm Kopfschmerzen, Schwindel, Übelkeit, Müdigkeit nach ca. 2 bis 3 Stunden 400 ppm starke Kopfschmerzen im Stirnbereich, Tod nach ca. 3 Stunden 800 ppm starke Symptome, Bewusstlosigkeit nach 45 min. Tod nach 2-3 Stunden 1600 ppm starke Symptome nach 20 min. -
Seite 6: Einleitung
2. Einleitung Dies ist die deutsche Original-Bedienungsanleitung. Diese Anleitung gilt für den Kohlenmonoxidwarnmelder KonexXt CO One, im weiteren Text meist „CO-Warnmelder“ oder „Gerät“ genannt. Die Anleitung enthält alle wichtigen Informationen und Anweisungen für den sicheren und ordnungsgemäßen Betrieb des Gerätes. - Seite 7 Einleitung In dieser Anleitung werden folgende Symbole und Signalwörter verwendet: Symbol/ Bedeutung Signalwort WARNUNG Warnhinweis, der bei Nichtbeachtung zu schweren Verletzungen oder Tod führen kann VORSICHT Warnhinweis, der bei Nichtbeachtung zu leichten oder mittleren Verletzungen führen kann. ACHTUNG Warnhinweis, der bei Nichtbeachtung zu Sachschäden oder Funktionsstörung führen kann.
-
Seite 8: Bestimmungsgemäße Verwendung
Abgassystemen. - Das Gerät dient nicht zur Detektion von Rauch, Feuer oder anderer Gase. Wenn das Gerät nicht bestimmungsgemäß verwendet wird, haftet die Hekatron Vertriebs GmbH nicht für Schäden, die daraus resultieren. 60000112 · de · V1.0 · 05/2023... -
Seite 9: Sicherheitshinweise
Sicherheitshinweise 4. Sicherheitshinweise Wenn die Sicherheits- und Bedienungshinweise nicht beachtet werden, bestehen keine Haftungs- und Gewährleistungsansprüche gegenüber der Hekatron Vertriebs GmbH. Allgemein - Für einen ordnungsgemäßen und sicheren Gebrauch des CO-Warnmel- ders die Anleitung vollständig lesen und den Anweisungen folgen. -
Seite 10: Produktbeschreibung
Produktbeschreibung 5. Produktbeschreibung Abb. 1: Ansicht von vorn Taste „Test / Silence“ Öffnungen für Hupe (Testtaste / Stummschalttaste) rote LED „ALARM“ (Alarm) grüne LED “POWER” (Betrieb) gelbe LED “FAULT” (Fehler) Display 60000112 · de · V1.0 · 05/2023... -
Seite 11: Lieferumfang
Produktbeschreibung Abb. 2: Ansicht von hinten Montageplatte Schrägsteller für Tischaufstellung Eintrittsöffnungen 10 Langlöcher für Wandmontage Lieferumfang - CO-Warnmelder - Montageplatte - Befestigungsset zur Wandmontage (2 Schrauben und 2 Dübel) - Bedienungsanleitung 60000112 · de · V1.0 · 05/2023... -
Seite 12: Standort Wählen
Standort wählen 6. Standort wählen ACHTUNG Die Wahl des korrekten Standortes ist ausschlaggebend für die Funktions- fähigkeit des CO-Warnmelders. ► Den Standort so wählen, dass die Detektion von Kohlenmonoxid durch Zugluft oder Hindernisse nicht verfälscht oder verzögert wird. 6.1 Räume Wir empfehlen die Installation in folgenden Bereichen: - In allen Wohnräumen mit Verbrennungseinrichtung (Öl, Gas, Holz usw.) - In Räumen, in denen man sich häufig aufhält (z. - Seite 13 Standort wählen Raum Eignung und Anmerkung Küche Nur wenn eine CO-Gefahrenquelle vorhanden ist. Folgende Punkte beachten: - seitlicher Abstand zu einem Kochgerät: mind. 1 m - nicht direkt über dem Spülbecken oder Herd - nicht in der Nähe vom Dunstabzug Heizungs- Nicht geeignet, stattdessen direkt vor dem Heizungskeller keller installieren.
-
Seite 14: Position Im Raum
Standort wählen 6.2 Position im Raum Allgemein Für die genaue Position gelten grundsätzlich folgende Bedingungen: - außerhalb der Reichweite von Kindern - auf üblicher Atem- und Kopfhöhe (z. B. im Flur: ca. 1,80 m über dem Fuß- boden; im Schlafzimmer: auf Betthöhe) - in Hörweite zu Schlafbereichen - Räume mit Dachschrägen: immer an der Wand ohne Schräge montieren Ungeeignete Positionen... -
Seite 15: Räume Mit Verbrennungseinrichtung
Standort wählen Räume mit Verbrennungseinrichtung min. 0,15 m max. 3 m min. 1 m Abb. 3: Position in Räumen mit Verbrennungseinrichtung In Räumen mit Verbrennungseinrichtung gilt zusätzlich zu den allgemeinen Bedingungen: - so nah wie möglich an der CO-Gefahrenquelle, aber mindestens 1 m und maximal 3 m entfernt - Mindestabstand zur Decke: 15 cm 60000112 ·... -
Seite 16: Installation
Installation 7. Installation WARNUNG: Die bestimmungsgemäße Funktionsfähigkeit des Gerätes ist nur bei korrekter Installation gewährleistet. Das Gerät sollte daher von einer sachkundigen Person installiert werden. 7.1 Wandmontage 76 mm ø 6 mm Abb. 4: Maße für Wandmontage ► Die Löcher mithilfe der Montageplatte an der Wand anzeichnen. VORSICHT Verletzungsgefahr durch Stromschlag oder heißes Wasser. -
Seite 17: Tischinstallation
Installation ► 2 Löcher (ø 6 mm, Abstand: 76 mm) bohren. ► Die Dübel in die Löcher stecken. ► Die Montageplatte mithilfe der Schrauben an der Wand befestigen. 7.2 Tischinstallation Bei der Tischinstallation muss das Gerät zuvor in Betrieb genommen werden (siehe Kapitel „8. -
Seite 18: Gerät In Betrieb Nehmen
Gerät in Betrieb nehmen 8. Gerät in Betrieb nehmen ► Das Gerät auf die Montageplatte schieben bis es einrastet. Ö Alle 3 LEDs leuchten kurz auf. Ö Das Display zeigt zum Test kurz alle Segmente an: Ö Ein Countdown startet bei „55“ und die LED „POWER“ blinkt 1x pro Sekunde. -
Seite 19: Signalisierung
Normalbetrieb Signalisierung : aus LED „POWER“: blinkt ca. alle 40 s LED „FAULT“: aus LED „ALARM“: aus Bei Werten unter 30 ppm wird „0 PPM“ angezeigt, bei Werten über 999 ppm wird „999 PPM“ angezeigt. Wenn die CO-Konzentration über 50 ppm steigt, wird der Alarm ausgelöst (Details siehe Abschnitt „10.1 Alarm“). -
Seite 20: Statussignale
Statussignale 10. Statussignale 10.1 Alarm Wenn die CO-Konzentration über 50 ppm steigt, wird der Alarm ausgelöst. Wie schnell dieser ausgelöst wird, hängt von der CO-Konzentration ab: CO-Konzentration Alarmauslösung ab 50 ppm innerhalb von 60-90 min ab 100 ppm innerhalb von 10-40 min ab 300 ppm innerhalb von 3 min Verhalten bei Alarm... -
Seite 21: Alarm Stummschalten
Statussignale Signalisierung : abwechselnd 4x Alarmton und 5 s Pause LED „POWER“: blinkt ca. alle 40 s LED „FAULT“: aus LED „ALARM“: abwechselnd 4x Blinken und 5 s Pause Alarm stummschalten Bei einer CO-Konzentration < 150 ppm kann der Alarm kurzzeitig stumm- geschaltet werden. ►... -
Seite 22: Alarmspeicher Aktiv
Statussignale 10.2 Alarmspeicher aktiv Wenn innerhalb der letzten 48 h ein Alarm ausgelöst wurde, ist der Alarm- speicher aktiv. Nach 48 h stoppt die Signalisierung, der Eintrag bleibt jedoch im Alarmspeicher bis er gelöscht wird. Signalisierung : aus LED „POWER“: blinkt ca. alle 40 s LED „FAULT“: aus LED „ALARM“: blinkt ca. -
Seite 23: Meldung „Batterie Schwach
Statussignale 10.3 Meldung „Batterie schwach“ Die Batterie ist schwach, das Gerät funktioniert weiterhin für mindestens 30 Tage oder 1 Alarm von 4 Minuten. ► Das Gerät baldmöglichst austauschen. Signalisierung : Signalton ca. alle 40 s LED „POWER“: blinkt ca. alle 40 s LED „FAULT“: blinkt ca. -
Seite 24: Meldung „Gerätefehler
Statussignale 10.4 Meldung „Gerätefehler“ Das Gerät funktioniert nicht mehr und es wird kein Kohlenmonoxid mehr erkannt. ► Das Gerät umgehend austauschen. Signalisierung : 2x Signalton ca. alle 40 s LED „POWER“: blinkt ca. alle 40 s LED „FAULT“: blinkt 2x ca. alle 40 s LED „ALARM“: aus Stummschalten Die Meldung kann einmalig stumm geschaltet werden. -
Seite 25: Meldung „Lebenszeitende
Statussignale 10.5 Meldung „Lebenszeitende“ Das Ende der Lebensdauer des Gerätes ist fast erreicht, das Gerät funktio- niert weiterhin für 30 Tage. ► Das Gerät baldmöglichst austauschen. Signalisierung : 3x Signalton ca. alle 40 s LED „POWER“: blinkt ca. alle 40 s LED „FAULT“: blinkt 3x ca. -
Seite 26: Instandhaltung Und Pflege
Instandhaltung und Pflege 11. Instandhaltung und Pflege 11.1 Alarm testen Im Normalbetrieb kann der Alarm jederzeit getestet werden. Wir empfehlen den Test 1x monatlich durchzuführen. ► Die Taste „Test / Silence“ länger als 2 Sekunden drücken. Ö Ein kurzer Signalton ertönt. Ö... -
Seite 27: Technische Daten
Technische Daten ► Falls notwendig die Montageplatte demontieren. 13. Technische Daten Typische Lebensdauer 10 Jahre Zertifizierung gemäß EN 50291-1:2018 (Typ B) Schalldruckpegel in 3 m Entfernung > 85 dB Spannungsversorgung 3-V-Lithium-Mangan-Batterie Umgebungstemperatur Betrieb -10 °C bis +40 °C -20 °C bis +50 °C Lagerung, kurzzeitig Luftfeuchtigkeit (nicht kondensierend) Betrieb... -
Seite 28: Konformität
Konformität 14. Konformität Hiermit erklärt die Hekatron Vertriebs GmbH, dass der CO-Warnmelder KonexXt CO One den folgenden Richtlinien entspricht: - 2014 /30/EU (EMV) - 2011/65/EU (RoHS) Die vollständige Konformitätserklärung finden Sie auf unserer Website unter: www.hekatron-brandschutz.de/leistungserklaerungen. 15. Entsorgung Die Entsorgung über den Hausmüll ist untersagt. -
Seite 29: Batterie Ausbauen
Entsorgung Die Kosten für die Entsorgung hat Hekatron durch das Abführen der EAR- Gebühr für Sie übernommen. Batterie ausbauen Die Batterie vor der Entsorgung wie folgt ausbauen: ► Das Gerät nach oben von der Montageplatte abziehen. ► Die Schrauben (1) mit einem Kreuzschlitzschraubendreher lösen. - Seite 30 60000112 · de · V1.0 · 05/2023...
- Seite 31 60000112 · de · V1.0 · 05/2023...
- Seite 32 Hekatron Brandschutz Hekatron Vertriebs GmbH Brühlmatten 9 79295 Sulzburg Deutschland Tel: +49 7634 500-0 info@hekatron.de hekatron-brandschutz.de Ein Unternehmen der Securitas Gruppe Schweiz 60000112 · de · V1.0 · 05/2023 Technische Änderungen vorbehalten.
