MDT Technologies SCN-P360D4.03 Betriebsanleitung Seite 2

Montage und Anschluss Präsenzmelder SCN-P -
1. Montieren Sie den Präsenzmelder unter der Decke. Die ideale Montagehöhe beträgt 2 bis 4 Meter.
Install the Presence Detector at the ceiling. Preferred installation height 2 up to 4 meter.
2. Einbau des Präsenzmelders in die Schalterdose. Der Pr#senzmelder rastet im Tragring ein
Flush mounting of the Presence Detector. The Presence Detector locks into the support ring.
3. Schließen Sie den Präsenzmelder am KNX Bus an. Connect the Presence Detector to the KNX bus.
4. Busspannungsversorgung zuschalten. Switch on KNX power supply.

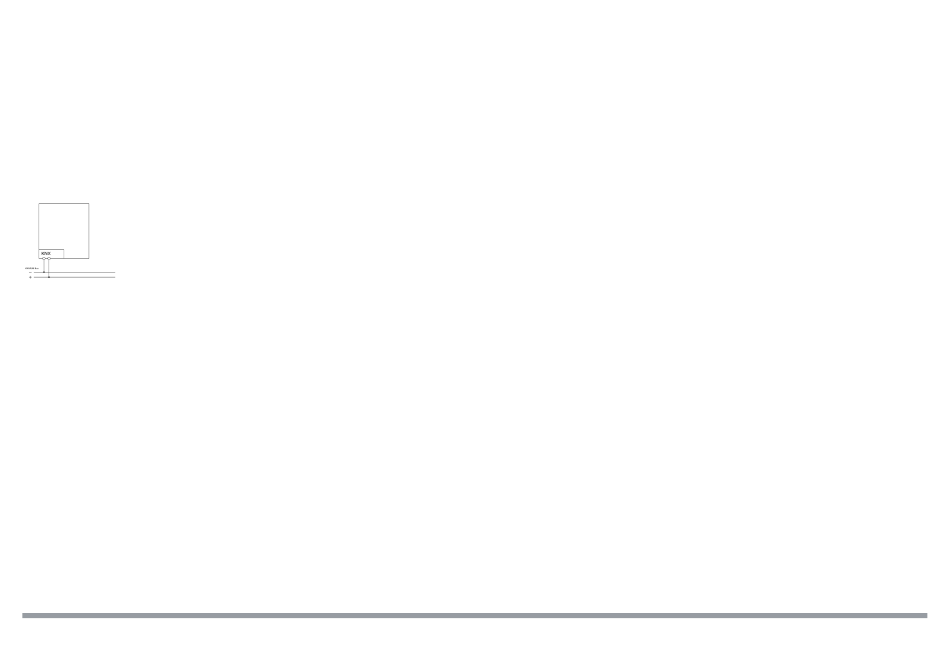

Anschlussbeispiel SCN-P360x4.03 - Exemplary circuit diagram SCN-P360x4.03
MDT technologies GmbH
51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0322
Installation Presence Detector SCN-P
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Beschreibung Präsenzmelder SCN-P - Description Presence Detector SCN-P
Der MDT Präsenzmelder ist in mehreren Ausführungen, mit Lichtsensor oder mit Lichtsensor und Konstantlichtregelung. Die Präsenzmelder
erfassen mit 1-4 Pyro Detektoren und einer hochauflösenden Linse kleinste Bewegungen. Der Lichtsteuerkanal des MDT Präsenzmelders
sendet nach der Detektion einer Bewegung ein „1" Telegramm oder einen Dimmwert (0...100%). Die Empfindlichkeit ist in zehn Stufen
einstellbar. Beim Ausbleiben von Bewegung wird nach einer einstellbaren Nachlaufzeit ein „0" Telegramm oder ein Dimmwert (0...100%)
gesendet. Der Lichtsensor kann beim Über- bzw. Unterschreiten eines parametrierbaren Lux-Wertes ein „0" bzw. ein „1" Telegramm
auslösen. Die Präsenzmelder verfügen über Sperrobjekte für Licht und HLK Kanal und haben einen integrierten Szenenbaustein.
Der Steuerkanal HLK (Heizung, Lüftung, Klima) des MDT Präsenzmelders schaltet nach Prüfung von 1 bis 32 gleich langen, aufeinander
folgenden Beobachtungsfenstern in denen mindestens eine Bewegung erfasst wurde. Der MDT Präsenzmelder mit Konstantlichtregelung
können bis zu 3 Lichtbänder steuern . Die Konstantlichtregelung sendet einen Dimmwert (0...100%) und kann durch Präsenz oder einen
externen Steuerbefehl geschaltet werden. Die Standby Zeit und Standby Helligkeit ist einzeln parametrierbar und kann so optimal an die
Kundenbedürfnisse angepasst werden.Die Montage muss in trockenen Innenräumen erfolgen.
Die MDT Präsenzmelder sind zur Deckenmontage in 2m bis 4m Höhe vorgesehen.
The MDT Presence Detector is available in several versions, with light sensor or with light sensor plus constant level light intensity.
The Presence Detectors capture the smallest movements with 1-4 pyro detectors and high resolution lens. The illuminance value is
measured by a sensor and can be read out directly in lux. After presence detection a 1-bit or dimming value (0...100%) is send to the bus,
the sensitivity is adjustable in 10 steps. The light sensor releases a telegram if the brighness value differs from the progammed value.
Additionally the MDT Presence Detector has block objects for light and HVAC channel and offers a module for scene control.
The MDT Presence Detector with constant level light intesity can control up to 3 light rows. The MDT Presence Detector is a installation
device for fixed installation in dry rooms, the preferred installation height is 2 up to 4 meters.
Inbetriebnahme Präsenzmelder SCN-P -
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de\Downloads.html
Note: Before commisioning please download application software at www.mdt.de\Downloads.html
1. Pysikalische Addresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Addresse und das Applikationsprogramm in den Präsenzmelder.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the pysical address and parameters into the Presence Detector.
After request press programming button.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Commissioning Presence Detector SCN-P
