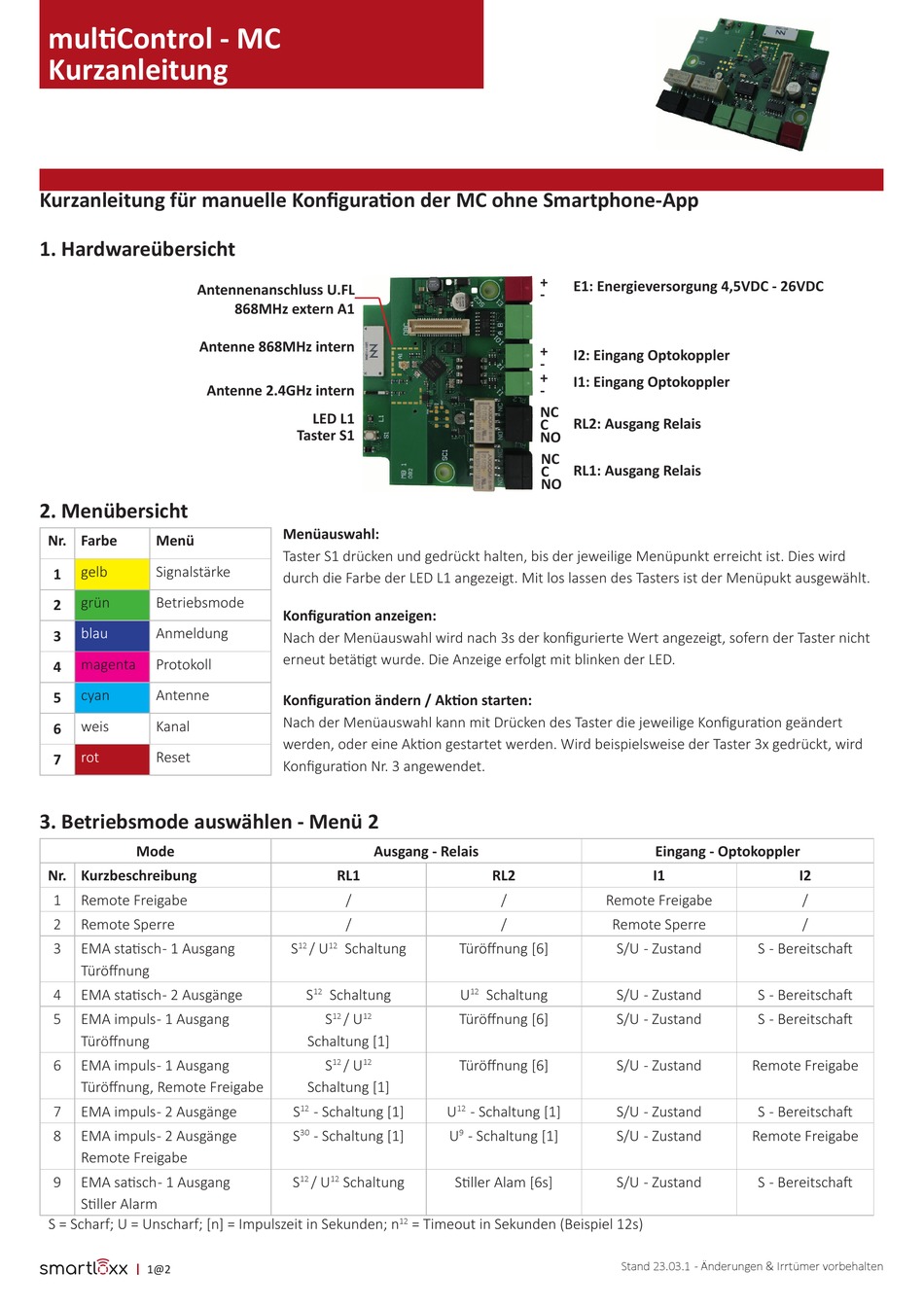

Smartloxx multiControl - MC Kurzanleitung

mul Control - MC
Kurzanleitung
Kurzanleitung für manuelle Konfi gura on der MC ohne Smartphone-App
1. Hardwareübersicht
Antennenanschluss U.FL
Antenne 868MHz intern
Antenne 2.4GHz intern
2. Menübersicht
Nr. Farbe Menü
gelb Signalstärke
1
grün Betriebsmode
2
blau Anmeldung
3
magenta Protokoll
4
cyan Antenne
5
weis Kanal
6
rot Reset
7
3. Betriebsmode auswählen - Menü 2
Mode
Nr. Kurzbeschreibung
1 Remote Freigabe
2 Remote Sperre
3 EMA sta sch - 1 Ausgang
Türöff nung
4 EMA sta sch - 2 Ausgänge
5 EMA impuls - 1 Ausgang
Türöff nung
6 EMA impuls - 1 Ausgang
Türöff nung, Remote Freigabe
7 EMA impuls - 2 Ausgänge
8 EMA impuls - 2 Ausgänge
Remote Freigabe
9 EMA sa sch - 1 Ausgang
S ller Alarm
S = Scharf; U = Unscharf; [n] = Impulszeit in Sekunden; n
1@2
868MHz extern A1
LED L1
Taster S1
Menüauswahl:
Taster S1 drücken und gedrückt halten, bis der jeweilige Menüpunkt erreicht ist. Dies wird
durch die Farbe der LED L1 angezeigt. Mit los lassen des Tasters ist der Menüpukt ausgewählt.
Konfi gura on anzeigen:
Nach der Menüauswahl wird nach 3s der konfi gurierte Wert angezeigt, sofern der Taster nicht
erneut betä gt wurde. Die Anzeige erfolgt mit blinken der LED.
Konfi gura on ändern / Ak on starten:
Nach der Menüauswahl kann mit Drücken des Taster die jeweilige Konfi gura on geändert
werden, oder eine Ak on gestartet werden. Wird beispielsweise der Taster 3x gedrückt, wird
Konfi gura on Nr. 3 angewendet.
Ausgang - Relais
RL1
/
/
S 12 / U 12 Schaltung
S 12 Schaltung
12 12
S / U
Schaltung [1]
S 12 / U 12
Schaltung [1]
S 12 - Schaltung [1]
30
S - Schaltung [1]
12 12
S / U Schaltung
12
+
E1: Energieversorgung 4,5VDC - 26VDC
-
+
I2: Eingang Optokoppler
-
+
I1: Eingang Optokoppler
-
NC
RL2: Ausgang Relais
C
NO
NC
RL1: Ausgang Relais
C
NO
RL2
/
/
Türöff nung [6]
U 12 Schaltung
Türöff nung [6]
Türöff nung [6]
U 12 - Schaltung [1]
9
U - Schaltung [1]
S ller Alam [6s]
= Timeout in Sekunden (Beispiel 12s)
Eingang - Optokoppler
I1
Remote Freigabe
Remote Sperre
S/U - Zustand S - Bereitscha
S/U - Zustand S - Bereitscha
S/U - Zustand S - Bereitscha
S/U - Zustand Remote Freigabe
S/U - Zustand S - Bereitscha
S/U - Zustand Remote Freigabe
S/U - Zustand S - Bereitscha
Stand 23.03.1 - Änderungen & Irrtümer vorbehalten
I2
/
/
