Bedienungsanleitung
Meißelhammer PK 45 A
Technische Daten
Nennaufnahmeleistung
Nennspannung
Nennaufnahmestrom
Frequenz
Maschinengewicht
Schlagzahl bei Belastung
Einzelschlagenergie
Meißelleistung in hartem Beton C45/55 mit Spitzmeißel
Werkzeugaufnahme
dauergeschmiert
schwenkbarer Seitenhandgriff
Schalterarretierung für Dauerbetrieb
elektronische Schlagzahlkonstanthaltung, Volllastschlagzahl = Leerlaufschlagzahl
Schlagzahl und -kraft am Schalterdrücker/Stellrad stufenlos einstellbar
selbstabschaltende Kohlebürsten
Schutzklasse II nach EN 60745
funk- und fernsehentstört nach EN 55014
Technische Änderungen vorbehalten

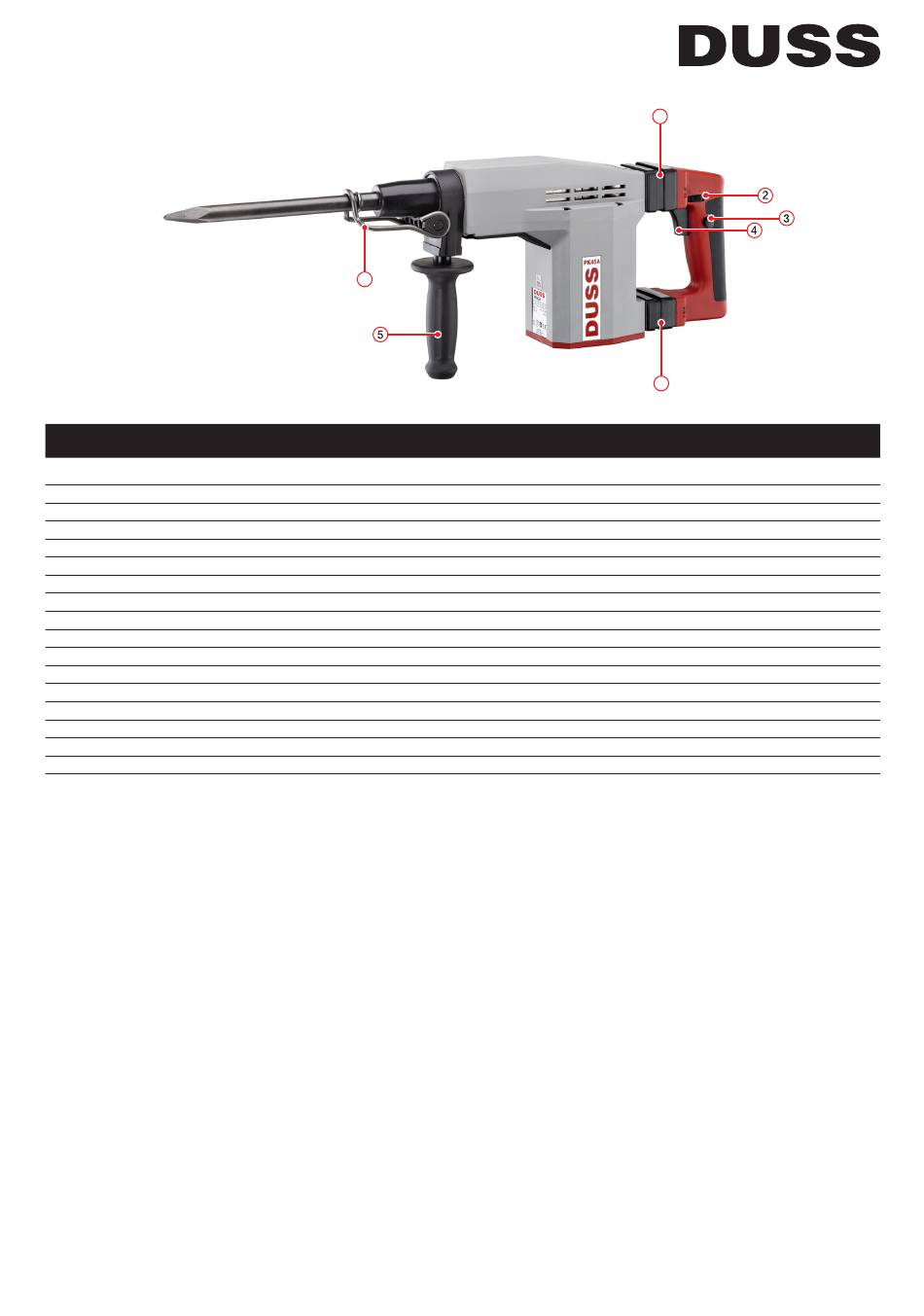

Komponenten und Bedienelemente
1 · Vibrationsdämpfung RVA
2 · Stellrad für Schlagzahl und -kraft
3 · Schalterarretierung
4 · Schalterdrücker
5 · schwenkbarer Seitenhandgriff
6 · Haltebügel
Anwendungsbereich
Der Meißelhammer PK 45 A ist zum Meißeln in Beton, Stein und
Ähnlichem geeignet. Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.
Elektrischer Anschluss
Zum Schutz gegen unbeabsichtigten Anlauf vor Pflege-,
Wartungs-, Instandhaltungsarbeiten und jedem Werkzeugwechsel
Netzstecker aus der Steckdose ziehen.
Das Gerät ist nach Schutzklasse II aufgebaut, deshalb das
Maschinengehäuse nicht anbohren, nicht beschädigen, nicht erden
und vor Nässe schützen. Die auf dem Typenschild angegebene
www.duss.de
6
Nennspannung muss mit der Netzspannung übereinstimmen.
Verwenden Sie nur für den Einsatzbereich zugelassene
Verlängerungskabel mit ausreichendem Querschnitt.
Werkzeug einsetzen und wechseln
Das Gerät vom elektrischen Netz trennen. Schutzhülse vom Sechs-
kantschaft abnehmen und aufbewahren.
Einsteckende des Werkzeuges reinigen und mittels beigefügter Fetttu-
be mit einem Fettfilm versehen.
Das Werkzeug in der gewünschten Position in die Werkzeugaufnahme
einschieben und den Haltebügel (6) über den runden Schaft des Werk-
zeugs klappen. In Abständen von 2 - 3 Betriebsstunden das Einste-
ckende regelmäßig leicht nachfetten.
Werkzeugwechsel: Haltebügel (6) nach oben klappen und Werkzeug
herausziehen. Beim Werkzeugwechsel ist darauf zu achten, dass kein
Schmutz in die Werkzeugaufnahme gelangt.
Die Schutzhülse sofort nach dem Herausnehmen des Werkzeugs wie-
der auf den Sechskantschaft stecken.
Inbetriebnahme
Allgemein anerkannte Unfallverhütungsvorschriften, die einschlä-
gigen Vorschriften Ihrer Berufsgenossenschaft und die beigelegten
Originalbedienungsanleitung PK 45 A
1
1
PK 45 A
50 - 60 Hz
0 - 3000 Schläge/min
0 - 6,4 J
ca. 100 kg/h
16 mm Sechskant
710 W
230 V
3,6 A
4,9 kg
1
