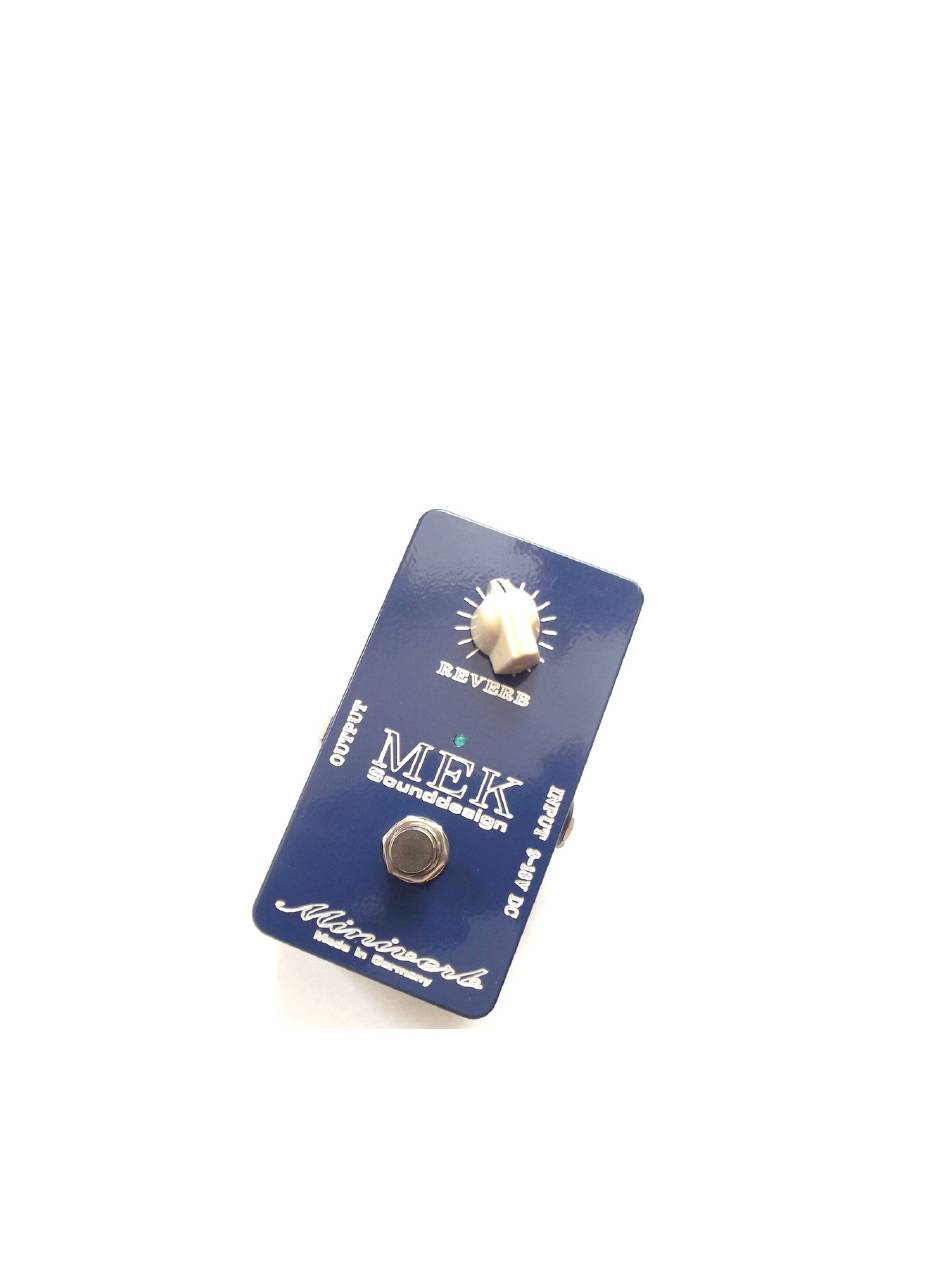

Bauanleitung für Miniverb V2 mit Belton BTDR-2-X
Modul
Seite 1...2.........................................Einführung, Kurze Schaltungsbeschreibung
Seite 3...4.........................................Einige wichtige Bauelementebelegungen
Seite 5...6.........................................Bauelementeliste
Seite 5...7.........................................Bestückung der Leiterplatte
Seite 8....9........................................Bohrplan, Schaltung, Verdrahtungsplan
2015 © UK-electronic
Werbung
Verwandte Anleitungen für UK-electronic Miniverb V2
Inhaltszusammenfassung für UK-electronic Miniverb V2
- Seite 1 UK-electronic ©2015 Bauanleitung für Miniverb V2 mit Belton BTDR-2-X Modul Seite 1…2.........Einführung, Kurze Schaltungsbeschreibung Seite 3…4.........Einige wichtige Bauelementebelegungen Seite 5…6.........Bauelementeliste Seite 5...7.........Bestückung der Leiterplatte Seite 8..9........Bohrplan, Schaltung, Verdrahtungsplan 2015 © UK-electronic...
- Seite 2 Geschaltet wird der Effekt mit einem Hardwaremäßigen Truebypass mittels eines 3PDT Schalters und LED Anzeige. Durch die kompakte durchkontaktierte Platine gestaltet sich der Aufbau relativ einfach für ein 1590B Gehäuse und wird auf den nachfolgenden Seiten beschrieben. 2015 © UK-electronic...
- Seite 3 Einige Belegungen von verwendeten Bauelementen TL072 Widerstand DPDT Schalter BC 549C 2015 © UK-electronic...
- Seite 4 Grundlagen des Bauens und der Bestückung Farbtabelle Widerstände MF207 FTE52 1% und Beispiel 2015 © UK-electronic...
- Seite 5 Spannungsregler 78L05- 5V/100mA 2-fach OPV TL072 Potentiometer 16mm Potentiometer 50K-B (linear) – Reverb – Mechanik Leiterplatte Miniverb V2 DKL Klinkenbuchse Printversion (Mono- Output/Stereo- Input) 3PDT Schalter Standard SL DC-Buchse ROKA isoliert Printversion LED Abstandshalter 20mm Div. farbige Litze/ Isoschlauch/ Schrumpfschlauch...
- Seite 6 Man sollte die Sache ruhig machen und lieber einmal mehr schauen, da es für ungeübte nicht so einfach ist in einer durchkontaktierten Leiterplatte ein Bauelement zu wechseln. Ist alles bestückt kann das Poti mit 3 kurzen Drähten an die Platine angelötet werden. 2015 © UK-electronic...
- Seite 7 Auf jedenfall muss die Platine so sitzen, dass beim zuschrauben die umlaufende Nut nicht irgendwelche Pins auf der Platine berührt. Die Verdrahtung ist denkbar einfach, da durch den kompakten Aufbau lediglich das Reverb (Mix) Potentiometer mit 3 kurzen Drähten an der Platine angeschlossen werden muß. 2015 © UK-electronic...
-
Seite 8: Technische Änderungen Vorbehalten
