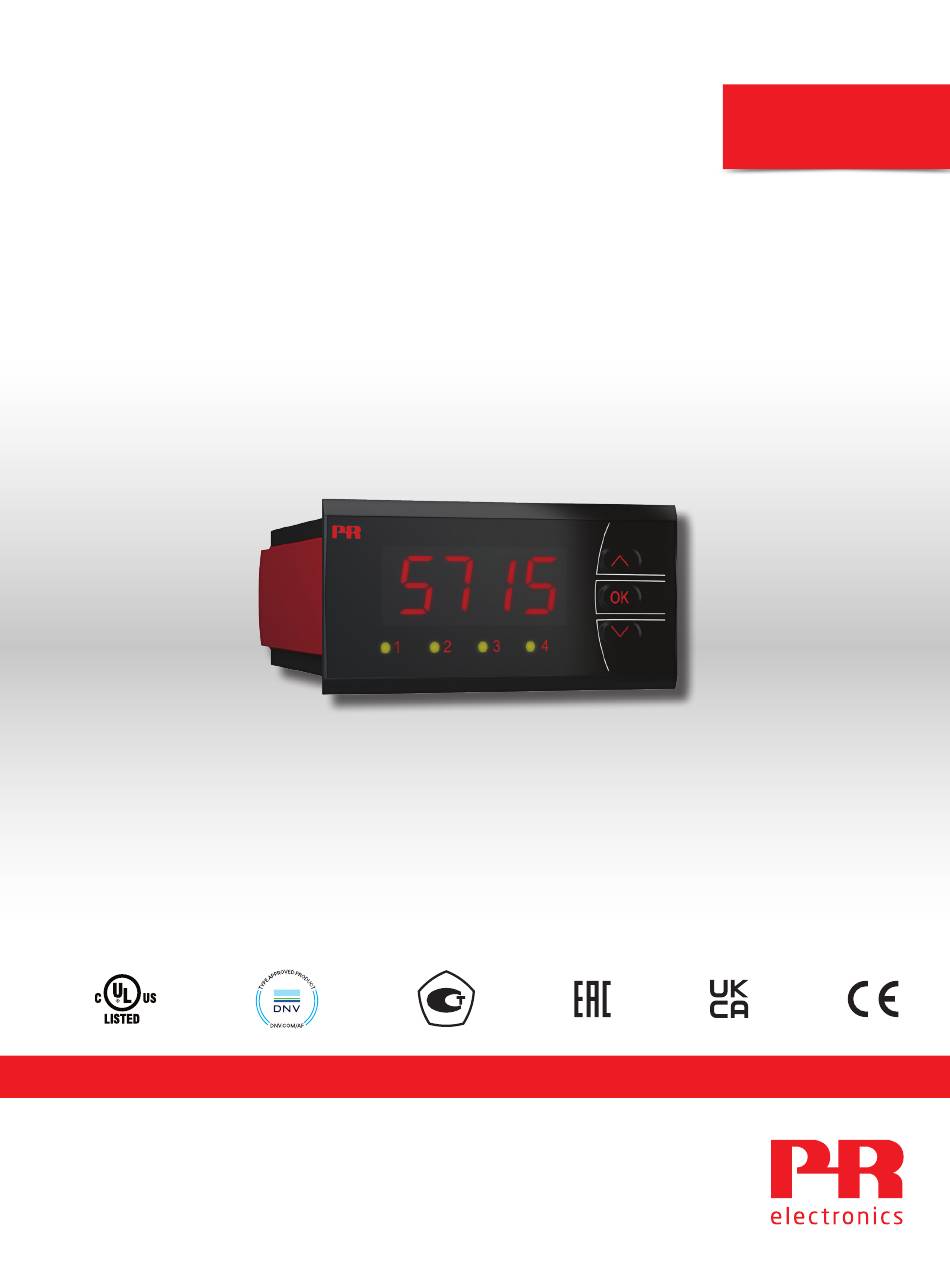

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 5715 Programmierbare LED Anzeige TEMPERATUR EX- SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN Nr. 5715V103- DE A b S eriennr. : 1910 830 01...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Trenner möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. -
Seite 3: Inhaltsverzeichnis
Programmierbare LED Anzeige 5715 Inhaltsverzeichnis Warnung.................... -
Seite 4: Warnung
ESD-sicheren Verhältnisse durchgeführt werden: LICHE Fehlersuche im Gerät. SPANNUNG Reparaturen des Gerätes dürfen nur von PR electronics A/S vorgenommen werden. Zeichenerklärungen Dreieck mit Ausrufungszeichen: Das Handbuch ist sorgfältig durchzulesen vor Montage und Inbetriebnahme des Gerätes, um schweren Verletzungen oder mechanischer Zerstörung zu vermeiden. -
Seite 5: Sicherheitsregeln
Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.de Kontakt aufnehmen. Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez. -
Seite 6: Front- Und Rückseiten-Layout
Front- und Rückseiten-Layout Bild 1: Front der 5715 Bild 2: Rückseite der 5715 5715V103-DE... -
Seite 7: Applikation
Für den Fronttafeleinbau. Die beigefügte Dichtungsmanschette muss zwischen dem Ausschnitt und der Anzeige montiert werden um die Schutzart IP65 (Typ 4X) zu erreichen. Für den Einsatz in extremen Umgebungsbedingungen kann für des 5715, eine spezielle spritzwassergeschützte Abdeckung als Zubehör bestellt werden. 5715V103-DE... -
Seite 8: Verwendung
Verwendung Eingangssignale: Strom Poten- WTH & Lin R - Verbindung, Leiter tiometer Span- nung Ausgangssignale: 4 Relais Analog, 0/4...20 mA Versorgung: 21,6...253 VAC oder 19,2...300 VDC 5715V103-DE... -
Seite 9: Bestellangaben
Bestellangaben Version 5715 4 Relais Analogausgang und 4 Relais NB: Die Spritzwassergeschützte Abdeckung bitte gesondert bestellen (Nr. 8335). Technische Daten Umgebungsbedingungen Umgebungstemperaturspanne ......-20°C bis +60°C Kalibrierungstemperatur . - Seite 10 Grundwerte Eingangsart Grundgenauigkeit Temperaturkoeffizient ≤ ±4 μA ≤ ±0,4 μA / °C Volt ≤ ±20 μV ≤ ±2 μV / °C Pt100 ≤ ±0,2°C ≤ ±0,01°C / °C Lin. Widerstand ≤ ±0,1°Ω ≤ ±0,01 Ω / °C Potentiometer ≤ ±0,1°Ω ≤...
-
Seite 11: Stromeingang
WTH-, linearer Widerstands- und Potentiometereingang Eingangsart Min. Wert Max. Wert Norm Pt10...Pt1000 -200°C +850°C IEC 60751 Ni50...Ni1000 -60°C +250°C DIN 43760 Cu10...Cu100 -200°C +260°C α = 0.00427 Lin. R 0 Ω 10000 Ω Potentiometer 10 Ω 100 kΩ Eingang für WTH-Typen: Pt10, Pt20, Pt50, Pt100, Pt200, PT250, Pt300, Pt400, Pt500, Pt1000 Ni50, Ni100, Ni120, Ni1000, Cu10, Cu20, Cu50, Cu100 Max. -
Seite 12: Fühlerfehlererkennung / Fühlerfehlererkennung Ausserhalb Des Bereichs
UL us, UL 508........E248256 Fühlerfehlererkennung / Fühlerfehlererkennung ausserhalb des Bereichs Sensorfehler Prüfung der 5715 Varianten Variante Konfiguration Fühlerfehlererkennung... - Seite 13 Außerhalb des Bereichs Anzeige (IN.LO, IN.HI): Bei verlassen des gewählten Bereichs des A/D Wandlers oder des Polynoms. Eingang Bereich Anzeige Grenze IN.LO < -25 mV 0...1 V / 0,2...1 V IN.HI > 1,2 V VOLT IN.LO < -25 mV 0...10 V / 2...10 V IN.HI >...
-
Seite 14: Anschlüsse
Anschlüsse Versorgung: 31 32 Eingänge: WTH & Lin R, 2-Leiter WTH & Lin R, 3-Leiter WTH & Lin R, 4-Leiter 41 42 43 44 45 46 41 42 43 44 45 46 41 42 43 44 45 46 2-Draht-Messumformer Strom 41 42 43 44 45 46 41 42 43 44 45 46 41 42 43 44 45 46... -
Seite 15: Blockdiagramm
Blockdiagramm 5715V103-DE... - Seite 16 Power up Schnelleinstellung von Sollwert und Relais Test F. S ET SETP 1 Sollwert ansteigend 2 Sollwert fallend REL1 -1999 3 Speichern und Menü verlassen 9999 REL2 1 und 2 gleichzeitig drücken = Relais Zustand ändern 50. 0 REL3 /OFF REL4 PASS DEC.
-
Seite 17: Flussdiagramm
Flussdiagramm Wenn für eine Dauer von 2 Minuten keine Taste betätigt wird, kehrt die Anzeige auf den Menüpunkt 1.0 zurück. Eventuelle Änderungen in der Konfiguration werden nicht gespeichert. 1 Wert erhöhen / nächsten Parameter wählen. 2 Wert herabsetzen / vorherigen Parameter wählen. 3 Parameter übernehmen uznd nächsten Menü... -
Seite 18: Die Laufschrift
Die Laufschrift Anzeige im Normal Zustand xxxx, Hardwarefehler: DI.LO SE.BR xxxx --> ANZEIGE AUSLESEN LOW --> SENSOR DRAHTBRUCH SE.SH --> SENSOR KURZSCHLUSS DI.HI IN.HI --> EINGANG UEBERSCHREITUNG xxxx --> ANZEIGE AUSLESEN HIGH IN.LO --> EINGANG UNTERSCHREITUNG 9.9.9.9 --> ANZEIGE UEBERSCHREITUNG REL.U -1.9.9.9 -->... - Seite 19 UNIT 20-0 --> AUSGANGSBEREICH IN mA °C --> ANZEIGE UND RELAIS SETUP IN CELSIUS 20-4 --> AUSGANGSBEREICH IN mA °F --> ANZEIGE UND RELAIS SETUP IN FAHRENHEIT O.LO REL1 xxxx --> ANZEIGE WERT FUER AUSGANG LOW --> RELAIS 1 GESPERRT -->...
-
Seite 20: Konfiguration / Bedienung Der Funktionstasten
Passwörter zwischen 5000...9999 verhindern den Zugriff auf alle Teile des Menüs, sowie auf die schnelle Grenzwerteinstellung und dem Relaistest. (der aktuelle Grenzwert wird angezeigt). Wenn das konfigurierte Passwort nicht bekannt ist, wenden Sie sich bitte an den PR electronics Kundensupport unter www.prelectronics.com/de/contact. 5715V103-DE... -
Seite 21: Programmierung Über Pc
Eingangsspanne, z.B. 5…12 mA, und kundenspezifischer Linearisierung, mit oder ohne Offset, definiert werden. Der kundenspezifische Eingangswert ist in der Anzeige 5715 im Eingangs-Menü C. L IN gespeichert. Wird die Anzeige im Nachhinein über die Fronttasten umkonfiguriert auf z.B. Temperatureingang, behält das Gerät die Programmierung des Eingangtyps C. -
Seite 22: Installationsanleitung
Installationsanleitung UL-Einbauvorschriften Für anwendung auf eine ebene Flache eines Typ 1 Gehäuses Nur 60/75°C Kupferleiter anwenden Schutzart (nur Front), gemäß UL50E ......Typ 4X Max. -
Seite 23: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev.-ID Datum Bemerkungen 2208 Relaisdaten aktualisiert, Diagramm mit Belastungswiderstandswerten hinzugefügt. UKCA-Zulassung hinzugefügt. 5715V103-DE... - Seite 24 Gewährleistungszeitraums sowie eine weltweit INTELLIGENTE PERFORMANCE. einfach zugängliche Dokumentation. Weitere Informationen zu unserem Gewährleistungs- PR electronics hat seinen Unternehmenshauptsitz in programm oder Informationen zu einem Vertriebspartner Dänemark sowie Niederlassungen und autorisierte in Ihrer Nähe finden Sie unter prelectronics.de.
