Meltem 744013 Installations- Und Bedienungsanleitung

LÜ FT U NG & WÄRM E R Ü C KG E W IN N UN G
INSTALLATIONS- UND
BEDIENUNGSANLEITUNG
Art.-Nr. 744013, KW 08/2021 DE
Gateway M-WRG-GW
4

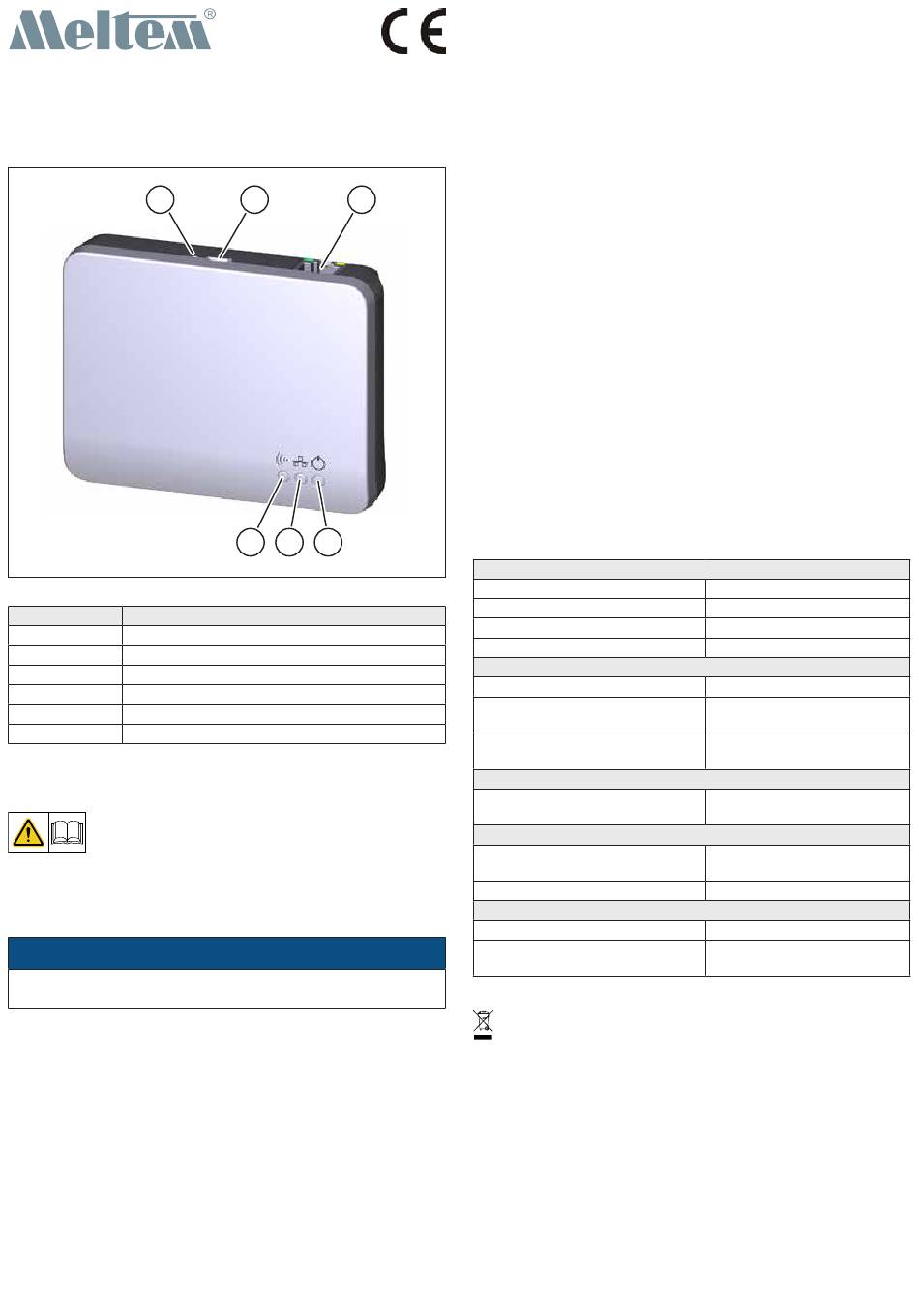

Abb. 1: Gateway M-WRG-GW
Pos. in Abb. 1 Beschreibung
1 Funkverbindungs-LED
2 Netzwerk-LED
3 Power-LED
4 Reset-Taster
5 Stromversorgungsanschluss
6 Ethernet-Anschluss
1 Einleitung
1.1 Hinweise zur Anleitung
Diese Anleitung enthält grundlegende Hinweise, die
bei der Installation des Gateway M-WRG-GW zu
beachten sind.
► Lesen Sie die Anleitung vollständig durch. Sie vermeiden
dadurch Gefährdungen und Fehler.
► Die Anleitung ist Bestandteil des Produkts. Bewahren Sie die
Anleitung zum späteren Nachschlagen auf.
HINWEIS
► Beachten Sie für den Betrieb des Lüftungsgerätes auch die
Betriebsanleitung, die Ihrem Lüftungsgerät beiliegt.
1.2 Beschreibung
Das Gateway M-WRG-GW ermöglicht die Cloud-basierte Bedienung
von Lüftungsgeräten der Serien M-WRG-II und M-WRG ab Bj. 2020
(außer Gerätetypen mit BUS-Anschluss) per iOS- oder Android-App.
Das Gateway bildet die Schnittstelle zwischen dem Lüftungsgerät /
den Lüftungsgeräten und der App von Meltem. Mit dieser können
die Geräte dezentral bzw. zentral vor Ort oder online weltweit
gesteuert, parametrisiert und ausgelesen werden. Es besteht die
Möglichkeit, entsprechend der Gerätekonfiguration Zeitprogramme
für verschiedene Steuerungen zu hinterlegen. Zudem ist auch die
Parametrisierung verschiedener Gerätefunktionen und Sensoren
durch den Nutzer möglich. Der Anwender erstellt mit Hilfe der App
ein persönliches Benutzerkonto zur Konfiguration und Verwaltung
des Gateway. Die Kommunikation zwischen dem Gateway und
den Lüftungsgeräten wird ebenfalls über die App aufgebaut und
gesteuert. Dabei hat der Datenschutz höchste Priorität, die Daten
sind komplett verschlüsselt und eine Freigabe erfolgt ausschließlich
5 6
1 2 3
über den Nutzer. An ein Gateway können bis zu 15 Geräte ange-
meldet werden. Die Funkreichweite kann in Bezug auf die örtlichen
Gegebenheiten unterschiedlich sein. Die maximale Reichweite
(Freifeld) beträgt 70 m. Zur Steuerung der Lüftungs geräte per App
werden folgende Komponenten benötigt:
— Lüftungsgeräte der Serien M-WRG-II und M-WRG ab Bj. 2020
(außer Gerätetypen mit BUS-Anschluss)
— Smartphone oder Tablet, Betriebssystem iOS/Android
— Meltem App
— Gateway M-WRG-GW inkl. Kabel und Netzteil von Meltem
— Router mit Zugang zum Internet (bauseits)
Das Gateway kann parallel zur Funkfernbedienung M-WRG-FBH,
zum 4-fach Funktaster M-WRG-FT, zum Funksensor Feuchte
M-WRG-II FSF und zum Funksensor CO
werden und ist auch in Verbindung mit der Einbauvariante U
allen Abdeckungen der Serien M-WRG-II und M-WRG verwendbar.
1.3 Zielgruppe
Diese Anleitung richtet sich an die Benutzer des Gateway
M-WRG-GW. Es sind keine speziellen Vorkenntnisse erforderlich.
1.4 EU-Konformitätserklärung
Das nachfolgend beschriebene Gateway
Typ: M-WRG-GW
Artikelnummer: 5453-00
des Herstellers
Meltem Wärmerückgewinnung GmbH & Co. KG
Am Hartholz 4
82239 Alling
stimmt mit den Vorschriften und Normen der EU-Konformitätserklä-
rung überein.
1.5 Technische Daten
Produkteigenschaften
Abmessungen (B x H x T)
Gewicht
Farbe
Material der Kunststoffteile
Umweltbedingungen
Umgebungstemperatur bei Betrieb 0 °C bis 50 °C
Umgebungstemperatur bei Lage-
rung und Versand
Relative Luftfeuchte
Spannungsversorgung
Steckernetzteil inkl. Kabel mit
Micro-USB-B-Stecker
Kommunikation
Kommunikationsfrequenz
Ethernet
Anschlüsse
Ethernet
Stromversorgung 5 V DC
1.6 Umweltfreundliche Entsorgung
Die Komponenten des Gateway M-WRG-GW dürfen nicht in
die Restmülltonne entsorgt werden.
► Entsorgen Sie in Deutschland Metall- und Kunststoffkompo-
nenten beim lokalen Wertstoffhof. Beachten Sie in anderen
EU-Ländern die nationalen Vorschriften.
► Entsorgen Sie in Deutschland elektrische Komponenten nach
dem Elektro- und Elektronikgerätegesetz (ElektroG). Beachten
Sie in anderen EU-Ländern die nationalen Umsetzungen der
Richtlinie Elektro- und Elektronikgeräte-Abfall 2012/19/EU
(WEEE).
► Beachten Sie zusätzlich die Vorschriften und Gesetze Ihres
Landes zur Entsorgung.
1.7 Erklärung der Symbole
► Dieses Zeichen weist auf eine Handlung hin.
— Dieses Zeichen markiert Aufzählungen.
M-WRG-II FSC genutzt
2
und
2
105 mm x 80 mm x 25 mm
ca. 90 g
weiß, ähnlich RAL 9010
ABS
-25 °C bis 60 °C
5 % bis 90 %,
nicht kondensierend
230 V AC auf 5 V DC,
max. 500 mA
868,3 MHz, Rx Class 2, mind.
0 dBm Ausgangsleistung
10/100 Mbit
RJ-45-Buchse
Micro-USB-B-Buchse, max.
Stromaufnahme 200 mA
