• Das Solarmodul kann mithilfe der folgenden Verfahren
befestigt werden: (*Anzugsmoment: 8~12 Nm)
• Bei der Installation von Modulen in schneereichen
Gebieten empfehlen wir die Umsetzung
entsprechender Maßnahmen, um eine Beschädigung
der Rahmenunterseite durch herabrutschenden
Schnee zu vermeiden.
• Wir empfehlen, für derartige Zusatzkonstruktionen
korrosionsbeständige Materialien einzusetzen. (Es ist
entsprechend den Herstellerangaben ein geeignetes
Schneefanggitter anzubringen.)
Dach
Montage über Schraubenbohrungen im Rahmen
• Sie können das Solarmodul mithilfe der werkseitigen
Montagebohrungen an der Unterkonstruktion befestigen.
• Pro Solarmodul werden vier M8-Edelstahlschrauben, vier
Muttern, vier Federringe und acht flache Unterlegscheiben
empfohlen.
• Das Modul kann sowohl mithilfe der inneren als auch der
äußeren Schraubenbohrungen des Rahmens an der
Unterkonstruktion befestigt werden.
• Jedes Modul sollte an mindestens 4 Punkten an zwei
gegenüberliegenden Seiten sicher befestigt werden.
• Detaillierte Informationen zu den Abmessungen der
Solarmodule und zur Position der Montagebohrungen finden
Sie im Abschnitt „Produktspezifikationen."

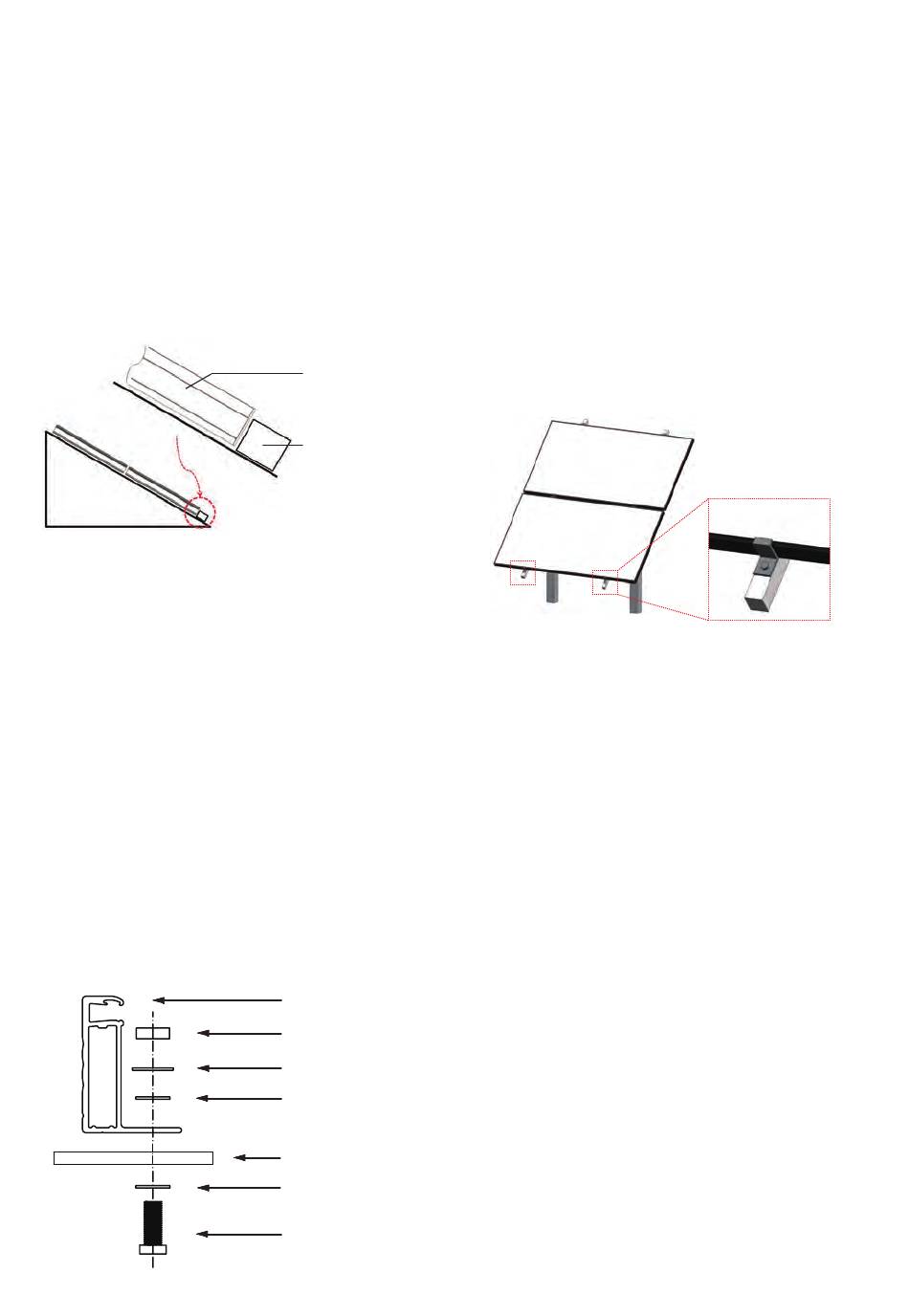

• Ziehen Sie die Schraube in folgender Zusammenstellung fest
an. Legen Sie den Federring zwischen die flache
Unterlegscheibe und die Mutter.
* Material der Montageschienen: Aluminium, Edelstahl usw.
→ Wir empfehlen Montageschienen mit einem Querschnitt von über 40 x 40 mm
Solar module
Stützvorrichtung
Modulrahmen
Federring
Flache Unterlegscheibe
Montage Schiene
Flache Unterlegscheibe
Schraube
Montage mit Klemmen
• Das Modul kann mithilfe von Klemmen sowohl an der
langen als auch an der kurzen Kante an der
Unterkonstruktion befestigt werden.
• Detaillierte Informationen über die Positionierung der
Klemmen finden Sie in „Mechanische Installation –
Aufstellungsort" (siehe Anhang).
→ Wenn Sie eine Spezialklemme verwenden, muss
diese von LGE auf ihre Kompatibilität getestet werden.
• Wenn die Wahrscheinlichkeit besteht, dass die Anlage
großen (extremen) Schneelasten ausgesetzt wird, sollte
eine geeignete zusätzliche Stützvorrichtung an der
untersten Modulreihe angebracht werden.
