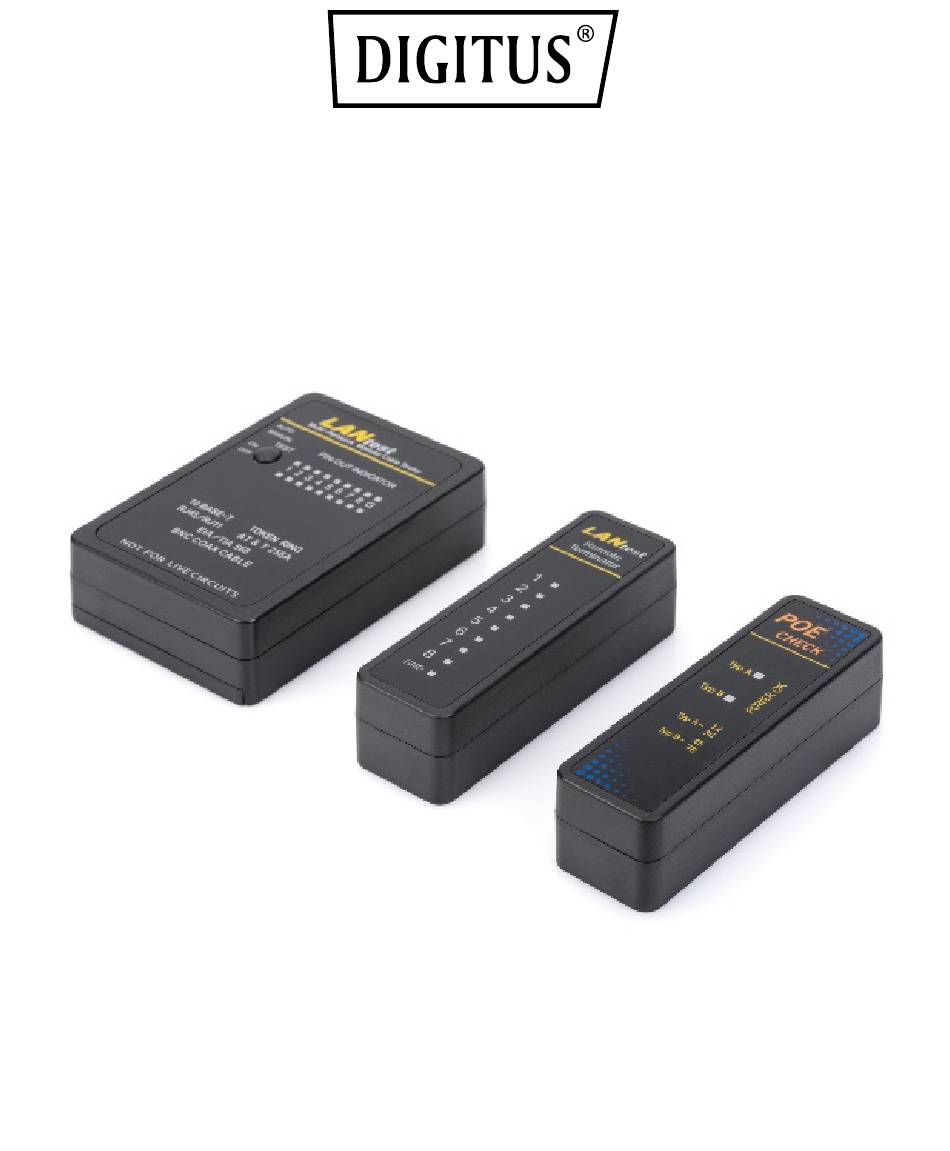

- Seite 1 Netzwerk- & Kommunika�ons- kabeltester, RJ45 und BNC Kurzanleitung zur Installa�on DN-14001-1...
-
Seite 2: Sicherheitsanweisung
Gemäß der europäischen WEEE-Richtlinie dürfen elektrische und elektronische Geräte nicht mit dem Hausmüll entsorgt werden. Ihre Bestandteile müssen recycelt oder getrennt voneinander entsorgt werden. Andernfalls können kontaminierende und gefährliche Stoffe unsere Umwelt verschmutzen. Sie als Verbraucher sind gesetzlich verpflichtet, Elektro- und Elektronikgeräte am Ende der Lebensdauer der Geräte kostenlos an den Hersteller, den Händler oder öffentliche Sammelstellen abzugeben. -
Seite 3: Einführung
Erstellen Sie vor der ersten Nutzung unseres Produktes eine Sicherungskopie Ihrer Daten. Wir ha�en nicht für den Verlust von Daten, es sei denn, Sie können uns Vorsatz oder grobe Fahrlässigkeit vorwerfen. In jedem Fall ist die Ha�ung für Datenverluste auf den Aufwand beschränkt, der für die Wiederherstellung aus vorhandenen Sicherungskopien erforderlich ist. -
Seite 4: Beschreibung
2.1 Beschreibung • Testen Sie die korrekte Pin-Konfigura�on von 10Base-T-, 10Base-2- Ethernet-Kabeln, modularen RJ45/RJ11-Kabeln, 258A, TIA 568A/568B und Token-Ring-Kabeln usw. • Einfaches Ablesen des Kabelstatus und Überprüfung der Kabeldurchgängigkeit, offener Kurzschluss und Fehlverdrahtung. • Mit dem Remote-Kit können Sie Kabel aus der Ferne testen, die entweder auf einer Wandplate oder einem Patchpanel. - Seite 5 2.3 Produktprofil Hauptgerät Empfangsgerät 1. RJ45-Buchse 6. LED-Schalter für den Abtastmodus 2. RJ45-Buchse 7. Testschalter für manuellen Scan 3. LED-Anzeige für 8. RJ45-Buchse Einspeisungsseite (Buchse 1) 9. LED-Anzeige für die Empfangs-seite 4. LED-Anzeige für die (wie bei Buchse 2) Empfangsseite (Buchse 2) 10.
- Seite 6 3.0 Bedienung 3.1 Loopback-Test • 10Base-T Kabeltest 1. Stecken Sie ein Ende des getesteten Kabels in die RJ45-Buchse (mit '.A.' gekennzeichnet) und das andere Ende des getesteten Kabels in die verbleibende RJ45-Buchse. 2. Schieben Sie den Netzschalter ein. Die LEDs in der oberen Reihe beginnen nacheinander zu scannen, wenn der Auto/Manuell-Schalter auf Auto-Modus eingestellt ist, oder die LED leuchtet an Pin 1, wenn der Auto/Manuell-Schalter auf Manuell-Modus eingestellt ist.
- Seite 7 Loopback- Test • Modularer Kabeltest Bite befolgen Sie die Verfahren des 10Base-T-Kabeltests. Die LED-Anzeige sollte jedoch als rechtes Bild gelesen werden. • 10Base-2 Kabeltest 1. Stecken Sie die beiden beiliegenden BNC-Adapterkabel in die beiden RJ45-Buchsen und verbinden Sie dann die beiden Enden des getesteten Kabels mit den BNC-Adapterkabeln.
- Seite 8 Anmerkung: 1) Der mitlere Pin des BNC sollte auf LED 1 und der der Abschirmungss�� des BNC sollte auf der LED 2 angezeigt werden. 2) Da das 10Base-2-Kabel nur zwei Drähte hat, empfehlen wir Ihnen das Ergebnis des LED-Scans im manuellen Modus zu lesen. 3.2 Ferntest 1.
- Seite 9 3. Lesen Sie das Testergebnis auf der LED-Anzeige der Fernbedienungseinheit ab. Anmerkung: Die LED-Anzeige an der Remote-Einheit wurde in der Reihenfolge abgetastet abgetastet, die der Einspeisungsseite des Hauptgeräts entspricht.
- Seite 10 4.0 Testergebnis 1. Kon�nuität: Pin 2 wird fortgesetzt 2. Öffnen: Pin 2 ist geöffnet Pin 2 und Pin 3 sind 3. Kurz: kurzgeschlossen 4. Falsch Pin 3 und Pin 6 sind falsch verdrahten: verdrahtet 5.0 Warnung • Dieses Prüfgerät ist nicht für die Verwendung an Stromkreisen vorgesehen.
-
Seite 11: Spezifikation
5.0 Spezifikation Der POE-Test wird für die Standardgeräte nach IEEE 802.3af und IEEE 802.3at (POE Plus) angewendet. Betriebsspannung 24V AC/DC 60V AC/DC Betriebsstrom <10mA Isola�onsspannung >1500VAC Alterna�ve A Alterna�ve B Eine Klassenverbindung (End-Span). Verbindung der Klasse B (Mid-Span). Pin 1,2,3,6 Leistungen. Pin 4,5,7,8 Leistungen.
