MIS – MEVA Integrierte Sicherheit
Aufbau- und Verwendungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Meva MIS

Inhaltszusammenfassung für Meva MIS

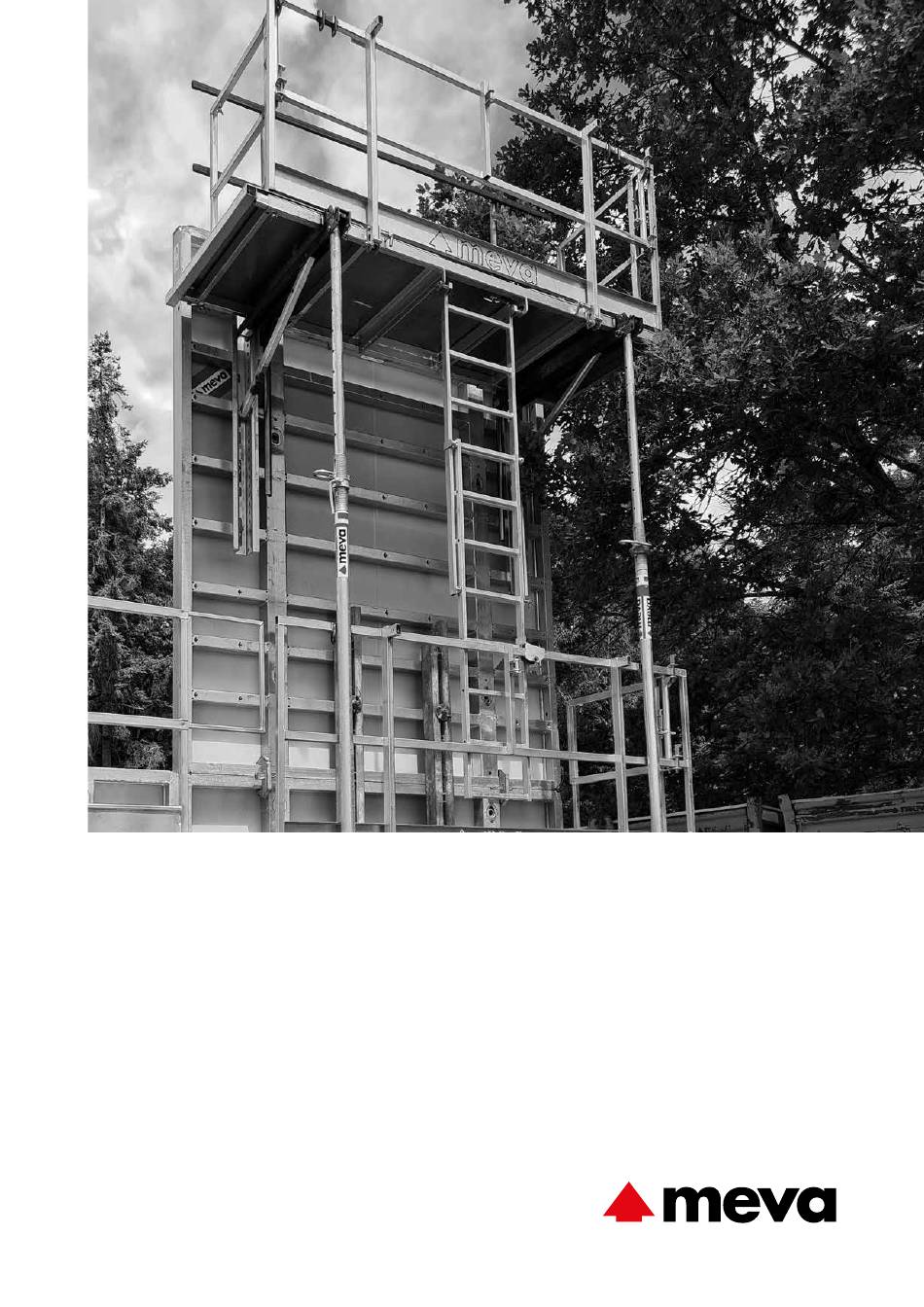

  • Seite 1 MIS – MEVA Integrierte Sicherheit Aufbau- und Verwendungsanleitung...

  • Seite 2: Produktmerkmale

    Sicherheitssystem MIS – MEVA Integrierte Sicherheit Produktmerkmale Das System MIS – MEVA Integrierte Sicherheit ist die Komplettlösung In vielen Ländern, in denen mit MEVA Schalungssystemen gearbeitet eines robusten Sicherheitssystems und bietet Sicherheit in jedem wird, gelten verschiedene Sicherheitsvorschriften. Wir weisen darauf Aufbauzustand.

  • Seite 3: Inhaltsverzeichnis

    Praxis gängigen Anwendungen, wie man das hier beschrie- Aufbau der Schalung – Stellschalung ..........7 bene MEVA-Material sicher, korrekt, schnell und wirtschaftlich auf- Aufbau der Schalung – Schließschalung ..........8 baut, verwendet und abbaut. Zum leichteren Erkennen und Verstehen Abbau der Schalung .................

  • Seite 4: Produktübersicht

    Zeichnung Nr. 300903_0023 Sicherheitssystem MIS – MEVA Integrierte Sicherheit Produktübersicht Das Sicherheitssystem MIS (MEVA Integrierte Sicherheit) ist für das Wandschalungssystem Mammut XT konzipiert (Abb. 4.1 und 4.2). MIS ist belastbar bis 150 kg/m² (Lastklasse 2). Das Sicherheitssystem kann an Schalungseinheiten bis 10,50 m Höhe eingesetzt werden. Für größere Höhen ist eine individu-...

  • Seite 5: Explosionszeichnung

    8. Richtkonsole 250 9. Anschlussgelenk 10. Leiterhalter Element SB 11. Flanschschraube 18 Abb. 5.1 Stand: 24.08.2022/bhe Bezeichnung Artikel-Nr. MIS Bühne 250 mit Durchstieg X22-0030 MIS Bühne 250 ....... X22-0029 MIS Bühne 125 ....... X22-0031 Aufbau- und Verwendungsanleitung / Stand August 2022 MIS-5...
  • Seite 6 Klappteil für Durchfüh- rung von Richtschienen Schraube 100 DW15/SW30 Anlenkung Teleskopleiter Abb. 6.1 SAP-Zeichnungs-Nr. 300903.081.081.001-E01 Stand: Bezeichnung Artikel-Nr. MIS Bühne 250 mit Durchstieg X22-0030 MIS Bühne 250 ....... X22-0029 MIS Bühne 125 ....... X22-0031 MIS-6 Aufbau- und Verwendungsanleitung / Stand August 2022...

  • Seite 7: Aufbau Der Schalung - Stellschalung

    Sicherheitssystem MIS – MEVA Integrierte Sicherheit Aufbau der Schalung – Stellschalung Zeichnung Nr. 300903_0016 Zur Grundmontage der MIS Bühne am Mammut XT-Element siehe Seiten MIS-10 bis -13. Ist die Bühne bereits am Element montiert, wird der Aufbau wie in den Schritten 8 bis 20 auf den Seiten MIS-14 bis -19 beschrieben, durchgeführt.

  • Seite 8: Aufbau Der Schalung - Schließschalung

    Sicherheitssystem MIS – MEVA Integrierte Sicherheit Zeichnung Nr. 300903_0021 Aufbau der Schalung – Schließschalung Nach dem Stellen der Schließ- schalung werden beide Scha- lungsseiten mit Ankerstäben kraftschlüssig verbunden (Abb. 8.1 und 8.2). Stehende Elemente müssen während des gesamten Auf- und Abbauvorgangs abgestützt oder in sonstiger Weise gegen Umfal- len gesichert sein.

  • Seite 9: Abbau Der Schalung

    Zeichnung Nr. 300903_0020-1 Sicherheitssystem MIS – MEVA Integrierte Sicherheit Abbau der Schalung Es darf erst ausgeschalt werden, wenn der Beton seine Mindest- festigkeit erreicht hat. Zweckmäßig beginnt man das Ausschalen mit der Innenscha- lung. Der Ablauf jeweils für die Innen- und Außenschalung ist...

  • Seite 10: Grundmontage - Befestigung Anlenkung

    Zeichnung Nr. 300903_0001-1 Sicherheitssystem MIS – MEVA Integrierte Sicherheit Grundmontage – Befestigung Anlenkung Die Grundmontage erfolgt am liegenden Element zu ebener Erde. Dies gilt sowohl für Ein- zelelemente als auch für auf- gestockte Elementeinheiten. Es können Mammut XT-Elemente der Breite 250 cm und 125 cm MIS Bühne komplett...
  • Seite 11 Abb. 11.4 Abb. 11.5 Obere Schalungselemente/Obere Anlenkungen Untere Schalungselemente/Untere Anlenkungen (Anbringung von MIS Hubarm M 1750 erforderlich) (Keine Anbringung von MIS Hubarm M 1750 erforderlich) Oberer Befestigungspunkt für Schraube 100 Oberer Befestigungspunkt für Schraube 100 Abmessung DW15/SW30 an Anlenkung/Schalungselement DW15/SW30 an Anlenkung/Schalungselement...
  • Seite 12 Löcher A/B/C für Schraube 100 DW15/SW30, Abb. 12.2 siehe MIS-11 Tab. 11.6 Bezeichnung Artikel-Nr. MIS Bühne 250 m. Durchstieg X22-0030 MIS Bühne 250 o. Durchstieg . X22-0029 Stand: 21.07.2022/bhe MIS Bühne 125 ....... X22-0031 Federring M18 ....... 62-035-47 U-Scheibe A19 (M18) ..... 62-030-44 MIS-12...

  • Seite 13: Grundmontage - Plattform

    Stand: 04.08.2022/bhe Abb. 13.2 Kopfbolzen 16/90 Bezeichnung Artikel-Nr. Klappstecker zu Kopfbolzen 16/90 MIS Bühne 250 m. Durchstieg X22-0030 Stand: 04.08.2022/bhe MIS Bühne 250 o. Durchstieg . X22-0029 MIS Bühne 125 ....... X22-0031 Aufbau- und Verwendungsanleitung / Stand August 2022 MIS-13...

  • Seite 14: Plattform

    Stecker 16/115 Stand: 04.08.2022/bhe Zeichnung Nr. 300903_0006 Stand: 04.08.2022/bhe Bezeichnung Artikel-Nr. Abb. 14.3 MIS Bühne 250 m. Durchstieg X22-0030 Stand: 09.08.2022/bhe MIS Bühne 250 o. Durchstieg . X22-0029 MIS Bühne 125 ....... X22-0031 MIS-14 Aufbau- und Verwendungsanleitung / Stand August 2022...
  • Seite 15 Stand: 16.08.2022/bhe baut werden (Abb. 15.3). + 3° Stand: 16.08.2022/bhe - 10° Bezeichnung Artikel-Nr. MIS Bühne 250 m. Durchstieg X22-0030 Abb. 15.3 MIS Bühne 250 o. Durchstieg . X22-0029 MIS Bühne 125 ....... X22-0031 Aufbau- und Verwendungsanleitung / Stand August 2022 MIS-15...

  • Seite 16: Leiter

    Sicherheitssystem MIS – MEVA Integrierte Sicherheit Leiter Zeichnung Nr. 300903_0009 Die integrierte Teleskopleiter hat einen Verstellbereich von 188 bis 313 cm und kann somit für alle gängigen Schalungs-Elementhö- hen verwendet werden. Sicherungsstellung Schritte: 13. Die Leiter in der Führung an Zeichnung Nr. 300903_0009...

  • Seite 17: Stirngeländer

    Sicherheitssystem MIS – MEVA Integrierte Sicherheit Stirngeländer Das MIS Stirngeländer (Abb. 17.1) ist klappbar und kann an 3 Positionen arretiert Keil zur Befestigung am werden: Rückenschutzrahmen Æ - 90° Feststellschraube für Auszug 0° Æ Æ + 90° (Abb. 17.2) Eine eingebaute Feder verhindert...

  • Seite 18: Richtstützen

    Sicherheitssystem MIS – MEVA Integrierte Sicherheit Richtstützen Klappstecker 4,5 Die Richtstützen/Richtkonsolen dienen zum Ausrichten und zum Abstützen der Schalungseinheit. Kopfbolzen 16/90 Æ Schalungshöhe und Länge der Richtstütze sollten gleich sein. Æ Richtkonsolen bzw. Richtstützen müssen über die Fußplatten mit Dübeln kraft- schlüssig mit dem Untergrund,...

  • Seite 19: Frontgeländer

    Schalungselementbreite, zu konfigurieren mit je: 2 MIS Frontgeländerpfos- Æ ten, und MIS Geländerpfosten Æ 2 MIS Handlauf 250 für Ele- Zeichnung Nr. 300903_0013 mentbreiten von 250 cm, oder Æ 2 MIS Handlauf 125 für Elementbreiten von 125 cm. Abb. 19.1 Schritte: 18.

  • Seite 20: Aufstockung

    Abb. 20.1 A19 (M18) und Federringen M18 am Element mit Schlüsselweite 30 (SW30) fest angeschraubt. Achtung MIS Anlenkung zur Befestigung MIS Bühne Æ Die MIS Anlenkungen müs- (befestigt mit je 2 Schrauben 100 DW15/SW30) sen als Schienen zur Aufstockung SAP-Zeichnungs-Nr. 300903.295.295.002-E01 Stand: 16.08.2022/bhe...
  • Seite 21 Sicherheitssystem MIS – MEVA Integrierte Sicherheit Zeichnung Nr. 300903_0036 -1_liegend Aufstockung 1. Die Vormontage der Auf- stockeinheit erfolgt wie der Aufbau der Grundeinheit am Boden (Schritte 1 bis 20, Seiten Richtstützen für Aufstockung MIS-10 bis -19). 2. Für die Aufstockung mit Durchstieg wird die Teleskopleiter mittels Leiterhalter-Geländer SB...
  • Seite 22 Aufstockungen sind bis zu einer Höhe von 10,50 m möglich. Für größere Höhen ist eine individu- elle Planung erforderlich. Je unterster MIS Bühne sind zwei zusätzliche diagonale Aussteifun- gen (Richtstrebe SRL 120) unter den Diagonalen der Bühne erfor- derlich (Abb. 22.1 und 22.2).

  • Seite 23: Aufstockung Mit Liegenden Elementen

    Zeichnung Nr. 300903_0035 _Ansicht Sicherheitssystem MIS – MEVA Integrierte Sicherheit Aufstockung mit liegenden Elementen MIS Bühnen können auch an liegenden 250 cm oder 125 cm hohen Mammut XT-Aufstock- elementen mit Breiten 75, 100 und 125 cm angebaut werden (Abb. 23.1 und 23.2). Dadurch ergibt sich ein Höhenraster von 25 cm (Abb. 23.2).

  • Seite 24: Längenausgleich

    MIS Bühnenverlängerung 500 (Abb. 24.1 und 24.2) für Ausgleiche/Verlängerungen von Abb. 24.1 MIS Bühnenverlängerung 500 rechts Abb. 24.2 MIS Bühnenverlängerung 500 links 5 bis 50 cm. Sie kann bei MIS Bühnen 250 eingesetzt werden. Æ MIS Bühnenverlängerung 300 (Abb. 24.3 und 24.4) für Ausgleiche/Verlängerungen von 5 bis 30 cm.

  • Seite 25: Hubarm

    MIS Bühnen. Pro Aufbaueinheit sind zwei Hubarme erforderlich (Abb. 25.2). Die maximal zulässige Tragfähig- keit des MIS Hubarm M 1750 beträgt 17,5 kN (1,75 t) pro Hubarm. Der Kranversatz von stehenden Einheiten kann auch mit M-Kran- haken erfolgen (siehe Seiten Klemme MIS-27 und -28).

  • Seite 26: Handhabung

    Unterer Kopfbolzen mit Klapp- stecker an Klemme Anlenkung Kopfbolzen mit Klapp- stecker zum Abstecken an MIS Hubarm M 1750 Anlenkung Abb. 26.3 Stand: 17.08.2022/bhe Bezeichnung Artikel-Nr. MIS Hubarm M 1750 ....X22-0040 MIS-26 Aufbau- und Verwendungsanleitung / Stand August 2022...

  • Seite 27: Kranhaken

    Kranhakens beträgt 15 kN (1,5 t). Achtung Zum Aufrichten und Ablegen von Aufbaueinheiten sind immer zwei MIS Hubarm M 1750 zu verwen- den (siehe Seiten MIS-25 bis -26 und -29). Sicherheitsüber prüfung Der Kranhaken ist regelmäßig vor jedem neuen Bau stelleneinsatz Zeichnung Nr.
  • Seite 28 Sicherheitssystem MIS – MEVA Integrierte Sicherheit Kranhaken Handhabung: 1. Zuerst Sicherheitshebel soweit wie möglich öffnen (Abb. 28.2). 2. Kranhaken auf das Rahmen- profil des Elementes aufschieben, bis die Nase vollständig in die Sicke eingreift. ≤ 61 mm 3. Zum Verriegeln Sicherheitshe- bel wieder in Ausgangsstellung drücken (Abb. 28.4).

  • Seite 29: Aufrichten Der Schalung Und Kranversatz

    -1_liegend Sicherheitssystem MIS – MEVA Integrierte Sicherheit Aufrichten der Schalung und Kranversatz Zum Aufrichten einer Aufbauein- heit sind immer 2 MIS Hubarm M 1750 erforderlich (Abb. 29.1 bis 29.3). Der Umsetzvorgang an der stehenden Einheit kann mit MIS Hubarm M 1750 (Abb. 29.3) oder M-Kranhaken (Abb. 29.4)

  • Seite 30: Materialliste

    MIS – MEVA Integrierte Sicherheit Materialliste In den nebenstehenden Mate- Schalungs- riallisten (Tab. 30.1 und 30.2) höhe (cm) ist der Bedarf der Teile für MIS Art.-Nr. Bezeichnung Element- 125 125 250 125 250 125 250 125 250 125 250 breite (cm) zur Erstellung gerader Wände...

  • Seite 31: Kombination Mit Laufkonsole 90

    Schalung Laufkonsolen 90 140 oder 48/120 mit Holzbelag verwendet, kann das MIS als Sicherheitsaufstieg Kipp-Halterung 40/60 eingesetzt werden. Die Anpas- sung der MIS Bühne auf die Schutzgitter gewünschte Höhe (siehe Seite MIS-11) ermöglicht einen ebe- nen Übergang zur Laufkonsole (Abb. 31.1).

  • Seite 32: Transport Und Lagerung

    Æ Max. Tragkraft 20 kN (2 t)/ Elementstapel. Max. Stapelhöhe: Zwei Æ Mammut XT-Elemente 350/250 Stand: 23.08.2022/bhe mit MIS Bühne, oder 3 Mammut XT-Elemente 350/125 mit MIS Bühne. Exzenter in Sicherungsstellung Bezeichnung Artikel-Nr. Abb. 32.4 Transportstecker 60 ....29-401-40...

  • Seite 33: Dienstleistungen

    Sicherheitssystem MIS – MEVA Integrierte Sicherheit Dienstleistungen Reinigung Schalungspläne Die Schalung und alle Zube- Unsere Spezialisten in der hörteile werden nach der Anwendungstechnik arbeiten Rücklieferung professionell mit mit CAD-Systemen – weltweit. industriellen Anlagen gereinigt. Die Kunden erhalten stets eine optimale Schalungs lösung und Regenerierung praxisgerechte, übersichtliche...
  • Seite 34 Notizen ................
