Vorbereitung

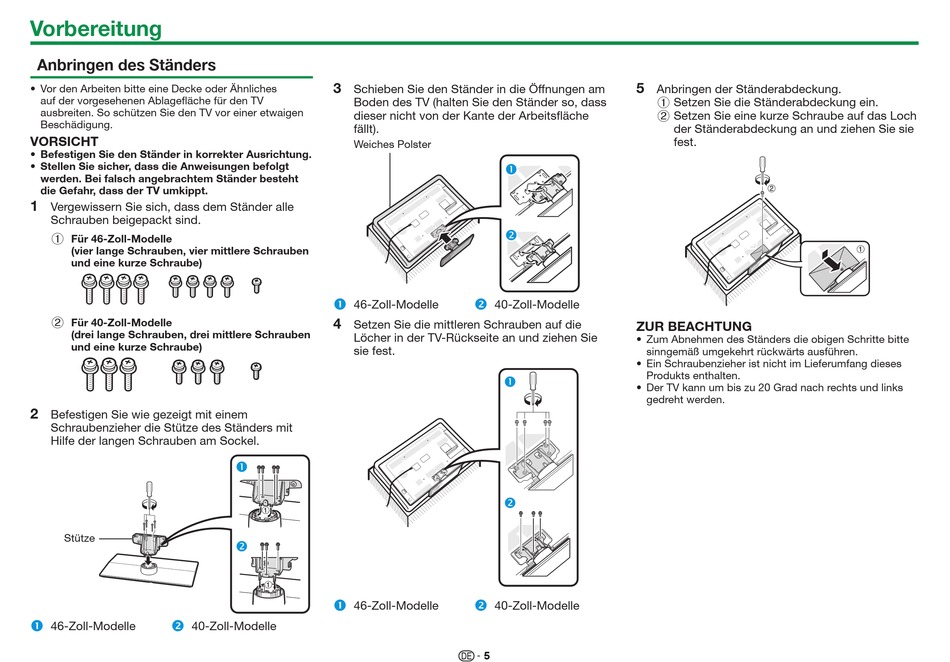

Anbringen des Ständers
• Vor den Arbeiten bitte eine Decke oder Ähnliches
auf der vorgesehenen Ablagefläche für den TV
ausbreiten. So schützen Sie den TV vor einer etwaigen
Beschädigung.
VORSICHT
• Befestigen Sie den Ständer in korrekter Ausrichtung.
• Stellen Sie sicher, dass die Anweisungen befolgt
werden. Bei falsch angebrachtem Ständer besteht
die Gefahr, dass der TV umkippt.
Vergewissern Sie sich, dass dem Ständer alle
1
Schrauben beigepackt sind.
1 Für 46-Zoll-Modelle
(vier lange Schrauben, vier mittlere Schrauben
und eine kurze Schraube)
2 Für 40-Zoll-Modelle
(drei lange Schrauben, drei mittlere Schrauben
und eine kurze Schraube)
Befestigen Sie wie gezeigt mit einem
2
Schraubenzieher die Stütze des Ständers mit
Hilfe der langen Schrauben am Sockel.
Stütze
 
46-Zoll-Modelle 40-Zoll-Modelle
Schieben Sie den Ständer in die Öffnungen am
3
Boden des TV (halten Sie den Ständer so, dass
dieser nicht von der Kante der Arbeitsfläche
fällt).
Weiches Polster
 
46-Zoll-Modelle 40-Zoll-Modelle
Setzen Sie die mittleren Schrauben auf die
4
Löcher in der TV-Rückseite an und ziehen Sie
sie fest.
 
46-Zoll-Modelle 40-Zoll-Modelle
5
Anbringen der Ständerabdeckung.
5
Setzen Sie die Ständerabdeckung ein.
1
Setzen Sie eine kurze Schraube auf das Loch
2
der Ständerabdeckung an und ziehen Sie sie
fest.
ZUR BEACHTUNG
• Zum Abnehmen des Ständers die obigen Schritte bitte
sinngemäß umgekehrt rückwärts ausführen.
• Ein Schraubenzieher ist nicht im Lieferumfang dieses
Produkts enthalten.
• Der TV kann um bis zu 20 Grad nach rechts und links
gedreht werden.
