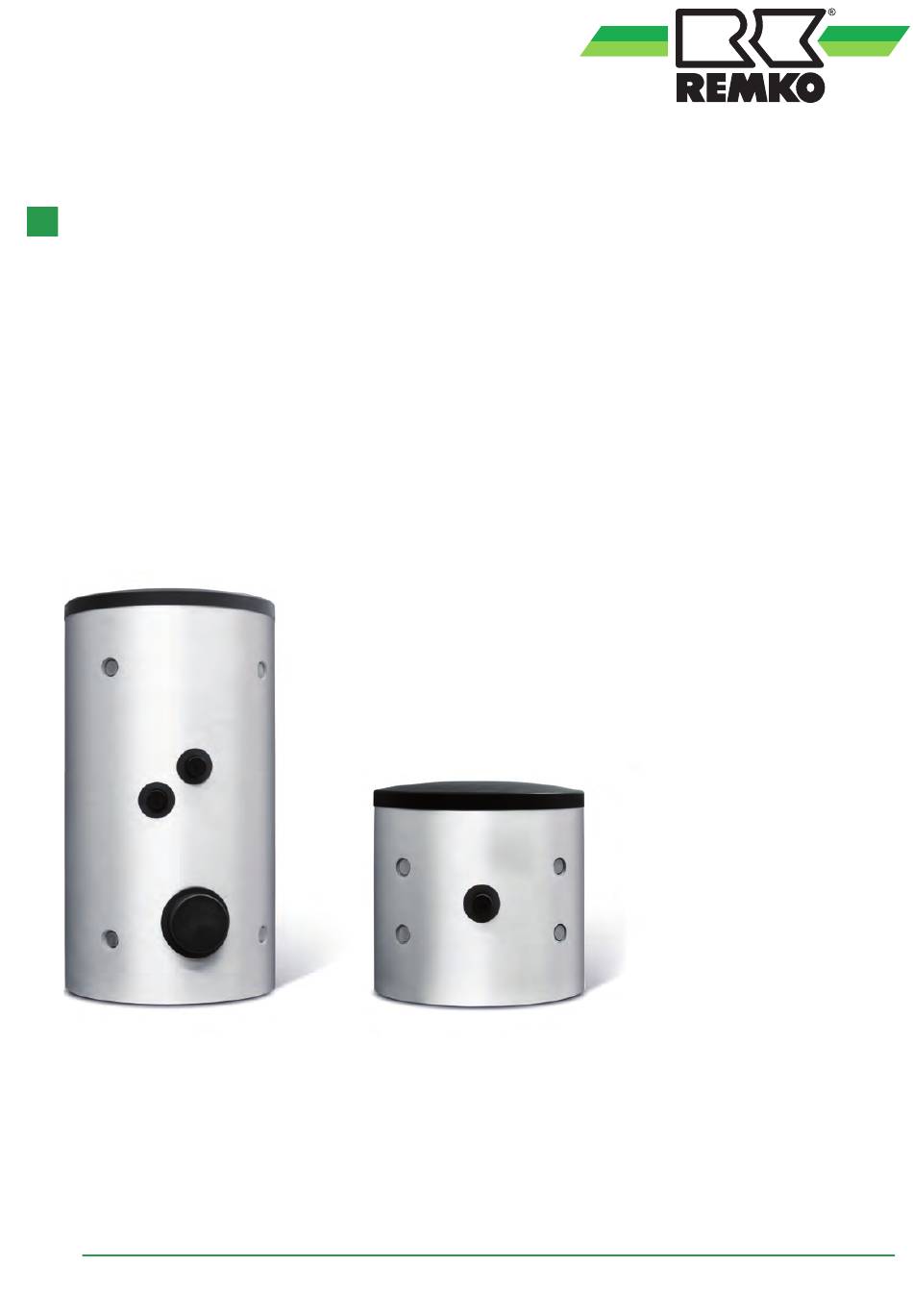

- Seite 1 Montageanleitung REMKO Speichersysteme Pufferspeicher für Heiz-/ Kühlwasser KPS 131, KPS 301 Anleitung für Benutzer und Fachmann 0235-2019-10 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originalmontageanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............4 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, und Inspektionsarbeiten............5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Speichersysteme Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder seinen Komponenten die Betriebsan-... -
Seite 5: Sicherheitsbewusstes Arbeiten
1.5 Sicherheitsbewusstes Arbeiten 1.7 Sicherheitshinweise für Montage-, und Die in dieser Anleitung aufgeführten Sicherheits- Inspektionsarbeiten hinweise, die bestehenden nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Der Betreiber hat dafür zu sorgen, dass alle Arbeits-, Betriebs- und Sicherheitsvorschriften des Inspektions- und Montagearbeiten von autori- Betriebes, sind zu beachten. -
Seite 6: Bestimmungsgemäße Verwendung
Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ aufgeführt. Darüber hinaus können nur zwischen den Vertragspartnern Sondervereinbarungen getroffen werden. -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe KPS 131 KPS 301 Betriebsdaten Nenninhalt Betriebstemperatur min/max °C 10/95 Betriebsdruck Energieeffizienzklasse Warmhalteverluste Bereitschaftsenergieverbrauchswert kWh/d 0,89 1,61 (Abstrahlwert nach DIN 44532) Höhe mit Isolierung 1295 Durchmesser Kippmaß 1441 Gewicht Technische Änderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 8: Geräteabmessungen
+ - 3 45° + - 3 45° A 20° 45° 45° Abb. 1: Geräteabmessungen (Alle Angaben in mm) A: KPS 131 B: KPS 301 Das Kippmass [R] ist ohne Speicherabdeckung Technische Änderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 9: Gerätebeschreibung
Gerätebeschreibung Montageanweisung für das Fachpersonal Die Pufferspeicher werden für die Speicherung von Heizwasser aller Warmwasser- Zentralheizungen Allgemeine Hinweise vor der Montage (Festbrennstoff-, -ölgefeuerte Heizkessel, Wärme- pumpe, Solaranlage, Gas- oder Elektrodurchlauf- Stellen Sie sicher, dass der Raum in dem das erhitzer) innerhalb geschlossener Räume sowie für Gerät betrieben wird frostfrei und für notwen- die Speicherung von Kaltwasser für Kühlprozesse dige Wartung, Reparatur und sogar für eventu-... -
Seite 10: Installation
Wasser, dass Sonderausführungen der Speicher geprüft werden können. (Richten Sie bitte Ihre Rückfragen an Ihren Vertrags- partner) . Abb. 2: Belegung der Anschlussstutzen KPS 131 Die Befüllung des Speichers muss nach 1: Vorlauf Wärmepumpe/Heizkreis 1" AG geltender DIN 2035 erfolgen! Schäden die aus... - Seite 11 Belegung der Anschlussstutzen KPS 301 Belegung der Anschlussstutzen KPS 301 Variante 1: Variante 2: Wärmepumpe befindet sich rechts vom Puffer- Wärmepumpe befindet sich links vom Puffer- speicher speicher Abb. 3: Belegung der Anschlussstutzen KPS 301 Abb. 4: Belegung der Anschlussstutzen KPS 301 1: Anschluss oben 1“...
- Seite 12 REMKO Speichersysteme Installationsbeispiel - Hydraulikschema Wärmepumpenpaket HTS Köln Dieses Hydraulikschematas dienen lediglich als Planungshilfe und ersetzen keine Montagezeichnung! Die Auslegung sowie die Planung der bauseitigen Hydraulik und der Komponenten muss durch den Fachin- stallateur erfolgen! HGM 1 HGM 2 optional KPS 301 Schema _HTS_Köln_03_oe_g_m__ww_092014...
-
Seite 13: Inbetriebnahme
Inbetriebnahme Pflege und Wartung Pflege HINWEIS! Reinigen Sie die Geräte nur mit einem ange- feuchten Tuch. (z.B. unter Beigabe eines flüs- Die Inbetriebnahme ist nur durch speziell sigen Haushaltsreinigers. Nutzen Sie keine geschultes Fachpersonal durchführbar und ent- scharfen, schabenden oder lösungsmittelhal- sprechend zu dokumentieren. -
Seite 14: Außerbetriebnahme
Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung Wieder- verwertung oder Sammelstellen, durchzuführen. Die Firma REMKO GmbH & Co. KG oder Ihr Abb. 6: Ersatzteile zuständiger Vertragspartner nennen Ihnen gerne Maß- und Konstruktionsänderungen, die dem tech- einen Fachbetrieb in Ihrer Nähe. -
Seite 15: Index
Index Abmessungen ......8 Nenninhalt ......7 Anschlussstutzen, Belegung KPS 130 . -
Seite 16: Remko Qualität Mit System
REMKO QUALITÄT MIT SYSTEM Klima | Wärme | Neue Energien Telefon +49 (0) 5232 606-0 REMKO GmbH & Co. KG Hotline National +49 (0) 5232 606-0 Klima- und Wärmetechnik Telefax +49 (0) 5232 606-260 Im Seelenkamp 12 E-mail info@remko.de Hotline International 32791 Lage Internet www.remko.de...
