IM82-24-5,0-3P

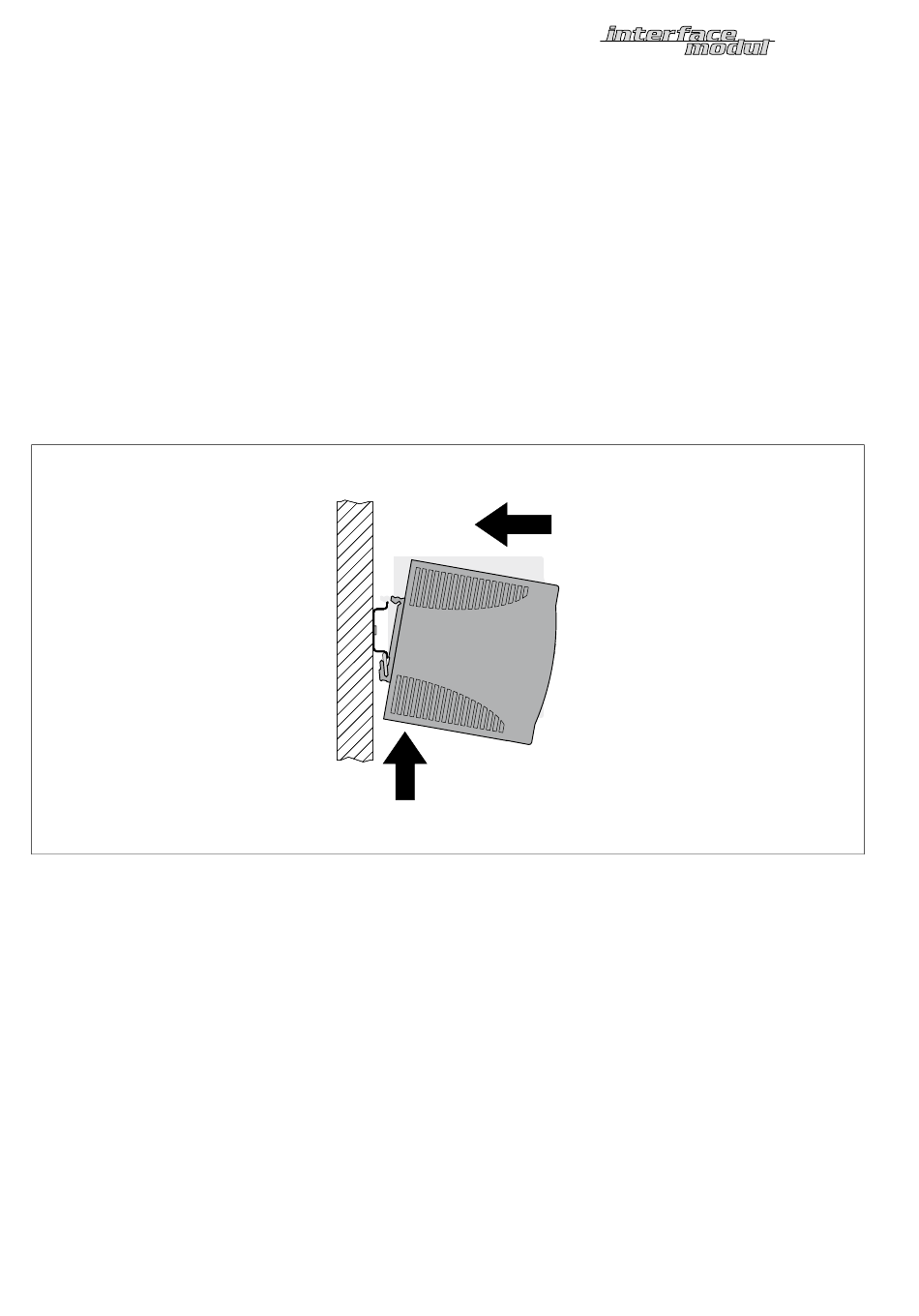

Installation und Montage (Fig. 3)
Das Gerät ist aufschnappbar auf Hutschiene
(EN 60715).
Führen Sie Montage und Installation den gülti-
gen Vorschriften entsprechend durch.
Schützen Sie das Gerät ausreichend gegen Staub,
Schmutz, Feuchtigkeit und andere Umweltein-
flüsse.
Auch gegen energiereiche Strahlung, Risiken
mechanischer Beschädigung, unbefugter
Veränderung und zufälliger Berührung müssen
Vorkehrungen getroffen werden.
Führen Sie sämtliche Installationen EMV-gerecht
durch.
Fig. 3
Interne Sicherung
Die interne Sicherung dient zum Schutz des
Gerätes und darf nicht durch den Benutzer aus-
getauscht werden.
Im Falle einer defekten Sicherung ist das Gerät
aus Sicherheitsgründen an TURCK zurück zu
senden!
Funktionseinstellung (Fig. 1)
Mit dem Potentiometer V
lässt sich die Aus-
out
gangsspannung in einem Bereich von
22,5...28,5 VDC einstellen.
Mit einem frontseitigen Schalter kann die Strom-
versorgung auf Einzel- oder Parallelbetrieb
eingestellt werden:
– Single:
Einzelbetrieb
– Parallel:
Parallelbetrieb
All manuals and user guides at all-guides.com
Installation and Mounting (Fig. 3)
The device is suited for snap-on clamps for DIN
rail mounting (EN 60715).
Mounting and installation must be carried out
in accordance with the applicable regulations.
The device must be protected against dust, dirt,
moisture and other environ m ental influences as
well as against strong electro-magnetic emis-
sions.
It should also be protected against the risks of
mechanical damaging, unauthorised access and
incidental contact.
All instal l ations must be carried out obser v ing
the regulations of EMC protection.
1
Internal fuse
The internal fuse protects the device and may
not be replaced by the operator.
Should a fuse be defective, the device must be
returned to TURCK for safety reasons!
Function adjustment (Fig. 1)
The potentiometer V
is used to adjust the out-
out
put voltage in a range from 22.5...28.5 VDC.
One front panel switch is used to set the power
supply mode, i.e. either individual or parallel
operation:
– Single:
individual mode
– Parallel:
parallel mode
Installation et Montage (Fig. 3)
L'appareil est encliquetable sur rail symétrique
(EN 60715).
Le montage et l'installation doivent être effectués
conformément aux prescriptions valables.
L'appareil doit être suffisamment protégé contre
les poussières, la pollution, l'humidité et les
autres influences d'environnement, ainsi que
contre les émissions électromagnétiques fortes,
les risques de dommages mécaniques, la modifi-
cation non-autorisée et les contacts accidentels.
Toutes les installations doivent être effectuées
conformément à la CEM.
2
Fusible interne
Le fusible interne sert de la protection de l'appa-
reil et ne pouvoir pas être échangé par l'utilisa-
teur. En cas d'un fusible défectueux, l'appareil est
à renvoyer a TURCK à des fins de sécurité !
Réglage des fonctions (Fig. 1)
Le potentiomètre V
de sortie dans une plage de 22,5...28,5 VDC.
Un commutateur frontal permet d'utiliser l'ali-
mentation en mode individuel ou parallèle:
– Single:
– Parallel:
permet de régler la tension
out
mode individuel
mode parallèle
