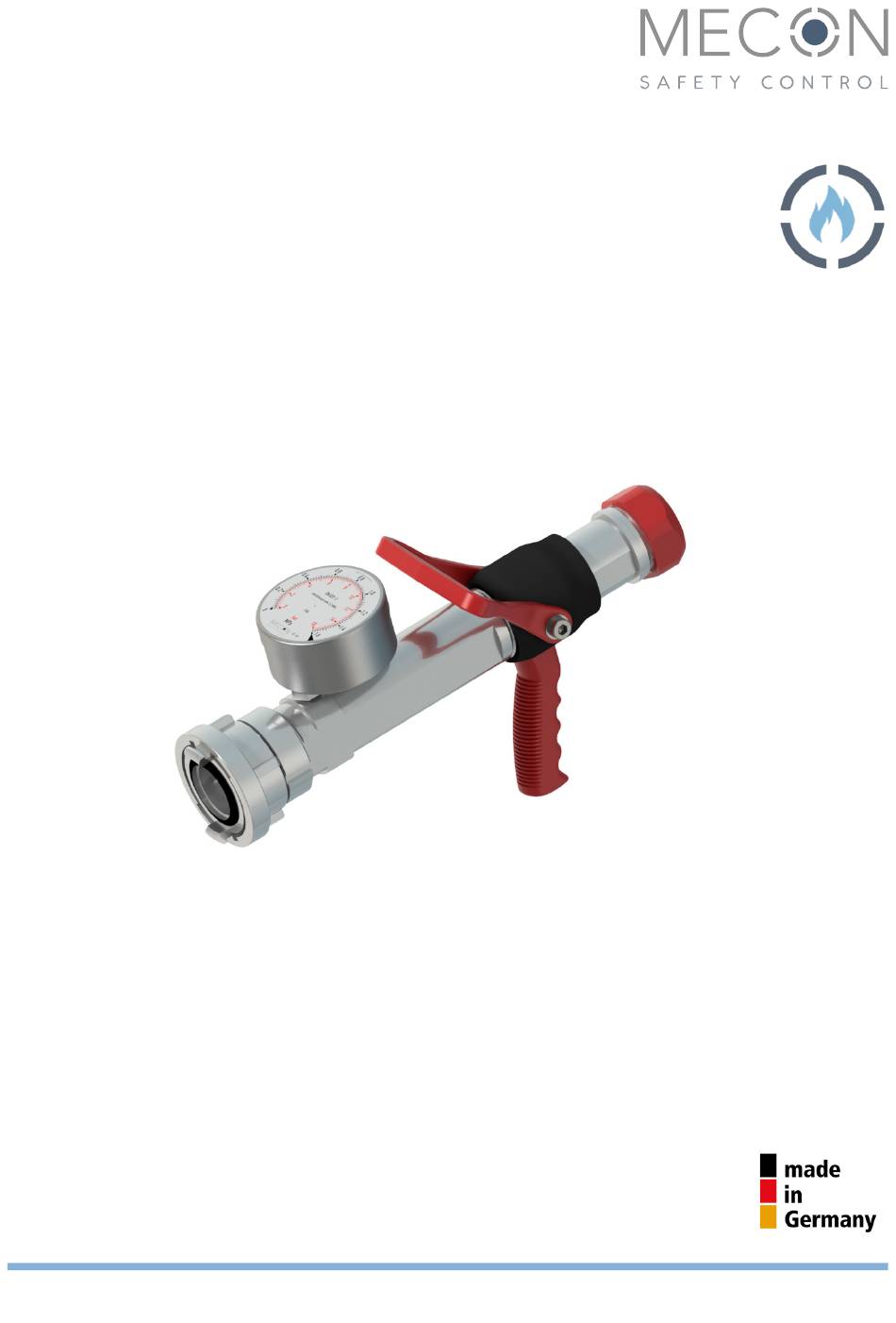

- Seite 1 BETRIEBSANLEITUNG Wandhydrantenprüfgerät analog / digital © MECON GmbH BA / WHX / DE / 23-06...
- Seite 2 Verfahren, ist ohne vorherige schriftliche Genehmigung durch die MECON GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigung bleiben vorbehalten. Copyright 2023 by MECON GmbH - Röntgenstraße 105 - 50169 Kerpen - Germany © MECON GmbH BA / WHX / DE / 23-06...
-
Seite 3: Inhaltsverzeichnis
4.1 Sicherheit ..........................8 4.2 Inbetriebnahme ......................... 8 4.3 Schlauchanschluss ......................9 4.4 Wechsel der Blenden ......................10 SERVICE ........................11 5.1 Lagerung ..........................11 5.2 Wartung ..........................11 5.3 Rücksendung der Prüfeinrichtung an den Hersteller ..........11 © MECON GmbH BA / WHX / DE / 23-06... -
Seite 4: Sicherheitshinweise
Handhabung, können zu falschen Messergeb- nissen und darauf basierenden Prüfzeugnissen führen. Bei Beschädigung ist eine Überprüfung des Geräts beim Hersteller notwendig. Um korrekte Messergebnisse zu erzielen, ist eine Prüfung des Messgeräts durch den Hersteller MECON einmal im Jahr zu empfehlen. 1.2 Zertifizierungen VdS Anerkennung - in Planung 1.3 Sicherheitshinweise des Herstellers Der Hersteller ist nicht für Schäden jeder Art haftbar, die durch die Verwendung des Ge- rätes entstehen, einschließlich, aber nicht beschränkt auf direkte, indirekte oder beiläufig entstandene Schäden und Folgeschäden. Für jedes vom Hersteller erworbene Produkt gilt die Gewährleistung, gemäß der relevan- ten Produktdokumentation sowie unseren Allgemeinen Geschäftsbedingungen. © MECON GmbH BA / WHX / DE / 23-06... -
Seite 5: Einleitung
Der Hersteller behält sich das Recht vor, den Inhalt der Dokumente, einschließlich dieses Haftungsausschlusses, ohne vorherige Ankündigung zu überarbeiten, und haftet nicht in irgendeiner Weise für eventuelle Folgen solcher Veränderungen. Die Verantwortung, ob das Wandhydranten Prüfgerät für den jeweiligen Verwendungs- zweck geeignet ist, liegt ausschließlich beim Betreiber. Die MECON GmbH übernimmt kei- ne Haftung für Folgen von Fehlgebrauch, Modifikationen oder Reparaturen, die durch den Kunden ohne vorherige Rücksprache durchgeführt wurden. Im Falle einer Reklamation müssen die beanstandeten Teile von gefährlichen Stoffen ge- säubert, sofern keine anders lautenden Vereinbarungen getroffen wurden, an uns zu- rückgesandt werden (siehe 5.3). -
Seite 6: Anwendung
Es sind die Normen, Richtlinien und Verordnungen sowie die Betriebsanlei- tung des Herstellers des Hydranten für die Prüfung der Wandhydranten zu beachten. Das Gerät ist als Prüfgerät mit Blende konzipiert. Die Blenden sind für die in Tabelle 1 aufgeführten Werte gefertigt und kalibriert. So ist der dazugehörige Blendensatz zu ver- wenden. Die Anforderung nach Tabelle 1 ist erfüllt, wenn bei Verwendung der korrekten Blende für die erforderlichen Durchflussmenge der Mindestfließdruck gegeben (oder überschritten) ist. © MECON GmbH BA / WHX / DE / 23-06... -
Seite 7: Geräteaufbau
Abbildung 1: Komponenten des Wandhydranten Prüfgeräts WHX Nummer Bezeichnung » » Blende » » Überwurfmutter G2 » » Zwischenstück Blendenaufnahme » » Ventil » » Zwischenstück Ventil/Druckaufnahme » » Manometer » » Storz C-Kupplung » » Abstützung / Fixierhilfe » » Handgriff Tabelle 2: Komponenten © MECON GmbH BA / WHX / DE / 23-06... -
Seite 8: Inbetriebnahme Und Verwendung
Packen Sie das Gerät mit Sorgfalt aus, um Schäden zu vermeiden. Prüfen Sie die Vollständigkeit der Lieferung anhand der Packliste. Prüfen Sie anhand des Typenschildes, ob das gelieferte Durchflussmess- gerät Ihrer Bestellung entspricht. © MECON GmbH BA / WHX / DE / 23-06... -
Seite 9: Schlauchanschluss
Nicht korrekt verschlossene Verbindungen können zum Ablösen des Schlauches führen, der sich aufgrund des ausströmenden Wassers be- wegt und zu Verletzungen oder Sachschäden führen kann. Nicht korrekt gesicherte Verbindungen können Leckagen nach sich ziehen. Nach Anschluss und Prüfung der Schlauchverbindung auf sicheren Verschluss, wird die Messung durch die Öffnung des Ventilbügels gestartet. © MECON GmbH BA / WHX / DE / 23-06... -
Seite 10: Wechsel Der Blenden
Tabelle 3: Kennzeichnung und Anwendungsbereich der Blenden Abbildung 4: Blende und Blendeneinbausituation Die Blende wird entsprechend Abbildung 4 installiert. Die Überwurfmutter ist handfest anzuziehen. Es ist auf die korrekte Verwendung der mitgelieferten Dichtung zu achten. © MECON GmbH BA / WHX / DE / 23-06... -
Seite 11: Service
