ELEKTRODENSTEUERUNG ES2001
SICHERHEITSHINWEISE
- Montage, Inbetriebnahme und Wartung dürfen nur durch Fachpersonal
ausgeführt werden!
- Gerät nur an die in den technischen Daten bzw. auf dem Typschild angegebene
Spannung anschließen (bei DC Polaritätbeachten)!
- Bei Montage/Wartungsarbeiten Gerät spannungsfrei schalten!
- Gerät nur unter den in dieser Bedienungsanleitung definierten Bedingungen
betreiben!
TECHNISCHE DATEN
Versorgungsspannung
Anschlussleistung
Relaisausgang
Messstromkreis
Messfunktion
Hysterese
Ansprechempfindlichkeit
Arbeitsprinzip
Verzögerung
Umgebungstemperatur
Abmessung
Gehäuse
Kabel
Elektrischer Anschluss
Signalisierung
CE-Kennzeichen: Das Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden EU-Richtlinien

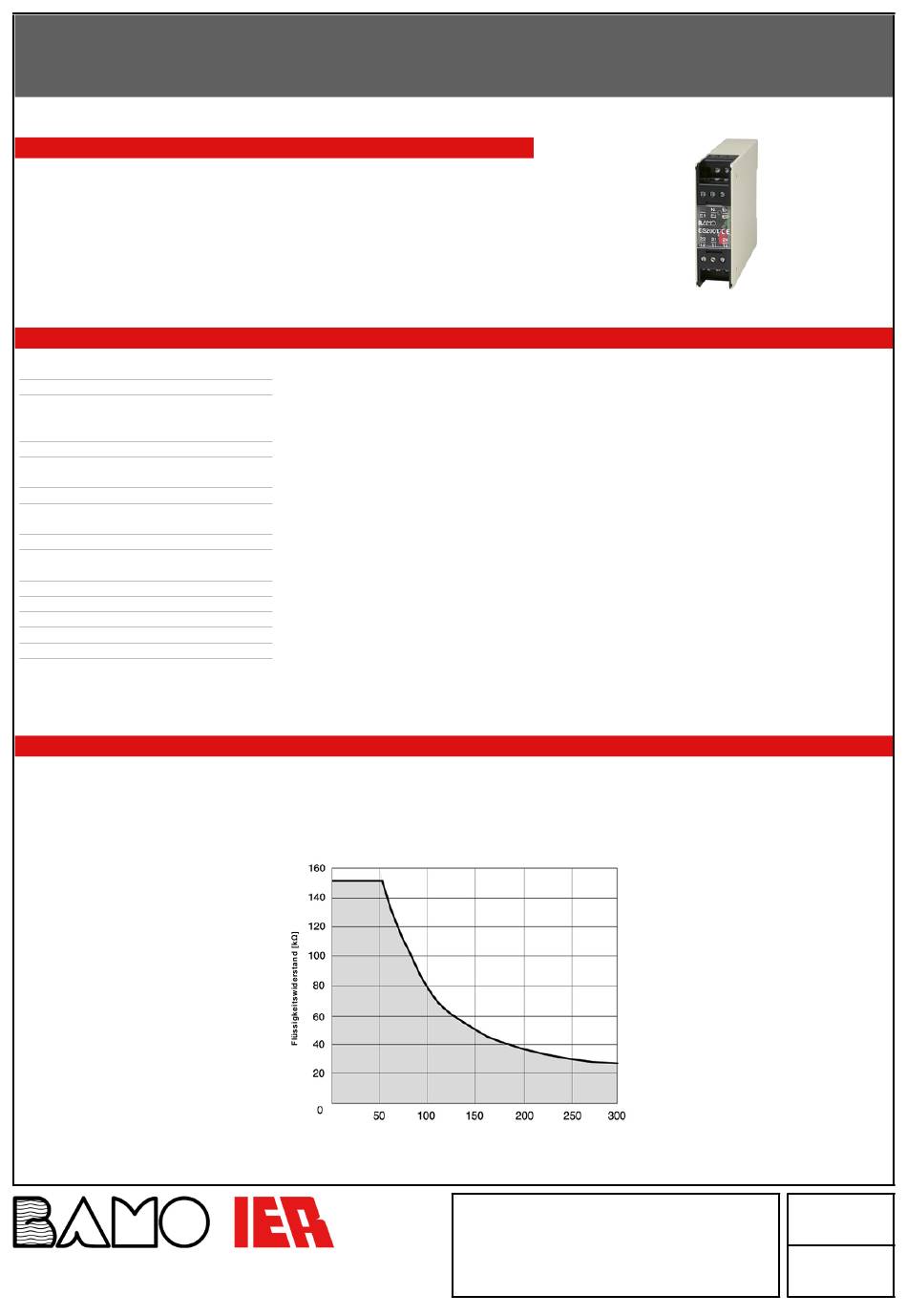

BETRIEBSBEREICH
Der kapazitive Widerstand langer Kabel reduziert die Empfindlichkeit der Elektrodensteuerung.
Ein Standard-3-Leiter-PVC-Kabel hat eine Kapazität von 100pF/m.
Die Reichweite hängt daher von der Länge des Kabels und dem Widerstand der Flüssigkeit ab.
Damit ergibt sich ein von der Kabellänge und dem Flüssigkeitswiderstand abhängiger Betriebsbereich laut nachstehenden Diagramm:
Pirnaer Strasse 24 · 68309 Mannheim
Telefon
+49 (0) 621 84224-0
Fax
+49 (0) 621 84224-90
BEDIENUNGSANLEITUNG
230V, 115V, 48V, 24V AC, ±10%, 50...60Hz, 24V/12V DC
≤2VA
2-fach-Wechslerkontakt, potentialfrei
AC: max. 250V, 5A, 500VA
DC: max. 125V, 1A, 40W
Galvanisch getrennt, Wechselspannung <6V / <2mA
MIN-MAX-Steuerung
MIN-Steuerung oder MAX-Steuerung
ca. 20% des eingestellten Empfindlichkeitswertes
2 einstellbare Bereiche
ca. 1...70kΩ / 5...150kΩ bzw. ca. 1mS...14µS / 0,2mS...6,5µS
Arbeits- /Ruhestrom, umschaltbar
Anzugs- /Abfallverzögerung 0,5...3sec. einstellbar
Mit Potenttiometer einstellbar
-15...+45°C
22,5x75x100mm
IP40 für Hut-Schiene 35x7,5mm (EN 50 022) / IP55 für Wandaufbaugehäuse 88x150x130mm
min. Aderquerschnitt 0,5mm², abgeschirmtes Kabel
IP20, Schraubanschluss, Leitungsquerschnitt max 2,5mm²
1x LED "Betrieb"
1x LED "Schaltzustand Relais"
Betriebsbereich
Homepage
www.bamo.de
E-Mail
info@bamo.de
Außerhalb des Betriebsbereichs
Kabellänge [m]
BEDIENUNGSANLEITUNG
ELEKTRODENSTEUERUNG ES2001
06-06-2023
LEV
530-01
M-530.01-DE-AB
/1
