Grothe CALIMA 600 Installations- Und Bedienungsanleitung
Inhaltszusammenfassung für Grothe CALIMA 600

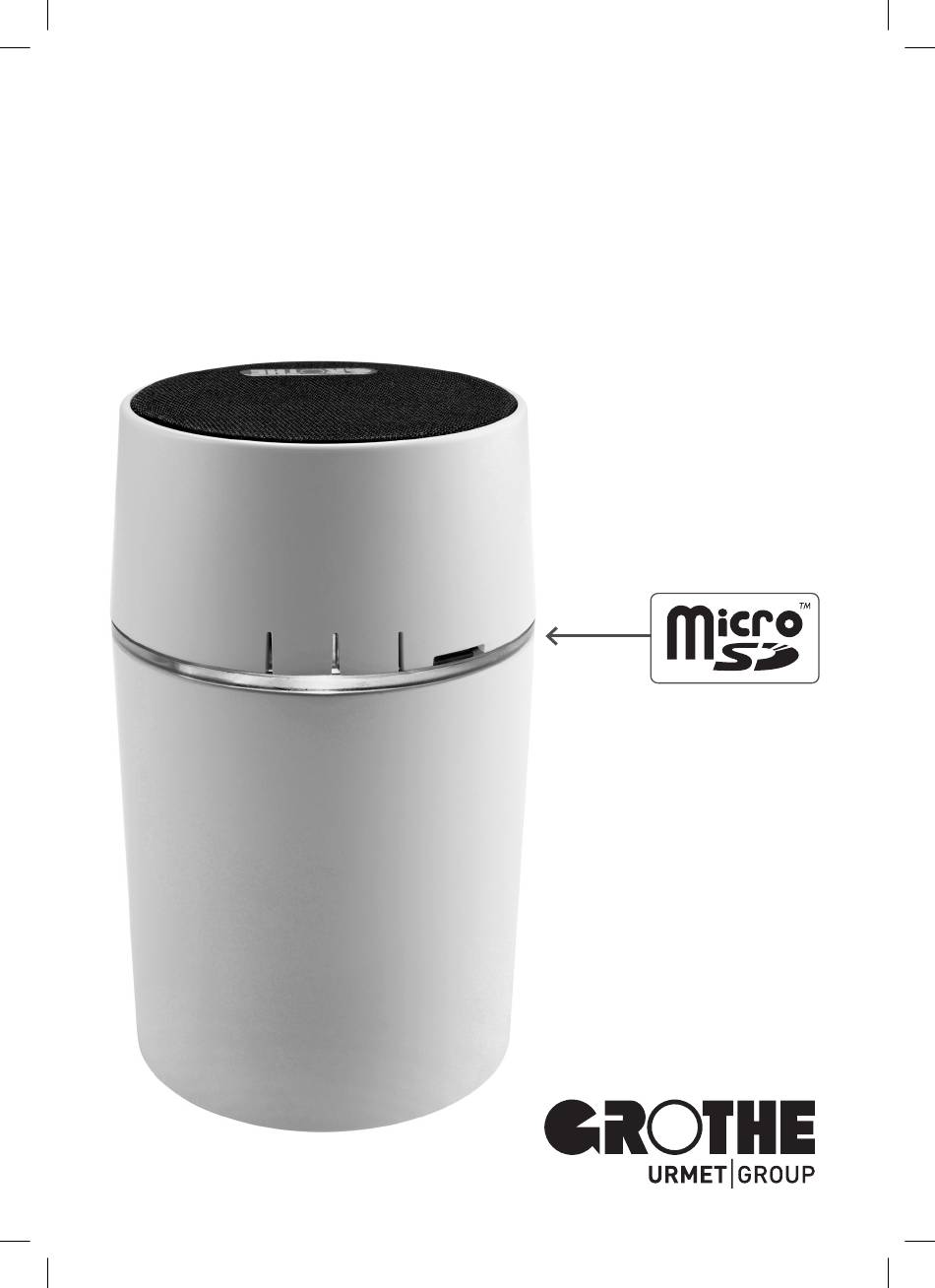

- Seite 1 Installations- und Bedienungsanleitung Mobiler Funkgong CALIMA 600 • individuelle Rufmelodien im MP3-Format • LED-Lichtring / -Blitzlicht • Batteriebetrieb und Netzteilbetrieb * Netzteilbetrieb mit Tischadapter TA55 als optionales Zubehör...
-
Seite 2: Inhaltsverzeichnis
• Sicherheits- und rechtliche Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 CALIMA 600 – die Highlights kurz erklärt . -
Seite 3: Packungsinhalt
Sie sie für späteres Nach schlagen auf. Legen Sie diese Anleitung dem Produkt bei, falls Sie es weitergeben. Die jeweils aktuelle Installations- und Bedienungsanleitung steht auch auf unserer Webseite auf der jeweiligen Artikeldetailseite als PDF zum Down load bereit. Informieren Sie sich auch hier: https://www.grothe.de/Haeufig- https://www.grothe.de/service/ gestellte-Fragen/ erklaervideos/... -
Seite 4: Sicherheits- Und Rechtliche Hinweise
GROTHE GmbH Gongs sind mit moderner Technik gefertigt und unterliegen einer hundertprozentigen Qualitätskontrolle. Sollte dennoch ein Mangel an Ihrem Gerät auftreten, leistet die GROTHE GmbH im nachstehenden Um- fang Gewähr. 1. Unsere Gewährleistung umfasst die Nachbesserung oder Neulieferung eines Gerätes, wenn dieses nachweisbar in der Funktion oder Materialbeschaffenheit Fehler aufweist. -
Seite 5: Calima 600 - Die Highlights Kurz Erklärt
CALIMA 600 – die Highlights kurz erklärt Der flexible Teamplayer – CALIMA 600 … ist ein mobiler Funkgong mit hoher Reichweite und stabiler Funkverbindung, den Sie überall im … Haus und im geschützten Außenbereich (im Freien bei trockener Witterung vor Feuchtigkeit geschützt) verwenden können. -
Seite 6: Produktübersicht
Produktübersicht Lautsprecher LED-Ring microSD-Kartenschlitz Auswahltaste Menütaste Batteriefach- Batteriehalter abdeckung Produktübersicht... -
Seite 7: Erste Verwendung / Inbetriebnahme
Erste Verwendung / Inbetriebnahme Öffnen Sie das Batteriefach, indem Sie den Nehmen Sie den Batteriehalter aus dem Gong. Deckel mit einer Münze gegen den Uhrzeiger- sinn aufdrehen. Setzen Sie 4 Batterien 1,5 V (Baby LR14/C) in Setzen Sie den Batteriehalter mit den Lötfahnen den Batteriehalter ein. - Seite 8 LEUCHTET ROT Der LED-Lichtring leuchtet während des 1. Setzen Sie die Abdeckung auf. Der kleine Konfi gurierungsvorgangs rot. schwarze Pfeil auf der Abdeckung muss auf den Kontakt zeigen, der im Uhrzeigersinn gesehen unterhalb bzw. links von dem kleinen weißen Pfeil zwischen den Kontakten sichtbar ist.
-
Seite 9: Melodiewahl / Microsd-Karte
Sie die Melodien im MP3-Format ins Hauptverzeichnis der microSD-Karte* kopiert haben. MELODIEWAHL Drücken Sie anschließend die Menütaste am Sie hören „Melodiewahl“. Funkgong im Grundzustand 1-mal. *microSD-Karte 16 GB bei Grothe erhältlich (µSD16 Artikelnummer 43509) Melodiewahl – Melodiespeicher / microSD-Karte »... - Seite 10 LEUCHTET GRÜN Der LED-Lichtring leuchtet grün, wenn der Für die Auswahl einer Rufmelodie im internen interne Melodiespeicher aktiviert ist. Melodiespeicher drücken Sie die Auswahltaste so oft, bis die gewünschte Melodie abgespielt wird. EXTERNER MELODIESPEICHER Sie hören „externer Melodiespeicher“. Für die Auswahl einer Rufmelodie im externen Melodiespeicher (microSD-Karte) drücken Sie die Auswahltaste ca.
- Seite 11 LEUCHTET GELB Der LED-Lichtring leuchtet gelb, wenn der Für die Auswahl im externen Melodiespeicher externe Melodiespeicher aktiviert ist. drücken Sie die Auswahl taste so oft, bis die gewünschte Melodie abgespielt wird. Ab sofort hören Sie die zuletzt abgespielte Melodie, wenn der Funkklingeltaster betätigt wird.
-
Seite 12: Farbwahl Led-Lichtring
Farbwahl LED-Lichtring Betätigen Sie den Funkklingeltaster für die Drücken Sie anschließend die Menütaste im Farbeinstellung des LED-Lichtrings am Grundzustand 2-mal. Funkgong. FARBWAHL LEUCHTET IN DER AKTUELL EINGESTELLTEN FARBE Sie hören „Farbwahl“. Der LED-Lichtring Drücken Sie nun die Auswahltaste so oft, bis leuchtet in der aktuell eingestellten Farbe. -
Seite 13: Led-Einstellung
EINSTELLUNG BEENDET LEUCHTET (WENN DER FUNK - KLINGEL TASTER BETÄTIGT WIRD) IN DER EINGESTELLTEN FARBE 7 Sekunden nach der letzten Tastenbetätigung hören Sie „Einstellung beendet“. Hinweis: Der Funkgong kehrt automatisch in Der LED-Lichtring leuchtet ab sofort in der den Grundzustand zurück, wenn 7 Sekunden eingestellten Farbe, wenn der Funkklingeltaster lang keine Taste gedrückt wurde. - Seite 14 BLITZT / LEUCHTET / BLINKT / AUS Drücken Sie nun die Auswahltaste so oft, bis Auswahlmöglichkeiten immer von der aktuellen die gewünschte LED-Einstellung angezeigt wird. Einstellung in der Reihenfolge: • weißes Blitzen • farbiges Leuchten • farbiges Blinken • Ausgeschaltet EINSTELLUNG BEENDET Gut zu wissen: Sie haben für den LED-Lichtring / das...
-
Seite 15: Rufton Lautstärke
Rufton Lautstärke BLINKT GRÜN Drücken Sie die Menütaste im Grundzustand Als Bestätigung blinkt der LED-Lichtring grün. 4-mal. LAUTSTÄRKE Sie hören „Lautstärke“. Drücken Sie die Auswahltaste so oft, bis die Melodie in der gewünschten Lautstärke abgespielt wird. Hinweis: Die Lautstärke des Funkgongs kann Ihre Auswahl wird automatisch gespeichert, immer nur für alle verwendeten Funkklingel- wenn 7 Sekunden lang keine Taste gedrückt... -
Seite 16: Stummschaltung / Schlummerfunktion
7 Sekunden nach der letzten Tastenbetätigung hören Sie „Einstellung beendet“. EINSTELLUNG BEENDET Der Funkgong signalisiert ab sofort mit der zuletzt ausgewählten Lautstärke. Hinweis: Der Funkgong kehrt automatisch in den Grundzustand zurück, wenn 7 Sekunden lang keine Taste gedrückt wurde. Stummschaltung / Schlummerfunktion Wenn Sie ungestört sein möchten, können Sie •... -
Seite 17: Die Schlummerfunktion Im Überblick
LEUCHTET GRÜN Drücken Sie die Auswahltaste, um die Drücken Sie die Auswahltaste im Grundzustand Stummschaltung zu beenden. 2-, 3- oder 4-mal im Abstand von einer Sekunde, um die Schlummerfunktion für 1, 3 oder 9 Als Bestätigung leuchtet der LED-Lichtring Stunden zu aktivieren. während des Tastendrucks grün. -
Seite 18: Kopplung
• Mit der Schlummerfunktion können Sie den Funkgong von vorneherein zeitlich begrenzt stummschalten, d. h. der Funkgong wechselt automatisch wieder in den aktiven Modus. • Sie können die Schlummerfunktion jederzeit auch manuell beenden, bevor die eingestellte Zeit abgelaufen ist. • Die zeitlich unbegrenzte Stummschaltung LEUCHTET GRÜN müssen Sie dagegen aktiv beenden. - Seite 19 KOPPLUNG AKTIV LEUCHTET ROT Betätigen Sie innerhalb von 7 Sekunden die Als Bestätigung leuchtet der LED-Lichtring rot Auswahltaste. und Sie hören „Kopplung aktiv“. 1. EINGESTELLTE MELODIE 2. EINSTELLUNG BEENDET Betätigen Sie innerhalb von 30 Sekunden den Sie hören die eingestellte Melodie und Funkklingeltaster.
-
Seite 20: Kopplung Zwischen Funkgong Und Funkklingeltaster Löschen
Kopplung zwischen Funkgong und Funkklingeltastern löschen LED-RING ERLISCHT Betätigen Sie die Menütaste im Grundzustand Betätigen Sie innerhalb von 7 Sekunden die 5-mal. Auswahltaste und halten Sie sie 10 Sekunden lang gedrückt. Als Bestätigung erlischt der LED-Lichtring. 1. KOPPLUNG GELÖSCHT 2. EINSTELLUNG BEENDET Wichtiger Hinweis: Sie löschen immer alle Sie hören „Kopplung gelöscht“... -
Seite 21: Alarmfunktion (Optional Mit Mistral Se03)
Alarmfunktion Die Alarmfunktion kann in Kombination mit einem Funkklingeltaster des Typs MISTRAL SE03 als schnell einsetzbares, fl exibles und vor allem mobiles hausinternes Hilferufsystem genutzt werden. Dabei dient der Funkgong als Alarmgeber und der Funkklingeltaster (ausschließlich Mistral SE03) als Signalgeber. So kann z. B. eine hilfebedürftige Person einfach auf sich a ufmerksam machen. SEHR LAUTER ALARMTON! Drücken Sie den Funkklingeltaster, für den Sie... -
Seite 22: Kombinationsmöglichkeiten / Vernetzung
Räumen gekoppelt. Mel. 1 Mel. 2 Mel. 3 Individualruf Bis zu 22 Funkklingeltaster können einen CALIMA 600 ansteuern: Mehrere Funkklingeltaster an verschiedenen Türen / Toren sind mit einem Funkgong in Mel. 1 Mel. 2 Mel. 3 einem Raum gekoppelt. -
Seite 23: Reduzierung Der Reichweite Durch Unterschiedliche Materialien
Funkreichweite Reduzierung der Reichweite durch unterschiedliche Materialien: Der CALIMA 600 hat eine Reichweite von maximal 500 Metern im Freifeld unter der Voraussetzung, dass der Funkklingeltaster MISTRAL SE03 (alternativ Funkbewegungsmelder) nicht auf Metall montiert ist. Reduzierung der Reichweite durch unterschiedliche Materialien Durch Mauern, Türen, Metallteile etc. -
Seite 24: Fehlersuche Und Hilfe
Fehler – Ursachen – Hilfe 1. Die LED des Funkklingeltasters blinkt nach dem Betätigen, aber der Funkgong reagiert nicht. 1.1 Sie haben die Kopplung nicht aktiviert. Drücken Sie die Auswahltaste innerhalb von 7 Sekunden, nachdem Sie den Menüpunkt „Kopplung“ausgewählt haben. 1.2 Die Funkreichweite zwischen Funkgong (Empfänger) und Funkklingeltaster oder Funk- bewegungsmelder (Sender) ist überschritten. - Seite 25 8.1 Der CALIMA 600 befindet sich nicht im Grundzustand. Warten Sie ca. 30 Sekunden, bis sich der CALIMA 600 im Grundzustand befindet. Rufen Sie dann den Menüpunkt „Melodiewahl“ auf, da CALIMA 600 den Wechsel der microSD-Karte nur im Grundzustand erkennt.
-
Seite 26: Kurzanleitung
Kurzanleitung NUR FÜR OPTION 2 NOTWENDIG NUR FÜR OPTION 2 NOTWENDIG OPTION 1: OPTION 1: aktueller Melodie speicher MELODIEWAHL Interner Melodie speicher LEUCHTET GRÜN Externer Melodie speicher (microSD-Karte) LEUCHTET GELB OPTION 2: OPTION 2: EXTERNER MELODIE- Wechsel Melodie speicher EINSTELLUNG BEENDET SPEICHER INTERNER MELODIE- SPEICHER... -
Seite 27: Farbwahl Led-Lichtring
Kurzanleitung FARBWAHL LEUCHTET IN DER AKTUELL EINGESTELLTEN FARBE EINSTELLUNG BEENDET LEUCHTET (WENN DER FUNK - KLINGEL TASTER BETÄTIGT WIRD) IN DER EINGESTELLTEN FARBE LED-EINSTELLUNG Auswahlmöglichkeiten immer EINSTELLUNG BEENDET von der aktuellen Einstellung in der Reihenfolge: • weißes Blitzen • farbiges Leuchten •... -
Seite 28: Lautstärke
Kurzanleitung LAUTSTÄRKE BLINKT GRÜN EINSTELLUNG BEENDET LEUCHTET GRÜN BEIM 1) BLINKT GRÜN TASTENDRUCK 1) kurz ca. alle 8 Sek. Kurzanleitung: Lautstärke • Stummschaltung... -
Seite 29: Schlummerfunktion
Kurzanleitung BLINKT 2 – 4 MAL GELB 1) BLINKT GELB 1) kurz ca. alle 8 Sek. FUNKTION VORZEITIG BEENDEN FUNKTION VORZEITIG BEENDEN Die Schlummerfunktion im Überblick Taste betätigen Stumm Blinken des LED-Lichtrings 2-mal für 1 Stunde 2-mal gelb 3-mal für 3 Stunden 3-mal gelb LEUCHTET GRÜN BEIM TASTENDRUCK... -
Seite 30: Kopplung
Kurzanleitung KOPPLUNG BLINKT ROT 1. EINGESTELLTE KOPPLUNG AKTIV MELODIE 2. EINSTELLUNG BEENDET LEUCHTET ROT 1. KOPPLUNG GELÖSCHT 2. EINSTELLUNG BEENDET LED-RING ERLISCHT Kurzanleitung: Kopplung • Kopplung löschen... -
Seite 31: Alarmfunktion
Kurzanleitung Wichtig: Um die integrierte Alarmfunktion nutzen zu SEHR LAUTER ALARMTON! können, muss im Funkklingel- taster eine Drahtbrücke durchtrennt werden. Schauen Sie dazu bitte in der Installations- und Bedienungs- anleitung des Funkklingel- tasters MISTRAL SE03 nach. Kurzanleitung: Alarmfunktion... - Seite 32 Ausführungen sind sorgfältig ausgearbeitet und überprüft worden; trotzdem übernimmt der Hersteller keinerlei Verantwortung für die Verwendung derselben. Dasselbe gilt für die Personen oder Firmen, die zur Ausarbeitung und Er- stellung dieser Anleitung hinzugezogen wurden. GROTHE GmbH Löhestraße 22 D- 53773 Hennef service@grothe.de www.grothe.de...
