Dorma S6R-DM Installationshandbuch
Vorschau ausblenden Andere Handbücher für S6R-DM:

Werbung

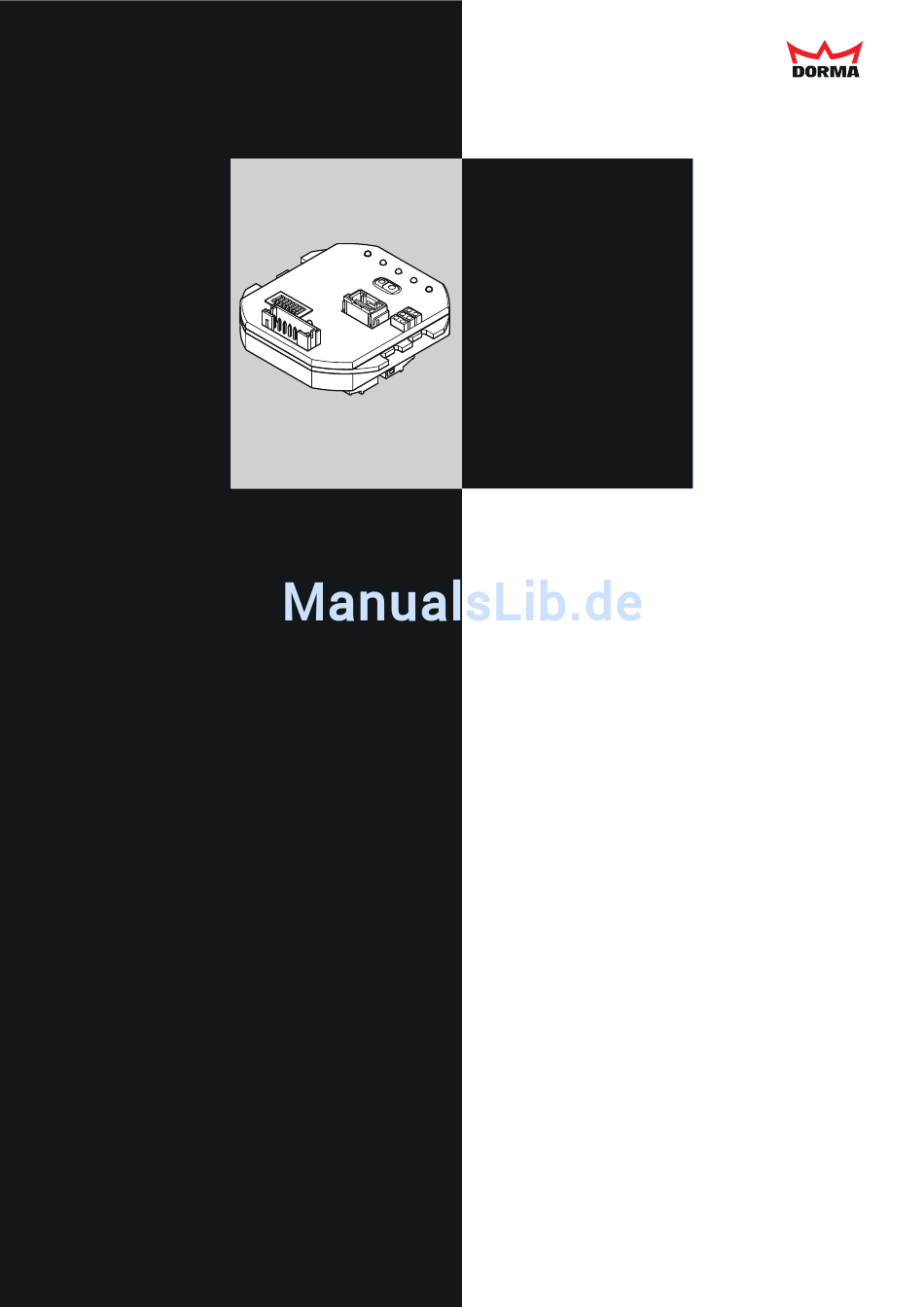

DORMA
DORMA
Installationshandbuch

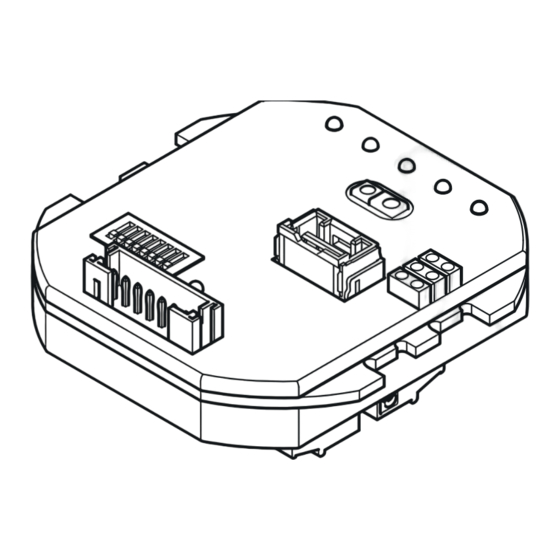

IO-Adapter

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dorma S6R-DM

  • Seite 1 DORMA DORMA Installationshandbuch IO-Adapter...
  • Seite 2: Inhaltsverzeichnis

    IO-Adapter Inhaltsverzeichnis Inhaltsverzeichnis 1. Allgemeines ......3 2.1.5 Kommunikationsschnittstelle ....8 1.1 Vorwort .
  • Seite 3: Allgemeines

    Dokument keine Lizenzen auf eigene oder fremde Patente werden. oder andere Schutzrechte. Ohne Genehmigung von DORMA Time + Acces GmbH ist es nicht gestattet, dieses Handbuch oder Teile daraus, außer für den eigenen Gebrauch, nachzudrucken, zu vervielfältigen oder Dritten zu überlassen. Alle Rechte vorbehalten.
  • Seite 4: Vorwort

    IO-Adapter 1. Allgemeines 1.1 Vorwort Dieses Installationshandbuch soll Ihnen den Anschluss und die Inbetriebnahme des IO-Adapter ermöglichen. 1.2 Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich für die Verwendung in Zeiterfassungs- und Zutrittskontrollanlagen vorgesehen. Weitere Details sind im Kapitel 1.6 beschrieben. Ein anderer Einsatz als vorgegeben ist unzulässig! 1.3 Sicherheits- und Warnhinweise Dieses Gerät ist nach den geltenden Regeln der Technik Elektromagnetische Verträglichkeit:...
  • Seite 5: Weitere Informationsquellen

    IO-Adapter 1. Allgemeines 1.4 Weitere Informationsquellen Auf Anfrage sind weitere Dokumente erhältlich. DORMA EAC Hardware Handbuch Vorgabe zur Planung von Zeiterfassungs- und Zutrittsanlagen mit unseren drahtgebundenen Komponenten. 1.5 Entsorgung Dieses Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten hergestellt, die wiederverwen- det werden können.
  • Seite 6: Lieferumfang

    IO-Adapter 1. Allgemeines 1.7 Lieferumfang A 1x IO-Adapter D 1x Anschlusskabel Unterputz B 1x Trägerblech M6D E 2x Jumper C 1x Anschlusskabel M6D F 1x Handbuch DORMA Installationshandbuch S6R-DM (Doormodule)
  • Seite 7: Montage

    IO-Adapter 2. Montage 2.1 Anschlüsse 2.1.1 Spannungsversorgung DigIn Rel 1 Die Spannungsversorgung des IO-Adapter wird an Klemme 24V und 0V des ST104 angeschossen. Die Spannung muss im Bereich von 9V bis 40V Gleichspannung liegen. Die Maximale Leistungsaufnahme beträgt 1,5W. ST103 Der IO-Adapter wird bei einem Einbau in ein M6D durch das Anschlusskabel mit ST104...
  • Seite 8: Digitale Eingänge

    IO-Adapter 2. Montage 2.1.3 Digitale Eingänge Spannungsversorgung mittels externen Netzgerät Die drei digitalen Eingänge des Doormodule liegen auf DigIn Rel 1 ST103. Die digitalen Eingänge sind plusschaltend und haben eine Kontaktbelastung von max. 10mA. Sie sind auch mit Wechselspannung nutzbar. ST103 Die Schaltschwelle beträgt: Aktiv bei U >...
  • Seite 9: Endmontage M6D

    IO-Adapter 2. Montage 2.2 Endmontage M6D Zur Montage des IO-Adapter in ein M6D, werden das Trägerblech und das Anschlusskabel M6D verwendet. Die Bus-Abschlusswiderstände des Bei M6D's mit Magnetkartendurch- IO-Adapters müssen auf off geschaltet zugleser ist der Einbau nicht möglich. werden.
  • Seite 10 IO-Adapter 2. Montage...
  • Seite 11: Endmontage S6D- / S6R-Leser

    IO-Adapter 2. Montage 2.3 Endmontage S6D- / S6R-Leser Der IO-Adapter kann zusammen mit einem S6D oder S6R Die Bus-Abschlusswiderstände des in einer Unterputzdose montiert werden. Die Verbindung S6D- / S6R-Lesers müssen auf off von Versorgungsspannung und Kommunikationsschnittstelle geschaltet werden. Entsprechend (RS485-Bus) zwischen IO-Adapter und S6D- / S6R-Leser des Bus-Aufbaus werden die erfolgt über das Anschlusskabel Unterputz.
  • Seite 12: Ablösung Eines S6I Bzw. Eines S6T

    IO-Adapter 2. Montage 2.3.1 Ablösung eines S6I bzw. eines S6T Ein IO-Adapter kann in Kombination mit einem S6D / S6R Die Spannungsversorgung des ein S6I bzw. S6T ersetzen. IO-Adapter muss mit Gleichspannung erfolgen. Anschluss der Steckverbinder Ein S6I bzw. S6T kann auch mit Die Steckerbelegungen der Steckverbinder ST103 Wechselspannung versorgt werden.
  • Seite 13: Inbetriebnahme

    IO-Adapter 3. Inbetriebnahme 3.1 Einstellungen 3.1.1 Busadresse SW101 ST101 online SW101 ST105 BU101 Digital In Relay Mit dem 8-poligen DIP-Schalter SW201 lässt sich die Bus- Adresse einstellen. Es stehen 31 Adressen zur Verfügung. *) Die Adresse 00 ist für die Zentrale reserviert. SW101 Sabotage- Busabschluß-...
  • Seite 14: Optische Anzeigen

    IO-Adapter 3. Inbetriebnahme 3.2 Optische Anzeigen 3.2.1 Relais Ausgänge Bedeutung 3.2.3 Relais 1, 2 ist nicht aktiv gelb Relais 1, 2 ist aktiv ST101 online 3.2.2 Digitale Eingänge Bedeutung SW101 Digitaler Eingang 1...3 ist nicht aktiv gelb Digitaler Eingang 1...3 ist aktiv ST105 BU101 3.2.3 Online...
  • Seite 15: Eg Konformitätserklärung

    EG Konformitätserklärung EC Declaration of Conformity IO-Adapter CE Déclaration de conformité...
  • Seite 16: Technische Daten

    DORMA Time + Access GmbH Postfach 21 01 85 • D-53156 Bonn • Mainzer Straße 36-52 • D-53179 Bonn Tel. +49 (0) 2 28/85 54-0 • Fax +49 (0) 2 28/85 84-1 75 • www.dorma-time-access.de DORMA Deutschland GmbH Postfach 40 09 •...
