M-Bus Mikro-Master USB

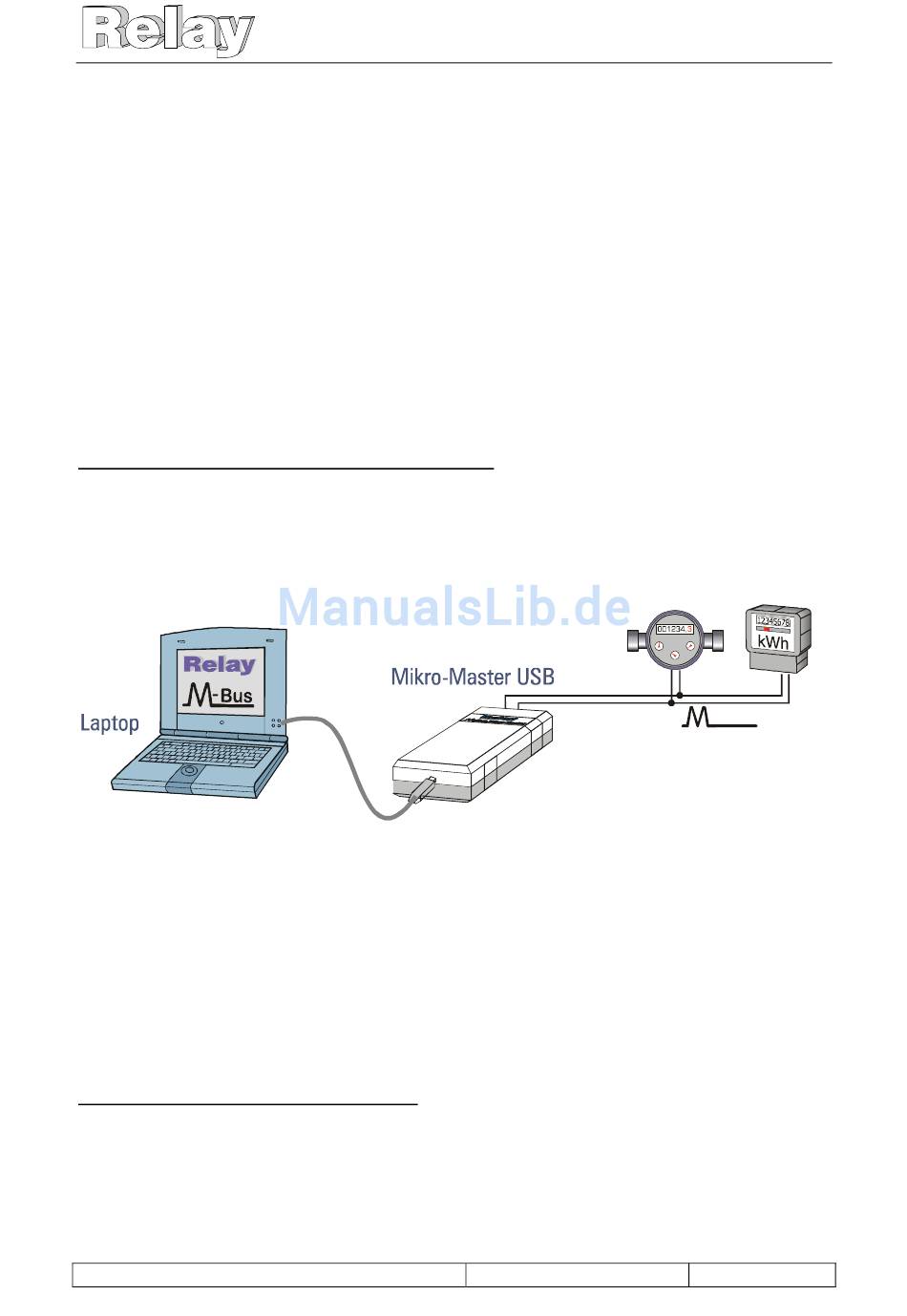

Der M-Bus Mikro-Master USB ist eine Weiterentwicklung des bewährten Mikro-Masters mit
RS232C-Schnittstelle für den Einsatz an den USB-Schnittstellen moderner PC´s und
Laptops. Das Gerät ermöglicht die Parametrierung von M-Bus Geräten und Auslesung von
kleinen M-Bus Netzen mit bis 10 Zählern. Aufgrund der kleinen Abmessungen, des geringen
Gewichts und der Spannungsversorgung aus der USB-Schnittstelle eignet sich der Mikro-
Master USB besonders für den mobilen Einsatz im Service-Betrieb.
Nach der Installation eines Treibers auf dem PC kann die vorhandene Software für RS232C-
Schnittstellen einfach weiterhin verwendet werden. Der Treiber simuliert einen virtuellen
COM-Port unter 32-Bit Windows-Betriebssystemen. Unsere frei erhältliche Software
MBCONF kann zur Konfiguration von Zählern verwendet werden.
Im Lieferumfang enthalten (Artikel Nr. MR003USB):
M-Bus Mikro-Master USB
•
USB-Anschlusskabel, Stecker Typ A auf Stecker Typ B, 1m lang
•
Diese Bedienungsanleitung
•
CD „Tools and Docs" mit Treiber für Windows XP / Server 2003 / Vista / 7
•
The Mikro-Master USB is an improved version of the well approved M-Bus Mikro-Master with
RS232C interface for use with the USB interfaces of modern PC´s and laptops. This device
allows the configuration of M-Bus slaves and readout of M-Bus networks with up to 10
meters. The Mikro-Master is especially suited for mobile use as a service tool due to the
small dimensions, the light construction and the power supply from the USB port.
After installation of the driver at the PC you can gon on using your existing software for
RS232C interfaces. This driver simulates a virtual serial COM port in 32-Bit Windows
operating systems. Our free software MBCONF can be used for the configuration of meters.
In scope of supply (articl no. MR003USB):
M-Bus Mikro-Master USB
•
USB cable, plug type A to plug type B, length: 1m
•
This user manual
•
CD "Tools and Docs" with driver for Windows XP / Server 2003 / Vista / 7
•
Micro-Master USB - Handbuch / Manual
GmbH, Stettiner Str. 38, D-33106 Paderborn
USB
30.04.10, Version 1.1
m
3
- Bus
Seite 1 von 8
Werbung
Verwandte Anleitungen für Relay Mikro-Master USB
Inhaltszusammenfassung für Relay Mikro-Master USB
- Seite 1 • - Bus The Mikro-Master USB is an improved version of the well approved M-Bus Mikro-Master with RS232C interface for use with the USB interfaces of modern PC´s and laptops. This device allows the configuration of M-Bus slaves and readout of M-Bus networks with up to 10 meters.
-
Seite 2: Technische Daten
GmbH, Stettiner Str. 38, D-33106 Paderborn Technische Daten: Spannungsversorgung: 5V-Spannung aus USB Stromaufnahme: Typ. 115mA bei 1 Zähler, typ. 230mA bei 10 Zählern, Max. 500mA bei Kurzschlußgrenze (60mA M-Bus Strom) USB-Spezifikationen: USB 2.0 full speed Nicht an busgespeistem Hub betreibbar (wg. Imax = 500mA) M-Bus Spezifikationen: Max. - Seite 3 GmbH, Stettiner Str. 38, D-33106 Paderborn Software-Installation (Windows 7 Deutsch / German): 1. Bitte installieren Sie unbedingt zuerst die Treiber-Software, bevor Sie das Gerät an Ihren PC anschließen. Dazu führen Sie bitte das Setup-Programm „CP210x_VCP_Win_XP_S2K3_Vista_7.exe“ aus. Auf der CD „Tools and Dos“ finden Sie im Bereich Installation einen direkten Link, den Sie einfach per Mausklick starten können.
- Seite 4 GmbH, Stettiner Str. 38, D-33106 Paderborn 2. Bitte akzeptieren Sie die Lizenzvereinbarungen und klicken auf „Next“ Please accept the license agreement and click on „Next“. 3. Bitte wählen Sie das Installationsverzeichnis und klicken auf “Next”. Please select the destination folder and click on “Next”. Micro-Master USB - Handbuch / Manual 30.04.10, Version 1.1 Seite 4 von 8...
- Seite 5 GmbH, Stettiner Str. 38, D-33106 Paderborn 4. Mit “Install” starten Sie das Kopieren der Treiberdateien: Please start the copy of the driver files by “Install”. 5. Mit dem nächsten Schritt wird der Treiber dann installiert und registriert. The driver will be installed and registered with the next step. Micro-Master USB - Handbuch / Manual 30.04.10, Version 1.1 Seite 5 von 8...
- Seite 6 GmbH, Stettiner Str. 38, D-33106 Paderborn 6. Bitte bestätigen Sie noch einmal das Installationsverzeichnis. Please confirm the installation location again. 7. Dann ist die Installation abgeschlossen. Then the installation is completed. 8. Schließen Sie jetzt bitte den MR003USB an einen USB-Port Ihres PC an. Das Gerät wird automatisch erkannt und ein neuer, virtueller COM-Port installiert.
- Seite 7 GmbH, Stettiner Str. 38, D-33106 Paderborn Unter Windos 7 wird die folgende Meldung mit der Nummer des COM-Ports angezeigt: The following message with the number of the COM port appears in Windows 7: 9. Unter „Arbeitsplatz – Systeminformationen anzeigen“ rufen Sie dann bitte den Gerätemanager auf.
- Seite 8 GmbH, Stettiner Str. 38, D-33106 Paderborn Hinweis: Die Treiber auf der CD sind nur für die Betriebssysteme Windows XP / Server 2003 / Vista / 7 geeignet. Wenn Sie Treiber für Windows 2000, Windows CE, Macintosh OSX oder Linux benötigen, besuchen Sie bitte die Web-Seite des Chip-Herstellers „Silicon Labs“: http://www.silabs.com/products/mcu/Pages/USBtoUARTBridgeVCPDrivers.aspx Notification: The driver on this CD are only working with the operating systems Windows XP / Server...
