infrarotheizung-versand IR-V 100 TS TOUCHSCREEN Bedienungsanleitung

Bedienungsanleitung

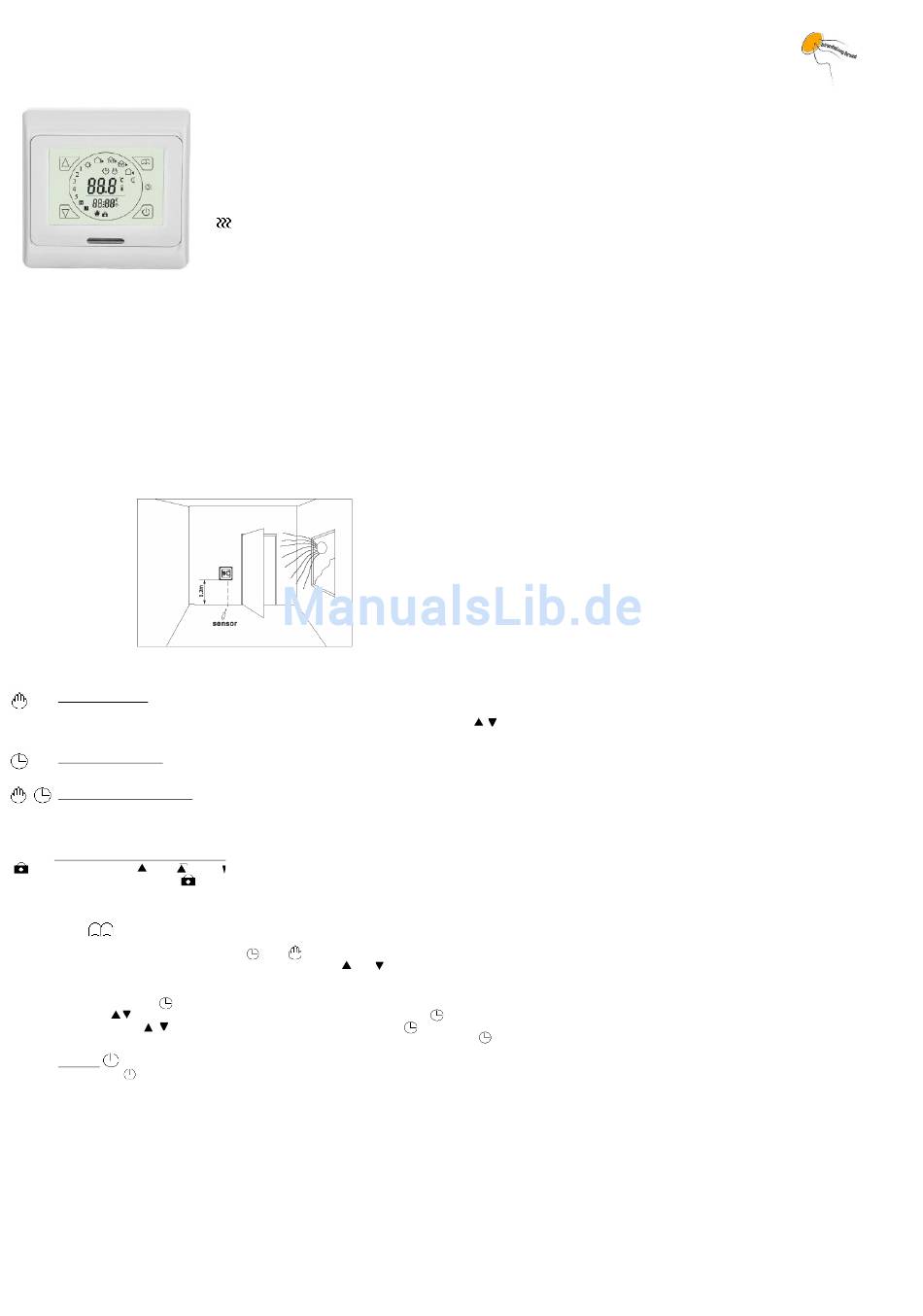

1.) KURZBESCHREIBUNG:

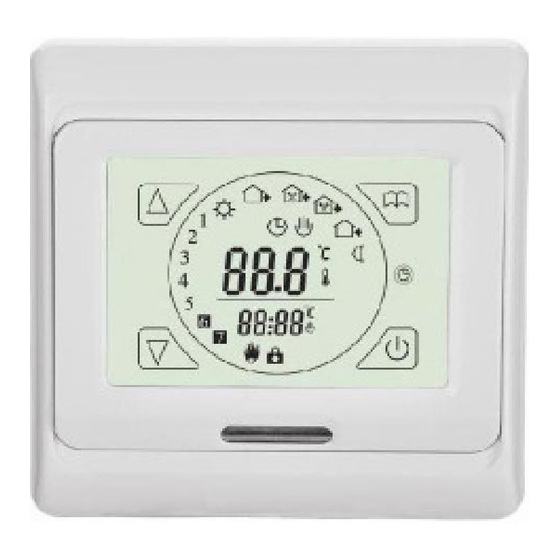

Das IR-V 100 TS ist ein Digital-Thermostat mit internen Luft- und externen Bodensensor. Seine Nutzung kann als
Raum- und/oder Fussbodenthermostat erfolgen.
Eine Kombination beider Fühler/Sensoren ist grundsätzlich möglich, wobei der Bodenfühler dann ein Temperaturbegrenzer ist
So kann mit dem Luftsensor über Raumtemperatur geregelt und der Fussbodenheizung
eine Höchsttemperatur zugeordnet werden.
Das Thermostat ist werkseitig mit einem abgerundeten Aufsteckrahmen versehen und wird über
Wöchentlich wiederkehrende und tägliche Programmierung möglich. Pro Tag bis zu 6 Zeitintervalle mit Sollwerttemperatur
programmierbar. Auch besteht die Möglichkeit einer rein manuellen Bedienung.
Die
Programmierungsvarianten:
5 Wochentage / 2 Wochenendtage
6 Wochentage / 1 Wochenendtage
7 Tage wiederkehrende Programmabfolge
Das Digital- Thermostat ist für alle elektrischen, ohmschen Verbraucher geeignet
Das Schaltvermögen bei einer ohmschen Belastung beträgt 16A / 3500 Watt.
Der Artikel wird nach ISO9001 hergestellt und ist CE geprüft.
Montierbar in eine Unterputzdose / Hohlwanddose mit mind. 63 mm Durchmesser.
Mögliche Schutzleiter werden in der Dose verbunden.
2.) INSTALLATION DES BODENSENSORS:
ACHTUNG! Ein Anschluss des Bodensensors ist unabhängig von der Nutzungsvariante zwingend!!!
Die werksseitig eingestellte Grundfunktion bezieht sich auf die Arbeitsweise eines Fussboden-Thermostates.
Bei Nutzung als Raum-Thermostat ist dieses im Menü zu ändern --> Pkt. 6./ erste Tabelle)
Das rote Kabelende des externen Sensors wird mit Klemme 6 und das grüne Kabelende mit Klemme 7 verbunden.
Der externe Sensor wird in das installierte Leerrohr unterhalb / oberhalb der Fussbodenheizung eingeführt,
sollte jedoch keinen direkten Kontakt zum Heizmedium besitzen. Je nach Bodenaufbau werden ca. 10 mm Abstand empfohlen.
Verlegung ist auch in einer bearbeiteten Nut / Kanal möglich.
3.) MONTAGEORT:
4.) ZEICHENERKLÄRUNG:
Manuelle Bedienung
Die programmierten Einstellungen werden ausgeschalten.
Stellen Sie die gewünschte Temperatur mit den Tasten "nach oben" /
Hiermit wird eine konstante dauerhafte Temperatur eingestellt.
Uhr / Timer Programm:
Jedem Tag kann auf 6 verscheidende Zeiten die Temperatur und Termin eingestellt werden.
PROGRAMMIERUNGSSTATUS:
Diese Funktion bietet die Zuordnung von Temperaturen zu einem jeweiligen Zeitintervall.
Nach Beendigung wird das Programm wieder aktiv.
KEY LOCK FUNKTION (Tastensperre):
Drücken Sie gleichzeitig auf und
Im Display wird das Symbol für die Tastensperre angezeigt oder gelöscht.
5.) GRUNDEINSTELLUNGEN:
1) Menü
Drucken Sie auf den Menü-Taste um zu wählen für manueller Bedienung (manuell Mode) oder der Uhr / Zeitschalter Programmierung.
Auf das Fenster wechselt das Symbol von
Sie können die Temperatur modifizieren durch die Pfeile tasten
2) Zeit- und Tageseinstellung
Drücken Sie dieTaste zur Zeit- und Tageseinstellung für etwa 5 Sekunden, eine Tageszahl beginnt zu blinken und mit den
Pfeiltasten wählen Sie den aktuellen Wochentag aus. Zur Bestätigung Taste
Mit den Pfeiltasten , die aktuelle Stunde wählen und wieder mit Taste
Die Minuten blinken --> mit Pfeiltasten die aktuelle Uhrzeit vervollständigen und mit der Taste
3) An / Aus
Mit der Taste schalten Sie Ihr Thermostat "EIN" oder "AUS".
EIN: Das Thermostat ist aktiviert und arbeitet nach der Programmierung / manueller Einstellung.
AUS: Das Thermostat ist deaktiviert. Es wird mit dem Hinweis OFF die aktuelle Raumtemperatur angezeigt.
www.infrarotheizung-versand.de, Gartenstrasse 54/56, 08248 Klingenthal, Tel.: 037467 - 7 94 93 9, Fax: 037467 - 7 94 93 8
Digital-Raumthermostat
IR-V 100 TS
Anzeige im Display zeigt den eingeschalteten Zustand des Verbrauchers an.
"abwärts" (Symbol
nach ca. 5 Sekunden ist die KEY LOCK Funktion ein- oder ausgeschalten .
nach usw.
und .
TOUCHSCREEN
Das Thermostat sollte so montiert werden, dass der Sollwert - Raumtemperatur -
ohne Beeinflussung durch andere Wärmequellen abgenommen werden kann.
beeinflusst wird durch andere Wärmequelle wie;
- Sonneneinstrahlung
- Heizungsgeräte
- Feuerstelle
- Zugluft
- Aussenwände
) ein.
drücken --> die Stundenanzeige blinkt nun.
bestätigen.
bestätigen.
Page 1 of 6
TOUCHSCREEN bedient.
