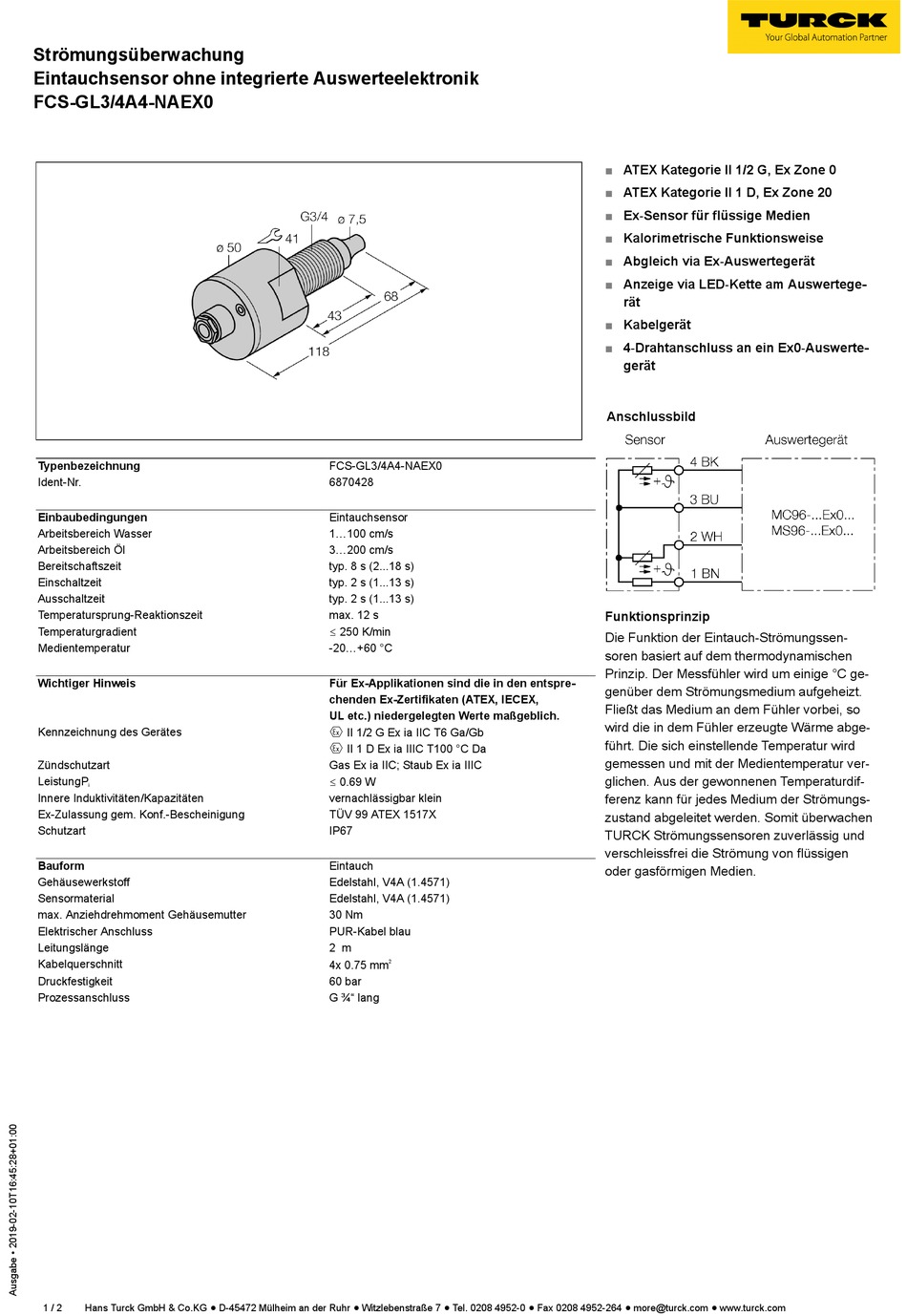

turck FCS-GL3/4A4-NAEX0 Betriebsanleitung

Strömungsüberwachung
Eintauchsensor ohne integrierte Auswerteelektronik
FCS-GL3/4A4-NAEX0
Typenbezeichnung
Ident-Nr.
Einbaubedingungen
Arbeitsbereich Wasser
Arbeitsbereich Öl
Bereitschaftszeit
Einschaltzeit
Ausschaltzeit
Temperatursprung-Reaktionszeit
Temperaturgradient
Medientemperatur
Wichtiger Hinweis
Kennzeichnung des Gerätes
Zündschutzart
LeistungP
i
Innere Induktivitäten/Kapazitäten
Ex-Zulassung gem. Konf.-Bescheinigung
Schutzart
Bauform
Gehäusewerkstoff
Sensormaterial
max. Anziehdrehmoment Gehäusemutter
Elektrischer Anschluss
Leitungslänge
Kabelquerschnitt
Druckfestigkeit
Prozessanschluss
1 / 2 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
FCS-GL3/4A4-NAEX0
6870428
Eintauchsensor
1...100 cm/s
3...200 cm/s
typ. 8 s (2...18 s)
typ. 2 s (1...13 s)
typ. 2 s (1...13 s)
max. 12 s
ð 250 K/min
-20...+60 °C
Für Ex-Applikationen sind die in den entspre-
chenden Ex-Zertifikaten (ATEX, IECEX,
UL etc.) niedergelegten Werte maßgeblich.
É II 1/2 G Ex ia IIC T6 Ga/Gb
É II 1 D Ex ia IIIC T100 °C Da
Gas Ex ia IIC; Staub Ex ia IIIC
ð 0.69 W
vernachlässigbar klein
TÜV 99 ATEX 1517X
IP67
Eintauch
Edelstahl, V4A (1.4571)
Edelstahl, V4A (1.4571)
30 Nm
PUR-Kabel blau
2 m
4x 0.75 mm 2
60 bar
G ¾" lang
■ ATEX Kategorie II 1/2 G, Ex Zone 0
■ ATEX Kategorie II 1 D, Ex Zone 20
■ Ex-Sensor für flüssige Medien
■ Kalorimetrische Funktionsweise
■ Abgleich via Ex-Auswertegerät
■ Anzeige via LED-Kette am Auswertege-
rät
■ Kabelgerät
■ 4-Drahtanschluss an ein Ex0-Auswerte-
gerät
Anschlussbild
Funktionsprinzip
Die Funktion der Eintauch-Strömungssen-
soren basiert auf dem thermodynamischen
Prinzip. Der Messfühler wird um einige °C ge-
genüber dem Strömungsmedium aufgeheizt.
Fließt das Medium an dem Fühler vorbei, so
wird die in dem Fühler erzeugte Wärme abge-
führt. Die sich einstellende Temperatur wird
gemessen und mit der Medientemperatur ver-
glichen. Aus der gewonnenen Temperaturdif-
ferenz kann für jedes Medium der Strömungs-
zustand abgeleitet werden. Somit überwachen
TURCK Strömungssensoren zuverlässig und
verschleissfrei die Strömung von flüssigen
oder gasförmigen Medien.
