DUSS PX 78 Bedienungsanleitung
Quicklinks
Bedienungsanleitung
Kombihammer PX 78
Technische Daten
Nennaufnahmeleistung
Nennspannung
Nennaufnahmestrom
Frequenz
Maschinengewicht
Bohrerdrehzahl bei Belastung
Schlagzahl bei Belastung
Bohrbereich mit Vollbohrer
Bohrbereich mit Hammerbohrkrone
Bohrleistung Ø 35 mm in hartem Beton C45/55
Einzelschlagenergie
Meißelleistung in hartem Beton C45/55 mit Spitzmeißel
Werkzeugaufnahme
dauergeschmiert
schwenkbarer Seitenhandgriff und einschraubbarer Zusatzhandgriff
Ein-/Ausschalter mit Arretierung am Schalterdrücker für Dauerbetrieb
Umschalthebel Hammerbohren/Meißeln
Sicherheits-Rollenkupplung
elektronische Drehzahl- und Schlagkraftkonstanthaltung, Volllastdrehzahl = Leerlaufdrehzahl
Drehzahl und Schlagkraft am Stellrad stufenlos einstellbar
Serviceanzeige
selbstabschaltende Kohlebürsten
Schutzklasse II nach EN 60745
funk- und fernsehentstört nach EN 55014
Technische Änderungen vorbehalten

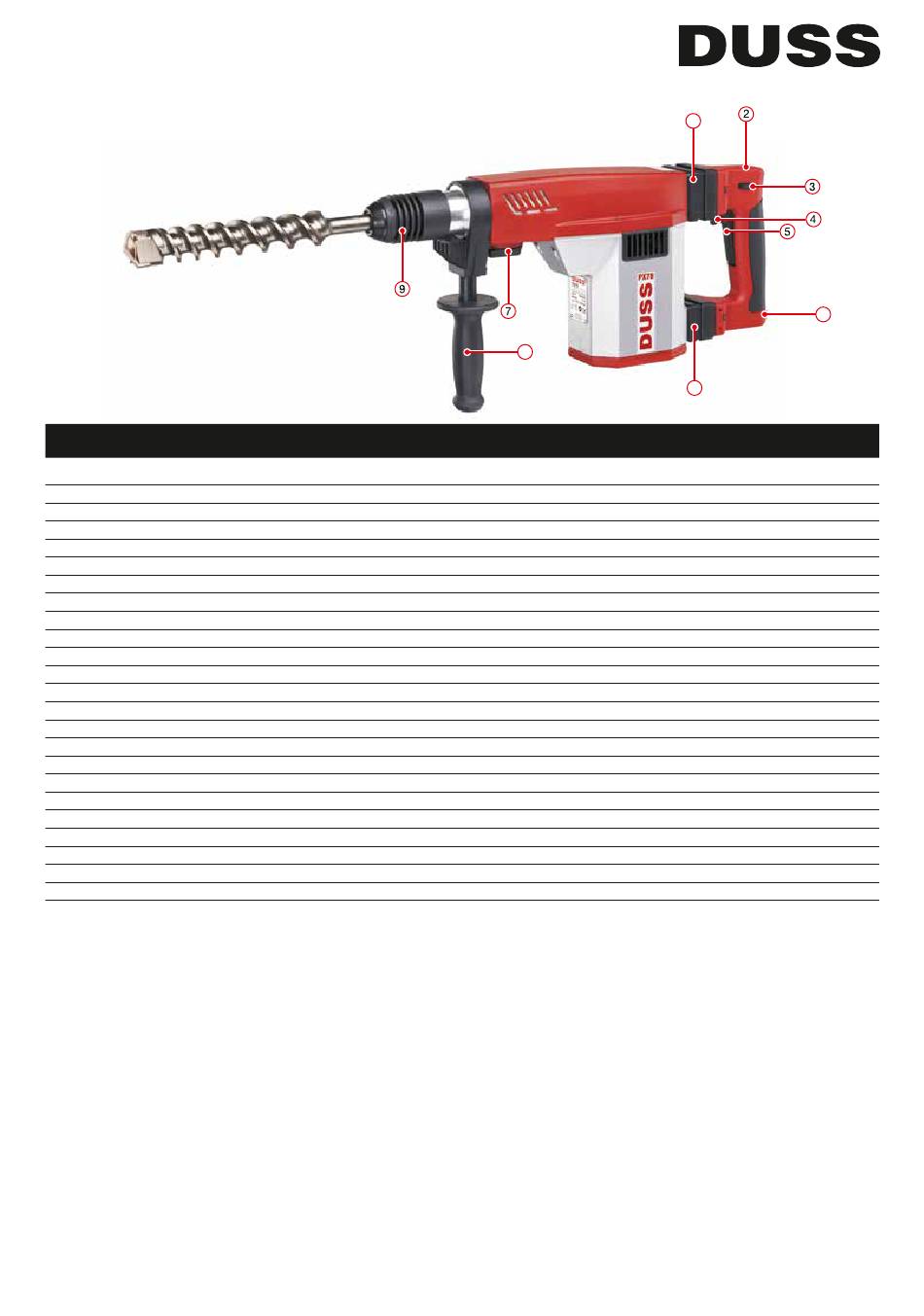

Komponenten und Bedienelemente
1 · Vibrationsdämpfung RVA
2 · Aufnahme für Zusatzhandgriff
3 · Stellrad für Drehzahl und Schlagkraft
4 · Arretierung für Schalterdrücker
5 · Schalterdrücker
6 · Serviceanzeige
7 · Umschalthebel
8 · schwenkbarer Seitenhandgriff
9 · Verriegelungshülse
Anwendungsbereich
Der Kombihammer PX 78 ist zum Bohren und Meißeln in
Beton, Stein und Ähnlichem geeignet. Für Schäden durch nicht
bestimmungsgemäßen Gebrauch haftet allein der Benutzer.
www.duss.de
8
Elektrischer Anschluss
Zum Schutz gegen unbeabsichtigten Anlauf vor Pflege-,
Wartungs-, Instandhaltungsarbeiten und jedem Werkzeugwechsel
Netzstecker aus der Steckdose ziehen.
Das Gerät ist nach Schutzklasse II aufgebaut, deshalb das
Maschinengehäuse nicht anbohren, nicht beschädigen, nicht erden
und vor Nässe schützen. Die auf dem Typenschild angegebene
Nennspannung muss mit der Netzspannung übereinstimmen.
Verwenden Sie nur für den Einsatzbereich zugelassene
Verlängerungskabel mit ausreichendem Querschnitt.
Werkzeug einsetzen und wechseln
Das Gerät vom elektrischen Netz trennen. Einsteckende des
Werkzeuges reinigen und mittels beigefügter Fetttube mit einem
Fettfilm versehen. Verriegelungshülse (9) zurückziehen. Werkzeug
einsetzen und drehen bis es in die Führungsnuten einrastet, dann
Originalbedienungsanleitung PX 78
1
6
1
PX 78
1500 W
230 V
7,1 A
50 - 60 Hz
7,6 kg
170 - 310 U/min
1800 - 3370 Schläge/min
Ø 12 - 80 mm
Ø 45 - 150 mm
160 mm/min
4,5 - 10 J
ca. 200 kg/h
SDS-max
1
