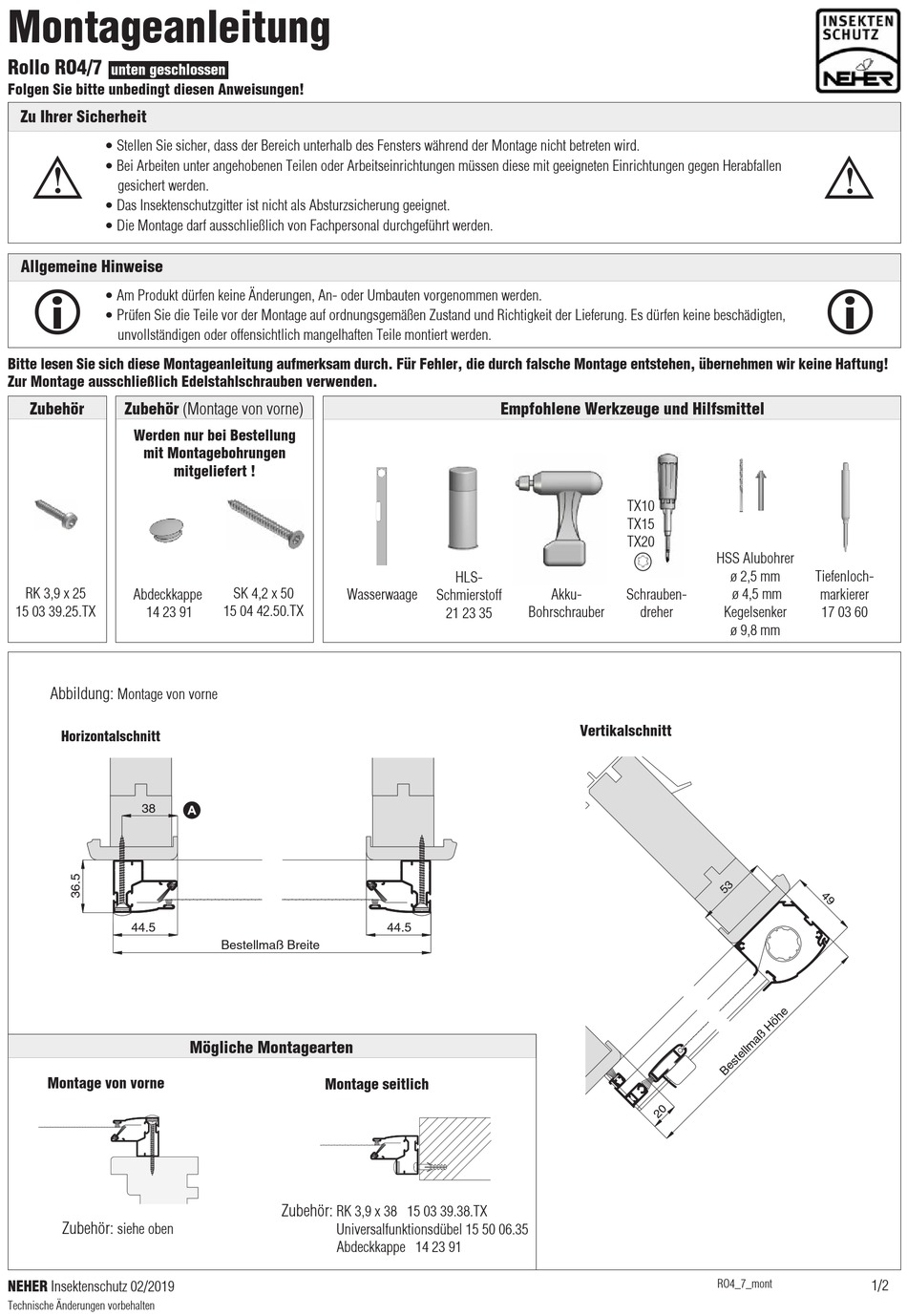

Neher RO4/7 Montageanleitung

Montageanleitung
Rollo RO4/7
unten geschlossen
Folgen Sie bitte unbedingt diesen Anweisungen!
Zu Ihrer Sicherheit
• Stellen Sie sicher, dass der Bereich unterhalb des Fensters während der Montage nicht betreten wird.

�
• Bei Arbeiten unter angehobenen Teilen oder Arbeitseinrichtungen müssen diese mit geeigneten Einrichtungen gegen Herabfallen
gesichert werden.
• Das Insektenschutzgitter ist nicht als Absturzsicherung geeignet.
• Die Montage darf ausschließlich von Fachpersonal durchgeführt werden.
Allgemeine Hinweise

• Am Produkt dürfen keine Änderungen, An- oder Umbauten vorgenommen werden.
• Prüfen Sie die Teile vor der Montage auf ordnungsgemäßen Zustand und Richtigkeit der Lieferung. Es dürfen keine beschädigten,
unvollständigen oder offensichtlich mangelhaften Teile montiert werden.
Bitte lesen Sie sich diese Montageanleitung aufmerksam durch. Für Fehler, die durch falsche Montage entstehen, übernehmen wir keine Haftung!
Zur Montage ausschließlich Edelstahlschrauben verwenden.
Zubehör (Montage von vorne)
Zubehör
Werden nur bei Bestellung
mit Montagebohrungen
mitgeliefert !
RK 3,9 x 25 Abdeckkappe
15 03 39.25.TX
14 23 91
Abbildung:
Montage von vorne
Horizontalschnitt
38
44.5
Montage von vorne
Zubehör:
siehe oben
NEHER Insektenschutz 02/2019
Technische Änderungen vorbehalten
SK 4,2 x 50
Wasserwaage
15 04 42.50.TX
Bestellmaß Breite
Mögliche Montagearten
Montage seitlich
Zubehör:
RK 3,9 x 38 15 03 39.38.TX
Universalfunktionsdübel 15 50 06.35
Abdeckkappe 14 23 91
Empfohlene Werkzeuge und Hilfsmittel
HLS-
Akku-
Schmierstoff
Bohrschrauber
21 23 35
M 1:3
44.5
TX10
TX15
TX20
HSS Alubohrer
ø 2,5 mm
Schrauben- ø 4,5 mm
dreher Kegelsenker
ø 9,8 mm
Vertikalschnitt
Vertikalschnitt
RO4_7_mont

�

Tiefenloch-
markierer
17 03 60
M 1:3
