Inhaltszusammenfassung für Austropool NSC41V18

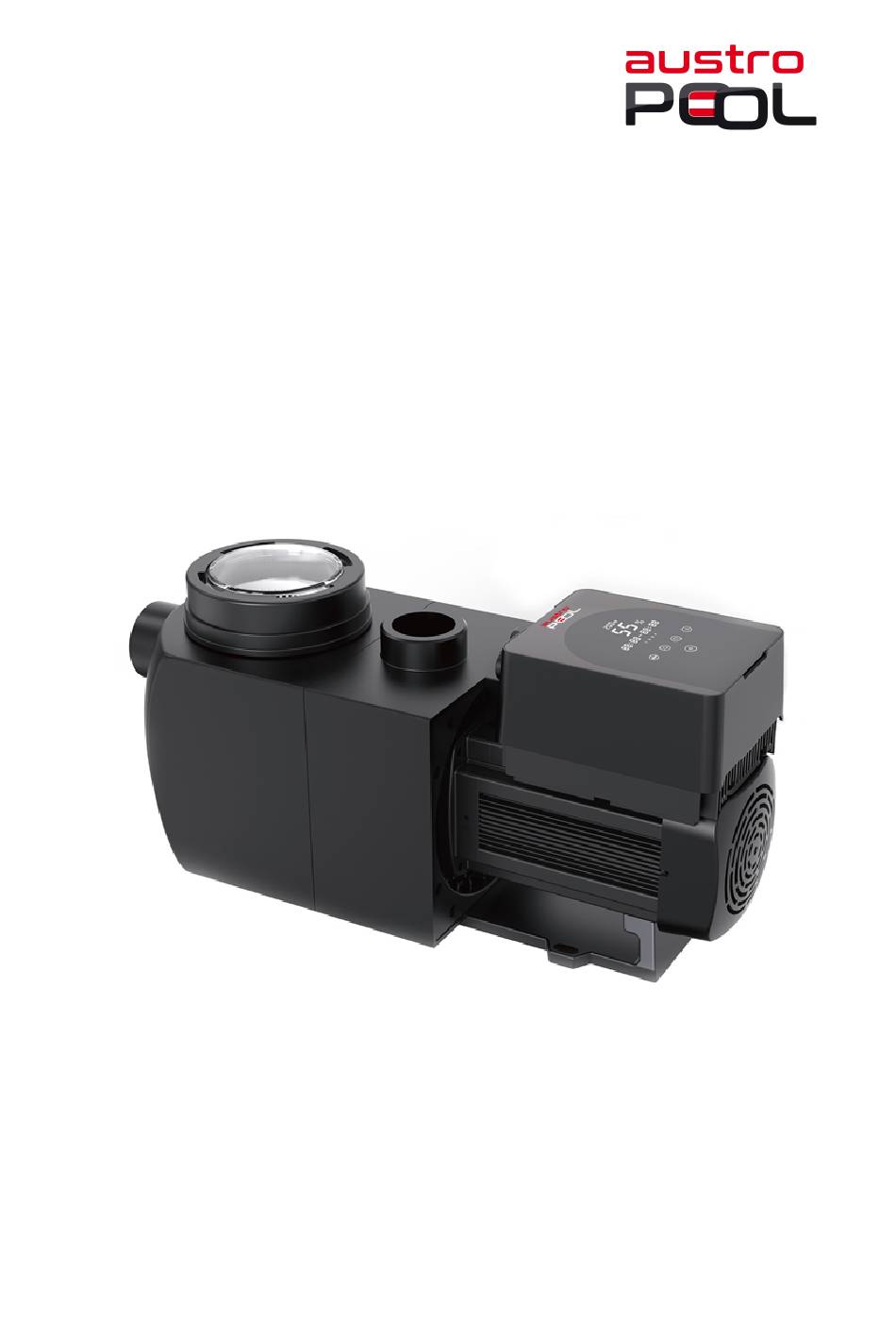

- Seite 1 Chand GmbH INVERTER POOLPUMPE Model: NSC41V18 Model: NSC41V23 Model: NSC41V30 INSTALLATIONS- UND BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. SICHERHEITSHINWEISE UND WICHTIGE INFORMATIONEN ......1 2. TECHNISCHE SPEZIFIKATIONEN ................2 3. GESAMTABMESSUNGEN ....................3 4. INSTALLATION ........................ 3 5. EINSTELLUNG UND BEDIENUNG ................6 6. EXTERNE STEUERUNG ....................10 7. SCHUTZ UND AUSFALL ....................13 8. WARTUNG ........................16 9. -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Diese Anleitung enthält Installations- und Betriebsanweisungen für diese Pumpe. Wenn Sie weitere Fragen zu diesem Gerät haben, wenden Sie sich bitte an Ihren Lieferanten. 1.1 Bei der Installation und Verwendung dieses elektrischen Geräts sollten immer grundlegende Sicherheitsvorkehrungen getroffen werden, einschließlich der folgenden: - GEFAHR EINES ELEKTRISCHEN SCHLAGS. -
Seite 4: Alle Installationen Müssen Mit Erdschluss- Oder Fehlerstromschutzvorrichtungen
1.2 Alle Installationen müssen mit Erdschluss- oder Fehlerstromschutzvorrichtungen ausgestattet sein, die einen Nennfehlerstrom von nicht mehr als 30 mA haben. WARNUNG: • Füllen Sie die Pumpe vor dem Start mit Wasser. Lassen Sie die Pumpe nicht trocken laufen. Bei Trockenlauf wird die Gleitringdichtung beschädigt und die Pumpe beginnt undicht zu werden. -
Seite 5: Gesamtabmessungen
3. GESAMTABMESSUNGEN (mm) Figure 1 4. INSTALLATION 4.1. Standort der Pumpe 1) Installieren Sie die Pumpe so nah wie möglich am Pool, um Reibungsverluste zu reduzieren und die Effizienz zu verbessern, verwenden Sie kurze, direkte Saug- und Rücklaufleitungen. 2) Installieren Sie die Pumpe NICHT an einem feuchten oder nicht belüfteten Ort. Halten Sie Pumpe und Motor mindestens 150 mm von Hindernissen entfernt, Pumpenmotoren benötigen zur Kühlung eine freie Luftzirkulation. - Seite 6 befestigt werden, um unnötige Geräusche und Vibrationen zu vermeiden. 4.2. Rohrleitungen 1) Zur Optimierung der Poolinstallation wird empfohlen, ein Rohr mit einer Größe von 63 mm zu verwenden. Verwenden Sie bei der Installation der Einlass- und Auslassfittings (Verbindungen) das spezielle Dichtmittel für PVC-Material. 2) Die Dimension der Saugleitung sollte gleich oder größer sein als der Durchmesser der Druckleitung, um zu vermeiden, dass die Pumpe Luft ansaugt, was die Effizienz der Pumpe beeinträchtigt.
-
Seite 7: Ventile Und Armaturen
4.3. Ventile und Armaturen 1) Bogen sollten nicht näher als 350 mm am Einlass sein. Installieren Sie keine 90°-Bögen direkt am Pumpeneinlass/-auslass. Ellbogen Zurück zum Pool 63mm 350mm Saugen 63mm Abb. 2 * Größe des Pumpeneinlass-/Auslassanschlusses: optional mit metrischem (50 oder 63 mm) oder zölligem (1,5"... -
Seite 8: Einstellung Und Bedienung
4.4 Prüfung vor Erstinbetriebnahme 1) Prüfen, ob sich die Pumpenwelle frei dreht; 2) Prüfen, ob Netzspannung und -frequenz mit dem Typenschild übereinstimmen; 3) Die Drehrichtung des Motors sollte mit Blick auf das Lüfterrad im Uhrzeigersinn sein; 4) Die Pumpe niemals ohne Wasser betreiben! 4.5 Betriebsbedingungen Umgebungstemperatur -10~42℃... - Seite 9 5.2 Inbetriebnahme: Wenn das Gerät eingeschaltet wird, leuchtet der Bildschirm 5 Sekunden lang vollständig, der Gerätecode wird angezeigt und wechselt dann in den normalen Betriebszustand. Wenn der Bildschirm gesperrt ist, leuchtet nur die Taste ; Zum Entsperren länger als 3 Sekunden gedrückt halten, alle anderen Tasten leuchten auf.
-
Seite 10: Rückspülung
5.4 Rückspülung Der Benutzer kann die Rückspülung oder schnelle Umwälzung in jedem Betriebszustand durch Drücken von starten. Annahme Einstellbereich Zeit 180s Dücken Sie oder um von 0 bis 1500s einzustellen mit 30 Sekunden für jede Stufe Laufleistung 100% 80~100%, Parametereinstellung eingeben (siehe 5.8) Wenn die Rückspülung abgeschlossen oder deaktiviert ist, halten Sie 3 Sekunden lang gedrückt, die Pumpe kehrt in den normalen Betriebszustand vor der Rückspülung... -
Seite 11: Parametereinstellung
spezifische Kapazität oder Durchfluss einzustellen Wiederholen Sie die obigen Schritte, um weitere 3 Timer einzustellen 3 Sekunden gedrückt halten, um die Einstellung zu speichern oder Überprüfen Sie 4 Timer, um sicherzustellen, dass keine ungültige Einstellung vorliegt Hinweis: Die Überschneidungseinstellung der Zeit wird als ungültig betrachtet, die Pumpe läuft nur basierend auf der vorherigen gültigen Einstellung. -
Seite 12: Externe Steuerung
Parame- Beschreibung Voreinstellung Einstellbereich Addresse PIN3 100% 30~100%, in 5% Schritten PIN2 30~100%, in 5% Schritten PIN1 30~100%, in 5% Schritten Rückspülmodus 100% 80~100%, by 5% increments Steuermodus 0: Strom gesteuert 1: Spannung gesteuert Analogeingangs 0 = Keine Ansaugung Selbstansaugung 100% 6. - Seite 13 Anschluss für externe Steuerung Wechselstromeingang Braun L Blau N Gelb und Grün PE Abb. 5 Name Farbe Beschreibung PIN 1 Digitaleingang 4 PIN 2 Schwarz Digitaleingang 3 PIN 3 Weiß Digitaleingang 2 PIN 4 Grau Digitaleingang 1 PIN 5 Gelb Digitale Masse PIN 6 Grün...
- Seite 14 Anmerkung: Die obige Tabelle fasst die zugehörigen Eingangssignale zusammen. a. Digitale Eingabe: Wenn die externe Steuerung des Digitaleingangs aktiviert ist, um PIN1 bis PIN5 zu verbinden, ist die Zuordnung der Kabel zu den einzelnen Geschwindigkeiten wie folgt: Wenn PIN4 mit PIN5 verbunden ist, muss die Pumpe gestoppt werden; wenn getrennt, ist der digitale Controller ungültig;...
-
Seite 15: Schutz Und Ausfall
d. Relaisausgang: Der Ausgang erfolgt über ein Relais L und N mit den folgenden elektrischen Eigenschaften. Eigenschaften des Relaisausgangs Max. möglicher Strom [A] 2.5A Max. mögliche Kraft 500W 7. SCHUTZ UND AUSFALL 7.1 Warnung vor hoher Temperatur und Geschwindigkeitsreduzierung Wenn die Modultemperatur im „Auto-Inverter/Manual-Inverter-Modus“ und „Timer-Modus“ (außer Rückspülung/Selbstansaugung) die Hochtemperatur-Warnauslöseschwelle (81 °C) erreicht, wechselt es in den Hochtemperatur-Warnzustand;... -
Seite 16: Unterspannungsschutz
7.2 Unterspannungsschutz Wenn die Pumpe erkennt, dass die Eingangsspannung weniger als 200 V beträgt, begrenzt das Gerät die aktuelle Laufgeschwindigkeit Wenn die Eingangsspannung kleiner oder gleich 180 V ist, wird die Betriebskapazität auf 70 % begrenzt; Wenn der Eingangsspannungsbereich zwischen 180 V und 190 V liegt, wird die Betriebskapazität auf 75 % begrenzt;... - Seite 17 Saugleitung oder Lecks an irgendeiner Verbindungsstelle, niedriger Wasserstand im Becken und ungehinderte Rücklaufleitungen. • Vibrationen durch unsachgemäße Installation usw. • Beschädigtes Motorlager oder Laufrad (zur Reparatur den Lieferanten kontaktieren). 7.4 Fehlercode Wenn das Gerät einen Fehler erkennt (mit Ausnahme der Strategie zur Reduzierung der Betriebskapazität und des 485-Kommunikationsfehlers), schaltet es sich automatisch aus und zeigt den Fehlercode an.
-
Seite 18: Wartung
8. WARTUNG Reinigen Sie den Siebkorb regelmäßig. Der Korb sollte durch den transparenten Deckel inspiziert und geleert werden, Die folgenden Anweisungen sollten befolgt werden: 1). Stromversorgung trennen. 2). Siebkorbdeckel gegen den Uhrzeigersinn abschrauben und abnehmen. 3). Nehmen Sie das Siebkorb heraus. 4). -
Seite 19: Gewährleistung Und Ausschlüsse
9. GEWÄHRLEISTUNG UND AUSSCHLÜSSE Das Gerät wird in einer handelsüblichen Verpackung versandt. Beim Transport ist das verpackte Gerät sorgsam zu behandeln, es darf nicht feuchter Witterung Prüfen Sie, ob die Transportverpackung unbeschädigt ist. Melden Sie Schäden sofort beim Transportunternehmen, ansonsten geht Ihr Anspruch auf Schadenersatz verloren.
