Inhaltszusammenfassung für Apolco E-SAVER-20

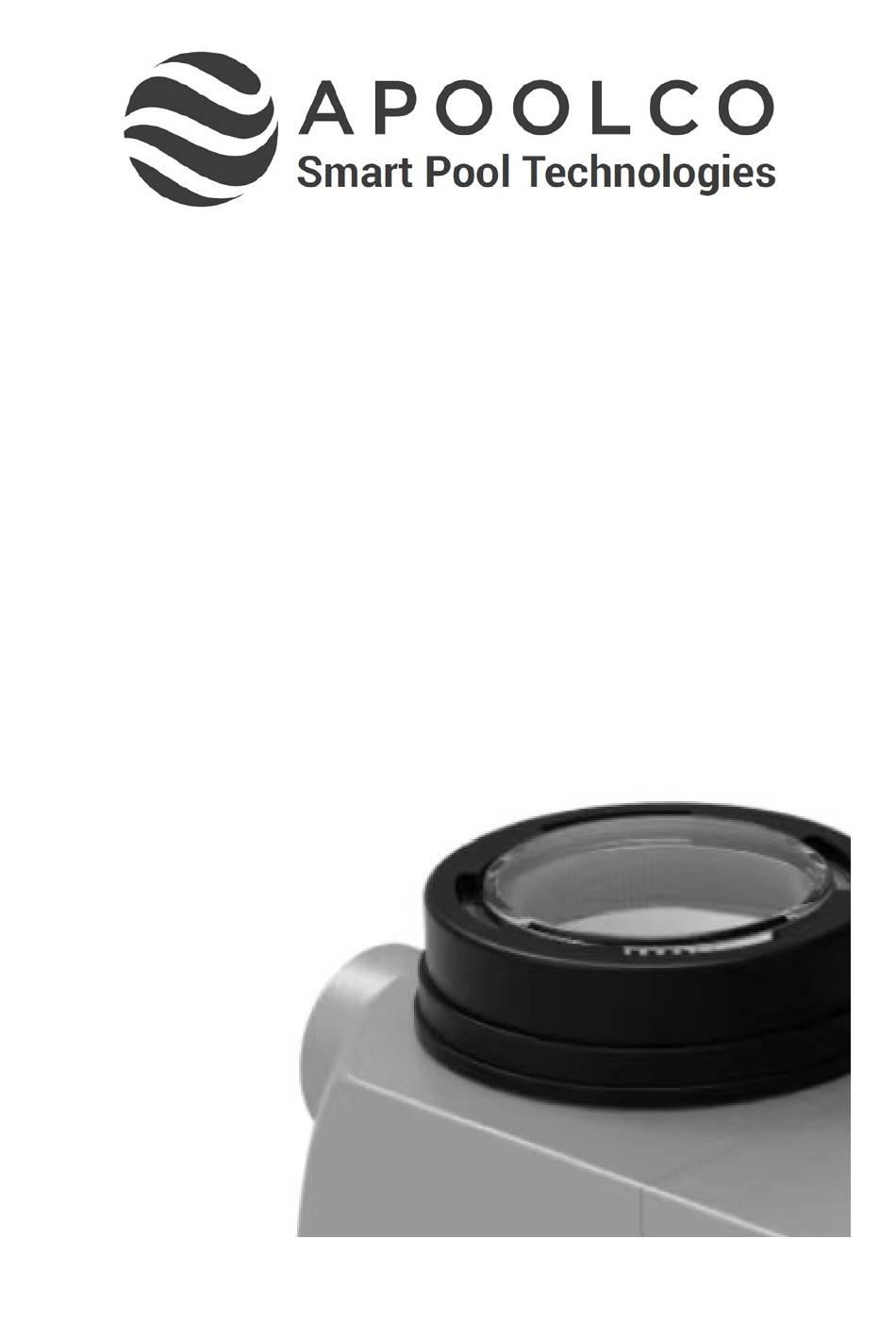

- Seite 1 INVERTER-POOLPUMPE INSTALLATIONS- UND BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. WICHTIGE SICHERHEITSHINWEISE ............................ 1 2. TECHNISCHE DATEN ................................2 3. ABMESSUNGEN (mm) ................................2 4. MONTAGE ..........................Fehler! Textmarke nicht definiert. 5. INSTALLATION UND BEDIENUNG ............................5 6. WLAN BEDIENUNG ................................111 7. EXTERNE STEUERUNG ................................ 18 8. SICHERHEIT UND DEFEKT ..............................220 9. -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Diese Anleitung enthält Installations- und Betriebsanleitungen für diese Pumpe. Wenn Sie weitere Fragen zu diesem Gerät haben, wenden Sie sich bitte an Ihren Lieferanten. 1.1 Bei Installation und Betrieb dieses elektrischen Geräts sollten immer grundlegende Sicherheitsvorkehrungen befolgt werden, einschließlich der folgenden: •STROMSCHLAGGEFAHR. -
Seite 4: Technische Daten
2. TECHNISCHE DATEN Modell Empfohlenes Strom- Qmax Hmax Umwälzung (m³/h) Poolvolumen spannung (m³/h) Bei 8m Bei 10m (m³) (V/Hz) ASPT-20 30-50 0.75 220-240/ 23.7 11.3 17.4 11.6 50/60 ASPT-24 40-70 1.05 26.3 13.9 23.1 19.5 ASPT-30 60-90 28.7 16.7 27.5 25.1 3. -
Seite 5: Montage
4. MONTAGE 4.1. Pumpenstandort Montieren Sie die Pumpe so nah wie möglich am Pool, um Reibungsverluste zu reduzieren und die Effizienz zu steigern, und verwenden Sie kurze, direkte Ansaug- und Rücklaufleitungen. Um direkte Sonneneinstrahlung, Hitze oder Regen zu vermeiden, wird empfohlen, die Pumpe im Innenbereich oder im Schatten aufzustellen. -
Seite 6: Vor Der Erstinbetriebnahme Prüfen
Winkelstück Rücklauf zum Pool 63mm 350mm Ansaugrohr 63mm Abbildung 2 Bei Montage unter dem Wasserspiegel sollten Absperrschieber/Kugelhähne an der Saug- und Rücklaufleitung für die Wartung haben. Der Saugschieber sollte jedoch nicht näher als das Siebenfache des Saugrohrdurchmessers sein, wie in diesem Abschnitt beschrieben. Verwenden Sie ein Rückschlagventil in der Rücklaufleitung, wenn zwischen der Rücklaufleitung und dem Auslass der Pumpe ein signifikanter Höhenunterschied besteht. -
Seite 7: Installation Und Bedienung
4.5 Betriebsbedingungen Umgebungstemperatur Innenraummontage, Temperaturbereich: -10 - 42℃ Wassertemperatur 5℃-50℃ Salzwasserbecken Salzkonzentration bis 0,5 %, also 5 g/l Feuchtigkeit ≤90% RH, （20℃±2℃） Höhe Max. 1000m über dem Meeresspiegel Montage Max. 2m über dem Wasserspiegel Isolierung Klasse F, IP55 5. INSTALLATION UND BEDIENUNG 1 Anzeige am Bedienfeld: ①... -
Seite 8: Verfahren Zur Selbstansaugung
5.2. Start: Wenn das Gerät eingeschalten wird leuchtet der ganze Bildschirm für 5 Sekunden, der Gerätecode wird angezeigt. Dann wechselt das Gerät in den normalen Betriebszustand. Bei Inaktivität von über einer Minute wird der Bildschirm automatisch gesperrt und die Helligkeit des Bildschirms um 1/3 reduziert. - Seite 9 Hinweis: Die Pumpe ist mit automatischem Selbstansaug-Modus ausgestattet. Bei jedem Neustart der Pumpe führt sie automatisch den Vorgang durch. Dies kann in den Parametereinstellungen bearbeitet werden, um die standardmäßige Ansaugfunktion zu deaktivieren (siehe 5.8). Wenn die standardmäßige Ansaugfunktion deaktiviert ist und die Pumpe längere Zeit nicht verwendet wurde, kann der Wasserstand im Korb sinken.
- Seite 10 5.6. Auto-Inverter-Modus Im Auto-Inverter-Modus kann die Pumpe den Systemdruck automatisch erkennen und die Drehzahl des Motors anpassen, um den eingestellten Durchfluss zu erreichen. Bildschirm entsperren, drücken manuellen Inverter-Modus in den Auto-Inverter-Modus zu wechseln. Die Durchflussmenge kann durch Drücken von oder in 1m³/h Schritten eingestellt werden.
-
Seite 11: Timer-Modus
5.7. Timer-Modus Das Ein-/Ausschalten und die Laufleistung der Pumpe können über einen Timer gesteuert werden, der täglich nach Bedarf programmiert werden kann. Rufen Sie die Timer-Einstellung auf, indem Sie drücken. Drücken Sie oder um die Ortszeit einzustellen. Drücken Sie um zu bestätigen und zur Zeit-1-Einstellung zu wechseln. Drücken Sie oder um die gewünschten Laufzeiten, die Kapazität oder... -
Seite 12: Parametereinstellung
5.8 Parametereinstellung Werkseinstellung Halten Sie im Aus-Modus 3 Sekunden gedrückt. wiederherstellen Softwareversion Halten Sie im Aus-Modus 3 Sekunden gedrückt. überprüfen Manuelles Ansaugen Halten Sie im An-Modus für 3 Sekunden gedrückt. Geben Sie die Halten Sie im Aus-Modus für 3 Sekunden gedrückt; Parametereinstellung wenn die aktuellen Parameter nicht angepasst werden müssen, halten (unten angegeben) ein... -
Seite 13: Wlan Bedienung
6. WLAN-BEDIENUNG 6.1 InverFlow Download 6.2 Konto Registrierung Registrieren Sie sich per E-Mail oder Drittanbieteranwendung Android E-Mail-Registrierung www.apoolco.at... -
Seite 14: Zuhause Erstellen
b. Registrierung per Drittanbieteranwendung 6.3 Zuhause erstellen Bitte geben Sie den Heimatnamen ein und wählen Sie den Standort des Geräts (es wird empfohlen, den Standort festzulegen, damit das Wetter korrekt angezeigt wird). www.apoolco.at... - Seite 15 6.4 App Pairing Versichern Sie sich vor dem Start, dass Ihre Pumpe eingeschalten ist. 1. Variante (empfohlen): Mit WLAN und Bluetooth (Netzwerk Voraussetzungen: 2.4GHz; 2.4Ghz und 5GHz in einem Netzwerk; aber kein separates 5GHz Netzwerk) 1) Verbinden Sie Ihr Smartphone mit dem WLAN und aktivieren Sie Bluetooth. Drücken Sie für 3 Sekunden , bis Sie einen Piepton hören.
- Seite 16 2. Variante: Mit WLAN (Netzwerkanforderung: nur 2,4 GHz) Verbinden Sie Ihr Smartphone mit dem WLAN. Drücken Sie 3 Sekunden lang, bis Sie einen Piepton hören, um den Bildschirm zu entsperren. Drücken Sie für 5 Sekunden bis Sie einen Piepton hören, dann lassen Sie die Taste los.
- Seite 17 6.5 Betrieb Verwenden des Auto-Inverter-Modus: Durchflusseinheit ändern Fehlercode-Liste Stromverbrauch in Echtzeit Laufleistung in Echtzeit Betätigen Sie den Drehregler, um den Durchfluss einzustellen Auto-Inverter-Modus Timer Daten An/Aus Rückspülung 2) Im manuellen Inverter-Modus: Echtzeit-Stromverbrauch Echtzeit-Durchflussrate Betätigen Sie den Drehregler, um die Laufleistung einzustellen Manueller Inverter-Modus Timer Daten...
-
Seite 18: Geräte Mit Familienmitgliedern Teilen
6.6 Geräte mit Familienmitgliedern teilen Falls Ihre Familienmitglieder nach der Kopplung das Gerät ebenfalls steuern möchten, lassen Sie bitte zuerst Ihre Familienmitglieder in der App „InverFlow“ registrieren, und dann kann die erstangemeldete Person wie folgt vorgehen: www.apoolco.at... -
Seite 19: Rückmeldung
6.7 Rückmeldung Falls bei der Verwendung Fehler auftreten sollten, können Sie uns gerne Ihr Feedback senden. Anmerkung: 1) Die Wettervorhersage dient nur als Referenz. 2) Die Stromverbrauchsdaten dienen nur als Referenz, da sie durch Netzwerkprobleme und Ungenauigkeiten der Berechnung beeinflusst werden können. 3) Die App kann ohne Vorankündigung aktualisiert werden. -
Seite 20: Externe Steuerung
7. EXTERNE STEUERUNG Die externe Steuerung kann über die folgenden Kontakte aktiviert werden. Wenn mehr als eine externe Steuerung aktiviert ist, ist die Priorität wie folgt: Digitaleingang > Analogeingang > RS485 > Bedienfeldsteuerung Anschluss für konfigurierbare Benutzer- eingänge, einschließlich Digitaleingang, Analogeingang und RS485 AC Strom Eingang Relais Ausgang... - Seite 21 Name Farbe Beschreibung PIN 1 Digitale Eingabe 4 PIN 2 Schwarz Digitale Eingabe 3 PIN 3 Weiß Digitale Eingabe 2 PIN 4 Grau Digitale Eingabe 1 PIN 5 Gelb Digitale Erdung PIN 6 Grün RS485 A PIN 7 Braun RS485 B PIN 8 Blau Analoger Eingang 0 (0-10V oder 0-20mA)
-
Seite 22: Sicherheit Und Defekt
8. SICHERHEIT UND DEFEKT 8.1 Warnung vor Temperaturüberschreitung und Geschwindigkeitsreduzierung Wenn die Modultemperatur im „Auto-Inverter/Manual-Inverter-Modus“ und „Timer- Modus“ (außer während Rückspülung/Selbstansaugung) die Temperaturüberschreitungs -Warnauslöseschwelle (81 °C) erreicht und überschreitet, wird in den Temperaturüber- schreitungs-Warnzustand gewechselt. Wenn die Temperatur zurück auf/unter die Temperaturüberschreitung-Warnauslöseschwelle (78℃) fällt, wird der Hochtemperatur- Warnzustand aufgehoben. - Seite 23 8.3 Fehlerbehebung Problem Mögliche Ursachen und Lösungen Pumpe startet • Stromversorgungsfehler, unterbrochene oder defekte Verkabelung. nicht • Sicherungen durchgebrannt oder thermische Überlastung. • Prüfen Sie die Rotation der Motorwelle auf Hindernisse und Beweglichkeit. • Verursacht durch lange Betriebspause. Trennen Sie die Stromversorgung und drehen Sie die hintere Welle des Motors ein paar Mal mit einem Schraubendreher.
-
Seite 24: Wartung
AC-Stromabtastung Fehler E105 Abnormale DC-Spannung E106 PFC-Schutz E107 Überlastung der Motorleistung E108 Platinen Fehler E201 Fehler beim Lesen der RTC-Zeit E203 EEPROM-Lesefehler des Display Boards E204 Kommunikationsfehler E205 Kein Wasserschutz E207 Ausfall des Drucksensors E208 Ansaugstörung – Kein Wasser Schutz E209 Hinweis: 1. -
Seite 25: Garantieausschluss
10. GARANTIE & AUSSCHLUSS Sollte sich während der Garantiezeit ein Mangel zeigen, wird der Hersteller nach eigenem Ermessen den Artikel oder das Teil auf eigene Kosten und Aufwand reparieren oder ersetzen. Kunden müssen das Garantieanspruchsverfahren befolgen, um diese Garantie in Anspruch nehmen zu können.
