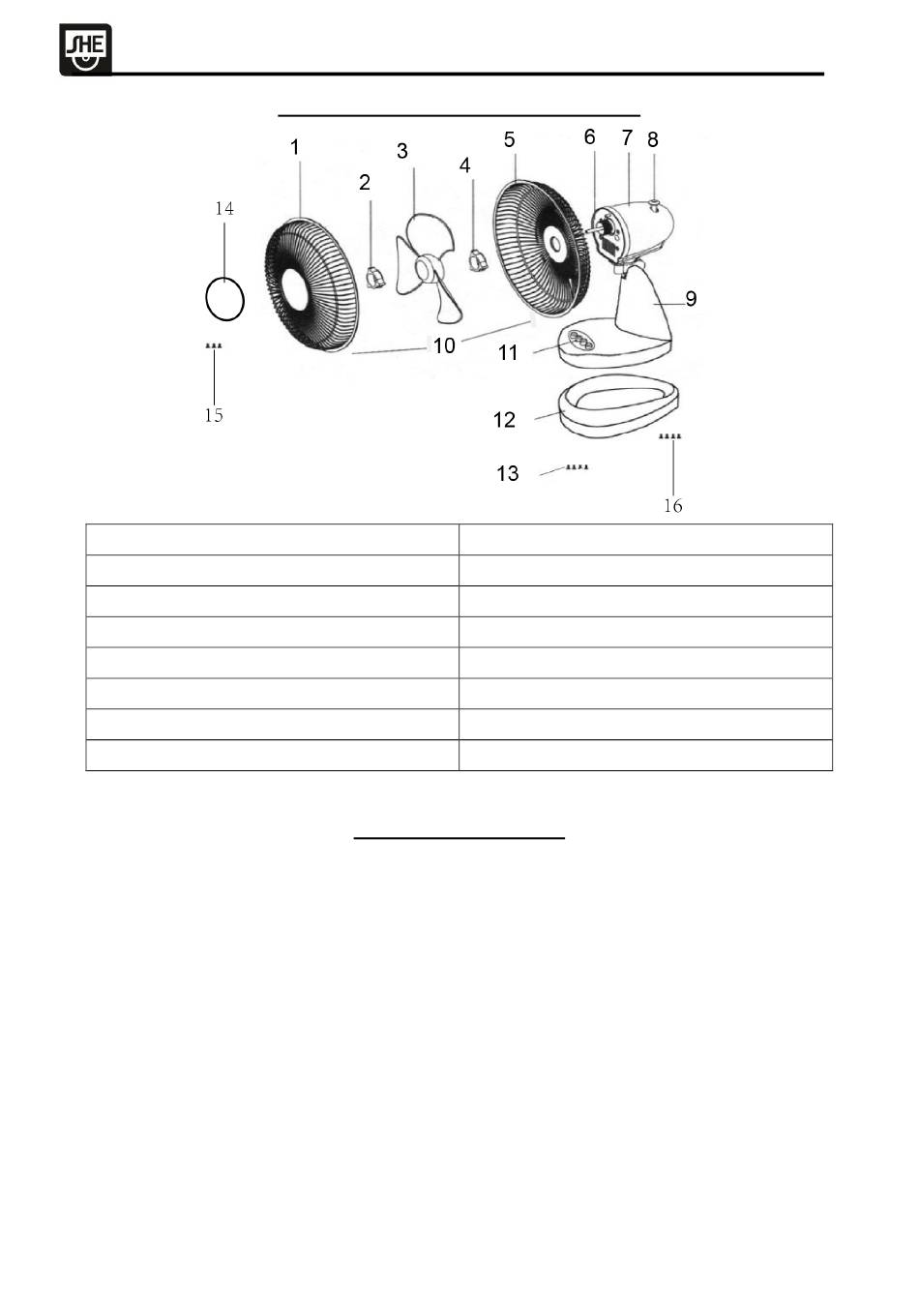

Bezeichnung Der Einzelnen Teile - She She30Ti2001 Bedienungsanleitung

1. Vorderes Schutzgitter
2. Rotorblattschraube
3. Ventilatorflügel
4. Gewindemutter
5. Hinteres Schutzgitter
6. Motorwelle
7. Motorgehäuse
8. Oszillationsknopf
1. Stecken Sie das Standbein mit dem Motorgehäuse (7+9) in den Standfuß (12).
2. Befestigen Sie diese mit den mitgelieferten Schrauben (13) und mit Hilfe eines
Schraubenziehers von unten fest.
3. Bringen Sie anschließend die Plastikuntersetzer (16) auf der Unterseite des Standfußes
an.
4. Schrauben Sie die Rotorblattschraube (2) und die Gewindemutter (4) von der Motorwelle
ab und legen diese beiseite.
5. Setzen Sie nun das hintere Schutzgitter (5) über die Motorwelle (6) und achten darauf,
dass die Öffnung für die Fixierschraube (10) nach unten gerichtet ist.
6. Schrauben Sie die Gewindemutter (4) wieder auf, um das hintere Schutzgitter (5) zu
fixieren.
7. Schieben Sie den Ventilatorflügel (3) so auf die Motorwelle (6), dass er in die dafür
vorhergesehene Einkerbung einrastet.
8. Schrauben Sie nun die Rotorblattschraube (2) auf die Motorwelle (6) auf um die
Ventilatorflügel (3) zu sichern.
9. Bringen Sie nun die Abdeckung für das vordere Schutzgitter (14) an, indem Sie die
mitgelieferten Schrauben (15) verwenden.
All manuals and user guides at all-guides.com

BEZEICHNUNG DER EINZELNEN TEILE

MONTAGEANLEITUNG
Seite 4 von 13
9. Standbein
10. Fixierschraube
11. Bedienfeld
12. Standfuß
13. Schrauben (für den Standfuß)
14. Abdeckung für das vordere Schutzgitter
15. Schrauben (für die Abdeckung)
16. Plastikuntersetzer
