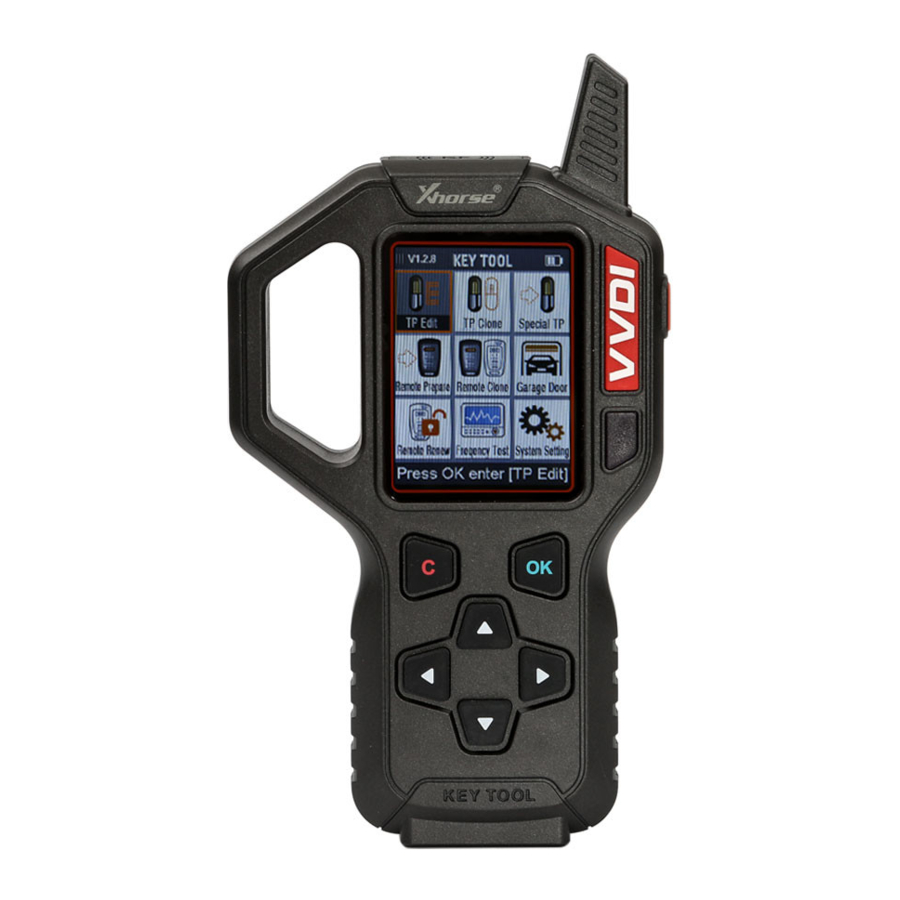

Xhorse KEY TOOL Handbuch

PRODUKTVERPACKUNGSCHECKLISTE

Das Gesamtpaket umfasst die folgenden Artikel. Sollten Artikel fehlen, kontaktieren Sie bitte Ihren Händler.

ÜBERSICHT

GERÄTESCHEMA

EIGENSCHAFTEN

• Integrierte Datenbank mit über 1200 Fahrzeugfernbedienungstypen (weitere Fahrzeugtypen werden kontinuierlich unterstützt)
• Unterstützt verschiedene Arten der Offline-Transponderklonierung
• Integrierte Datenbank mit Hunderten von Schlüssel-Auffrischungsdaten
• Unterstützt die meisten HCS Rolling Code und Fixed Code Fernbedienungs-Klonierungen
• Unterstützt teilweise Non-HCS Rolling Code Fernbedienungs-Klonierungen
• Perfekte Testfunktion für Frequenz, Leistung, IR und Zündspulensignal
• Große Kapazität des Lithium-Akkus gewährleistet eine extrem lange Betriebszeit
• Bonuspunkte-Belohnungssystem

SPEZIFIKATIONEN

ALLGEMEINE INFORMATIONEN

1. Die in dieser Broschüre enthaltenen Beschreibungen, Abbildungen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
2. Bei Verwendung gemäß Bedienungsanleitung beträgt die Garantiezeit drei Jahre.
3. Auch innerhalb der Garantiezeit sind bestimmte Wartungskosten nicht kostenlos, wenn Folgendes eintritt:

• Produktfehlfunktion durch Nichtbeachtung der Bedienungsanleitung
• Fehlfunktion und Schäden durch unautorisierte Reparaturen und Änderungen
• Produktfehlfunktion durch Sturz, Aufprall und falsche Spannung
• Schäden durch höhere Gewalt

BEDIENUNGSANLEITUNG

Die Bedienungsanleitung beschreibt die grundlegenden Bedienabläufe und Vorsichtsmaßnahmen jeder Funktion und listet gleichzeitig einige häufig auftretende Probleme bei der Nutzung dieser Funktion auf. Bitte lesen Sie den Abschnitt Bedienungsanleitung vor Ihrer Arbeit sorgfältig durch.

HAUPTOBERFLÄCHE

TRANSPONDERKLONIERUNG

Unterstützt die Identifizierung aller immobilisierten Transponder auf dem aktuellen Markt, kloniert & bearbeitet teilweise gängige Transponder.

• Unterstützte Transpondertypen zur Bearbeitung
  36/46 (Hitag2), 47 (Hitag3). 48, 4D(40/80), 7935
• Unterstützte Transpondertypen zur Klonierung
  Unterstützt die Offline-Klonierung von 36/46 Original- oder Nachrüsttranspondern
  Unterstützt die Offline-Klonierung von 4D-40 Bit 60 63 83 67 69, etc.
  Unterstützt die Offline-Klonierung von 11/12/13/4c/30/33/42
  Unterstützt die Online-Klonierung von Toyota 72-G Transpondern
  Unterstützt die Online-Klonierung von Hyundai/KIA 70(4D-80) Bit
  Unterstützt die Online-Klonierung von Ford 83-80 Bit
  Unterstützt die Online-Klonierung aller 48
• Unterstützter Transpondertyp zur Entsperrung
  Unterstützt die Entsperrung von Xhorse speziellen 4D, 46 Transpondern
  Unterstützt die Entsperrung aller 7935 gesperrten Transponder

Nach Aufruf der Transponder-Klonierungsfunktion legen Sie den Transponder bitte auf den Transponder-Erkennungsbereich und drücken Sie [0k] zur Identifizierung. Das Identifizierungsergebnis wird wie in Abbildung 2.2 angezeigt.

Drücken Sie für die Transponderbearbeitung. Verwenden Sie die Richtungstasten, um den Cursor zu bewegen oder den Bearbeitungsinhalt zu ändern. Klicken Sie auf [0K] zur Bestätigung.

Drücken Sie für die Transponderklonierung

• Für die teilweise Transponderklonierung ist zunächst eine Zünddatenaufnahme erforderlich; bei anderen Typen ist kein Daten-Sniffing notwendig. Drücken Sie [0K], um die Datenerfassung zu starten.


Wenn die Datenerfassung erfolgreich war, werden die Daten automatisch angezeigt, und gleichzeitig ertönt ein Signalton.

Nach erfolgreicher Ermittlung des Transponderpassworts sollten für die Klonierung verschiedene Original-Transpondertypen die jeweils richtigen Transpondertypen verwenden. Bitte beachten Sie die folgende Liste:

* Bitte beachten Sie den Abschnitt [FAQ], um die häufigsten Probleme während des Betriebs zu lösen.

TRANSPONDERERZEUGUNG

• Unterstützt die Erzeugung von Hunderten von Fahrzeug-Wegfahrsperren-Transpondern. ID36/ID46 Spezialtransponder können mit dem Xhorse SN2 Universal (drahtlose Fernbedienung) erzeugt und wiederverwendet werden.
• Transpondererzeugungsfunktion: Marke→ Fahrzeugmodell → Jahr/Konfiguration. Bitte wählen Sie [Weitere Fahrzeugmodelle], um den Transpondertyp für den nächsten Schritt zu erhalten, falls das passende Fahrzeugmodell nicht gefunden werden kann.

* Achtung: Einige spezielle Transponder können nach der Erzeugung dauerhaft gesperrt werden. Bitte beachten Sie die Hinweise des Tools.

FERNBEDIENUNGSKLONIERUNG

Die Fernbedienungs-Klonierung umfasst HCS/Fixed Code Klonierung, Non-HCS Rolling Code Klonierung und die Fernbedienungs-Bearbeitungsfunktion.

• HCS/Fixed Code Klonierung:
  Unterstützt die Klonierung gängiger Fixed Codes wie PT22XX, LX918, HT6P20, etc.
  Unterstützt die Klonierung und Erzeugung Hunderter von Fahrzeug- und Garagen-HCS Rolling Code Fernbedienungen. Erzeugte Fernbedienungen müssen in die Empfängerbox neu programmiert werden.
  Unterstützt alle Xhorse Universal-Fernbedienungsserien.
• Non-HCS Rolling Code Klonierung:
  Unterstützt die Klonierung aller Fixed Code Fernbedienungen. Unterstützt die Klonierung von Fernbedienungen für teilweise spezielle Fahrzeugmodelle (wie Hornor) ohne wiederholten Code.
  Unterstützt die direkte Klonierung von HCS-Fernbedienungen mit teilweise nicht wiederholtem Code.
  * Dieser Typ unterstützt nur die Klonierung mittels Xhorse Universal Kabel-Fernbedienungsserien
• Fernbedienungsbearbeitung:
  Unterstützt die Bearbeitung von Daten gängiger Fixed Code Formate wie PT22XXs, LX918s, HT6P20s, VD5026s, AX5326s, HT12X etc. und die Emulation mittels Xhorse Universal-Fernbedienung.
  Unterstützt alle Xhorse Universal-Fernbedienungsserien.

• Für die Fernbedienungs-Klonierung, um die Genauigkeit der Frequenzprüfung zu gewährleisten, platzieren Sie die Vorderseite der Fernbedienung nahe am (3) Fernbedienungs-Testbereich und drücken Sie kurz die entsprechenden Tasten auf der Fernbedienung, wie das Gerät es anzeigt. Sobald Daten empfangen werden, piept das Gerät automatisch. Während des Klonierungsvorgangs werden Transpondertyp, Baudrate, Frequenz und Bit-Informationen auf dem Bildschirm angezeigt.


* Achtung: Wenn die Daten nicht empfangen werden können, überprüfen Sie bitte die Batterien der Fernbedienung und stellen Sie sicher, dass die Original-Fernbedienung ein ASK-Code ist.

• Wenn die Frequenzprüfung möglicherweise nicht genau ist, verwenden Sie bitte die Richtungstasten, um den Frequenzwert beim Erzeugen der Fernbedienung manuell zu ändern.


• Die HCS Rolling Code Fernbedienungstypen können beim Klonieren Signalstörungen mit der Original-Fernbedienung verursachen. Benutzer können eine neue Fernbedienung an das Auto anpassen. Beim Klonieren von Fernbedienungen der SN-Serie (drahtlos) sollte die Fernbedienung mit Batterie bestückt und in den Transponder-Erkennungsbereich gelegt werden. Fernbedienungen der N-Serie (kabelgebunden) sollten ohne Batterie und mit einem Programmierkabel an den Fernbedienungs-Programmieranschluss angeschlossen werden.


FERNBEDIENUNGSERZEUGUNG

Das VVDI Key Tool verfügt über eingebaute Fernbedienungsdaten für über 1200 Fahrzeugmodelle (kontinuierlich erweitert), Fernbedienungsbilder und passende Informationen. Benutzer können die relevante Datendatei gemäß dem tatsächlichen Fahrzeugmodell auswählen, eine Xhorse Universal-Fernbedienung verwenden und diese durch Programmierung an die Fahrzeugsteuereinheit anpassen.

• Die Fernbedienungserzeugungs-Marken unterstützen eine personalisierte Rangfolge. Benutzer können [OK] drücken, bis der Markenname grün und transparent wird, dann die Richtungstasten verwenden, um die Anzeigeposition der Marke anzupassen, [OK] drücken, um zu bestätigen, und [C] drücken, um den personalisierten Ranglistenmodus abzubrechen und zu beenden.


* Achtung: Einige Chip-on-Board-Fernbedienungen unterstützen nur Xhorse SN-Serien-Fernbedienungen.

• Beim Erzeugen sollte die Fernbedienung der SN-Serie mit Batterie bestückt und in den Transponder-Erkennungsbereich gelegt werden. Fernbedienungen der N-Serie sollten die Batterie entfernt haben und an den Fernbedienungs-Programmieranschluss mit einem Programmierkabel angeschlossen werden.

GARAGENFERNBEDIENUNGSERZEUGUNG

Diese Funktion ist in der aktuellen Version nicht verfügbar; bitte verwenden Sie die Fernbedienungs-Klonierungsfunktion, um die Garagenfernbedienung zu klonieren.

FERNBEDIENUNG AUFFRISCHEN

Das VVDI Key Tool verfügt über Dutzende von Fahrzeugmodellen zur Auffrischung von Fernbedienungen (kontinuierlich ergänzt). Benutzer können einen Auffrischungsadapter oder Lötverbindungen verwenden, um die Platine zur Auffrischung anzuschließen.
* Für die Funktion "Fernbedienung auffrischen" wenden Sie sich bitte an Ihren Händler, um ein Anschlussdiagramm zu erhalten.

FREQUENZPRÜFUNG

Das VVDI Key Tool unterstützt die Prüfung von Frequenz (300-500 MHz), relativer Leistung, Signalmodulation und IR-Signalen.

Beim Prüfen der Frequenz drücken Benutzer die Fernbedienungstaste, um ein Signal zu senden, wie in Abbildung 8.1 gezeigt. Die "grüne Welle", die sich oben links auf dem Bildschirm bewegt, zeigt an, dass der Frequenzwert und das Modulationsergebnis gültig sind. Beim Prüfen von IR richten Sie den IR-Emitterkopf bitte auf den IR-Testbereich. Der Abstand hängt von der Signalstärke ab, im Allgemeinen 15-80 cm. Eine kleine rote Lampe leuchtet am unteren Bildschirmrand auf, wenn ein IR-Signal erkannt wird.
* Achtung: Wenn einige FSK-modulierte Fernbedienungen nicht getestet werden können, drücken Sie bitte die Fernbedienungstaste wiederholt kurz, um sie zu testen.

SONDERFUNKTIONEN

• Alle Schlüssel verloren Test
  Platzieren Sie die Zünddatenaufnahme & Signalprüfung nahe an der Zündspule des Fahrzeugs. Wenn die Spule ein Signal gesendet hat, piept das Werkzeug, was bedeutet, dass die Fahrzeugspule funktioniert. Gleichzeitig zeigt das Werkzeug anhand des gesendeten Signals den in diesem Fahrzeug verwendeten Transpondertyp an. Es werden 3647 und 4D unterstützt, andere Typen noch nicht.
• Toyota Smart Key entsperren
  Unterstützt das Entsperren von 40/80 Bit original Toyota Smart Keys. Legen Sie den originalen Smart Key mit Batterie auf den Transponder-Erkennungsbereich und drücken Sie die Entsperrtaste, um zu starten. Ein intermittierend blinkendes LED-Licht auf der Schlüsselplatine zeigt den erfolgreichen Entsperrvorgang an. Falls fehlgeschlagen, versuchen Sie es bitte erneut, bis die Entsperrung erfolgreich ist.
• VVDI Spezialtransponder
  Wird zur Initialisierung von Xhorse SN-Serien Universal-Fernbedienungsschlüsseln für verschiedene Transpondertypen verwendet, unterstützt 11/12/13/46/47. Nach erfolgreicher Initialisierung kann er zur Erzeugung spezieller Wegfahrsperren-Transponder und zur Anpassung an das Auto verwendet werden.

SYSTEMEINSTELLUNGEN

• Hintergrundbeleuchtungseinstellung
  Bitte verwenden Sie die Auf-/Ab-Taste, um die Hintergrundbeleuchtung anzupassen. Drücken Sie [OK] zur Bestätigung, drücken Sie [C] zum Abbrechen.

• Summer:
  Wählen Sie, ob der Tastenton aktiviert werden soll, jedoch kann der Hinweiston des Tools bei normaler Nutzung nicht ausgeschaltet werden. Drücken Sie [OK], um den Status zu wechseln.
• Sprache :
  Entsprechend den regionalen Unterschieden unterstützt dieses Tool mehrere Sprachen zur Auswahl für Benutzer. Bitte starten Sie das Tool nach dem Sprachwechsel neu. Der Sprachwechsel behält die gleiche Datenbank bei.
• Bluetooth :
  Diese Funktion ist in der aktuellen Version nicht verfügbar und wird in Kürze aktualisiert.
• System-Upgrade:
  Zeigt die Hardware- und Softwareversion an & wie die Firmware aktualisiert wird.

SICHERHEITSHINWEISE UND WARNUNGEN

Um Personenschäden oder Geräteschäden zu vermeiden, sollten Benutzer die Anweisungen dieser Bedienungsanleitung sorgfältig beachten und die folgenden Sicherheitsvorkehrungen treffen:

• Betreiben Sie das Werkzeug immer unter sicheren Bedingungen
• Platzieren Sie das Werkzeug nicht in nassen, öligen oder staubigen Bereichen
• Stellen Sie keine Werkzeuge oder Behälter auf das Gerät
• Bitte verwenden Sie dieses Werkzeug mit örtlicher gesetzlicher Genehmigung
