Einführung

Der VX400 Pro ist ein All-in-One-Controller, der Videoverarbeitungs- und Videosteuerungsfunktionen in einem einzigen Gerät vereint. Ausgestattet mit 4 Ethernet-Ports, unterstützt er drei Betriebsmodi: Videocontroller, Faserwandler und ByPass. Der VX400 Pro kann bis zu 2,66 Millionen Pixel verwalten und eine maximale Breite von 10.240 Pixeln und eine Höhe von 8.192 Pixeln ausgeben, wodurch er sich perfekt für die Steuerung von ultra-breiten und ultra-hohen LED-Bildschirmen vor Ort eignet.

Der VX400 Pro verfügt über leistungsstarke Funktionen zur Videosignalempfang und -verarbeitung und unterstützt eine maximale Auflösung von 4K×2K@60Hz für den Videoeingang. Er kann mehrere Videosignaleingänge verarbeiten und umfasst Funktionen wie 6 Ebenen, Ausgangsskalierung, geringe Latenz und Helligkeits- und Chroma-Kalibrierung auf Pixelebene. Diese Funktionen zusammen liefern eine hervorragende Bildanzeigequalität.

Mit verschiedenen verfügbaren Steuerungsoptionen kann der VX400 Pro über den Drehregler an der Vorderseite, NovaLCT, Unico und die VICP App bedient werden, was Ihnen eine bequeme und mühelose Steuerung bietet.

Der VX400 Pro ist in einem Gehäuse in Industriequalität untergebracht, das in Kombination mit seinen leistungsstarken Videoverarbeitungs- und Übertragungsfähigkeiten ihn robust und gut geeignet für komplexe Betriebsumgebungen macht. Der VX400 Pro eignet sich perfekt für den Einsatz in der mittleren und gehobenen Vermietung, bei Bühnensteuerungssystemen und feinpitch-LED-Bildschirmen.

Merkmale

Mehrere Anschlüsse, freie Eingabe und Ausgabe

• Eine umfassende Palette von Eingangsanschlüssen
  • 1x HDMI 2.0 (IN & LOOP)
  • 2x HDMI 1.3
  • 1x 10G optical fiber port (OPT1)
  • 1x 3G-SDI (IN & LOOP)
  • 1x USB 3.0 (Bilder oder Videos wiedergeben, die auf einem USB-Laufwerk gespeichert sind.)
• Ausgangsanschlüsse
  • 4x Gigabit Ethernet ports
    Ein einzelnes Gerät unterstützt bis zu 2,6 Millionen Pixel und liefert eine maximale Breite von 10.240 Pixeln und eine maximale Höhe von 8192 Pixeln.
  • 2x Glasfaser-Ausgänge
    OPT1 sendet die Ausgabe über die Ethernet-Ports 1~4.
    OPT2 kopiert oder sichert die Ausgabe auf den Ethernet-Ports 1~4.
  • 1x HDMI 1.3
    Für die Monitoranzeige.
  • 1x 3D connector
    Direkten Anschluss eines 3D-Senders von Drittanbietern.

• Selbstanpassender OPT1 für Videoeingang oder Sendekartenausgang
  Dank des selbstanpassenden Designs kann OPT1 je nach angeschlossenem Gerät entweder als Eingangs- oder Ausgangsanschluss verwendet werden.
• Audioeingang und -ausgang
  • Audioeingang zusammen mit HDMI-Quellen
  • 3,5 mm unabhängiger Audioeingang und -ausgang
  • Einstellbare Ausgangslautstärke
• Freie Topologie
  Flexible Bildschirmkonfiguration ohne Rechteckbeschränkung an einem einzelnen Ethernet-Port. Das maximale umschriebene Rechteck des vom Gerät geladenen Großbildschirms muss innerhalb der Geräteladekapazität liegen.
  Spezifische Empfangskarten sind erforderlich.
• Geringe Latenz
  Durch Aktivierung der geringen Latenzfunktion und des ByPass-Modus kann die Geräteverzögerung auf 0 Bilder reduziert werden.
• Ausgangssynchronisation
  Eine an den Videoanschluss des Geräts angeschlossene Eingangsquelle kann als Synchronisationsquelle verwendet werden, um sicherzustellen, dass die Ausgangsbilder aller kaskadierten Einheiten synchron sind.
• EDID-Verwaltung
  Import und Export von EDID-Dateien.

Vielfältige Anzeigemöglichkeiten für flexible Konfiguration

• Einfaches Speichern und Laden von Voreinstellungen
  • Bis zu 256 benutzerdefinierte Voreinstellungen werden unterstützt
  • Laden einer Voreinstellung durch einfaches Drücken einer Taste.
  • Eine Voreinstellung speichern, überschreiben und löschen.
  • Vorschau des in der Voreinstellung gespeicherten Ebenenlayouts.
• Mehrere Ebenenanzeige
• Unterstützt 62K×1K Ebenenressourcen.
  Benutzer können Ebenen in drei verschiedenen Spezifikationen erstellen — 4K×2K, 4K×1K und 2K×1K. Diese Ebenen verwenden jeweils 4x, 2x und 1x 2K Ebenenressourcen, abhängig von der Kapazität des Eingangsquellenanschlusses, der zum Öffnen der Ebenen verwendet wird.
  • Einstellbare Ebenengröße und -position
  • Einstellbare Ebenenpriorität
  • Einstellbares Seitenverhältnis
• OSD-Funktion
  • Unterstützt Text-OSD und Bild-OSD. Für das Text-OSD stehen vier Komponenten zur Verfügung, darunter statisches Text-OSD, dynamisches Text-OSD, Wetter-OSD und Zeit-OSD.
  • Unterstützt die Anpassung von Textinhalt, Schriftart, Schriftfarbe, Größe, Deckkraft und Hintergrundfarbe.
  • Unterstützt die Konfiguration der Scroll-Richtung, der Anfangsposition und der Geschwindigkeit für das dynamische Text-OSD.

• 3D-Funktion

  • Traditionelle Lösung: Verbinden Sie den EMT200 Pro 3D-Emitter mit dem Ethernet-Port des Geräts und verwenden Sie die kompatiblen 3D-Brillen, um ein 3D-Seherlebnis zu genießen.

  • Neue Lösung: Verbinden Sie den 3D-Emitter eines Drittanbieters mit dem 3D-Anschluss des Geräts und verwenden Sie die kompatiblen 3D-Brillen, um ein 3D-Seherlebnis zu genießen.

Hinweis: Wenn die 3D-Funktion aktiviert ist und das Videoquellenformat Side-by-Side oder Top-and-Bottom ist, wird die Ausgabekapazität des Geräts halbiert.

• Personalisierte Bildskalierung

  • Unterstützt drei Arten von Bildskalierungsmodi, einschließlich Vollbild, Pixel zu Pixel und benutzerdefiniert.

• Leistungsstarke Videoverarbeitung

  • Basiert auf den SuperView III Bildqualitätsverarbeitungstechnologien, um eine stufenlose Ausgangsskalierung zu ermöglichen.

  • Ein-Klick-Vollbildanzeige

  • Freies Eingangs-Cropping

• Farbanpassung

  • Unterstützt Ausgangsfarbmanagement, einschließlich Helligkeit, Sättigung, Kontrast und Farbton.

• Helligkeits- und Chroma-Kalibrierung auf Pixelebene

Arbeiten Sie mit der NovaLCT und der NovaStar Kalibrierungssoftware, um die Helligkeits- und Chroma-Kalibrierung an jeder LED zu unterstützen, was Farbabweichungen effektiv beseitigen und die Helligkeits- und Chroma-Konsistenz der LED-Anzeige erheblich verbessern kann, um eine bessere Bildqualität zu ermöglichen. Die Funktion zur Anzeige eines Testbildes auf dem Bildschirm wird ebenfalls unterstützt.

USB-Wiedergabe, zeitsparend und mühelos

• Unterstützt USB-Wiedergabe für sofortige Plug-and-Play-Bequemlichkeit.

Mehrere Gerätemodi und Betriebsmodi, bequem und effizient

• Verschiedene Betriebsmodi

  • Videocontroller

  • Faserwandler

  • ByPass

• Mehrere Steuerungsoptionen

  • Drehregler an der Gerätefrontplatte

  • Unico

    • Sowohl Client-Software als auch Webseitensteuerung werden unterstützt.

  • NovaLCT

  • VICP app

  • Fernbedienung (optional)
    Gerätestandby-Modus aktivieren oder deaktivieren, Bildschirm ein- oder ausschalten, Bildschirmhelligkeit und Ausgangslautstärke anpassen, Voreinstellungen umschalten, USB-Wiedergabeparameter einstellen, Ausgabebildqualität anpassen, Ebenen-Eingangsquellen umschalten und die 3D-Funktion über eine Fernbedienung einstellen.
    Für Beschreibungen der Tasten und Funktionen der Fernbedienung lesen Sie bitte das Benutzerhandbuch.

Datenspeicherung nach Stromausfall und Backup-Design, stabil und zuverlässig

• End-to-End-Backup

  • Backup zwischen Geräten

  • Backup zwischen Eingangsquellen

  • Backup zwischen Ethernet-Ports

  • Backup zwischen OPT- und Ethernet-Ports

  • Dual-Empfangskarten-Backup

• Ethernet-Port-Backup-Test
  Testen Sie, ob die vorgespeicherten Bilder, Backup-Ethernet-Ports und Geräte ohne Ein- und Ausstecken der Ethernet-Kabel wirksam werden.

• Datenspeicherung nach Stromausfall
  Nach einem normalen Herunterfahren oder unerwartetem Stromausfall stellt das erneute Anschließen der Stromversorgung automatisch die zuvor gespeicherten Einstellungen am Gerät wieder her.

• Ein strenger 24/7-Stabilitätstest unter extrem hohen und niedrigen Temperaturen bewies robuste Stabilität und Zuverlässigkeit.

Tabelle 4-1 Funktionseinschränkungen

Tabelle 4-2 Latenz des VX400 Pro

Aussehen

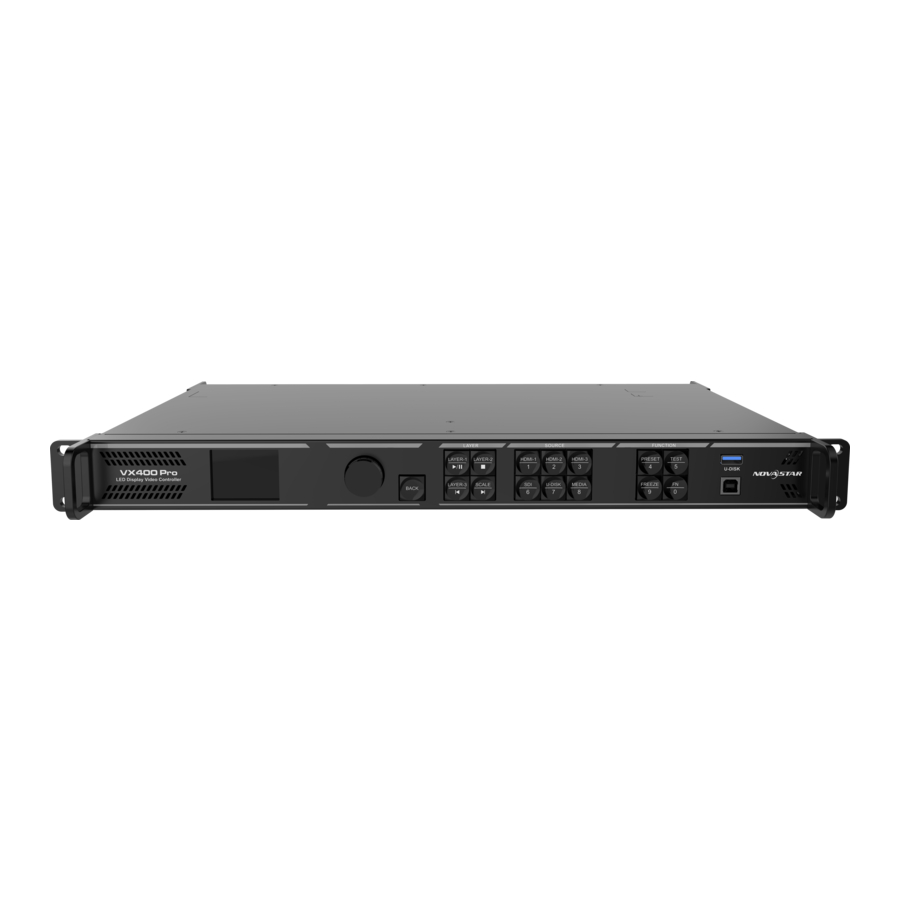

Vorderseite

Die Abbildung dient nur zu Illustrationszwecken. Das tatsächliche Produkt kann aufgrund von Produktverbesserungen abweichen.

Hinweis
Halten Sie den Drehregler und die Taste BACK (Zurück) gleichzeitig für 3 Sekunden oder länger gedrückt, um die Tasten der Vorderseite zu sperren oder zu entsperren.

Rückseite

Die Abbildung dient nur zu Illustrationszwecken. Das tatsächliche Produkt kann aufgrund von Produktverbesserungen abweichen.

Anwendungen

Abmessungen

Spezifikationen

Funktionen der Videoquelle

Hinweis
Die obige Tabelle zeigt nur einige gängige Auflösungen und Ganzzahl-Bildraten. Die Anpassung an dezimale Bildraten wird ebenfalls unterstützt, einschließlich 23.98/29.97/59.94/71.93/119.88 Hz

Hinweise und Vorsichtsmaßnahmen

Hinweise zur Batterie

• Die Batterie ist nicht für den Austausch vorgesehen.
• Das Entsorgen einer Batterie in Feuer oder einem heißen Ofen oder das mechanische Zerdrücken oder Zerschneiden einer Batterie kann zu einer Explosion führen.
• Das Belassen einer Batterie in einer Umgebung mit extrem hohen Temperaturen kann zu einer Explosion oder zum Austreten von brennbarer Flüssigkeit oder Gas führen.
• Eine Batterie, die extrem niedrigem Luftdruck ausgesetzt wird, kann zu einer Explosion oder zum Austreten von brennbarer Flüssigkeit oder Gas führen.

Hinweise zur Installation

Wenn das Produkt im Rack installiert werden muss, sind mindestens 8 M5-Schrauben zur Befestigung zu verwenden. Das Installations-Rack muss ein Gewicht von mindestens 15 kg tragen können.

• Erhöhte Betriebsumgebungstemperatur — Wenn das Gerät in einem geschlossenen oder mehrteiligen Rack-System installiert wird, kann die Betriebsumgebungstemperatur im Rack höher sein als die Raumtemperatur. Daher sollte berücksichtigt werden, das Gerät in einer Umgebung zu installieren, die mit der vom Hersteller angegebenen maximalen Umgebungstemperatur (Tma) kompatibel ist.
• Reduzierter Luftstrom — Die Installation des Geräts in einem Rack sollte so erfolgen, dass die für einen sicheren Betrieb des Geräts erforderliche Luftmenge nicht beeinträchtigt wird.
• Mechanische Belastung — Die Montage des Geräts im Rack sollte so erfolgen, dass durch ungleichmäßige mechanische Belastung keine gefährlichen Zustände entstehen.
• Stromkreisüberlastung — Es ist auf den Anschluss des Geräts an den Versorgungsstromkreis zu achten und die Auswirkungen einer Überlastung der Stromkreise auf den Überstromschutz und die Versorgungsverdrahtung zu berücksichtigen. Bei der Behandlung dieses Problems sollte die entsprechende Berücksichtigung der Geräteschildangaben erfolgen.
• Zuverlässige Erdung — Eine zuverlässige Erdung von Rack-montierten Geräten muss gewährleistet sein. Besonderes Augenmerk ist auf Versorgungsanschlüsse zu legen, die keine direkten Anschlüsse an den Abzweigstromkreis sind (z. B. die Verwendung von Steckdosenleisten).

Sonstiges

• Hinweis: Dieses Produkt darf nur horizontal platziert werden. Nicht vertikal oder über Kopf montieren.

• Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen, wobei der Benutzer möglicherweise angemessene Maßnahmen ergreifen muss.

• Bitte lesen Sie die Spezifikationen sorgfältig durch und verwenden Sie das Produkt gemäß den Anforderungen. Bei Fragen zu den Spezifikationen kontaktieren Sie uns bitte umgehend. Wenn Sie das Produkt unsachgemäß, nicht den Anforderungen entsprechend oder für illegale Zwecke verwenden, sind Sie allein für alle daraus entstehenden Konsequenzen verantwortlich.
