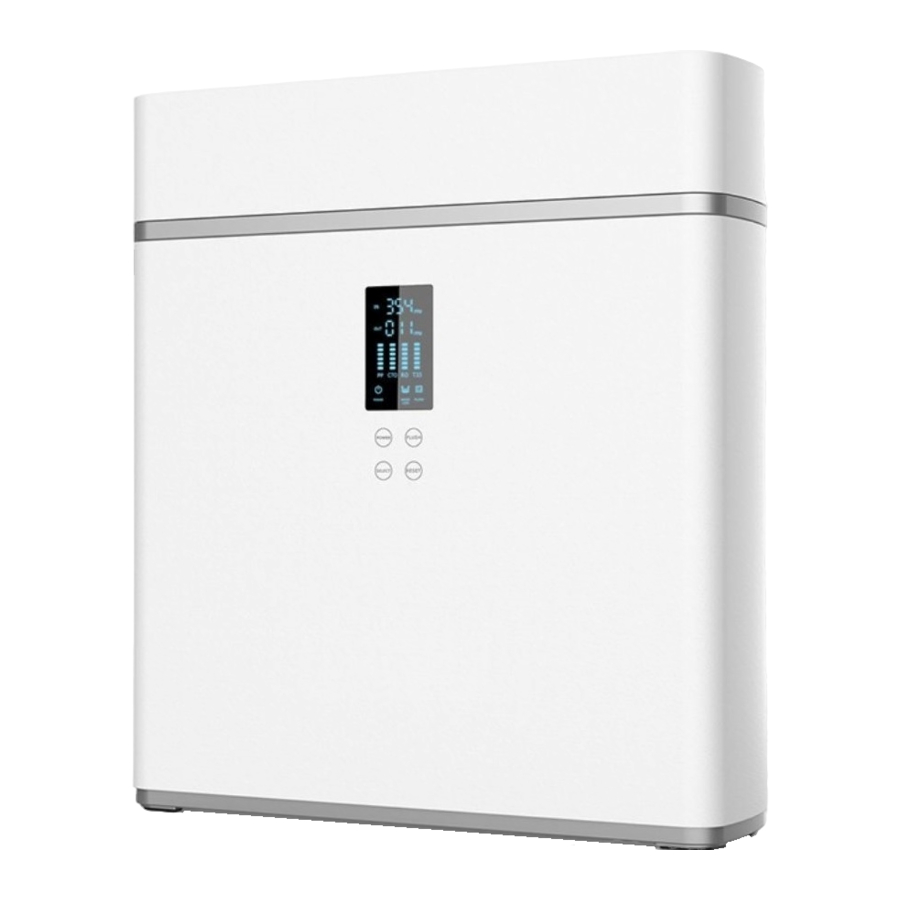

Echo RO Handbuch

LIEFERUMFANG

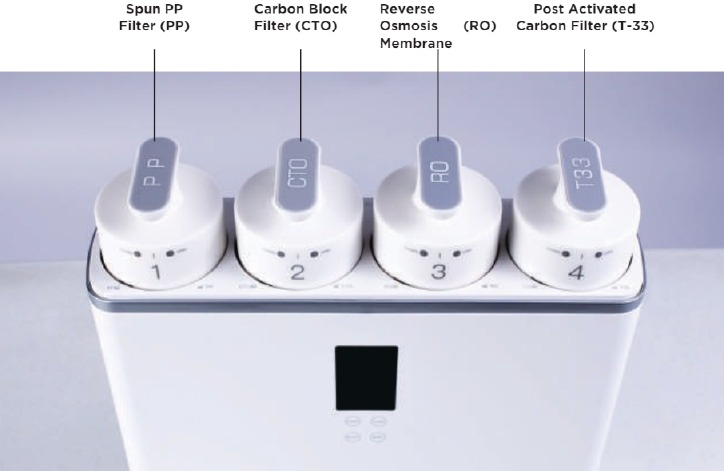

Echo RO Filterkartuschen

• Spun PP Filter (PP)
• Kohleblockfilter (CTO)
• Umkehrosmose (RO)
• Membran-Nachgeschalteter Aktivkohlefilter (T-33)

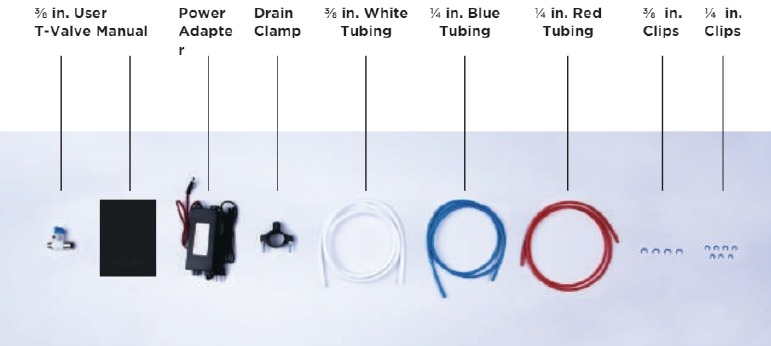

Echo RO Zubehörbox
3/8 Zoll T-Ventil
Benutzerhandbuch
SMPS 24V4A Netzteil mit einem ungeerdeten amerikanischen Stecker
Ablaufklemme mit ¼ Zoll Schnellkupplungsrohr

• 5 ft. weißer ⅜ Zoll Schlauch
• 5 ft. blauer ¼ Zoll Schlauch
• 5 ft. roter ¼ Zoll Schlauch

Schnellkupplungs-Sicherungsclips

• 3/8 Zoll Clips x 2
• 1/4 Zoll Clips x 7

SO INSTALLIEREN SIE DAS SYSTEM

T-Ventil und Quellwasserventil installieren

1. Das Kaltwasserventil schließen.

2. Die Kaltwasserleitung vom Kaltwasserventil lösen.

3. Gewinde des Quellwasserventils und T-Ventils bei Bedarf mit Teflonband umwickeln.

4. Das T-Ventil am Kaltwasserventil anbringen.

5. Den kalten Schlauch vom Echo RO anschließen.

6. Die weiße 3/8" Wasserleitung in das T-Ventil einführen.


HINWEIS
Enthärtetes Quellwasser verlängert die Lebensdauer der RO-Membran.

NICHT an die Heißwasserleitung anschließen. Dies beschädigt Ihr Echo ROTH.

*Stopfen sind an den RO-Einlassanschlüssen angebracht, bitte vor der Installation entfernen.

ABLALEFKLEMME INSTALLIEREN

1. Die 3 Stopfen von den Winkelverbindungen an der Rückseite des Echo RO entfernen.

2. Wählen Sie den Installationsort der Ablaufklemme und bohren Sie ein 1/4 Zoll Loch. Den Schaumstoffstreifen auf die Innenseite der Ablaufklemme, um das Loch herum, kleben.

3. Finden Sie Ihr Schaumstoffpolster. Entfernen Sie den kreisförmigen Ausschnitt. Kleben Sie den klebrigen Teil des Schaumstoffpolsters auf die Innenseite der Ablaufklemme, um das Loch herum.


NICHT durch beide Seiten des Abflussrohrs bohren.

4. Die Ablaufklemme mit den mitgelieferten Muttern und Schrauben am Abflussrohr anbringen.

5. Den roten Schlauch in das 1/4 Zoll Loch schieben und mit einem Sicherungsclip befestigen.

6. Den roten Schlauch in den Winkelanschluss an der Rückseite des Echo RO schieben und den Schlauch mit einem Sicherungsclip befestigen.


Letzte Schritte
Bitte beachten Sie die Installationsanleitung für den Echo RO Wasserhahn, die im Lieferumfang des Echo RO Wasserhahns enthalten ist.

1. Das Kaltwasserventil wieder öffnen.

2. Den Schalter des T-Ventils so drehen, dass er mit dem Schlauch übereinstimmt.


Schneiden Sie den Schlauch sauber ab, um eine schlechte Verbindung und Leckagen zu vermeiden. Der tiefste Punkt der Leitung sollte der Verbindungspunkt zur Ablaufklemme sein. Um übermäßige Geräusche beim Abfließen des Wassers zu vermeiden, stellen Sie sicher, dass die Leitung nicht durchhängt.

ANWEISUNGEN FÜR DIE ERSTE INBETRIEBNAHME

1. Verbinden Sie den Echo RO mit dem Netzteil und dem Überspannungsschutz. Wenn der Echo RO eingeschaltet wird, piept der Echo RO 3 Mal, spült 90 Sekunden lang, und das Spülsymbol blinkt.

2. Spülen Sie den Filter 3 bis 5 Minuten lang, indem Sie den Echo RO Wasserhahn aufdrehen und das Wasser laufen lassen.

3. Schalten Sie den Echo RO ein.

4. Alle Symbole leuchten auf und der Echo RO geht in den Standby-Modus, wenn der Echo RO unter Druck steht. Der Echo RO ist nun einsatzbereit.


WIRD KEIN ÜBERSPANNUNGSSCHUTZ VERWENDET, ERLISCHT IHRE GARANTIE.

Im Betrieb beginnt der Echo RO mit der Wasserausgabe und das Display zeigt eine Echtzeit-Anzeige der gesamten gelösten Feststoffe (TDS) in Teilen pro Million (PPM) vor und nach der Filtration an. Das Display zeigt außerdem die Filterlebensdaueranzeige und die Betriebsanzeigeleuchte.

HINWEIS
Es ist normal, Vibrationsgeräusche zu hören, wenn der Echo RO Wasser produziert.

FILTERKARTUSCHENWECHSEL

Filter-Erinnerungen
Auf dem Display befinden sich 6 beleuchtete Rechtecke, die die Lebensdauer jedes Filters anzeigen. Die Lichter erlöschen nacheinander, während der Filter verwendet wird. Wenn keine Rechtecke mehr leuchten, ist die Lebensdauer des Filters abgelaufen.

HINWEIS
Die Lebensdauer des Filters wird durch die Wasserqualität und den täglichen Wasserverbrauch beeinflusst, daher können die Filterwechselintervalle variieren.
Ersetzen Sie den Filter entsprechend der Filterlebensdaueranzeige.

SO WECHSELN SIE DIE KARTUSCHEN

1. Schalten Sie das Wasser ab und lassen Sie das Wasser aus dem Echo RO ab, um ihn zu entlüften.

2. Option 1
   Schalten Sie das Quellwasser ab und spülen Sie den Druck manuell ab, indem Sie den Echo RO Wasserhahn aufdrehen. Wenn Sie dies tun, ohne den Strom auszuschalten, ertönt das System 10 Mal, um niedrigen Druck anzuzeigen, bis Sie das Wasser wieder einschalten.


Option 2
Spülen Sie den Echo RO manuell, indem Sie die Ein-/Aus-Taste drücken, um das Display zu aktivieren. Halten Sie dann die Spültaste etwa 3 Sekunden lang gedrückt. Der Echo RO spült einige Sekunden lang.

3. Ziehen Sie den Stecker des Echo RO.

4. Öffnen Sie den Deckel.

5. Halten Sie den Kartuschengriff fest und drehen Sie ihn 90° gegen den Uhrzeigersinn, dann ziehen Sie ihn heraus.

6. Ersetzen Sie sie durch die neue Kartusche.
   Richten Sie das Pfeilsymbol auf aus und drehen Sie es 90° im Uhrzeigersinn auf

7. Decken Sie die Kartuschen mit dem Deckel ab.


FILTER NACH DEM AUSTAUSCH ZURÜCKSETZEN

1. Drücken Sie Select (Auswählen) für 3 Sekunden, um den Auswahlmodus aufzurufen.

2. Tippen Sie wiederholt auf Select (Auswählen), bis der richtige Filter ausgewählt ist.

3. Drücken Sie die Reset (Zurücksetzen) Taste. Die Rechtecke der Filterlebensdaueranzeige leuchten wieder auf.


HINWEIS
Der Auswahlmodus wird automatisch beendet, wenn 5 Sekunden lang keine Bedienung erfolgt.

FEHLERBEHEBUNG

PRODUKTSPEZIFIKATIONEN

Quellwasserqualität: Trinkwasser
Spannung und Frequenz: 100-240V, 50/60Hz
Leistungsaufnahme: 96W
Durchfluss von gereinigtem Wasser: 1,2 L/min.
Quellwasseranschluss: Kaltwasserleitung
Schutzklasse: Typ II
TDS des Quellwassers: Je höher der TDS-Wert, desto eher muss der Filter ersetzt werden.
Chlorgehalt des Quellwassers: Je höher der Chlorgehalt, desto eher muss der Kohleblockfilter ersetzt werden.
Rückhalterate: 90% bis 99%
Quellwasserdruck: 0,1 bis 0,04 MPa

SICHERHEITSVORKEHRUNGEN

• Kartuschen gemäß der Filterlebensdaueranzeige ersetzen.
• Verwenden Sie nur das Netzteil, das mit dem Echo RO geliefert wurde.
• Verwenden Sie immer einen Überspannungsschutz, andernfalls erlischt die Garantie.
• Ziehen Sie bei längerer Lagerung das Netzteil ab und schließen Sie das Quellwasserventil.
• Nicht in einer Umgebung von 0°C/32°F oder darunter lagern oder verwenden.
• Beim Bewegen oder Deinstallieren vorsichtig handhaben.
• Wenn der Echo RO über einen längeren Zeitraum nicht verwendet wird (über Nacht, bei Urlaub des Benutzers usw.), schließen Sie das Quellwasser-T-Ventil, um einen Druckstoß zu vermeiden, der Leckagen oder Schäden an Gehäusen und Filtern verursachen könnte. Echo Technologies ist nicht verantwortlich für Schäden, die durch dieses Phänomen verursacht werden.
• Sollten Probleme auftreten, schalten Sie den Strom und das Quellwasser ab. Überprüfen Sie die Fehlerbehebung und wenden Sie sich für weitere Unterstützung an den Kundenservice.

Unsachgemäße Installation und/oder Bedienung kann Ihre Garantie ungültig machen. Bitte schützen Sie Ihre Investition! LESEN SIE DIESES HANDBUCH SORGFÄLTIG DURCH.

SICHERHEITSHINWEISE

Bitte beachten Sie diese Anweisungen, um Stromschläge, Feuer oder Explosionen zu vermeiden, die zu Personenschäden oder Produktschäden führen könnten.

IMMER BEACHTEN

• Immer einen Überspannungsschutz verwenden, andernfalls erlischt die Garantie
• Nur das mitgelieferte Netzteil verwenden
  • Verwenden Sie nur das Netzteil, das mit dem Echo RO geliefert wurde
• Nur vom Hersteller zertifizierte Ersatzteile und Ladekabel verwenden.
  • Kartuschen gemäß der Filterlebensdaueranzeige ersetzen
• Beim Wechseln der Filterkartuschen das Quellwasser abstellen und den Wasserdruck durch Öffnen des Wasserhahns ablassen
• Ziehen Sie bei längerer Lagerung das Netzteil ab und schließen Sie das Quellwasserventil
• Nicht in einer Umgebung von 0 Grad C/32 Grad F oder darunter lagern oder verwenden
• Beim Bewegen oder Deinstallieren vorsichtig handhaben
• Wenn der Echo RO über einen längeren Zeitraum nicht verwendet wird (über Nacht, bei Urlaub des Benutzers usw.), schließen Sie das Quellwasser-T-Ventil, um einen Druckstoß zu vermeiden, der Leckagen oder Schäden an Gehäusen und Filtern verursachen könnte. Echo Technologies ist nicht verantwortlich für Schäden, die durch dieses Phänomen verursacht werden
• Sollten Probleme auftreten, schalten Sie den Strom und das Quellwasser ab. Überprüfen Sie die Fehlerbehebung (siehe unten) und wenden Sie sich für weitere Unterstützung an den Kundenservice.
