Mighty Mule FM231 Handbuch

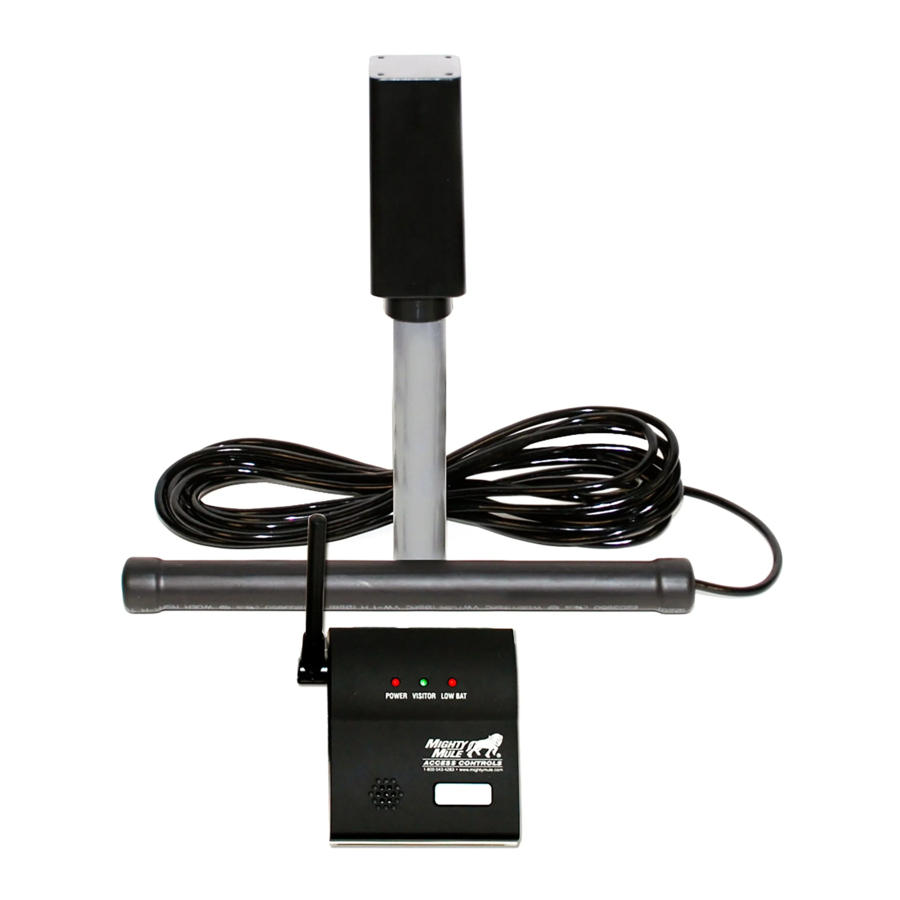

Lieferumfang

1. Sender
2. Sensor
3. Empfänger

4. Transformator
5. Montagepfosten (3 Stk.)

Funktionsweise:
Der elektromagnetische Sensor erkennt sich bewegende Fahrzeuge und sendet ein Signal an den Innenempfänger. Der Innenempfänger wird einen Ton abgeben, wenn er das Signal empfängt.

Installationsübersicht

Der SENSOR sollte unmittelbar neben der Einfahrt vergraben werden, um die Erfassungsreichweite zu maximieren, jedoch mindestens 25 Fuß von Fahrbahnen, Nachbareinfahrten oder großen sich bewegenden Metallobjekten entfernt.
Das Kabel, das den SENSOR und den SENDER verbindet, ermöglicht die Platzierung des SENDERS abseits der Einfahrt, verdeckt in der Landschaft oder näher am EMPFÄNGER.
Die ungefähre maximale Übertragungsreichweite vom
SENDER zum EMPFÄNGER beträgt 400 Fuß. Die Reichweite kann je nach Umgebungsbedingungen wie HF-Interferenzen und Topografie variieren.
Möglicherweise sind einige Anpassungen erforderlich.
HINWEIS: Platzieren Sie den SENDER NICHT direkt im Strahl eines Sprinklers. Der SENDER ist wasserbeständig, aber nicht wasserdicht.
Wenn Sie nicht die volle Länge des Signalkabels vom SENSOR zum SENDER verwenden, rollen Sie das überschüssige Kabel auf und vergraben Sie es neben dem Senderpfahl.

Sensorplatzierung

Bestimmung des Sensorstandorts

Halten Sie einen Bereich von 25 Fuß in alle Richtungen frei von Metallwerkzeugen, Spielzeug und Automobilen, um magnetische Störungen während der Tests und Installation zu vermeiden.

• Bestimmen Sie den optimalen Standort für den SENSOR anhand der Informationen im Abschnitt „Installationsübersicht".
• Graben Sie ein Loch von ca. 1 Fuß Tiefe und 1 Fuß Länge innerhalb von 2 Fuß und parallel zum Rand der Einfahrt.
• Legen Sie den SENSOR flach in das Loch und parallel zur Einfahrt.
• Lassen Sie den SENSOR und das Kabel vorerst unbedeckt.


Für optimale Leistung:

• Platzieren Sie den SENSOR so weit wie möglich von Leistungstransformatoren, Stromleitungen, unterirdischen Gasleitungen und Telefonleitungen entfernt.
• Platzieren Sie den SENSOR abseits des allgemeinen Verkehrs, um eine unerwünschte Aktivierung zu verhindern. Denken Sie daran, dass der SENSOR MAGNETISCHE STÖRUNGEN erkennt, die durch die Masse und Geschwindigkeit eines Fahrzeugs verursacht werden.
• Die Reichweite ist ungefähre und variiert aufgrund von äußeren Interferenzen, Bodentyp, Fahrzeugmasse, Geschwindigkeit usw.
• Es wird empfohlen, das Sensorkabel in einem PVC-Kabelkanal zu verlegen, um versehentliche Beschädigungen zu vermeiden.
• Verlegen Sie das Sensorkabel nicht zusammen mit anderen Kabeln wie Wechselstrom- oder anderen Steuerleitungen in einem Kabelkanal.
• DAS SENSORKABEL KANN NICHT VERLÄNGERT WERDEN.

Senderplatzierung

Bestimmung des Senderstandorts

• Wählen Sie einen Standort für das SENDER-Modul, der weit genug vom Fahrbahnrand entfernt ist, sodass Fahrzeuge es unwahrscheinlich treffen.
• Führen Sie das SENSORKabel durch den PVC-Montagepfosten und stecken Sie es in den Anschluss an der Unterseite des Sender-Moduls.
• Lassen Sie 2" bis 3" Spiel im Kabel, um eine Beschädigung des Steckers beim Entfernen des Senders zu vermeiden.
• Testen Sie den gewählten Standort, bevor Sie den SENDER dauerhaft vergraben und befestigen (siehe Abschnitt „Platzierung des Empfängers und Testen des Systems").

Empfängerbeschreibung

Zurücksetzen

• Drücken und lassen Sie die Mitte des Empfängers (PRESS HERE TO RESET (HIER DRÜCKEN ZUM ZURÜCKSETZEN)) los, um die BESUCHER-LED zu löschen.
• Drücken und halten Sie 5 Sekunden lang (oder bis die POWER-LED zu blinken beginnt), um den 'AUDIO ALARM ON/OFF' (AUDIO-ALARM EIN/AUS) manuell umzuschalten.
• AUDIO ALARM ON (AUDIO-ALARM EIN): Die POWER-LED leuchtet dauerhaft.
• AUDIO ALARM OFF (AUDIO-ALARM AUS): Die POWER-LED hat einen Glüheffekt (sehr langsames Blinken). Wichtig: Das Gerät kehrt nach 8 Stunden im AUDIO ALARM OFF (AUDIO-ALARM AUS)-Modus automatisch in den AUDIO ALARM ON (AUDIO-ALARM EIN)-Modus zurück.

NIEDRIGER BATTERIESTAND DES AUSSENSENSORS

• Die gelbe LED blinkt, wenn die Batterien im Sender/Außengerät schwach sind.

BESUCHER

• Die grüne LED blinkt jedes Mal, wenn ein Fahrzeug erkannt wird (bis zu 5 Blinkzeichen). Beispiel: 3 Blinkzeichen bedeuten, dass das Gerät 3 Fahrzeuge seit dem letzten Drücken der RESET (ZURÜCKSETZEN)-Taste erkannt hat. Wenn die RESET (ZURÜCKSETZEN)-Taste nach der 5. Erkennung nicht gedrückt wird, blinkt die BESUCHER-LED kontinuierlich. Der Alarm ertönt weiterhin, wenn ein Fahrzeug erkannt wird (falls AUDIO ALARM ON (AUDIO-ALARM EIN) ist).

^{STROMVERSORGUNG}

• Die rote LED zeigt an, dass Strom vorhanden ist und das Gerät betriebsbereit ist. DAUERHAFT EIN: Normaler Audio-Alarm ist aktiviert. DAUERHAFT BLINKEND: Audio-Alarm ist vorübergehend für 8 Stunden deaktiviert.

LAUTSTÄRKE

• Drehen Sie den Drehregler im Uhrzeigersinn, um die Lautstärke zu VERRINGERN. Drehen Sie den Drehregler gegen den Uhrzeigersinn, um die Lautstärke zu ERHÖHEN.

Einrichtung von Empfänger und Sender

DIP-SCHALTER
Passen Sie die DIP-Schalter Nr. 3 und Nr. 4 des SENDERS und des EMPFÄNGERS an. Der Empfänger reagiert nur auf Sender mit der gleichen DIP-Schaltereinstellung (3 & 4).
DIP-Schalter Nr. 1 und Nr. 2 bieten vier (4) verschiedene Klingelsequenzen.

TRANSFORMATOR/STROMEINGANG
Stecken Sie den TRANSFORMATOR wie abgebildet in den INPUT 9VDC-Stecker am Empfänger.

Einlegen der Senderbatterien

„AA“ (AA) Batterien müssen an dem Ort eingesetzt werden, an dem der SENDER positioniert wird, um eine ordnungsgemäße Kalibrierung des Senders zu gewährleisten.

• Stellen Sie sicher, dass das SENSORKabel in den SENDER eingesteckt ist.
• Platzieren Sie den SENDER vorübergehend auf dem Montagepfosten im Boden.
• Installieren Sie bei installiertem SENDER am gewünschten Standort zwei (2) „AA“ (AA) Batterien.



Platzierung des Empfängers und Testen des Systems

Empfängerplatzierung

• Platzieren Sie den Innenempfänger an einem geeigneten Ort.
• Stecken Sie den TRANSFORMATOR in eine 110 VAC Steckdose und das Kabel in den INPUT 9VDC-Anschluss des Empfängers.
• Die Power-LED auf der Vorderseite leuchtet auf, und es ertönt ein Bestätigungs-"Beep" (Piep)-Ton.
• Wenn ein Auto den SENSOR passiert, wird ein Signal vom SENDER an den EMPFÄNGER übertragen. Nachdem der EMPFÄNGER das Signal empfangen hat, ertönt ein Klingelton und die grüne BESUCHER-LED blinkt. Die BESUCHER-LED kann durch Drücken der RESET (ZURÜCKSETZEN)-Taste zurückgesetzt werden, dies ist jedoch nicht erforderlich.
• Die LED für NIEDRIGER BATTERIESTAND DES AUSSENSENSORS warnt Sie, wenn die beiden (2) „AA“ (AA) Batterien im Außensender ausgetauscht werden müssen.


Testen des Systems

• Testen Sie die Reichweite und das System, indem Sie eine Person mit einem Auto am SENSOR vorbeifahren lassen, um sicherzustellen, dass der EMPFÄNGER aktiviert wird, wenn das Fahrzeug den SENSOR passiert hat. Küchengeräte oder andere Elektronik können den Empfang stören. Es kann erforderlich sein, die Position des EMPFÄNGERS anzupassen oder zu verlagern, um optimale Ergebnisse zu erzielen. Siehe Abschnitt Fehlerbehebung.

Sensor und Sender dauerhaft installieren

• Sobald das System getestet wurde und funktioniert, entfernen Sie die Batterien und installieren Sie den SENSOR, das SIGNALKABEL und den SENDER dauerhaft.
• Vergraben Sie den SENSOR etwa 1 Fuß tief, flach und parallel, neben der Einfahrt.
• Graben Sie einen schmalen Graben oder Schlitz vom SENSOR zum SENDER-Standort mit einem Spaten oder einem anderen Werkzeug. Das Kabel vom SENSOR zum SENDER sollte mindestens sechs Zoll tief verlegt werden, um mögliche Beschädigungen zu vermeiden.
• Befestigen Sie den SENDER an dem mitgelieferten 3-teiligen PVC-Rohr, indem Sie das untere Drittel des Rohrs in den Boden eingraben und die Erde um das Rohr herum feststampfen. Decken Sie den SENDER NICHT mit einer Metallabdeckung ab, da dies Signalstörungen verursachen würde.
• Befestigen Sie den Sender-Montagepfosten im Boden, sodass der SENDER aufrecht und etwa 1 Fuß über dem Boden steht.
• Ersetzen Sie die Batterien.


Empfindlichkeitseinstellung

• Die ERFASSUNGSREICHWEITE kann von etwa 3 bis 12 Fuß Radius vom SENSOR eingestellt werden.
• Das Potentiometer variiert den Empfindlichkeitsbereich des SENSORS, um zu verhindern, dass unerwünschte bewegliche Metallobjekte den Alarm auslösen, wie z.B.: bewegliche Tore, Metallspielgeräte, Garagentore, anderer Fahrzeugverkehr usw.
• Bei auf das Maximum von 12 Fuß eingestellter Reichweite wird ein großes, sich langsam bewegendes Metallobjekt bis zu 12 Fuß vom SENSOR entfernt erkannt, während ein kleines, sich langsam bewegendes Metallobjekt möglicherweise nicht in derselben Entfernung erkannt wird.


Fehlerbehebung

System erkennt Fahrzeuge nicht

• Entfernen Sie die äußere Abdeckung des Senders und prüfen Sie, ob die LED blinkt, wenn ein Fahrzeug den Sensor passiert. Die LED zeigt an, dass ein Fahrzeug erkannt wurde und es sendet.
• Liegt der Abstand zur Basiseinheit innerhalb der maximalen Reichweite von 400 Fuß? Beachten Sie, dass Blätterwerk, Bäume und Gebäude in der Sichtlinie vom Sender zur Inneneinheit die Übertragungsreichweite reduzieren.
• Metallgebäude wie Mobilheime können das Signal blockieren. Versuchen Sie, die Inneneinheit nahe an einem Fenster zu platzieren, das zum Außensensor zeigt.
• Küchengeräte oder andere Elektronik können den Empfang stören. Es kann erforderlich sein, die Position des EMPFÄNGERS anzupassen oder zu verlagern, um optimale Ergebnisse zu erzielen.
• Sind die DIP-Schalter Nr. 3 und Nr. 4 an der Innen- und Außeneinheit gleich eingestellt?
• Stellen Sie sicher, dass die Lautstärkeregelung des Empfängers aufgedreht ist.
• Entfernen Sie die „AA“ (AA) Batterien – stellen Sie sicher, dass sich keine großen Metallobjekte oder Fahrzeuge innerhalb von 12 Fuß des SENSORS befinden – setzen Sie die „AA“ (AA) Batterien wieder ein und geben Sie ihm 60 Sekunden Zeit zur Neukalibrierung.
  • Ersetzen Sie die SENDER-Batterien, wenn die Batteriestandsanzeige des Innen-EMPFÄNGERS aufleuchtet.
  • Verwenden Sie an Orten, an denen das Wetter variiert, Lithium-Alkaline „AA“ (AA) Batterien für die beste Leistung.
    HINWEIS:Die Besucher-LED bleibt beleuchtet, bis die RESET (ZURÜCKSETZEN)-Taste gedrückt wird.
• Ist der Sensor wie abgebildet nahe der Einfahrt installiert?

Sensor erkennt Fahrzeuge auf der Straße

• Ist der Sensorfühler mindestens 25 Fuß vom Fahrbahnrand entfernt? Versuchen Sie, den Sensor weiter von der Straße weg zu bewegen. Denken Sie daran, ihn nahe am Rand der Einfahrt zu halten.
• Stellen Sie die Empfindlichkeitsregelung ein, um die Empfindlichkeit zu reduzieren. Nehmen Sie kleine Änderungen vor, bis keine Straßenfahrzeuge mehr erkannt werden. Gegen den Uhrzeigersinn vorgenommene Einstellungen machen den Sensor weniger empfindlich.

Indoor-Basiseinheit erkennt Alarm von Nachbareinfahrt

• Wählen Sie einen anderen SENDER/EMPFÄNGER-Code mithilfe der DIP-Schalter Nr. 3 und Nr. 4 am Sender und an der Inneneinheit. Die DIP-Schalter Nr. 3 und Nr. 4 müssen sowohl für den SENDER als auch für den EMPFÄNGER exakt gleich eingestellt sein.
