Autonomous Ergo Handbuch
GESAMTMASSE
EINHEIT:MM

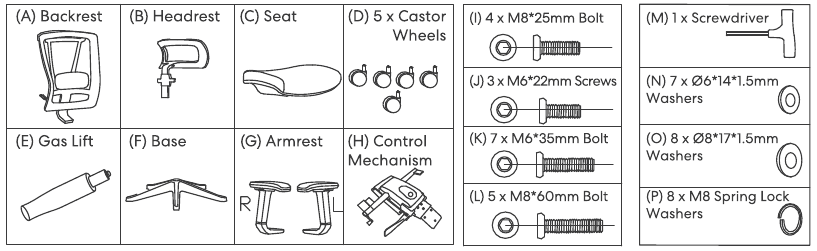

TEILELISTE
Montageanleitung
Schritt 1
Drehen Sie das Fußkreuz (F) um. Stecken Sie jede Laufrolle (D) in eines der 5 Beine und drücken Sie sie fest nach unten.
Schritt 2
Drehen Sie das Fußkreuz (F) wieder um. Stecken Sie die Gasfeder (E) in die Mitte des Fußkreuzes.
Schritt 3
Nehmen Sie beide Armlehnen (G) (R+L) und befestigen Sie diese mit den mitgelieferten Schrauben (K), Unterlegscheiben (N) und dem Schraubendreher (M) unter der Sitzplatte (C).
Schritt 4
Platzieren Sie den Kontrollmechanismus (H) auf der Unterseite des Sitzes (C), wie in der Abbildung unten gezeigt, und drücken Sie ihn wie durch den großen Pfeil in der Abbildung angezeigt an seinen Platz.
Schritt 5
Befestigen Sie den Kontrollmechanismus (H) am Sitz (C): Führen Sie die Schrauben (L) zusammen mit den Federringen (P) und Unterlegscheiben (O) in die diagonal gegenüberliegenden Löcher ein, wie in der Abbildung unten gezeigt. Ziehen Sie die Schrauben mit dem mitgelieferten Schraubendreher (M) fest.
Schritt 6
Wiederholen Sie Schritt 5 mit den 2 verbleibenden Löchern.
Schritt 7
Befestigen Sie die Rückenlehne (A) am Sitz (C): Führen Sie die Schrauben (l) zusammen mit den Federringen (P) und Unterlegscheiben (O) in die 3 Löcher ein, wie in der Abbildung unten gezeigt. Ziehen Sie die Schrauben mit dem mitgelieferten Schraubendreher (M) fest.
Schritt 8
Sobald Rückenlehne (A), Sitz (C), Armlehnen und Kontrollmechanismus (H) fest angebracht und gesichert sind. Setzen Sie die Baugruppe auf das zuvor montierte Gasfeder-Fußkreuz.
Schritt 9

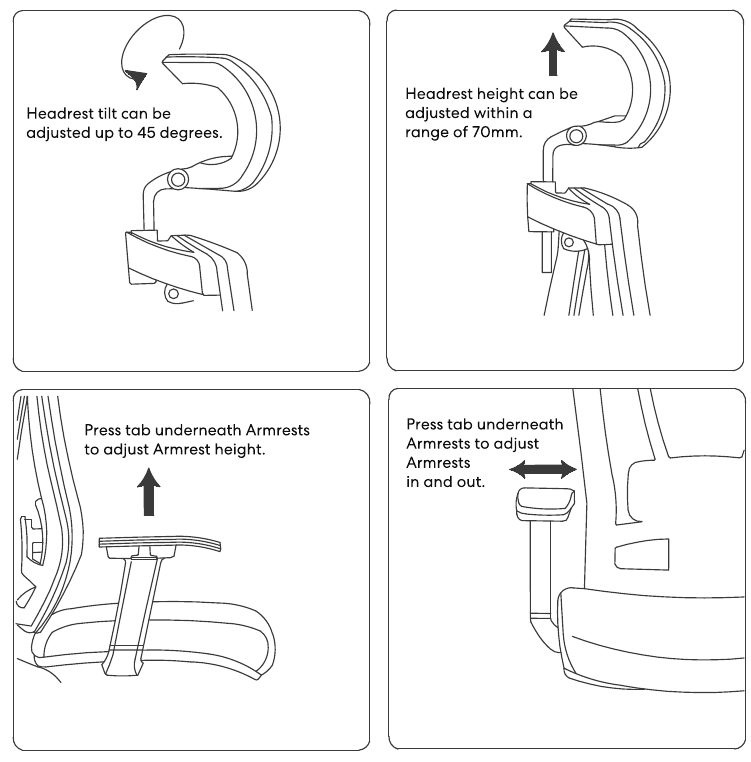

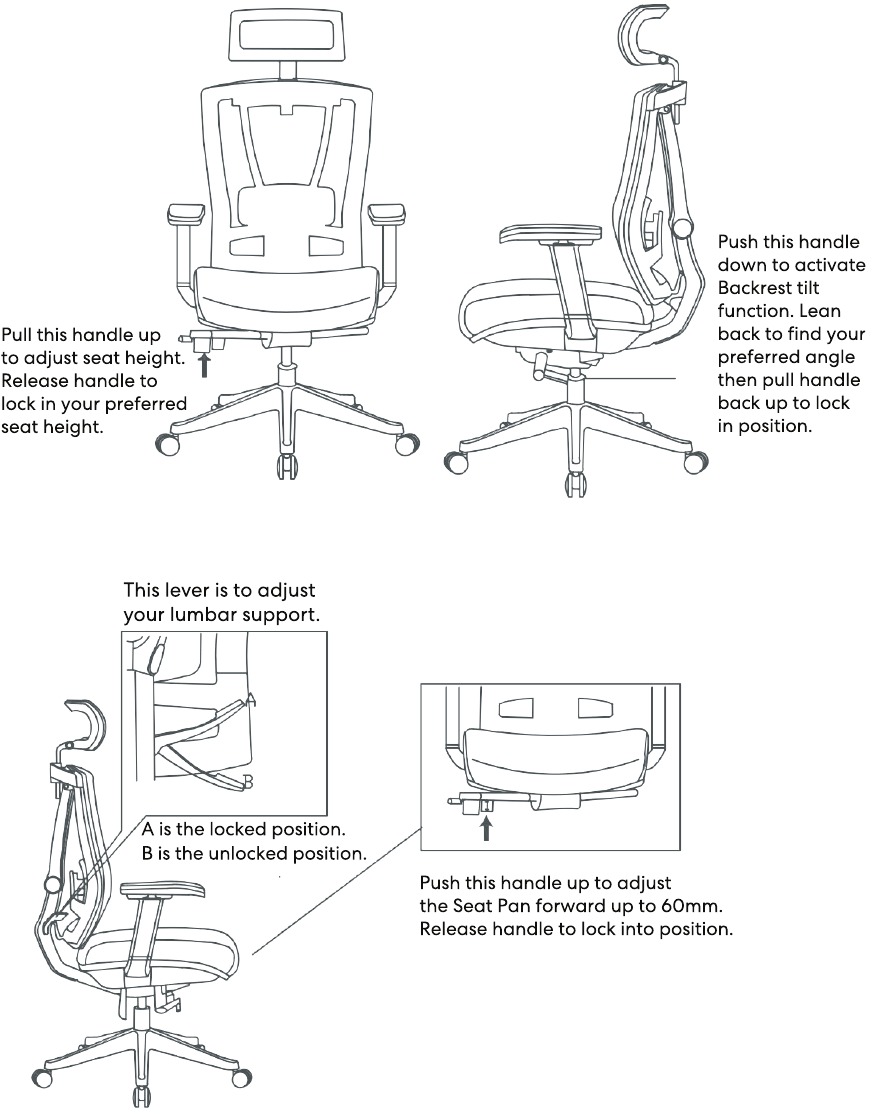

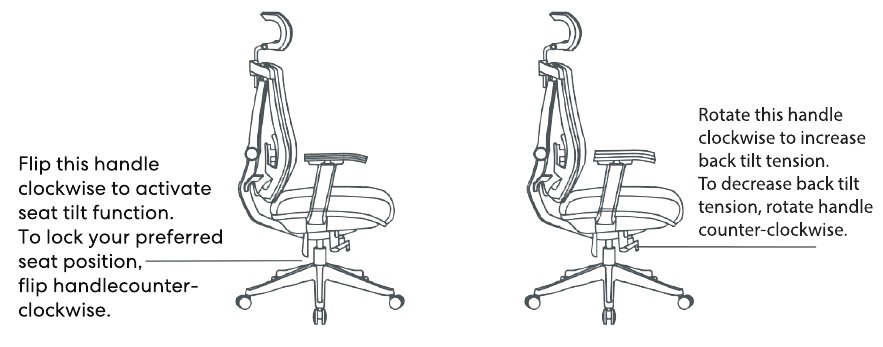

Funktionsübersicht
Die Nichtbeachtung dieser Anweisungen kann zu schweren Verletzungen führen.
- Dieses Produkt ist nur zum Sitzen bestimmt. Stellen Sie sich nicht auf den Sitz.
- Verwenden Sie dieses Produkt nur, wenn alle Schrauben und Teile fest angezogen und gesichert sind.
- Wenn Teile fehlen, beschädigt oder verschlissen sind, fordern Sie vor der Verwendung des Produkts Ersatzteile beim Hersteller an.
- Setzen Sie sich nicht auf die Armlehne dieses Produkts.
- Dieses Produkt ist nur für eine Person gleichzeitig ausgelegt.
- Kinder unter 10 Jahren benötigen möglicherweise Hilfe und Aufsicht bei der Verwendung dieses Produkts.
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Autonomous Ergo Handbuch herunterladen
