Maximum MYSTIC Handbuch

INSTALLATION

EINE KORREKTE INSTALLATION IST WICHTIG. WENN SIE HILFE BENÖTIGEN, WENDEN SIE SICH AN EINEN FACHBETRIEB, ELEKTRIKER ODER FERNSEHANTENNENINSTALLATEUR (ERKUNDIGEN SIE SICH BEI IHREM ÖRTLICHEN BAUMARKT ODER EISENWARENHANDEL NACH EMPFEHLUNGEN). UM SICHERHEIT ZU GEWÄHRLEISTEN, FÜHREN SIE VOR DER INSTALLATION EINE PROBEVERKABELUNG DURCH.

1. Verbinden Sie den AC-Adapter mit Mystic und stecken Sie ihn in die Steckdose. Das Display leuchtet kurz alle Kontrollleuchten auf (Selbsttest) und zeigt dann die Funktionstaste des Barometers an. Das zentrale Display zeigt einen Druckwert an. Lassen Sie das Gerät zwei Stunden lang in diesem Modus. Betätigen Sie den Schalter an der Unterseite des Gehäuses in keiner Weise. Nach Ablauf der zweistündigen Wartezeit ist Mystic bereit für die Druckeinstellung. Der Temperatursensor kann während dieser Wartezeit installiert werden.

2. Montieren Sie die Temperatursensoreinheit mit den beiden großen Holzschrauben. Wählen Sie einen Standort, der vor direkter Sonneneinstrahlung geschützt und vor Regen und physischen Schäden bewahrt ist. (Eine Ausrichtung nach Norden, anderthalb Meter über dem Boden, liefert die besten Ergebnisse.)

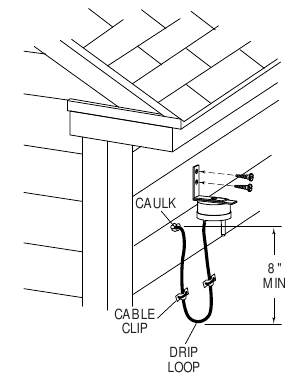

3. Bilden Sie eine Tropfschleife mit dem Kabel, die mindestens acht Zoll unterhalb des Sensorausgangs und mindestens acht Zoll unterhalb der Eintrittsstelle in das Gebäude liegt. Verankern Sie alle freiliegenden Kabel mit isolierten Kabelklemmen. Führen Sie das Kabel durch das Gebäude zu dem Ort, an dem sich die Anzeigeeinheit befinden wird. Dichten Sie alle Löcher ab, sobald dies erledigt ist.

4. Wenn seit dem Anschließen von Mystic zwei Stunden vergangen sind, kann das Barometer nun für Ihren Standort kalibriert werden. Ermitteln Sie den aktuellen Luftdruck für Ihr Gebiet, indem Sie einen nahegelegenen Flughafen oder eine Person anrufen, die ein korrekt eingestelltes Barometer besitzt. Führen Sie einen kleinen Schraubendreher in die versenkte Schlitzschraube auf der Rückseite von Mystic ein. Drehen Sie die Schraube, während Sie die Druckanzeige auf der Vorderseite von Mystic beobachten. Aufgrund der Empfindlichkeit dieser Einstellung können die Zahlen auf dem Display während dieses Vorgangs schwanken. Es kann eine Minute dauern, um die genaue Einstellung zu erreichen.

5. Ziehen Sie den AC-Adapter ab und trennen Sie die Kabel. Mystic ist nun bereit für die endgültige Installation. Die von Ihnen vorgenommene Einstellung bleibt immer erhalten.

6. Führen Sie die Kabel vom AC-Adapter und dem Temperatursensor durch die Wand zu Mystic. Wir empfehlen die Verwendung einer unserer vorgebohrten Platten für die Montage von Mystic. Treffen Sie Vorkehrungen, um ein Einklemmen der Kabel unter dem Rand der Messinganzeige zu vermeiden.

7. Verbinden Sie die Kabel des AC-Adapters mit den Sechskantmuttern. Die Polarität spielt keine Rolle. Verbinden Sie die beiden Kabel des Lufttemperatursensors mit den Klemmen 4 und 5. Auch hier spielt die Polarität keine Rolle.

8. Wenn Sie ein Merlin besitzen, verbinden Sie das Überbrückungskabel (mitgeliefert) mit den Klemmen #1 und #2 am Merlin. Es werden nun zwei Kabel an den Klemmen #1 und #2 angeschlossen sein. Verbinden Sie das andere Ende der Überbrückungskabel mit den Klemmen #1 und #2 von Mystic. Beachten Sie, dass Klemme #1 von Merlin mit Klemme #1 von Mystic und #2 mit #2 verbunden wird.

9. 1. Stecken Sie den AC-Adapter ein
   2. Stellen Sie den Schalter auf der Rückseite von Mystic auf die Position UNLATCH
   3. Warten Sie 15 Sekunden
   4. Stellen Sie den Schalter auf NORMAL

10. Mystic startet und führt kurz einen Selbsttest durch, dann zeigt das zentrale Display den Druckeinstellungsmodus an. Sie müssen den Einstellungsmodus verlassen, indem Sie den Schalter auf Auto stellen und wieder loslassen.


HINWEIS: Nach einem vollständigen Reset zeigt Mystic den Druckeinstellungsmodus an. Es ist niemals notwendig, die Druckeinstellung erneut durchzuführen. Verlassen Sie diesen Modus einfach, indem Sie den Schalter auf Auto stellen und wieder loslassen.

BETRIEB

Der Speicher in Mystic kann gelöscht werden, indem der untere Schalter auf RESET gestellt und dort sechs Sekunden lang gehalten wird. Das Display wird schnell leer, was anzeigt, dass der Speicher der aktuellen Funktionen gelöscht wird.

Durch einmaliges Drücken des Schalters auf AUTO können Sie zu den Funktionsdaten gelangen, die Sie selektiv löschen möchten. Beobachten Sie, welche Funktionsleuchte leuchtet (Druck oder Temperatur). Überprüfen Sie auch, welchen der beiden Speicher (hoch oder niedrig) Sie auswählen.

Ein "FULL" (VOLLSTÄNDIGER) Reset wird erreicht, indem der Schalter nur dann sechs Sekunden oder länger auf RESET gehalten wird, wenn Mystic eingeschaltet ist. Das Display führt einen Selbsttest durch. Verlassen Sie den Höheneinstellungsmodus, indem Sie den Schalter auf AUTO stellen und wieder loslassen.

HINWEIS: Nach einem "FULL" (VOLLSTÄNDIGEN) Reset werden Temperatur- und/oder Windchill-Daten nach zehn Sekunden angezeigt und gespeichert. Druckdaten werden nach zwei Minuten angezeigt und gespeichert. R.O.C./Druck zeigt jedoch nach einem "FULL" (VOLLSTÄNDIGEN) Reset 72 Minuten lang "HOLD" (HALTEN) an.
Wenn sich der Schalter in der mittleren Position befindet, zeigt Mystic die Informationen an, die durch die Funktionsleuchte angezeigt werden. Alle anderen Funktionsdaten werden aufgezeichnet und gespeichert.

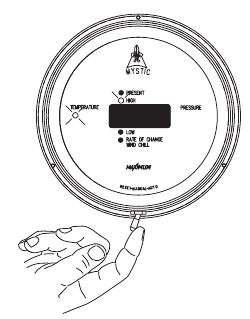

Durch Bewegen des Schalters nach rechts und Zurücklassen wird Mystic zur nächsten Funktion umgeschaltet. Dies wird durch die beleuchtete Funktionsleuchte angezeigt. Bewegen Sie den Schalter so lange nach rechts, bis die Leuchte für die Funktion, die Sie beobachten möchten, beleuchtet ist.

Durch Bewegen des Schalters nach rechts und Halten für mindestens drei Sekunden wird Mystic in den Auto-Sequencing-Modus versetzt. Sie sehen, wie jede Funktionsleuchte eingeschaltet bleibt und diese spezifischen Informationen für etwa vier Sekunden angezeigt werden, bevor automatisch zur nächsten Funktion gewechselt wird.
Wenn Mystic im Auto-Sequencing-Modus ist und Sie die Informationen länger als die Anzeigedauer beobachten möchten – stellen Sie den Schalter auf AUTO und lassen Sie ihn los. Sie können dann manuell durch die Funktionen gehen, wie zuvor erwähnt.

WICHTIGE FAKTEN ÜBER IHR MYSTIC

• Latch Up – Störungen in der Stromleitung, unsachgemäßes Einschalten oder ein Verdrahtungsfehler können eine leere oder falsche Displayanzeige verursachen. Wenn MYSTIC auf diese Weise "latched up" (verriegelt/blockiert) ist, gehen Sie wie folgt vor:

1. Entfernen Sie die Messing-Anzeige von der Wand oder Platte.
2. Stellen Sie den Schalter auf der Rückseite der Anzeige auf die Position UNLATCH.
3. Warten Sie 15 Sekunden.
4. Stellen Sie den Schalter auf NORMAL
5. Bringen Sie die Anzeige wieder an der Wand oder Platte an.


• Bei längeren Stromausfällen wird das Display von MYSTIC leer und das Gerät sammelt keine weiteren Daten. Es speichert die zuvor gesammelten Daten für bis zu 15 Stunden.
• Das Bewegen des Schalters auf Auto löscht keine gespeicherten Informationen.
• Sie müssen die 6 Sekunden Reset-Zeit nicht stoppen. Mystic blendet das Display aus, um anzuzeigen, dass der Speicher gelöscht wurde.
• Mystic wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC Rules. Dies bedeutet, dass Mystic ein Minimum an Hochfrequenzstrahlung erzeugt. Falls Mystic Interferenzen mit dem Radio- oder Fernsehempfang verursacht, versuchen Sie, das Radio oder den Fernseher an einen anderen Ort zu stellen oder ihn an eine andere Netzsteckdose anzuschließen.

ZUSÄTZLICHE INFORMATIONEN
Komponenten: Zusammen mit der Anzeigeeinheit sind die folgenden Komponenten in diesem Instrument enthalten:

AC-Adapter: Dieses Instrument benötigt seinen eigenen AC-Adapter. Aufgrund der verschiedenen Leistungsanforderungen jedes Maximum-Instruments könnte der Versuch, mehr als ein Instrument mit einem einzigen Adapter zu betreiben, zu unsachgemäßem Betrieb und/oder Schäden am/an den Instrument(en) führen, wodurch Ihre 5-Jahres-Garantie erlischt.
Messinggehäuse: Ihr Messinggehäuse ist aus massivem Messing A70-30 Hohlgefäßqualität, mit einer dauerhaften Lackierung. Es ist tatsächlich ein Schmuckstück und sollte als solches behandelt werden. Es sollte mindestens einmal pro Woche gereinigt werden, um zu verhindern, dass luftgetragene Verunreinigungen (Staub usw.) und Feuchtigkeit auf dem Gehäuse haften bleiben und so den Lack angreifen. Verwenden Sie niemals einen Scheuerreiniger oder ein Scheuertuch auf dem Messinggehäuse. Verwenden Sie einfach ein weiches Tuch oder ein weiches Papiertuch mit einem milden Glasreiniger, um das Gehäuse sauber zu wischen. Wenn Ihre Instrumente in einem Sommerhaus stehen und Sie sie nicht regelmäßig reinigen können, legen Sie einfach ein kleines Tuch oder Handtuch über die oberen zwei Drittel, damit sich kein Staub auf der Oberfläche absetzen kann.
Spezifikationen: Alle Instrumente oder Messgeräte haben Genauigkeitstoleranzen und Spezifikationen. Vergleiche zwischen verschiedenen Geräten sind angebracht, vorausgesetzt, die angegebenen Genauigkeiten beider sind bekannt.
Temperatur (Anzeigeeinheit)
Temperatur (Sensor)
Barometrischer Druck

Messbereich
-30 bis 120°F
27.5 – 31.5 Inches of Hg

Garantierte Genauigkeit
±1.5°F
±.5°C., 1°F
±0.08 Inches of Hg
