peplink MAX Handbuch

Einführung

Lieferumfang

Lieferumfang für MAX-ADP-LTE-US-T-PRM:

• 1x MAX Adapter
• 2x LTE-Antennen
• 1x 12V 2A 4-Pin Netzteil (ACW-632)

Lieferumfang für MAX-ADP-LTE-US-DC-T-PRM:

• 1x MAX Adapter
• 2x LTE-Antennen
• 1x 10ft DC-Stromkabel (ACW-634)

Standard-Anmeldedaten

Login-Adresse: https://192.168.50.1 (über USB-C-Schnittstelle)
Benutzername: admin
Passwort: admin

Stromversorgungsoptionen

Der MAX Adapter unterstützt zwei Stromversorgungsoptionen:

• Stromanschluss (4-Pin Micro-Fit-Stecker)
• USB-C^

Beide Stromversorgungsoptionen können gleichzeitig angeschlossen werden. Die primäre Stromversorgung erfolgt über den Stromanschluss. Im Falle eines Ausfalls des Stromanschlusses wechselt das Gerät nahtlos zur USB-C-Stromquelle. USB-C kann an eine Batterie oder eine Mini-USV angeschlossen werden, um Stromausfälle zu überbrücken.
^Der MAX Adapter unterstützt kein Laden von Powerbanks über den USB-C-Anschluss.

Produktübersicht

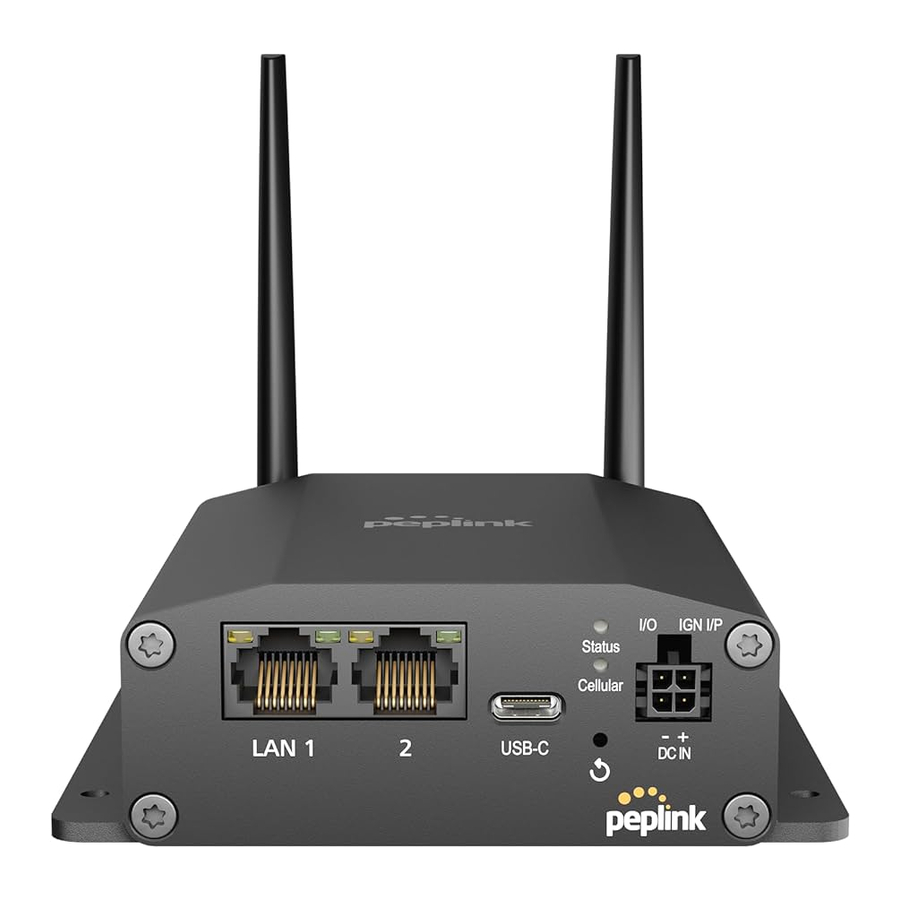

Gehäuseansicht

LED-Anzeige: Die Statusangaben der Frontpanel-LEDs sind wie folgt:

Geräte-Einrichtung

1. MAX Adapter finden und montieren
   • Wählen Sie einen sicheren und geschützten Ort, der auch ausreichend Platz für die Installation der Mobilfunkantennen und die Verlegung der Kabel bietet.
   • Platzieren Sie die Antennen des MAX Adapters idealerweise entfernt von großen Metallobjekten, die das Signal behindern könnten.
   • Befestigen Sie das Gerät sicher, nachdem Sie den Standort festgelegt haben. Der MAX Adapter kann mit bis zu 4 Schrauben durch die Löcher seiner integrierten Flanschhalterung an einer Oberfläche befestigt werden.^
     ^Details zu den Lochpositionen und weiteren relevanten Abmessungen entnehmen Sie bitte der technischen Zeichnung unten.

2. Antenneninstallation^

   • Befestigen Sie die 2x LTE-Antennen am MAX Adapter.
   • Platzieren Sie die Antennen senkrecht zum Boden, gerade nach oben zeigend.
     ^Falls erforderlich, installieren Sie Peplinks Mobility Antennas mit einem Verlängerungskabel und positionieren Sie die Antenne, um eine bessere Signalstärke zu erzielen.
3. Physische SIM-Installation

   • Lösen Sie die Schraube der SIM-Abdeckung.
   • Legen Sie die physische SIM-Karte in den Steckplatz ein.
4. Eine LAN-Verbindung herstellen

   • Um Ihr Endgerät mit dem MAX Adapter zu verbinden, benötigen Sie ein Kabel mit einem RJ45-Stecker an beiden Enden, um beide Geräte zu verbinden.
   • Stecken Sie den RJ45-Stecker in den LAN-Port des MAX Adapters. Dadurch kann der MAX Adapter dem Endgerät eine IP-Adresse zuweisen und eine Verbindung herstellen.
   • Alternativ können Sie auch eine Verbindung zur USB-C-LAN-Schnittstelle herstellen.
5. Stromanschluss
   • Der MAX Adapter kann über eine einzige Quelle mit einem 4-Pin Micro-Fit-Stecker oder einem USB-C (5V@1A) Netzteil mit Strom versorgt werden.

   • Im Falle eines unvorhergesehenen Stromausfalls wird eine duale Stromversorgung für Redundanz empfohlen.
6. Den MAX Adapter konfigurieren
   • Siehe Abschnitt "Access to Device Configuration UI" (Zugriff auf die Gerätekonfigurations-UI) für detaillierte Methoden zum Zugriff auf die Konfigurationsseite.
   • Die Modem-Einstellungen können bei Bedarf in der Web-Admin-Oberfläche konfiguriert werden.
7. Überprüfen Sie die LED-Anzeige^

   • Sobald das Gerät hochgefahren ist, leuchtet die "Status"-Leuchte dauerhaft grün.
   • Sobald das Gerät mit dem Netzwerk verbunden ist, leuchtet die "Cellular"-Leuchte dauerhaft grün.
   • Wenn alle drei grünen Lichter dauerhaft leuchten, ist das Gerät nun betriebsbereit.

^Detaillierte Informationen zum LED-Verhalten finden Sie im Abschnitt "Product Overview" (Produktübersicht) dieses Benutzerhandbuchs.

Zugriff auf die Gerätekonfigurations-UI

Lokaler Zugriff

1. Verbinden Sie den MAX Adapter über die USB-C-Schnittstelle mit einem Gerät, das über die WEB-Konfigurations-UI zugänglich ist.^
   ^Der MAX Adapter verwendet die Remote Network Driver Interface Specification (RNDIS), um eine Verbindung zur WEB-basierten Benutzeroberfläche herzustellen. Der RNDIS-Treiber erstellt eine virtuelle Ethernet-Verbindung auf Ihrem Computer. Stellen Sie sicher, dass der RNDIS-Treiber auf Ihrem Computer installiert ist. Bitte beachten Sie, dass der RNDIS-Treiber nur für Windows OS und Linux OS verfügbar ist. MacOS wird nicht unterstützt.
2. Geben Sie https://192.168.50.1^ als URL in einen Browser ein. Eine Anmeldeseite wird angezeigt.
   ^Bitte beachten Sie, dass die Standard-IP-Adresse möglicherweise durch den vorgeschalteten Router des Computers belegt ist. Ist dies der Fall, können Sie die Gateway-IP-Adresse des vorgeschalteten Routers ändern oder Methode 2 verwenden, um auf die Konfigurations-UI zuzugreifen.

3. Melden Sie sich mit den folgenden Informationen am Router an.
   Standard-Benutzername: admin
   Standard-Passwort: admin
4. Folgen Sie der Anleitung und ändern Sie das Anmelde-Passwort.
   Um das Passwort für das Gerät zu ändern, melden Sie sich am Gerät an > wählen Sie "Modem Settings" (Modem-Einstellungen) > scrollen Sie nach unten zu "Admin Settings" (Admin-Einstellungen). Geben Sie das "Admin Password" (Admin-Passwort) und "Confirm Admin Password" (Admin-Passwort bestätigen) ein und klicken Sie auf "Save" (Speichern).


Gerätestatus

LTE-Live-Daten

LTE-Datennutzung

LTE-Datennutzung
Auf dieser Seite können Sie die Gerätenutzung einsehen. Der oben angegebene Zeitrahmen ermöglicht es Ihnen, einen Bericht für den ausgewählten Zeitraum zu erstellen.

Details zur Datennutzung
In dieser Tabelle finden Sie zusätzliche Details, die die genaue Nutzung für den Monat anzeigen. Um den täglichen Nutzungsbericht anzuzeigen, klicken Sie auf "Click here" (Hier klicken) unter "View by Day" (Nach Tag anzeigen).

Aktive Sitzungen

Aktive Sitzungen
Auf dieser Seite können Sie alle aktiven ausgehenden und eingehenden Sitzungen anzeigen, die vom MAX Adapter aufgebaut wurden.

Modem-Einstellungen

Zündungserkennung

Die Zündungserkennung (Ignition Sensing) erfasst den Status des Zündsignals eines Fahrzeugs, in dem sie installiert ist. Diese Funktion ermöglicht es dem Mobilfunkrouter, zu starten oder herunterzufahren, wenn der Motor des Fahrzeugs gestartet oder ausgeschaltet wird.
Die Zeitverzögerungseinstellung zwischen dem Ausschalten der Zündung und dem Herunterfahren des Routers ist eine konfigurierbare Einstellung, die es dem Router ermöglicht, für einen bestimmten Zeitraum eingeschaltet zu bleiben, nachdem der Motor eines Fahrzeugs ausgeschaltet wurde.

Installation der Zündungserkennung

Funktion			Farbe Kabel
	I/O	Digitaler Eingang / Digitaler Ausgang / Analoger Eingang	Braun
	IGN I/P	Digitaler Eingang / Zündungserkennung	Orange
	DC IN –	verbunden mit dauerhaftem Minuspols (Masse)	Schwarz
	DC IN +	verbunden mit dauerhaftem Pluspols (Strom)	Rot

Anschlussdiagramm für Geräte mit 4-poligem Stecker

GPIO-Menü

Hinweis: Diese Funktion ist für bestimmte Modelle mit einer GPIO-Schnittstelle verfügbar.
Die Optionen für die Zündungserkennung finden Sie unter Erweitert > GPIO.
Die konfigurierbare Option für den Zündungseingang ist Verzögerung; dies ist die Zeit in Sekunden, die der Router eingeschaltet bleibt, nachdem die Zündung ausgeschaltet wurde.

1. Zündungserkennung: 9-30V aktiv hoch für Zündungszwecke
2. Eingangserkennung: I/O-Eingang

Digitaler Eingang – die Verbindung unterstützt die Eingangserkennung; sie liest den externen Eingang und bestimmt, ob die Einstellungen auf 'High' (Ein) oder 'Low' (Aus) gesetzt werden sollen.

1. Digitaler Ausgang: Open Drain für I/O-Ausgang. Es ist erforderlich, einen externen Pull-up-Widerstand von 10K für eine Pull-up-Spannung von 3,3-50V hinzuzufügen.
   (250mA NICHT überschreiten)
   3,3-30V aktiv hoch, 0,05-0,5V aktiv niedrig (Abbildung auf 3,3-30V Pull-up-Spannung)
2. Digitaler Eingang: I/O-Eingang

Analoger Eingang – noch zu bestätigen. In den meisten Fällen sollte er den externen Eingang lesen und den Spannungspegel bestimmen.

SIM-Toolkit

Die SMS-Option ermöglicht es Ihnen, SMS-(Text-)Nachrichten zu lesen, die an die SIM-Karte in Ihrem MAX Adapter gesendet wurden.

Verwaltung

Ereignisprotokoll

Der Protokollbereich zeigt eine Liste von Ereignissen an, die auf dem MAX Adapter stattgefunden haben.

Klicken Sie auf die Schaltfläche Refresh (Aktualisieren), um die Protokolleinträge manuell zu aktualisieren. Klicken Sie auf die Schaltfläche Delete (Löschen), um das Protokoll zu löschen.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
