Mars M1 Handbuch

Produktspezifikation

Produktdiagramm

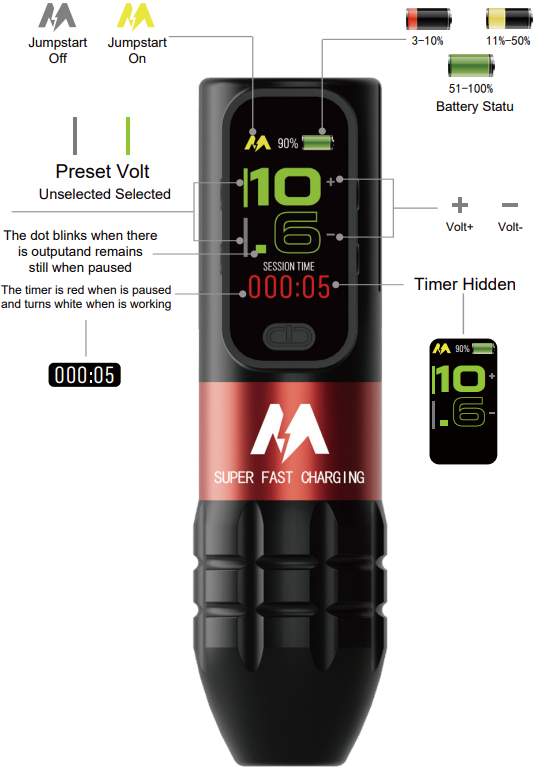

Display-Oberfläche

Bedienung der Startseiten-Schaltflächen

Einstellungsmenü

Bedienung der Schaltflächen im Einstellungsmenü

BEFEHL		SCHALTFLÄCHEN	AKTION
Zum Aufrufen des Einstellungsmenüs von der Hauptseite			3 SEKUNDEN HALTEN
Nach oben scrollen			1-KLICK
Nach unten scrollen			1-KLICK
Bestätigen			1-KLICK
Zurück-Taste oder Rückkehr zum Hauptmenü			2-KLICK

Anpassen

Jumpstart:

Unterstützte Leistung
DEAKTIVIEREN
AKTIVIEREN

Timer Mode (Timer-Modus):
Sie können Ihren Run/Session Timer (Lauf-/Sitzungstimer) im Hauptmenü sichtbar machen oder ausblenden.

Billing Mode (Abrechnungsmodus):
Wenn Sie Ihre Sitzungszeit und/oder den Stundensatz verfolgen möchten, können Sie dies auf zwei Arten tun. Der Session Timer (Sitzungstimer) zeichnet die gesamte Sitzung auf, von dem Zeitpunkt, an dem Sie den Timer manuell starten und pausieren, wie eine Stoppuhr. Der Run Timer (Lauf-Timer) zeichnet nur auf, wenn der Akku aktiv ist und Strom abgibt.

Hourly Rate (Stundensatz):
Hier können Sie Ihren Stundensatz aktualisieren.

Button Layout (Tastenlayout):
Sie können Ihre primären Tasten zum Ändern der Spannungen entweder auf die linke oder rechte Seite legen.

Volt Colors (Spannungsfarben):

Abrechnungsmodus

Bedienung der Schaltflächen im SESSION/RUN MENU (Sitzungs-/Lauf-Menü)

BEFEHL	SCHALTFLÄCHEN	Aktion
Zum Starten/Pausieren des Timers (nur SESSION TIME (SITZUNGSZEIT)-Modus) Auf der Hauptseite		1-KLICK
Zum Aufrufen des "SESSION/RUN MENU" (SITZUNGS-/LAUF-MENÜ) von der Hauptseite		3 SEKUNDEN HALTEN
Zum Löschen oder Zurücksetzen des Timers im SESSION/RUN menu (SITZUNGS-/LAUF-Menü)		3 SEKUNDEN HALTEN
Zum Verlassen des SESSION/RUN menu (SITZUNGS-/LAUF-Menü) und zur Rückkehr zur Hauptseite		2-KLICK

Stromanschlüsse

RCA Batteriepack

Anleitung

1. Timing:
   1. Das Timing pausiert im Schlafmodus.
   2. Das Timing wird nicht zurückgesetzt, wenn das Ladekabel während des Ladevorgangs eingesteckt oder entfernt wird.
2. Helligkeit:
   Wenn während des Betriebs über 10 Sekunden keine Tasten betätigt werden, verringert sich die Bildschirmhelligkeit automatisch um 50%. Drücken Sie eine beliebige Taste, um die normale Bildschirmhelligkeit wiederherzustellen.
3. Schlafmodus:
   Das Gerät wechselt nach 3 Minuten Inaktivität in den Schlafmodus, wobei sich der Bildschirm ausschaltet. Klicken Sie auf eine beliebige Taste, um die Bildschirmanzeige zu aktivieren, und klicken Sie dann auf die Ein-/Aus-Taste, um die Arbeit fortzusetzen.
4. Laden:
   1. Unterstützt das Laden während des Gebrauchs.
   2. Unterstützt superschnelles Laden. Es wird empfohlen, das Original-Ladegerät oder ein Schnellladegerät mit einer Leistung von über 18 W zu verwenden.

Sicherheitsschutz

1. Ausgangsschutz: Kurzschluss- und Überstromschutz.
2. Eingangsschutz: Batterieschutz gegen Kurzschluss-Überladung und -Tiefentladung, Platine Schutz gegen Überstrom-Überladung und -Tiefentladung.
3. Unterspannungsschutz: Automatische Beendigung der Ausgabe, wenn die Leistung unter 3% liegt.

Fehlerwarnung

E1 Kurzschlussschutz

Fehlerbeschreibung: Wenn der Bildschirm den Code E1 für Kurzschlussschutz anzeigt, wird dieser ausgelöst, und kehrt dann nach 3 Sekunden zum Standby-Bildschirm zurück. Dieser Fehler wird meist durch Motorschaden oder Kurzschluss der Verbindungsleitung verursacht.

Die Schritte zur Fehlerbehebung sind wie folgt:

1. Demontieren Sie das Gehäuse, prüfen Sie, ob das Übertragungssystem normal funktionieren kann, oder tauschen Sie Motorantrieb und Akkupack zum Testen aus.
2. Überprüfen Sie, ob der Motor locker ist und einen Kurzschluss der Verbindungsleitung verursacht.

Reinigen Sie nach der Fehlerbehebung die Antriebsteile und schmieren Sie sie erneut, um den reibungslosen Betrieb sicherzustellen.

E2 Überstrom-/Überlastschutz

Fehlerbeschreibung: Wenn der Bildschirm den Code E2 für Überstromschutz anzeigt, wird dieser ausgelöst, und kehrt dann nach 3 Sekunden zum Standby-Bildschirm zurück. Dieser Fehler ist meist darauf zurückzuführen, dass die passenden Antriebsteile stecken bleiben oder die interne Schraube locker ist, was dazu führt, dass der Motor blockiert ist und nicht normal laufen kann.

Die Schritte zur Fehlerbehebung sind wie folgt:

• Demontieren Sie das Gehäuse und überprüfen Sie, ob die Antriebsteile und die Befestigungsschrauben locker sind, wodurch die Antriebsteile stecken bleiben.

Reinigen Sie nach der Fehlerbehebung die Antriebsteile und schmieren Sie sie erneut, um den reibungslosen Betrieb sicherzustellen.

E3 Ladefehlerschutz

Fehlerbeschreibung: Wenn der Bildschirm den Code E3 für Ladefehlerschutz anzeigt, wird dieser ausgelöst. Wenn die Ladespannung unter 4.2V liegt, blinkt der Code E3 langsam 5 Mal pro Minute und kehrt dann in den Ladezustand zurück. Wenn die Ladespannung wieder über 4.5V liegt, wird der normale Ladezustand wiederhergestellt, der Akku beginnt mit 3% zu laden, und wenn er länger als 3 Stunden nicht vollständig geladen ist, erkennt das System dies und zeigt ebenfalls den Code E3 an.

Die Schritte zur Fehlerbehebung sind wie folgt:

1. Bitte ersetzen Sie das Ladekabel oder das Ladegerät.
   Bei den oben genannten E1-, E2- und E3-Fehlerbeschreibungen, falls der Fehler mit den entsprechenden Methoden nicht behoben werden kann, senden Sie das Gerät zur Wartung an das Werk zurück.


Werkseinstellungen

Wenn das Gerät eingeschaltet ist, halten Sie die Ein-/Aus-Taste länger als zehn Sekunden gedrückt und lassen Sie sie los, nachdem der Bildschirm wieder aufleuchtet. Die Software wird auf die Werkseinstellungen zurückgesetzt.

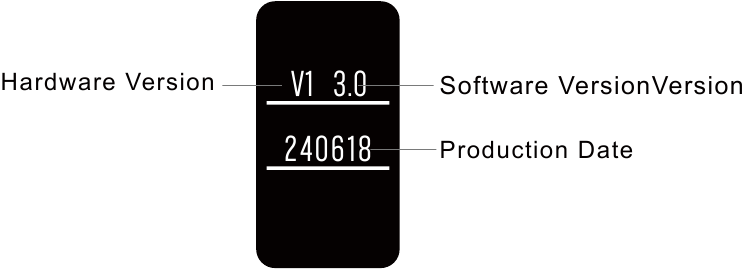

Versionsverfolgung

Wenn das Gerät eingeschaltet ist, halten Sie die Ein-/Aus-Taste und die "R1" (R1)-Taste beide länger als 5 Sekunden gedrückt. Der Bildschirm zeigt die Versionsinformationen für 5 Sekunden an und kehrt dann zur normalen Oberfläche zurück.

Wartung

Um die Langlebigkeit und optimale Leistung Ihrer Tattoo-Maschine zu gewährleisten, ist regelmäßige Wartung unerlässlich. Befolgen Sie diese Richtlinien:

1. Wartung des Getriebes: Die Lebensdauer und Nutzbarkeit einer Tattoo-Maschine hängen von der regelmäßigen Wartung und Pflege des Geräts durch den Benutzer ab.
   • Tragen Sie vor jedem Gebrauch eine kleine Menge Fett auf die Nadelstange auf, bevor Sie diese in das Nadelrohr einführen. Diese Schmierung reduziert Reibung und Geräusche und verbessert die Leistung der Tattoo-Maschine.

   • Um einen reibungslosen Betrieb von Lagern und Getriebekomponenten zu gewährleisten, ist es notwendig, regelmäßig eine kleine Menge Schmieröl auf die Lager und Schmierfett auf die Getriebekomponenten aufzutragen. Die erste Schmierung sollte nach etwa 20 Stunden kumulativer Nutzung erfolgen. Die zweite Schmierung sollte nach etwa 60 Stunden kumulativer Nutzung seit der ersten Wartung erfolgen. Die dritte Schmierung sollte nach etwa 120 Stunden kumulativer Nutzung seit der zweiten Wartung erfolgen. Anschließend sollte die Wartung alle 120 Stunden durchgeführt werden.

2. Vorsichtsmaßnahmen bei der Verwendung von Lithium-Ionen-Akkus
   1. Tägliche Wartung von Lithium-Ionen-Akkus
      • Lithium-Ionen-Akkus haben keinen Memory-Effekt und können jederzeit geladen werden.
      • Es ist jedoch wichtig, eine Tiefentladung zu vermeiden, da eine übermäßige Entladung zu einem irreversiblen Kapazitätsverlust führen kann. Sobald das Gerät eine niedrige Akkuleistung anzeigt, sollte sofort mit dem Laden begonnen werden.
      • Im täglichen Gebrauch wird empfohlen, einen frisch geladenen Lithium-Ionen-Akku etwa dreißig Minuten ruhen zu lassen, damit sich seine Leistung vor der Verwendung stabilisieren kann, um eine Beeinträchtigung der Akkuleistung zu vermeiden.
      • Bei Nichtgebrauch sollte das Produkt an einem trockenen und kühlen Ort gelagert werden.
      • Beachten Sie die Betriebsumgebung von Lithium-Ionen-Akkus: Der geeignete Temperaturbereich zum Laden und Entladen liegt zwischen 0°C und 45°C.
      • Lithium-Ionen-Akkus nicht schlagen, durchstechen, treten, modifizieren oder direkter Sonneneinstrahlung aussetzen und vermeiden Sie es, sie in Umgebungen wie Mikrowellen oder Hochdruckeinstellungen zu platzieren.
      • Verwenden Sie zum Laden des Akkus nur zertifizierte oder vom Hersteller empfohlene Lithium-Ionen-Akkuladegeräte. Verwenden Sie keine minderwertigen oder inkompatiblen Ladegeräte, die für andere Akkutypen konzipiert sind.
   2. Lagerung von Lithium-Ionen-Akkus bei längerem Nichtgebrauch
      • Die Selbstentladungsrate von Lithium-Ionen-Akkus wird durch Umgebungstemperatur und Luftfeuchtigkeit beeinflusst; hohe Temperaturen und hohe Luftfeuchtigkeit können diesen Prozess beschleunigen. Daher wird empfohlen, den Akku in einer trockenen Umgebung mit einem Temperaturbereich von 0°C bis 20°C zu lagern.
      • Wenn ein Lithium-Ionen-Akku voraussichtlich 1 bis 6 Monate unbenutzt bleibt, sollte er zu 50% bis 80% seiner Kapazität geladen werden, und alle sechs Monate sollte ein vollständiger Lade-Entlade-Zyklus durchgeführt werden. Dies verhindert, dass der Akku durch Selbstentladung, den Stromverbrauch des Schutzschaltkreises oder den Geräte-Stromverbrauch im Laufe der Zeit zu viel Energie verliert, was zu einem irreversiblen Kapazitätsverlust führen könnte.

Überprüfen der gespeicherten Ladung
Wenn der Akku länger als 10 Tage nicht benutzt wird, laden oder entladen Sie ihn bitte auf einen Bereich zwischen 40% und 65%.

Hinweis zur Lagerumgebung
Akkus sollten an einem trockenen und kühlen Ort bei einer Temperatur von 22 bis 28 Grad Celsius gelagert werden.

Regelmäßiges Laden und Entladen der Akkus
Mindestens ein vollständiger Lade- und Entladezyklus sollte alle drei Monate durchgeführt werden.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Mars M1 Handbuch herunterladen
