IK Multimedia iRig BlueTurn Handbuch

iRig BlueTurn

Ihr Paket enthält:

• iRig BlueTurn
• 2 x AAA Batterien
• Kurzanleitung
• Registrierungskarte

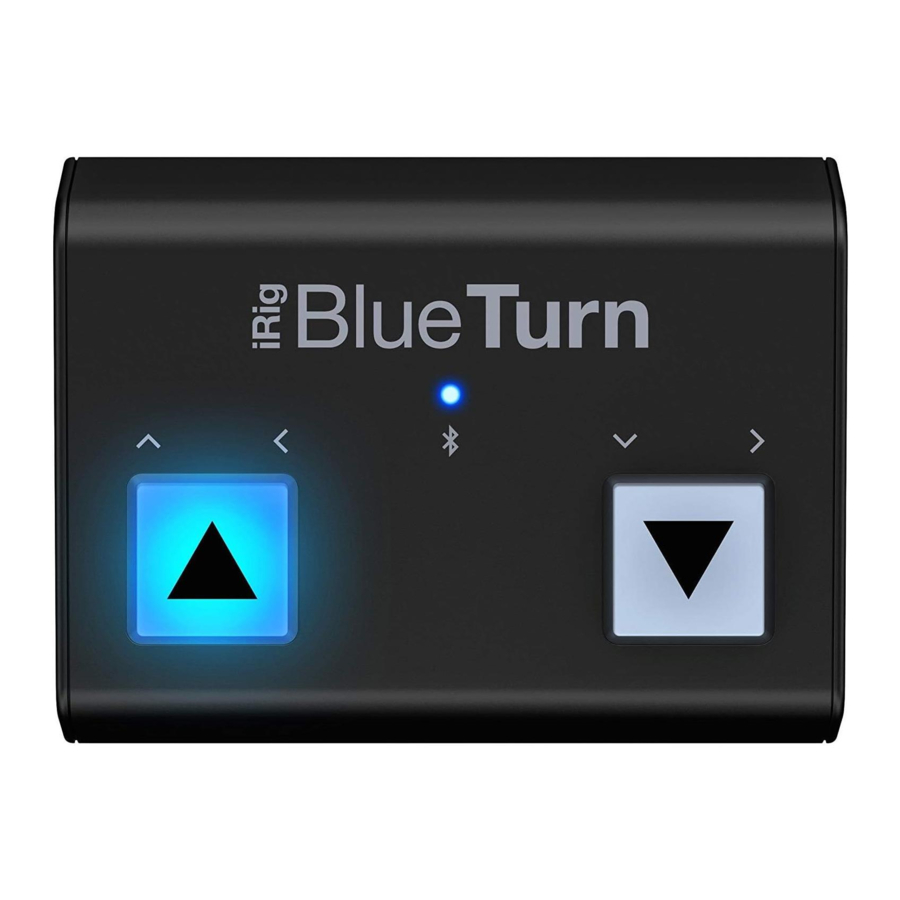

iRig BlueTurn ist ein Bluetooth-Controller-Pedalboard mit zwei Fußschaltern zum Scrollen durch Songtexte oder Gitarrentabs aus kompatiblen Apps. Das iRig BlueTurn ist der perfekte Controller für Mac-, iOS- oder Android-Geräte, die mit Bluetooth Low Energy ausgestattet sind.
iRig BlueTurn ermöglicht Ihnen die mühelose Steuerung beim Scrollen durch Songtexte, Gitarrentabs und Noten. Es eignet sich auch hervorragend für Teleprompting, Diapräsentationen, Instrumenteneffekte, Mediensteuerung und vieles mehr.

Registrieren Sie Ihr iRig BlueTurn

Durch die Registrierung erhalten Sie Zugang zum technischen Support, aktivieren Ihre Garantie und erhalten kostenlose JamPoints™, die Ihrem Konto gutgeschrieben werden. JamPoints™ ermöglichen Ihnen Rabatte auf zukünftige IK-Käufe! Die Registrierung hält Sie außerdem über die neuesten Software-Updates und IK-Produkte auf dem Laufenden. Registrieren Sie sich unter: www.ikmultimedia.com/registration

Installation und Einrichtung

1. Legen Sie die beiden AAA-Batterien in das Batteriefach des iRig BlueTurn ein. Es ist sehr wichtig, die Polaritätsanzeigen für die Batterien zu beachten, die im Inneren des Batteriefachs angegeben sind. iRig BlueTurn arbeitet mit Bluetooth LE-Technologie. Dies ermöglicht einen extrem niedrigen Stromverbrauch und eine sehr lange Batterielebensdauer.

2. Schalten Sie das iRig BlueTurn EIN: Halten Sie einen der beiden Fußschalter gedrückt und betätigen Sie den EIN/AUS-Schalter am iRig BlueTurn (für den vollständigen Startvorgang lesen Sie bitte den Abschnitt "iRig BlueTurn Modi" in diesem Handbuch).

3. Wenn der ausgewählte Modus geladen wurde, beginnt die Bluetooth-LED des iRig BlueTurn zu blinken.
4. Koppeln Sie das iRig BlueTurn mit Ihrem Gerät. Für die Bluetooth-Kopplung lesen Sie bitte die Kopplungsanleitung Ihres Geräts. Die Bluetooth-LED bleibt dann dauerhaft an.

   Bitte beachten Sie: iRig BlueTurn ist nach dem Start für 30 Sekunden erkennbar (nur nachdem ein Modus ausgewählt wurde). Wurde innerhalb dieser Zeit kein Gerät verbunden, wird das iRig BlueTurn unsichtbar und muss aus- und wieder eingeschaltet werden.
5. Laden Sie die App herunter und starten Sie sie.



   ikdownloads.com/irigblueturn

iRig BlueTurn Modi

Mit iRig BlueTurn können Sie beim Start zwischen 3 Voreinstellungen (Modi) wählen. Jede Voreinstellung sendet unterschiedliche Nachrichten. Nachfolgend finden Sie eine Liste der verfügbaren Voreinstellungen.

Modus 1

1. Schalten Sie das Gerät ein: Halten Sie einen der beiden Fußschalter gedrückt und schalten Sie den EIN/AUS-Schalter auf die EIN-Position. Die beiden Fußschalter-LEDs des Geräts beginnen zu blinken.

2. Durch Drücken des "linken" Fußschalters bootet iRig BlueTurn im Modus 1. Dies ist der gebräuchlichste MODUS für alle iOS- und Android-APPS.

3. Koppeln Sie iRig BlueTurn mit Ihrem Gerät. Für die Bluetooth-Kopplung lesen Sie bitte die Kopplungsanleitung Ihres Geräts.
   Linker Fußschalter: UP Arrow (PFEIL HOCH)
   Rechter Fußschalter: DOWN Arrow (PFEIL RUNTER)

Modus 2

1. Schalten Sie das Gerät ein: Halten Sie einen der beiden Fußschalter gedrückt und schalten Sie den EIN/AUS-Schalter auf die EIN-Position. Die beiden Fußschalter-LEDs des Geräts beginnen zu blinken.

2. Durch Drücken des "rechten" Fußschalters bootet iRig BlueTurn im Modus 2. Dieser Modus ist hauptsächlich für MAC-Dokumentanwendungen wie MS Word, Powerpoint, Acrobat usw. gedacht.

3. Koppeln Sie das iRig BlueTurn mit Ihrem Gerät. Für die Bluetooth-Kopplung lesen Sie bitte die Kopplungsanleitung Ihres Geräts.
   Linker Fußschalter: Page UP (Seite HOCH)
   Rechter Fußschalter: Page DOWN (Seite RUNTER)

Modus 3

1. Schalten Sie das Gerät ein: Halten Sie einen der beiden Fußschalter gedrückt und schalten Sie den EIN/AUS-Schalter auf die EIN-Position. Die beiden Fußschalter-LEDs des Geräts beginnen zu blinken.

2. Durch gleichzeitiges Drücken beider Fußschalter bootet iRig BlueTurn im Modus 3.

3. Koppeln Sie das iRig BlueTurn mit Ihrem Gerät. Für die Bluetooth-Kopplung lesen Sie bitte die Kopplungsanleitung Ihres Geräts.
   Linker Fußschalter: LEFT Arrow (PFEIL LINKS)
   Rechter Fußschalter: RIGHT Arrow (PFEIL RECHTS)

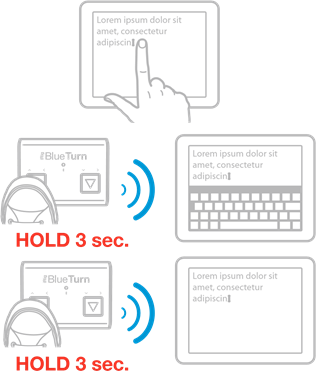

Virtuelle Tastatur unter iOS

Um die virtuelle Tastatur ein-/auszuschalten, setzen Sie den Cursor in ein Textfeld und drücken Sie den linken Fußschalter "up arrow" (Pfeil nach oben) am BlueTurn und halten Sie ihn mindestens 3 Sekunden lang gedrückt.

Hinweise zum Start

• Wenn Sie iRig BlueTurn einschalten, ohne einen Schalter gedrückt zu halten, startet es im zuletzt verwendeten Modus und die entsprechende(n) LED(s) leuchten für eine Sekunde auf.
• Wird iRig BlueTurn eingeschaltet, während einer der Schalter gedrückt gehalten wird, blinken beide LEDs ständig, bis ein Schalter gedrückt wird. In dieser Zeit ist es nicht möglich, Ihr Bluetooth-Gerät zu koppeln; ein Modus muss ausgewählt werden.
• Den Modi sind vordefinierte HID-Nachrichten für die Schalterbelegung zugewiesen. Die Zuordnungen können nicht bearbeitet werden.
• Wenn Sie iRig BlueTurn einschalten, während Sie beide Fußschalter gedrückt halten, bootet es im Bootloader-Modus: dies wird nur für Firmware-Updates benötigt.

Fußschalter-Hintergrundbeleuchtung

Sobald iRig BlueTurn mit einem Gerät gekoppelt ist, leuchten die beiden Fußschalter mit einer Hintergrundbeleuchtung auf, die eine einfache Bedienung bei schlechten Lichtverhältnissen ermöglicht.

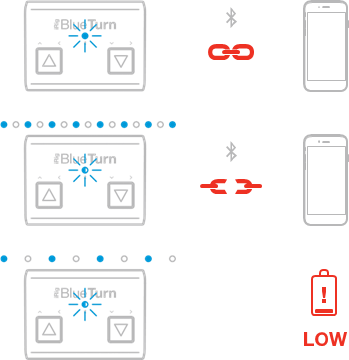

Status-LED

Diese LED zeigt den Betriebsstatus des iRig BlueTurn an:

• AUS: iRig BlueTurn ist AUS oder die Batterien sind vollständig entladen.
• Kontinuierliches Blinken: iRig BlueTurn ist EIN und wartet auf die Kopplung mit dem Gerät. Nach 30 Sekunden, wenn keine Kopplung erfolgt ist, wechselt iRig BlueTurn in den Schlafmodus. Um das Gerät zu reaktivieren, schalten Sie den EIN/AUS-Schalter EIN.
• Kontinuierliches LEUCHTEN: iRig BlueTurn ist EIN und mit dem Gerät gekoppelt.
• Meist AUS mit schnellen EIN-Blitzen: Die Batterien des iRig BlueTurn sind SCHWACH und sollten so schnell wie möglich ersetzt werden.

Denken Sie daran, iRig BlueTurn jedes Mal AUSZUSCHALTEN, wenn Sie es nicht mehr verwenden, um die Batterielebensdauer zu schonen.

Fehlerbehebung

iRig BlueTurn lässt sich nicht einschalten

Versuchen Sie, die Batterien zu ersetzen und prüfen Sie, ob ihre Position mit den Polaritätsanzeigen übereinstimmt.

Ich kann iRig BlueTurn nicht mit meiner App verbinden

Stellen Sie sicher, dass die von Ihnen verwendete App HID-Nachrichten über ein externes Bluetooth-Gerät unterstützt. Stellen Sie sicher, dass Ihr Gerät Bluetooth LE unterstützt.

Ich kann mein Bluetooth-Gerät nicht koppeln

iRig BlueTurn ist nach dem Start für 30 Sekunden erkennbar (nur nachdem ein Modus ausgewählt wurde). Wurde nach dieser Zeit kein Gerät verbunden, wird das iRig BlueTurn unsichtbar und muss aus- und wieder eingeschaltet werden.

Technische Daten

• Kommunikation: Bluetooth Low Energy (4.1).
• Ungefähre Reichweite: 33 Fuß (10 Meter), abhängig von Ausrichtung und anderen Faktoren.
• Zwei hintergrundbeleuchtete Fußschalter.
• Hintergrundbeleuchtung mit geringer Intensität an beiden Fußschaltern für gute Sichtbarkeit auf schwach beleuchteten Bühnen.
• Lange Batterielaufzeit.
• Leichte, robuste und langlebige Konstruktion.
• Größe: 126mm x 93mm x 25mm

Support und weitere Informationen
www.ikmultimedia.com/support

Sicherheitshinweise

• Um das Risiko von internen Schäden oder Fehlfunktionen zu reduzieren, setzen Sie das Gerät niemals Regen, Feuchtigkeit oder übermäßiger Nässe aus. Lassen Sie niemals Flüssigkeiten auf das Gerät gelangen.
• Entfernen Sie die Batterien immer, wenn Sie das Gerät längere Zeit nicht benutzen möchten.
• Setzen Sie das Gerät niemals einer Temperatur von über 60 °C (140 °F) aus.
• Treten Sie niemals über das Gerät oder belasten Sie es mit Ihrem vollen Gewicht, dies könnte dauerhafte Schäden an der iRig BlueTurn-Struktur und den Fußschaltern verursachen.
• Im Inneren des iRig BlueTurn befinden sich keine vom Benutzer zu wartenden Teile, öffnen Sie das Gerät niemals.
• Alle Wartungsarbeiten sollten ausschließlich von qualifiziertem Personal durchgeführt werden.
• iRig BlueTurn kommuniziert über Bluetooth. Stecken Sie iRig BlueTurn niemals in Metallgehäuse oder -strukturen, die das Bluetooth-Signal abschirmen könnten.
•
  Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird. iRig BlueTurn darf NUR mit handelsüblichen, nicht wiederaufladbaren KOHLE-ZINK- oder ALKALINE-Batterien verwendet werden.
