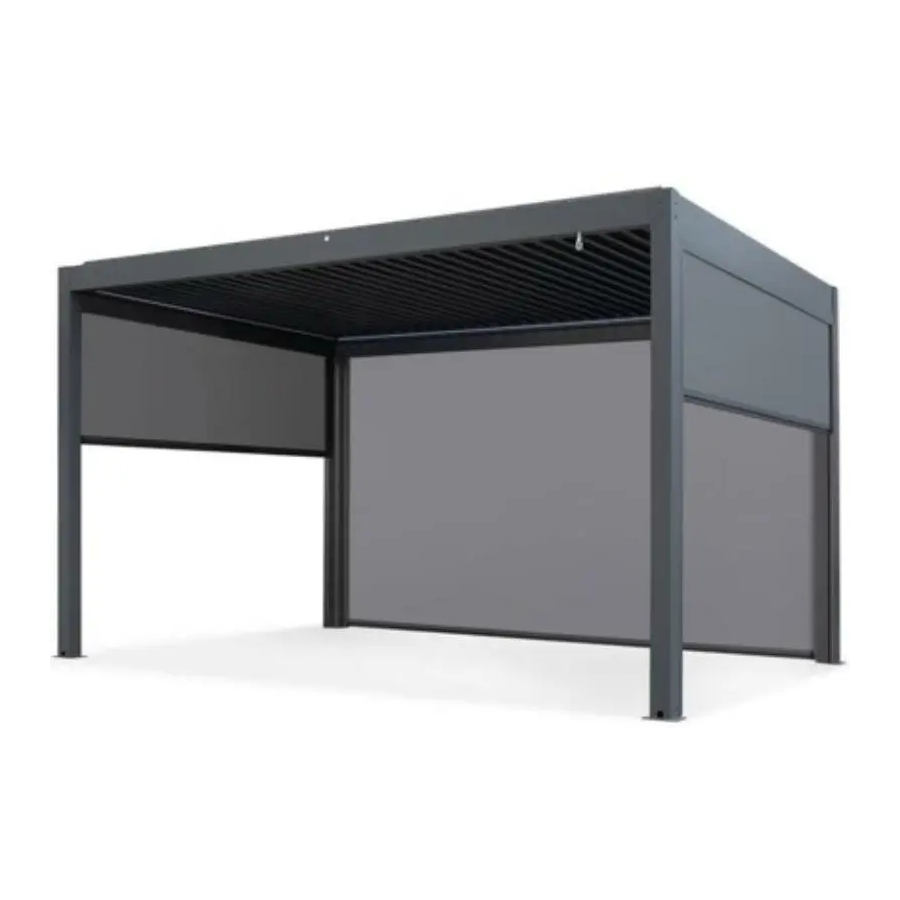

Royce Cube Handbuch
Aufbau
| TEIL-NR. | BESCHREIBUNG | ANZAHL | TEILENAME |
| A |  | 3 | Pfosten |
| A1 |  | 1 | Pfosten mit Stromanschluss |
| B |  | 1 | Äußerer Randbalken |
| C |  | 1 | Äußerer Randbalken |
| D |  | 1 | Mittelbalken |
| E |  | 1 | Endbalken |
| E1 |  | 1 | Endbalken |
| F |  | 1 | Feste Lamelle |
| F1 |  | 1 | Lamelle mit Solarpanel |
| G |  | 48 | Lamelle |
| H |  | 4 | Eckkappe |
| I |  | 4 | Balkenverbinder |
| J |  | 1 | Kurbel |
| K |  | 2 | Mittelbalkenbeschlag |
| L |  | 1 | Lamellenmechanismus |
| M |  | 1 | Lamellenmechanismus |
| N |  | 2 | Kurbelring |
| O |  | 4 | Endlamellenhalterung |
| P |  | 4 | Fußplatte |
| Q |  | 4 | Fußplattenabdeckung |
| TEIL-NR. | BESCHREIBUNG | ANZAHL |
| AA |  M6*20 | 16 |
| BB |  M6*15 | 24 |
| CC |  M6*10 | 16 |
| DD |  M6*15 | 8 |
| EE |  M6*35 | 4 |
| FF |  M5*12 | 16 |
| GG |  M5*12 | 12 |
| HH |  | 8 |
| II |  | 3 |
| JJ |  | 1 |
| KK |  M6*13 | 2 |
Komponenten und Befestigungsmaterial sind enthalten.
Sollten Sie Ersatzteile benötigen, füllen Sie bitte unser Ersatzteilanfrageformular aus unter: www.norfolkleisurelifestyle.com/contact-us
Bitte bewahren Sie diese Informationen zusammen mit Ihrem Kaufbeleg zum späteren Nachschlagen auf. Wir empfehlen Ihnen, die Anweisungen vor Beginn sorgfältig durchzulesen.
Die Royce Cube Pergola sollte auf einer ebenen Fläche aufgebaut werden.
Wir empfehlen, dass die Installation Ihrer Royce Cube Pergola von einer erfahrenen Person durchgeführt wird. Bitte lesen Sie die Anweisungen zuerst durch, bevor Sie beginnen.
Für die Montage benötigen Sie 2 Personen und es werden etwa 4-6 Stunden dauern.
Entfernen Sie zuerst alle Komponenten und Beschläge und legen Sie diese auf eine saubere Fläche, um sie vor Beschädigungen zu schützen. Vergewissern Sie sich vor Beginn, dass Sie alle Teile (siehe Teileliste) haben.
Pflege und Wartung
Die Royce Cube Pergola ist eine dauerhafte Konstruktion und sollte das ganze Jahr über montiert bleiben. Wir empfehlen, die Befestigungen zu Beginn der Saison zu überprüfen, um sicherzustellen, dass sie fest sitzen. Bei starkem Wind wird empfohlen, die Pull Down Screens (Herunterziehbare Bildschirme) anzuheben und die Lamellen zu öffnen, um strukturelle Schäden zu vermeiden.

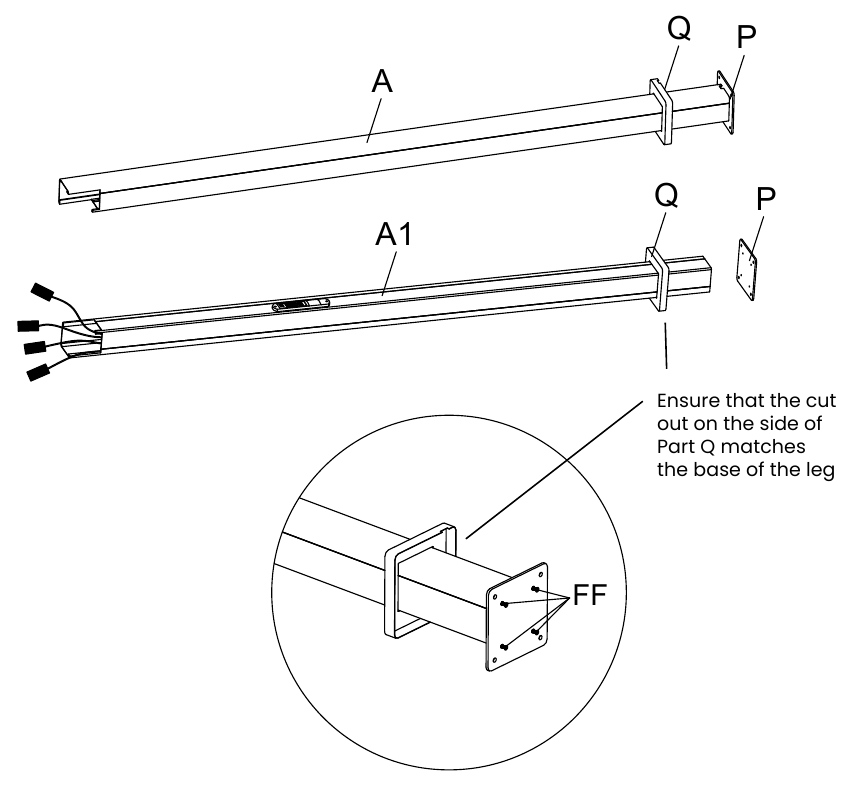

Teile
| Teile A | 3 |  | Q | 4 |  |
| A1 | 1 |  | FF | 16 |  M5*12 |
| P | 4 |  |

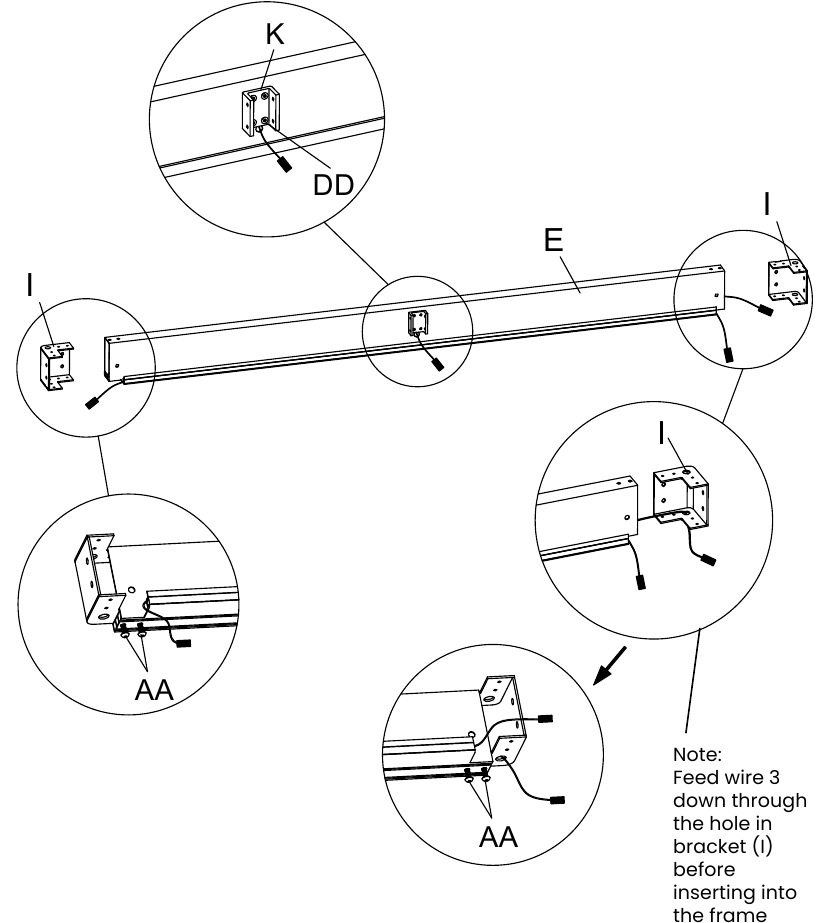

Teile
| E | 1 |  | AA | 4 |  M6*20 |
| I | 2 |  | DD | 4 |  M6*15 |
| K | 1 |  |
Teile

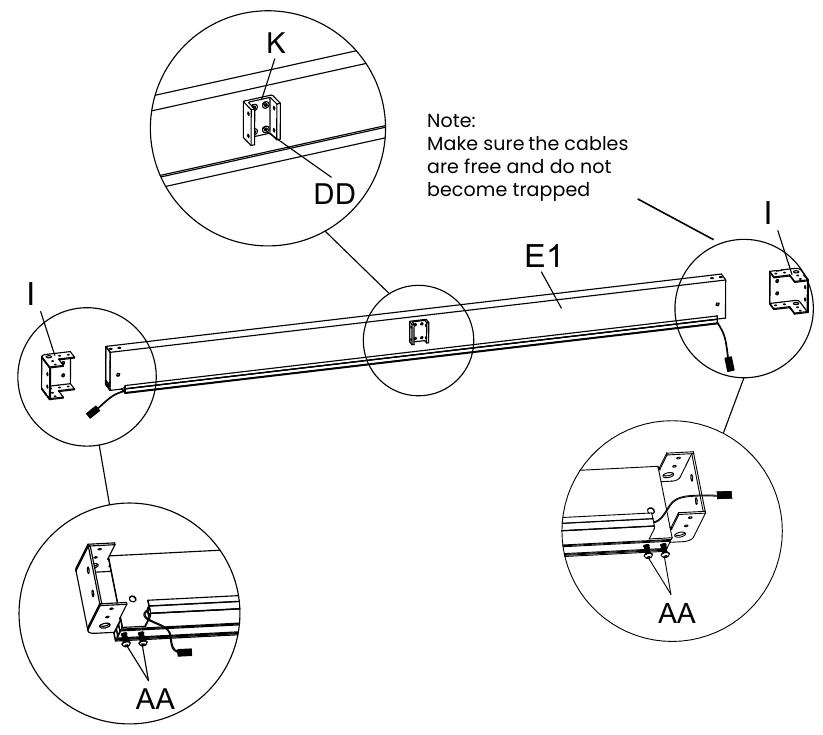

| E1 | 1 |  | AA | 4 |  M6*20 |
| I | 2 |  | DD | 4 |  M6*15 |
| K | 1 |  |

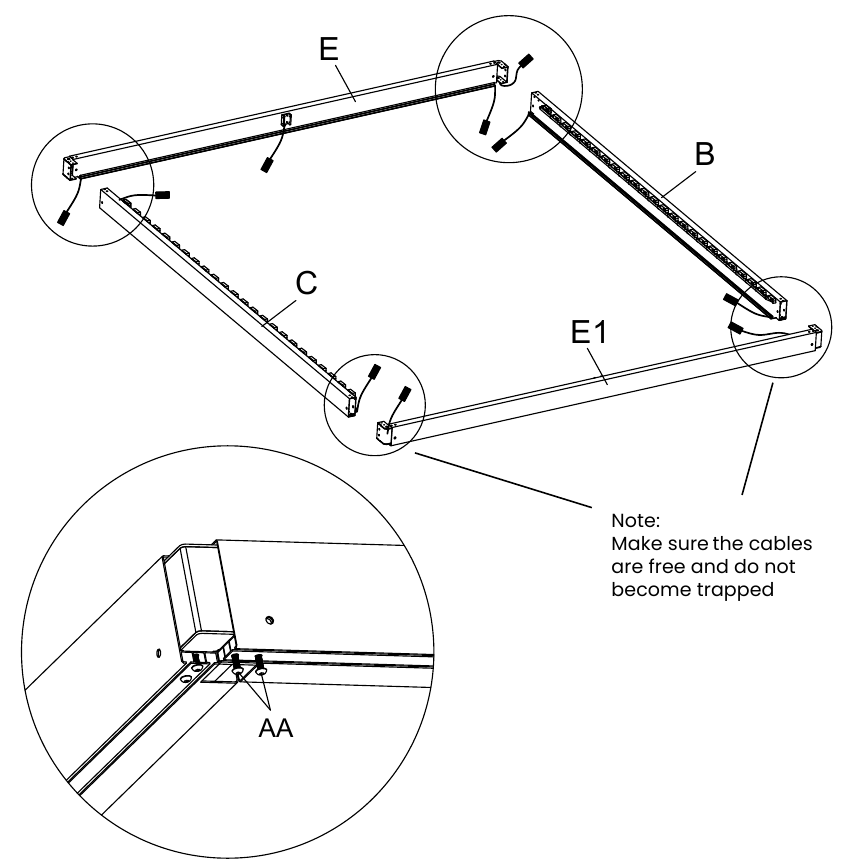

Teile
| B | 1 |  | AA | 8 |  M6*20 |
| C | 1 |  |
![Aufbau - Schritt 5]( "Royce - Cube - Aufbau - Schritt 5")
- Führen Sie den Schraubendreher durch das Loch im unteren Teil des Mechanismus und drehen Sie den Arm in eine aufrechte Position.
![Aufbau - Schritt 6]( "Royce - Cube - Aufbau - Schritt 6")
Teile
| D | 1 |  | KK | 2 | M6*13 |
| L | 1 |  | EE | 4 |  M6*35 |
| M | 1 |  |

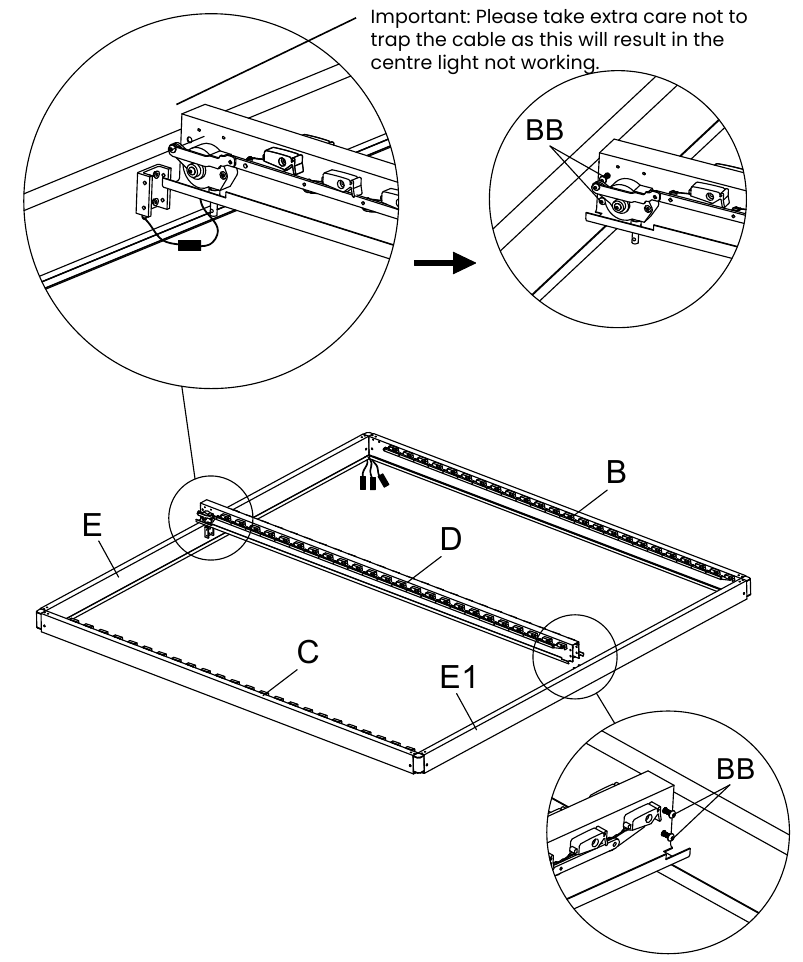

Teile
| BB | 8 |  M6*15 |
Teile
| H | 1 |  |

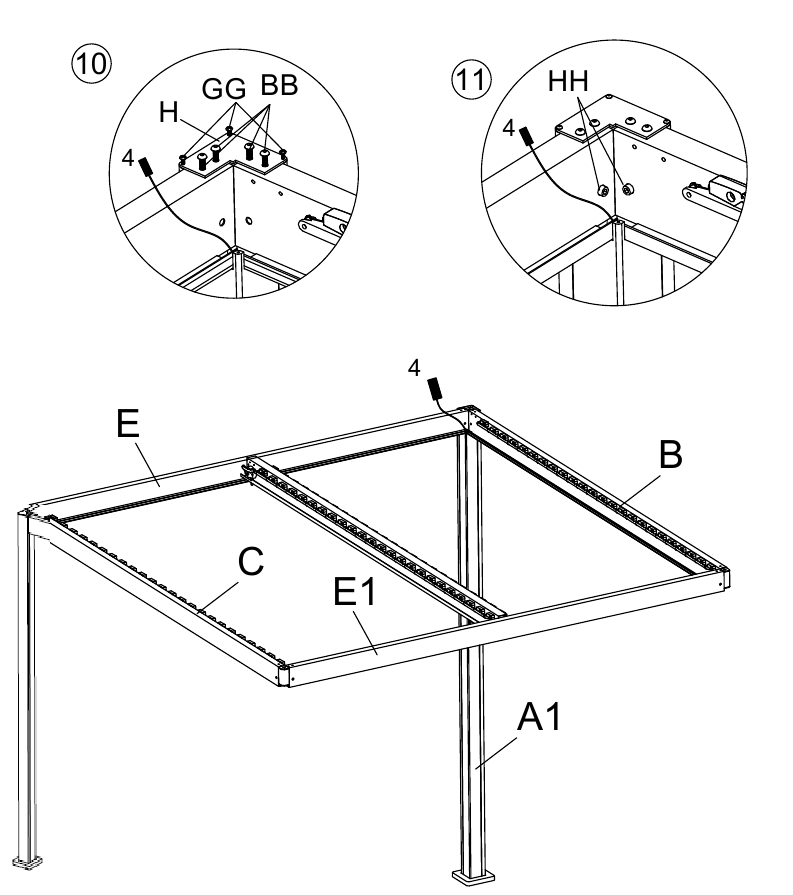

Teile
| HH | 2 |  |
| GG | 3 |  M5*12 |
| BB | 4 |  M6*15 |

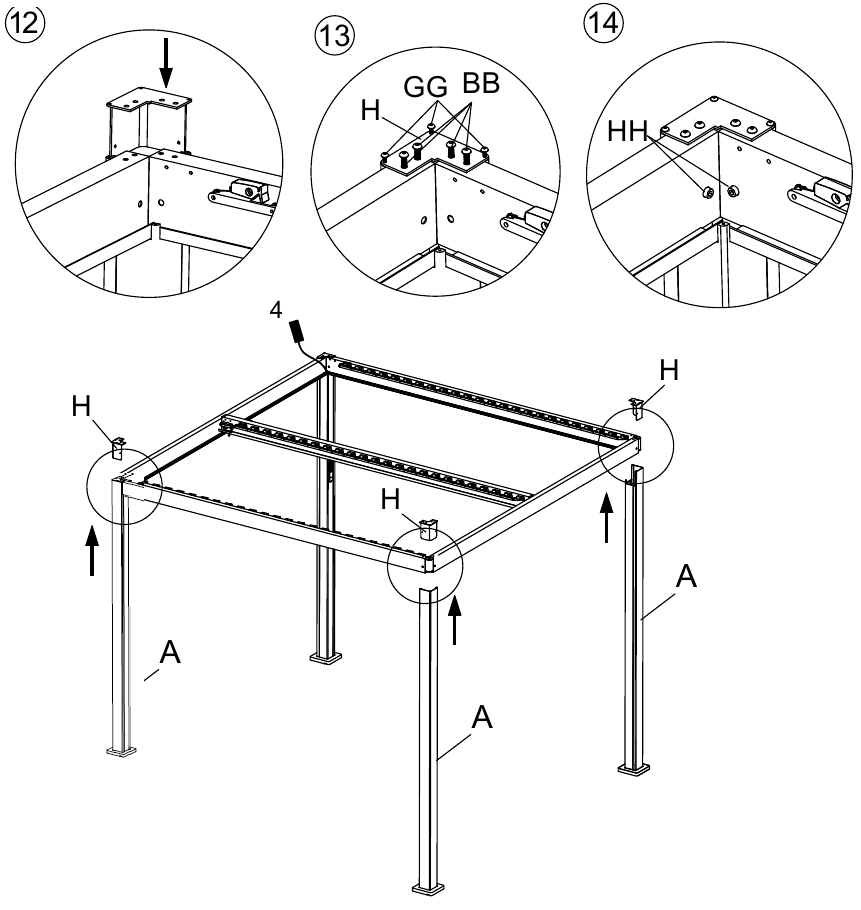

Teile
| H | 3 |  | BB | 12 |  M6*15 |
| HH | 6 |  | GG | 9 |  M5*12 |
Teile
| N | 2 |   M5*18 |
Teile
| O | 4 |  | CC | 8 |  M6*10 |
Teile

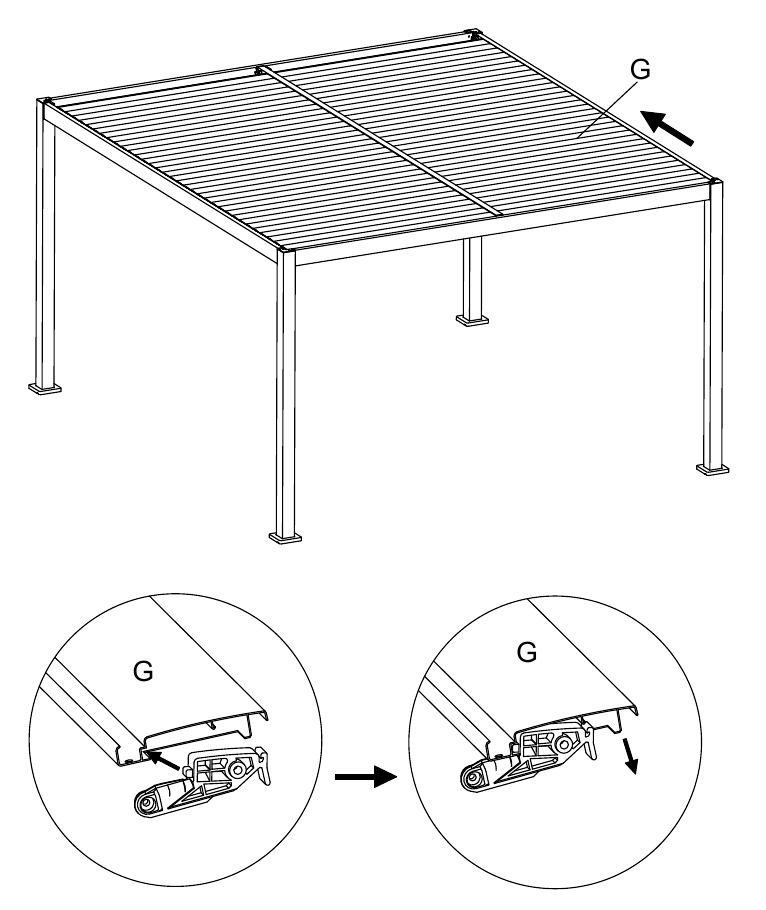

| G | 48 |  |
Teile
| F | 1 |  | CC | 8 |  M6*10 |
| F1 | 1 |  |
Referenzen
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Royce Cube Handbuch herunterladen
