NANO V1 Handbuch

Herstellerdetails und Support

nano-purification solutions ltd. (Hersteller)
Adresse: Dukesway
Team Valley Trading Estate Gateshead
NE11 0PZ
Vereinigtes Königreich
Telefon: +44 (0) 191 497 7700
Internet: www.n-psi.co.uk
E-Mail: sales@n-psi.co.uk
USA - nano-purification solutions inc.
Adresse: 5509 David Cox Road
Charlotte, NC 28269
USA
Telefon: +1 (704) 897-2182
Internet: www.n-psi.com
E-Mail: support@n-psi.com
Kanada - nano-purification solutions inc.
Adresse: 7 Petrie Street
St. Catharines,
Ontario L2P 3J6
Kanada
Telefon: +1 (905) 684-626
Internet: www.n-psi.com
E-Mail: support@n-psi.com
Deutschland - nano-purification solutions inc.
Adresse: Maastrichter Straße 12
D-41812
Erkelenz
Deutschland
Telefon: +49 2151 4828 418
Internet: www.n-psi.de
E-Mail: sales@n-psi.de

Allgemeine Informationen

Dieses Handbuch ist urheberrechtlich geschützt, alle Rechte vorbehalten. Es darf weder ganz noch teilweise ohne vorherige schriftliche Zustimmung von Air & Gas Solutions LLC. kopiert, fotokopiert, reproduziert, übersetzt oder in ein elektronisches Medium oder maschinenlesbare Form gebracht werden. Es darf ohne vorherige Zustimmung von Air & Gas Solutions LLC. nicht über das Internet oder Computer-Bulletin-Board-Systeme verbreitet werden.

Dokumenteneinführung
Dieses Handbuch enthält die vom Werk vorgeschriebenen Installations- und Wartungsverfahren für das V1 Ölnebelabscheidesystem. Die in diesem Dokument beschriebenen Verfahren dürfen nur von autorisiertem Personal durchgeführt werden. Für weitere Informationen zu den in diesem Dokument beschriebenen Verfahren wenden Sie sich vor der Durchführung an den Hersteller. Lesen Sie dieses Dokument sorgfältig durch, bevor Sie versuchen, das V1 Ölnebelabscheidesystem zu installieren oder zu betreiben. Dieses Dokument sollte am Installationsort des V1 Ölnebelabscheidesystems dauerhaft verfügbar sein.

allgemeine Sicherheit
Es dürfen keine Änderungen am Produkt vorgenommen werden. Jegliche Änderungen können die Betriebssicherheit des Produkts beeinträchtigen und die Herstellergarantie ungültig machen. Dies könnte zu Schäden am Produkt und schweren Personenschäden führen.
Zu Ihrer eigenen Sicherheit müssen bei Arbeiten an diesem Produkt alle einschlägigen nationalen Sicherheitsvorschriften bezüglich Druck- und elektrischen Systemen eingehalten werden.
Nur autorisiertes, kompetentes und geschultes Personal darf an diesem Produkt arbeiten. Diese Bedienungsanleitung ist ausschließlich für solches Personal bestimmt und dient nur als Referenz; sie sollte nicht herkömmliche Schulungen ersetzen.

bestimmungsgemäße Verwendung des Produkts
Das V1 Ölnebelabscheidesystem ist ausschließlich für die Behandlung von Druckluft bestimmt, die frei von freiem Wasser, Öl und festen Bestandteilen ist.
Das Produkt sollte in einem Gebäude untergebracht und vor extremen Bedingungen und Witterungseinflüssen geschützt werden. Das V1 Ölnebelabscheidesystem darf nur gemäß den Angaben auf dem Typenschild betrieben werden. Jeder Betrieb, der nicht den Angaben auf dem Produkt-Typenschild entspricht, führt zum Erlöschen der Garantie.

Personal
Nur autorisiertes, kompetentes und geschultes Personal darf an diesem Produkt arbeiten. Diese Bedienungsanleitung ist ausschließlich für solches Personal bestimmt und dient nur als Referenz; sie sollte nicht herkömmliche Schulungen ersetzen.

sichere Handhabung
Bitte stellen Sie sicher, dass bei der Handhabung, Installation und dem Betrieb dieses Produkts die relevanten sicheren technischen Praktiken und Handhabungsverfahren angewendet werden. Stellen Sie sicher, dass das Gerät drucklos und elektrisch isoliert ist, bevor Sie geplante Wartungsanweisungen in diesem Benutzerhandbuch durchführen.
Unter keinen Umständen darf ein beschädigtes Produkt in Betrieb genommen werden. Die Verwendung beschädigter Produkte kann zu irreparablen Funktionsstörungen oder schweren körperlichen Schäden führen.

technische Beschreibung

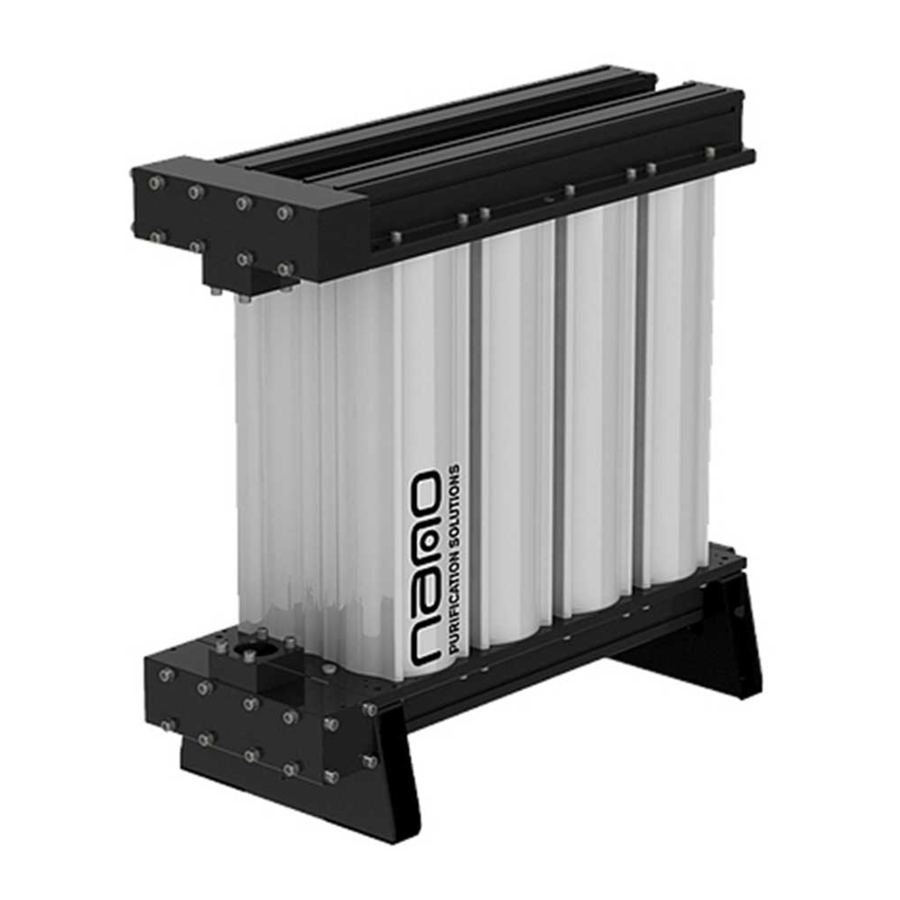

Das Ölnebelabscheidesystem ist eine statische Maschine, die bewährte Aktivkohletechnologie nutzt, um Kohlenwasserstoffe und Gerüche effizient aus der Druckluftversorgung zu entfernen und somit ISO 8573 Klasse 1 Luft bereitzustellen.

• Trockene Luft tritt durch den Einlass in den NVR ein und wird in die Säulen geleitet.
• Jede Säule enthält eine dicht gefüllte Aktivkohlepatrone.
• Die Luft strömt dann durch die Patrone, wo verbleibendes Öl oder Kohlenwasserstoffe adsorbiert werden.
• Die saubere, trockene Luft strömt durch den Endpartikelfilter (<1 Mikron/ISO8573.1 Klasse 2) aus.

Technische Spezifikation

Durchflussraten

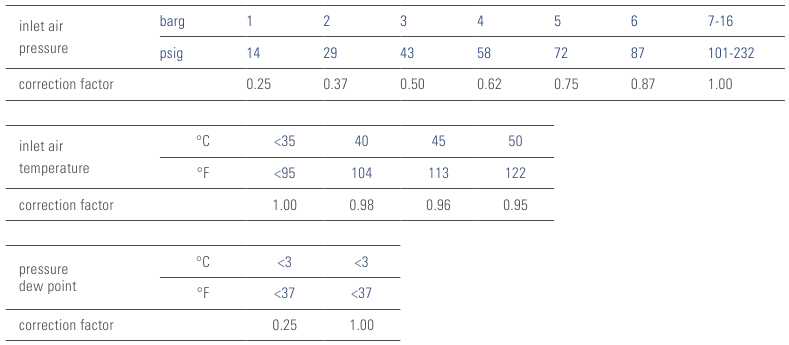

Korrekturfaktoren

Produktabmessungen

Produktübersicht


Entfernen Sie die Blindstopfen nicht von den Probenentnahmeöffnungen, wenn das Produkt unter Druck steht. Stellen Sie sicher, dass das System von der Druckluft isoliert und vollständig drucklos ist, bevor Sie diesen Blindstopfen entfernen.

Aufstellort


Es ist unbedingt erforderlich, dass das System, in das dies installiert wird, mit einer Druckbegrenzungs- / Überdruckentlastungsvorrichtung ausgestattet ist.
Dieses Gerät sollte zwischen dem Kompressor und dem Trockner installiert werden.

Bei der Auswahl eines Installationsorts für das Gerät ist sicherzustellen, dass die folgenden Bedingungen erfüllt sind:

• Der Installationsort sollte sich in Innenräumen auf einer ebenen Fläche befinden und vor Witterungseinflüssen und anderen schädlichen Bedingungen geschützt sein.
• Die Umgebungstemperatur darf 1,5°C (34.7°F) nicht unterschreiten und 50°C (122°F) nicht überschreiten.
• Der Installationsort sollte eben sein und das Gewicht des Produkts tragen können.
• Stellen Sie sicher, dass ausreichend Platz um das Produkt herum vorhanden ist, um Zugang für Betrieb und Wartung zu ermöglichen.

Wartung

Wartungsarbeiten sollten nur durchgeführt werden, wenn das System abgeschaltet und vollständig drucklos ist. Alle Arbeiten sollten von autorisiertem und entsprechend geschultem Personal durchgeführt werden

• Alle Anschlüsse müssen mit Sorgfalt entfernt werden, wobei besonders auf die Bereiche zu achten ist, die unter Druck stehen.
• Alle während der Wartungsarbeiten entfernten Dichtungen müssen durch neue Dichtungen ersetzt werden.
• Es dürfen nur zertifizierte und zugelassene Ersatzteile verwendet werden.
• Prüfen Sie alle Anschlüsse und Dichtflächen vor der Montage auf Sauberkeit und sicheren Sitz.
• Stellen Sie sicher, dass alle Komponenten vor dem Betrieb wieder am Produkt montiert sind.
• Überprüfen Sie alle Anschlüsse und Dichtflächen auf Undichtigkeiten; falls welche gefunden werden, beheben Sie diese und prüfen Sie erneut.
• Stellen Sie sicher, dass das Gerät nach Abschluss der Wartung in einem sicheren Betriebszustand hinterlassen wird.

Reinigung
Reinigen Sie das Gerät nur mit einem feuchten Tuch und vermeiden Sie übermäßige Feuchtigkeit an elektrischen Anschlüssen. Bei Bedarf kann ein mildes Reinigungsmittel verwendet werden. Verwenden Sie keine Scheuer- / Lösungsmittel, da diese Schäden verursachen können.

tägliche Prüfungen

• Prüfen Sie das Gerät auf äußere Beschädigungen.
• Entfernen Sie losen Staub oder Schmutz vom Gerät, reinigen Sie alle Oberflächen, die unerwünschte Verunreinigungen angezogen zu haben scheinen.
• Stellen Sie sicher, dass das Gerät innerhalb der Spezifikation arbeitet.
• Überprüfen Sie immer alle Anschlüsse auf Undichtigkeiten.
• Stellen Sie sicher, dass alle losen Teile vor dem Betrieb vom Gerät entfernt oder daran befestigt werden.

Wartungsplan und Ausfälle

Wartung	Jahr 1 (12 Monate)	Jahr 2 (24 Monate)	Jahr 3 (36 Monate)	Jahr 4 (48 Monate)	Jahr 5 (60 Monate)	Jahr 6 (72 Monate)	Jahr 7 (84 Monate)	Jahr 8 (96 Monate)
A

Wartung A - Jedes Jahr (12 Monate)
Aktivkohle ersetzen
Dichtungen der oberen Verteilerdichtung ersetzen

Wartungskits und Ersatzteile

Referenzen

• Spezialisten für Druckluftgeräte in Großbritannien - nano-purification solutions
• Spezialisten für Druckluft & Gas in den USA - nano-purification solutions
• Deutschlands Spezialisten für Druckluft | nano-purification solutions GmbH

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

NANO V1 Handbuch herunterladen

Verfügbare Sprachen
