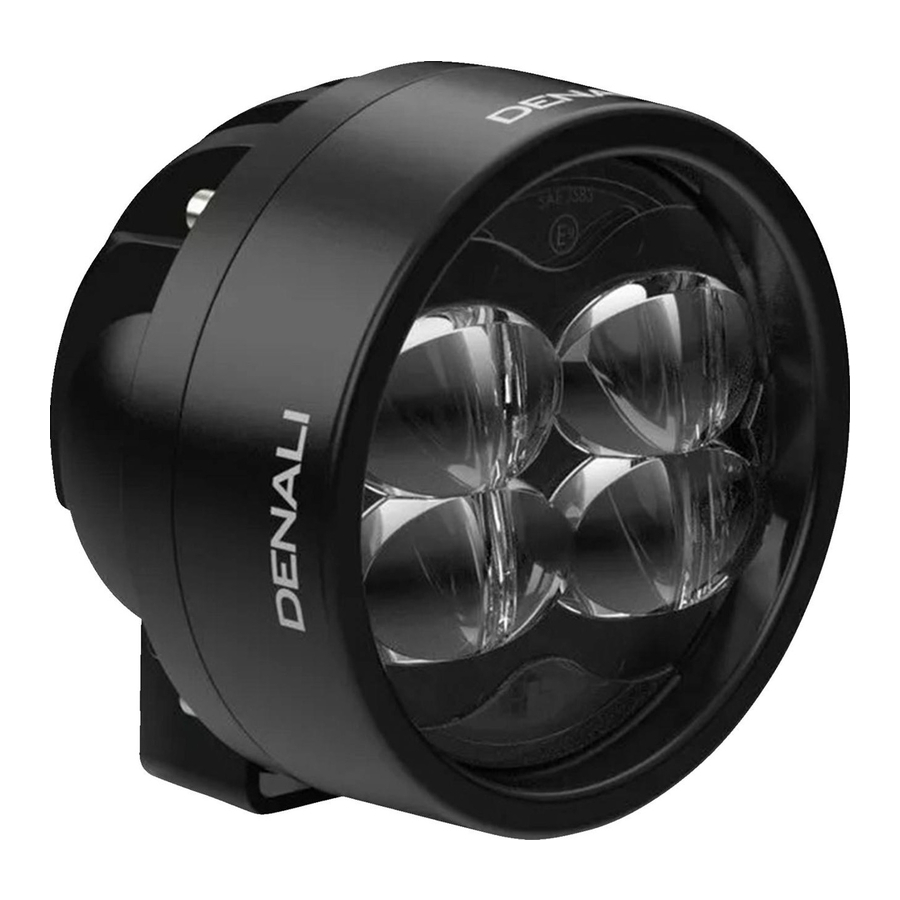

Denali D3 Handbuch
Lieferumfang?
Lieferumfang
| (a) | LED-Lichtpod | Menge 1 |
| (b) | M8 Befestigungsmaterial | Menge 1 |
| (c) | Anschlusskabel | Menge 1 |
Benötigtes Werkzeug: 13mm Schraubenschlüssel, 10mm Schraubenschlüssel, 4mm Inbusschlüssel
Bitte vor der Installation lesen
DENALI Produkte sollten immer von einem qualifizierten Motorradtechniker installiert werden. Wenn Sie unsicher sind, ob Sie ein Produkt ordnungsgemäß installieren können, lassen Sie es bitte von Ihrem örtlichen Motorradhändler installieren. DENALI übernimmt keine Verantwortung für Schäden, die durch unsachgemäße Installation verursacht werden.
Bei der Installation von Elektronik ist es äußerst wichtig, genau auf die Kabelführung zu achten, insbesondere beim Anbringen von Produkten am vorderen Kotflügel, an der Vorderradgabel oder an der Verkleidung Ihres Motorrads. Achten Sie stets darauf, den Lenker vollständig nach links und rechts zu drehen und die Federung vollständig einzufedern, um sicherzustellen, dass die Kabel nicht klemmen und genügend Spielraum für den ordnungsgemäßen Betrieb Ihres Motorrads haben.
Installationstipps
Wir empfehlen dringend, flüssige Schraubensicherung mittlerer Festigkeit an allen Schrauben, Muttern und Bolzen zu verwenden. Es ist auch wichtig sicherzustellen, dass alle Befestigungselemente mit den richtigen Drehmomentspezifikationen angezogen werden, wie in Ihrer Bedienungsanleitung aufgeführt. Für das mitgelieferte Zubehör beachten Sie bitte die unten angegebenen Standard-Drehmomentspezifikationen. Überprüfen Sie alle Befestigungselemente nach den ersten 30 Meilen, um sicherzustellen, dass die korrekten Drehmomentspezifikationen eingehalten werden.
| Schraubengröße | in-lbs | ft-lbs | Nm |
| M3 | 10.0 in-lbs | - | 1.0 Nm |
| M4 | 23.0 in-lbs | - | 2.5 Nm |
| M5 | 44.5 in-lbs | 3.5 ft-lbs | 5.0 Nm |
| M6 | 78.0 in-lbs | 6.5 ft-lbs | 9.0 Nm |
| M8 | - | 13.5 ft-lbs | 18.0 Nm |
| M10 | - | 30.0 ft-lbs | 41.0 Nm |
| M12 | - | 52.0 ft-lbs | 71.0 Nm |
Größenleitfaden für Befestigungsmaterial
Sie sind sich nicht sicher, welche Schraubengröße Sie haben? Verwenden Sie dieses Lineal, um Schrauben, Bolzen, Abstandshalter usw. zu messen. Denken Sie daran, die Länge einer Schraube oder eines Bolzens wird vom Beginn der "Montagefläche" bis zum Ende der Schraube gemessen, schließen Sie also nur den Schraubenkopf beim Messen von Senkkopfschrauben ein.
Montage der Leuchten
Auswahl des Montageortes
DENALI bietet Dutzende von universellen und fahrzeugspezifischen Lichtbefestigungen an. Um den besten Montageort zu bestimmen, beachten Sie die folgenden Tipps. Für maximale Strahlreichweite bei Nacht montieren Sie die Leuchten höher. Für maximale Sichtbarkeit bei Tag montieren Sie die Leuchten tief, um Ihre gesamte Beleuchtungsfläche zu vergrößern. Um das optimale Beleuchtungs- und Sichtbarkeitspaket zu schaffen, montieren Sie ein Paar Fernscheinwerfer hoch für die Reichweite bei Nacht und ein Paar Flut- oder Hybridleuchten tief für die Sichtbarkeit bei Tag und zur Ausleuchtung bei Nacht.
Unsere vollständige Montageanleitung finden Sie unter DENALIELECTRONICS.COM, um alle verfügbaren Montageoptionen für Ihr Fahrzeug zu sehen.
Montage der Leuchte
Schritt Eins: Verwenden Sie einen 13mm Schraubenschlüssel und die mitgelieferte M8-Schraube, Unterlegscheibe, Mutter und Mutternkappe, um die Pods an der Montagehalterung zu befestigen.
Schritt Zwei: Verwenden Sie die MS-Kunststoff-Mutternkappe, um die Mutter und das freiliegende Gewinde abzudecken.
Ausrichten der Leuchten
Wenn Sie wenig Platz haben oder Schwierigkeiten haben, den Hotspot an der Wand zu identifizieren, können Sie den Abstand auf 6 Fuß verkürzen und die Klebebandlinie bei H-1 Zoll markieren.
Vorgeschlagene Ausrichtmethode
Schritt Eins: Wenn jemand auf dem Motorrad sitzt und es auf ebenem Boden aufrecht hält, positionieren Sie das Fahrzeug 25 Fuß von einer flachen und vertikalen Wand entfernt. Stellen Sie sicher, dass die Wand groß genug ist, damit beide Lichtstrahlen auf die Wand projiziert werden können. Ein Garagentor ist ein hervorragender Ort, um dieses Verfahren durchzuführen.
Schritt Zwei: Messen Sie den Abstand vom Boden bis zur Mitte der Lichtpods (H)
Schritt Drei: Verwenden Sie Klebeband, um eine horizontale Linie zu ziehen, die 4 Zoll tiefer ist als die vorherige Messung vom Boden bis zur Mitte der Leuchten (H-2 Zoll).
Schritt Vier: Lösen Sie die Montage- und Gelenkschrauben und richten Sie dann jede Leuchte so aus, dass die Mitte des Hotspots mit der Klebebandlinie an der Wand übereinstimmt. Die Leuchten sollten gleich weit links und rechts von der Mittellinie des Fahrzeugs ausgerichtet sein.
Schritt Fünf: Nachdem die endgültigen Anpassungen an den Leuchten vorgenommen wurden, ziehen Sie die Montage- und Gelenkschrauben fest.
Herzlichen Glückwunsch! Das DENALI LED-Beleuchtungskit wurde erfolgreich installiert! Viel Spaß damit!
Wenn Sie Fragen, Kommentare oder Vorschläge haben, zögern Sie nicht, unsere Ausrüstungsexperten unter 401.360.2550 anzurufen oder besuchen Sie WWW.DENALIELECTRONICS.COM
