EUFY E30, T8426 Handbuch

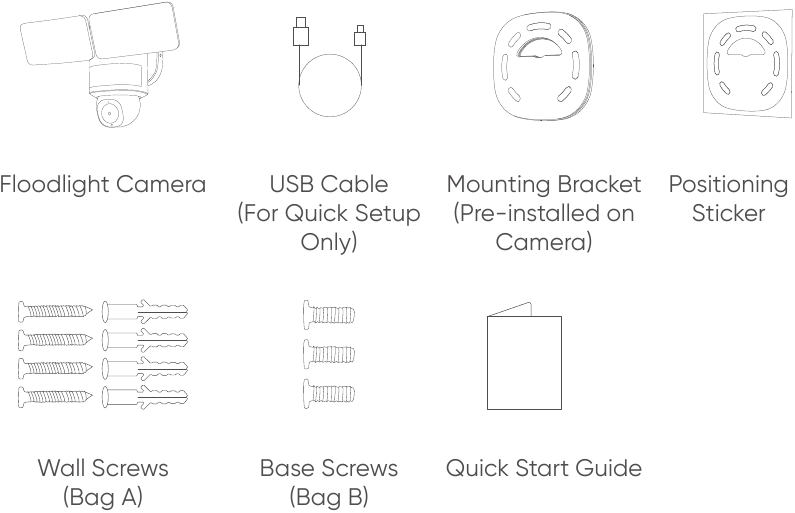

LIEFERUMFANG

WAS SIE BENÖTIGEN (Nicht im Lieferumfang enthalten)

AUF EINEN BLICK

1. Flutlicht
2. Lautsprecher
3. Bewegungssensorkomponente
4. Mikrofon
5. Kamera
6. LED-Anzeige
7. MicroSD-Kartensteckplatz
   • Legen Sie eine microSD-Karte* (nicht im Lieferumfang enthalten) ein, um Aufnahmen zu speichern
8. SYNC Button (SYNCHRONISIEREN-Taste)
9. Stromanschluss (Für schnelle Einrichtung)
10. Montagehalterung
11. Montagesockel

*Verwenden Sie eine microSD-Karte der Klasse 10 oder höher mit maximal 128 GB.

EINRICHTEN DES SYSTEMS

1. Laden Sie die eufy Security App herunter und installieren Sie sie, melden Sie sich dann an oder erstellen Sie ein Konto.


2. Schalten Sie die Flutlichtkamera mit dem USB-C-Ladekabel und einem Netzadapter (nicht im Lieferumfang enthalten) ein.
   .

   • Um Kratzer an der Flutlichtkamera zu vermeiden, entfernen Sie die Schutzfolie vorerst nicht.
   • Die Flutlichter leuchten nur im kabelgebundenen Stromversorgungsmodus auf. Der USB-betriebene Anschluss dient dazu, die Kamera sicher in Ihrem Zuhause einzurichten.
   • Stellen Sie sicher, dass Sie Videos von Ihrer Flutlichtkamera streamen können, BEVOR SIE DIE INSTALLATION VORNEHMEN.
3. Tippen Sie in der App auf + und folgen Sie den Anweisungen in der App, um die Kamera hinzuzufügen.

4. Trennen Sie die Verbindung zum Netzadapter und schließen Sie dann die USB-Anschlussabdeckung.

   Die USB-Anschlussabdeckung muss geschlossen sein, um das Eindringen von Wasser in die Flutlichtkamera zu verhindern.

VORBEREITUNG FÜR DIE INSTALLATION (WICHTIG)

Prüfen Sie die örtlichen Gesetze zur Installation

Wenn Sie sich außerhalb Nordamerikas befinden, müssen Installation und Verkabelung von einem zugelassenen Elektriker durchgeführt werden. Beachten Sie bei der Installation von kabelgebundenen Verbindungen stets die geltenden Vorschriften.

Strom am Schutzschalter abschalten

Stromschlaggefahr

• Schalten Sie die Stromversorgung am Schutzschalter oder Sicherungskasten ab, bevor Sie fortfahren. Konsultieren Sie bei Bedarf einen zugelassenen Elektriker.
• Schalten Sie die Lichter ein/aus, um sicherzustellen, dass die Stromversorgung im Installationsbereich abgeschaltet ist.
• Vergewissern Sie sich, dass die Stromversorgung eine 100~240 VAC 50/60 Hz Stromquelle ist.
• Lassen Sie den Schutzschalter während des gesamten Installationsvorgangs ausgeschaltet.

HINWEIS: Verwenden Sie für dieses Produkt keinen Dimmer oder Zeitschalter.

INSTALLATION IHRER FLUTLICHTKAMERA

Montagehalterung trennen

Trennen Sie die Montagehalterung von der Kamera und legen Sie sie für die spätere Installation beiseite.

Ort auswählen

Sie können die Flutlichtkamera vertikal an einer Wand montieren oder an einer Decke aufhängen. Bei ausgeschaltetem Strom am Schutzschalter entfernen Sie, falls vorhanden, das vorhandene Flutlicht.

Für die Überhangmontage bringen Sie zuerst den Montagesockel wieder an.

Empfohlene Höhe

Wir empfehlen, die Kamera 2,44 m (8 ft) über dem Boden zu montieren, um eine Bewegungserkennungsreichweite von bis zu 12 m (40 ft) zu erzielen.

Montagehalterung installieren

1. Installieren Sie die Montagehalterung mit den Wandschrauben und Dübeln (Beutel A) an der Wand oder Decke.
   • Für Wände aus harten Materialien wie Stuck, Ziegel oder Beton bohren Sie Löcher mit einem 5,95 mm (15/64 Zoll) Bohrer und setzen Sie dann die Dübel in die Löcher ein.


Wandmontage

Überhangmontage

Kabel anschließen

1. Hängen Sie Ihre Kamera mit dem Aufhängeriemen an die Halterung, während Sie die Kabel anschließen.

2. Verbinden Sie separat den Erdungsdraht (blankes Kupfer / grün / grün & gelb), den stromf**SIGNuuml;hrenden Draht (braun) und den Neutralleiter (blau) von der Wand mit dem Erdungsdraht (grün & gelb), dem stromführenden Draht (schwarz) und dem Neutralleiter (weiß) der Flutlichtkamera mithilfe von Kabelverbindern und sichern Sie dann die Verbindungen.

   Niemals falsch verbinden. Die Kabel müssen farblich passend verbunden werden. Wenn Sie Probleme mit dem ordnungsgemäßen Betrieb der Flutlichtkamera haben, wenden Sie sich an einen zugelassenen Techniker.

Kamera an der Montagehalterung anbringen

1. Rasten Sie den Montagesockel in die Montagehalterung ein, richten Sie die Löcher aus und befestigen Sie ihn mit 2 Sockelschrauben (Beutel B).

2. Entfernen Sie das Etikett und die Schutzfolie vom Flutlicht.
   Reinigen Sie die Kamera mit einem Linsenreinigungstuch.

BELEUCHTUNGSWINKEL EINSTELLEN

Ziehen Sie das Flutlicht manuell nach oben und unten oder links und rechts, um es vertikal oder horizontal einzustellen.

STROMVERSORGUNG WIEDERHERSTELLEN

1. Schalten Sie den Hauptschutzschalter im Haus ein.

   Falls die Flutlichtkamera nicht eingeschaltet wird, schalten Sie den Schutzschalter aus, bevor Sie die Verkabelung der Flutlichtkamera überprüfen.
2. Jetzt können Sie verschiedene Funktionen nutzen und Einstellungen in der eufy Security App ändern. Überprüfen Sie zur Fehlerbehebung den Hilfebereich in der eufy Security App.

LED-LICHTANZEIGE

	Dauerhaft Lila	System wird initialisiert
	Dauerhaft Blau	Normaler Betrieb oder bereit für die Einrichtung
	Blinkt Rot	Nicht mit dem Internet verbunden
	Dauerhaft Rot	Aufnahme läuft oder Live-Stream wird angesehen
	Blinkt Blau und Rot	Firmware-Upgrade läuft Hinweis: Lassen Sie die Kamera an eine Stromquelle angeschlossen

SICHERHEITSHINWEISE

• Dieses Gerät ist nicht für den Einsatz an Orten geeignet, an denen Kinder anwesend sein könnten. Dieses Gerät ist nicht für die Verwendung durch Kinder bestimmt.
• Verwenden Sie das Produkt nicht auf andere Weise als hierin beschrieben, um Personenschäden oder Sachschäden zu vermeiden.
• Der Benutzer sollte die Gesetze und Vorschriften der entsprechenden Länder und Regionen, in denen das Gerät aufgestellt (verwendet) wird, einhalten, die Berufsethik beachten, auf Sicherheitsverpflichtungen achten und die Verwendung unserer Produkte oder Geräte für illegale Zwecke strengstens untersagen. Unser Unternehmen übernimmt unter keinen Umständen die rechtliche Haftung für Verstöße.
• Als Teil der Gebäudeinstallation muss eine geeignete Trennvorrichtung vorgesehen werden.
• Ein allpoliger Netzschalter gemäß Anhang L muss in die elektrische Installation des Gebäudes integriert werden.
• Die Leuchte ist für die Montage auf oder über einer Anschlussdose vorgesehen und muss mit Zuleitungen versehen sein, die lang genug sind, um 150mm (6 in) in die Anschlussdose hineinzureichen.
• Vorsicht, Stromschlaggefahr

DIESES PRODUKT MUSS IN ÜBEREINSTIMMUNG MIT DEN ANWENDBAREN INSTALLATIONSVORSCHRIFTEN VON EINER PERSON INSTALLIERT WERDEN, DIE MIT DEM AUFBAU UND DEM BETRIEB DES PRODUKTS SOWIE DEN DAMIT VERBUNDENEN GEFAHREN VERTRAUT IST.

MIN 90°C VERSORGUNGSLEITER

• Überprüfen Sie Ihre lokalen Installationsgesetze. Wenn Sie sich außerhalb Nordamerikas befinden, müssen Installation und Verkabelung von einem zugelassenen Elektriker durchgeführt werden.
• Dieses Handbuch dient nur zu Informationszwecken. Die Arbeit mit Elektrizität kann gefährlich sein, daher ist es wichtig, die entsprechenden Sicherheitsvorkehrungen zu treffen. Beauftragen Sie einen zugelassenen Elektriker, wenn Sie mit den beschriebenen Prozessen und Werkzeugen nicht vertraut oder unerfahren sind.
• Trennen Sie die Stromversorgung an der Sicherung oder dem Schutzschalter vor der Installation.
• Installieren Sie das Produkt nicht in der Nähe von brennbaren Oberflächen.
• Um das Risiko eines Stromschlags, einer Verletzung oder des Todes zu vermeiden, seien Sie immer vorsichtig, wenn Sie mit Elektrizität arbeiten.
• Stellen Sie sicher, dass die Flutlichtkamera ordnungsgemäß geerdet ist.
• Die Flutlichtkamera muss an einer Wand oder unter einem Gesims montiert werden.

Standardmäßiger offener Port 1: Wi-Fi (2.4GHz)

Port-Beschreibung:

1. Nach dem ersten Einschalten oder Zurücksetzen, wenn keine Wi-Fi-Informationen konfiguriert sind, kann es in den Netzwerkkonfigurationsmodus (z. B. AP/ BLE-Konfiguration) wechseln;
2. Im normalen Betriebsmodus verbindet es sich automatisch mit der gespeicherten Router-SSID und dem Passwort;
3. Wenn Sie die Wi-Fi-Konfiguration ändern müssen, können Sie die Netzwerkkonfiguration über die App oder gemäß dem Handbuch zurücksetzen.
4. Der TCP port überwacht 15250, was für die eufy sdk Schnittstellenverbindung erforderlich ist und nicht deaktiviert werden kann.

Standardmäßiger offener Port 2: BLE (Bluetooth Low Energy)

Port-Beschreibung:

1. Wenn das Gerät nicht mit dem Netzwerk verbunden ist, aktiviert es das BLE-Pairing und sendet Bluetooth-Pairing (oder -Scanning).
2. Nachdem das Netzwerk-Pairing abgeschlossen ist, wird das BLE-Pairing automatisch deaktiviert.
