VORTEX DIAMONDBACK HD Handbuch

SPEZIFIKATIONEN

VERGRÖSSERUNG X OBJEKTIVLINSEN-DURCHMESSER	8x28	10x28	8x32	10x32
LINEARES SICHTFELD (@1000 YARDS)	332'	273'	426'	340'
WINKLIGES SICHTFELD	6.2°	5.1˚	8.1˚	6.5˚
NAHSTELLGRENZE	6.0'	6.0'	5.0'	6.0'
AUGENABSTAND	18.0mm	16.0mm	16.0mm	14.0mm
ZWISCHENPUPPILLENABSTAND	55mm - 72mm	57mm - 73mm	55mm - 72mm	57mm - 73mm
DIOPTRIENBEREICH	±3	±3	±4	±4
HÖHE	4.6"	4.6"	4.4"	4.4"
BREITE	4.5"	4.5"	5.0"	5.0"
GEWICHT	13.7 oz.	13.3 oz.	15.9 oz.	16.0 oz.

Die Abbildungen dienen nur zur Veranschaulichung. Das Produkt kann geringfügig von den gezeigten Abbildungen abweichen.

VERGRÖSSERUNG X OBJEKTIVLINSEN-DURCHMESSER	8x42	10x42	10x50	12x50	15x56
LINEARES SICHTFELD (@1000 YARDS)	393'	330'	315'	271'	230'
WINKLIGES SICHTFELD	7.5˚	6.3˚	6.0˚	5.2˚	4.4˚
NAHSTELLGRENZE	5.0'	5.0'	6.0'	6.0'	14.0'
AUGENABSTAND	17.0mm	15.0mm	17.0mm	14.0mm	15.6mm
ZWISCHENPUPPILLENABSTAND	55mm - 73mm	55mm - 73mm	60mm - 75mm	60mm - 75mm	59mm - 76mm
DIOPTRIENBEREICH	±4	±4	±5	±5	±3
HÖHE	5.7"	5.7"	6.6"	6.4"	7.1"
BREITE	5.1"	5.1"	5.3"	5.3"	5.8"
GEWICHT	21.8 oz.	21.3 oz.	30.0 oz.	28.9 oz.	34.8 oz.

DIAMONDBACK^® HD FERNGläSER

Produktübersicht

Entwickelt für Jäger, die leistungsstarke, zuverlässige Optiken benötigen, bietet das Diamondback^® HD eine scharfe Auflösung, verbesserten Kontrast und robuste Haltbarkeit. Leicht und doch robust genug, um lange Distanzen zu überbrücken, ist es eine starke Produktreihe, die für jede Art von Jagd ausgelegt ist. Als echtes Arbeitstier bietet Ihnen das Diamondback^® HD die Klarheit, Nützlichkeit und das Vertrauen, das Sie benötigen, um konstant mehr Erfolg zu haben.

GRUNDLEGENDE BEDIENUNG

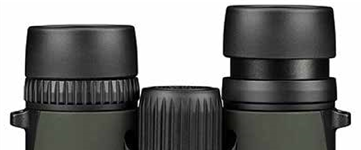

Die Augenmuscheln einstellen

Die Augenmuscheln des Diamondback^® HD lassen sich hoch- und herunterdrehen, sodass jeder ein volles Sichtfeld und eine komfortable Betrachtung erzielen kann, unabhängig von Gesichtsstruktur und ob mit oder ohne Brille.

Wenn keine Brille verwendet wird, sind die Augenmuscheln im Allgemeinen vollständig ausgefahren. Bei Verwendung einer Brille sind die Augenmuscheln im Allgemeinen vollständig eingefahren.

Den Zwischenpupillenabstand einstellen

Der Zwischenpupillenabstand (IPD) ist der Abstand zwischen den Mittelpunkten der linken und rechten Augenpupille. Passen Sie den IPD Ihrer Augen an das Fernglas an, sodass Sie ein einziges Bild ohne Randverzerrungen sehen.

• Abstand zwischen den Mittelpunkten der Okularlinsen.

• Drehen Sie die Fernglasrohre nach innen oder außen, um Ihre Augen mit den Okularlinsen auszurichten.

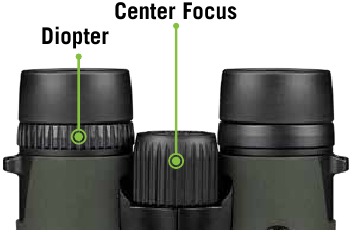

Das Fernglas fokussieren

Für die besten Ergebnisse befolgen Sie diesen zweistufigen Prozess, um den Mittelfokus und den Dioptrienausgleich richtig einzustellen. Wählen Sie ein Objekt in etwa 20 Yards Entfernung und bleiben Sie an derselben Stelle, bis Sie das Fernglas an Ihre Augen angepasst haben.

1. Den Mittelfokus einstellen – Beginnen Sie, indem Sie Ihr rechtes Auge schließen oder die rechte Objektivlinse mit Ihrer Hand abdecken. Blicken Sie durch das linke Rohr und drehen Sie am Mittelfokusrad, bis das Bild scharf ist. Lassen Sie den Mittelfokus in dieser Position, während Sie den Dioptrienausgleich einstellen.

2. Den Dioptrienausgleich einstellen – Beginnen Sie, indem Sie Ihr linkes Auge schließen oder die linke Objektivlinse mit Ihrer Hand abdecken. Blicken Sie durch das rechte Rohr und stellen Sie den Dioptrienausgleich ein, bis das Bild scharf ist. Merken Sie sich die Position der Dioptrieneinstellung, falls Sie sie erneut einstellen müssen. Von diesem Punkt an müssen Sie nur noch das Mittelfokusrad verwenden.


ZUBEHÖR

GlassPak^™ Fernglas-Tragesystem

Das GlassPak^™ Fernglas-Tragesystem bewahrt und schützt Ihr Fernglas und hält es gleichzeitig griffbereit für einen schnellen Einsatz. Fangriemen werden am Fernglas befestigt und bieten zusätzliche Sicherheit gegen versehentliches Herunterfallen, während die vollständig verstellbaren Riemen für einen bequemen Sitz sorgen.

Anbringen der Tragegurte

Schritt 1: Legen Sie die GlassPak^™ Fernglastasche mit der Vorderseite nach unten und der Basis zu Ihnen zeigend hin. Legen Sie die Fernglas-Tragegurte mit dem Vortex-Logo nach oben. Klappen Sie den Gurtversteller hoch. Nehmen Sie das Ende des oberen Fernglas-Tragegurts und schieben Sie es durch den unteren Schlitz des Gurtverstellers vom Benutzer weg. Klappen Sie den Gurtversteller wieder herunter und fädeln Sie dann das Ende des Fernglas-Tragegurts wieder durch die Oberseite des Gurtverstellers zum Benutzer hin. Wiederholen Sie den Vorgang auf der anderen Seite.

Schritt 2: Befestigen Sie eine Seite der Schnellverschluss-Schnallen an der Basis der GlassPak^™ Fernglastasche. Legen Sie die Fernglas-Tragegurte über Ihren Kopf, sodass das Tragesystem auf Ihrem Rücken und die Tasche auf Ihrer Brust liegt. Befestigen Sie die andere Seite der Schnellverschluss-Schnalle an der Basis der GlassPak^™ Fernglastasche. Passen Sie die Gurte für einen korrekten Sitz an.

Schritt 3: Lösen Sie die Fangriemen von Ihrem Tragesystem. Befreien Sie das Ende der Fangriemen. Führen Sie das Ende durch die Fernglasbefestigung am Fernglas. Dann wieder unter dem Fangriemenversteller hindurch und über die Oberseite zurück, sodass das lose Ende nach oben zum Benutzer zeigt. Befestigen Sie die Fangriemen wieder an Ihrem Tragesystem.

Für die korrekte Vorgehensweise zum Anbringen der Tragegurte scannen Sie den QR-Code für ein Video-Tutorial.
SCANNEN SIE FÜR DAS VIDEO-TUTORIAL ZUM ANBRINGEN DER TRAGEGURTE

Linsenabdeckungen

Das Diamondback^® HD wird mit befestigten Objektivschutzkappen und einem Rainguard^® für die Okularlinsen geliefert. Verwenden Sie diese Abdeckungen, um die Linsen zu schützen, wenn Sie Ihr Fernglas nicht verwenden.

Halsriemen

Befestigen Sie den gepolsterten Halsriemen in diesen drei einfachen Schritten:

1. Schieben Sie ein paar Zentimeter des Riemens durch die Riemenbefestigung am Fernglas.

2. Halten Sie die Schnalle und fädeln Sie das Ende des Riemens durch die Schnalle.

3. Passen Sie die Gesamtlänge an und ziehen Sie dann fest, bis der Riemen in der Schnalle gesichert ist.


Hinweis: Wenn Sie einen anderen Riemen verwenden, befestigen Sie niemals Metall-O-Ringe direkt an der Riemenbefestigung.

WARTUNG

Reinigung

Ihr Fernglas erfordert nur sehr wenig routinemäßige Wartung, abgesehen von der regelmäßigen Reinigung der äußeren Linsen. Das Fernglasäußere kann mit einem weichen Tuch gereinigt werden. Achten Sie bei der Reinigung der Linsen darauf, Produkte zu verwenden, die speziell für die Anwendung auf vergüteten optischen Linsen entwickelt wurden.

• Achten Sie darauf, Staub oder Schmutz von den Linsen zu blasen, bevor Sie die Oberflächen abwischen.
• Das Anhauchen oder eine sehr kleine Menge Wasser oder reiner Alkohol kann helfen, hartnäckige getrocknete Wasserflecken zu entfernen.

Schmierung

Alle Fernglas-Komponenten sind dauergeschmiert, daher sollte kein zusätzliches Schmiermittel aufgetragen werden.

Hinweis: Versuchen Sie nicht, Komponenten des Fernglases zu zerlegen, außer um die Rainguards, Objektivschutzkappen und die Stativadapterkappe zu entfernen. Das Zerlegen des Fernglases kann die Garantie erlöschen lassen.

Lagerung

Vermeiden Sie es, Ihr Fernglas nach Möglichkeit für längere Zeit direktem Sonnenlicht oder an sehr heißen Orten auszusetzen.

Ferngläser sind nicht dazu bestimmt, in die Sonne oder in andere intensive Lichtquellen zu blicken. Eine solche Betrachtung könnte die Netzhaut und Hornhaut Ihrer Augen schädigen – bis zur Erblindung.
