Einleitung
Das ATMGEA328 IoT Trainer Kit verfügt über wesentliche Entwicklungsmerkmale in einem Plug-and-Play-Design, das einfache Verbindungen ermöglicht und Studenten, Hobbyisten, Enthusiasten und Fachleuten hilft, sich stärker auf die Programm-/Anwendungsentwicklung zu konzentrieren. Das ATMGEA328 IoT Trainer Kit ist mit On-Board-IOs, Kommunikationsschnittstellen und Peripheriegeräten ausgestattet. Es ist wirklich einfach, Schaltungen ohne Löten zu entwerfen, zu experimentieren und zu testen. Es wird in vielen Bildungseinrichtungen und F&E-Laboren auf der ganzen Welt eingesetzt.
- Schalten Sie die Versorgungsspannung dieses Produkts sowie der angeschlossenen Ger**SIGNauml;te vor dem Anschließen oder Trennen aus.
- Verwenden Sie bei der Arbeit immer isoliertes Werkzeug.
- Berühren Sie keine Komponenten der Platine mit bloßen Händen, während das Gerät eingeschaltet ist.
Merkmale
- Plug & Play Schnittstellenkonnektivität.
- Professionelles EMI/RFI-konformes PCB-Layout-Design
- Modulares Blockdesign ermöglicht einfachen Zugang & schnelles Prototyping
- FRC-Konnektivitätsfunktionen minimieren Verbindungsfehler.
- Hochwertige Platine mit Holzgehäuse.
- 8 Schnittstellen-LEDs.
- 1 * 4 Menü-Tastatur.
- 4 * 4 Matrix-Tastatur.
- RS232, RS485, USB Kommunikationsport.
- 7-Segment Multiplex-Anzeige.
- 16*2 LCD & OLED Display
- ADC & DAC Karte.
- 8 Bit 4 Port IO.
- On-Board Wi-Fi/Bluetooth Konnektivität
- 3.3 bis 5V Pegelwandler.
- Stromversorgung 3.3V und 5V
- SD-KARTEN-Schnittstelle.
- RTC & EEPROM Schnittstelle.
- DC Motor/ Schrittmotor Treiber.
- Relais, Summer.
- 1x Temperatursensor.
- 3x Analog Test POT.
ATmega328 Board Beschreibung
- Stromversorgung
- Netzschalter
- Spannungsregler
- OLED Display
- Digitaler Eingabeschalter
- ADC (Variabler Widerstand POT)
- Temperatursensor LM35
- RTC
- L298 Treiber
- Logikpegelwandler
- Summer
- Relais
- SD-Kartenhalter
- Jumper-Einstellungen für I2C
- EEPROM
- Jumper-Einstellungen für EEPROM
- 1*4 Tastaturschalter
- RDL BUS FRC Stecker
- 4*4 Matrix-Tastatur
- ATMEGA328 Controller
- 7-Segment-Anzeige
- 2*4 LEDs
- Jumper-Einstellungen für UART-Auswahlpins
- 16*2 LCD Display
- Wi-Fi/XBEE Modul
- RD485 Modul
- On-Board ISP Programmer
- Jumper-Einstellungen für UART TTL
- USB-Port
- DB9 Serieller Buchsenstecker
- Betriebsanzeige
ATmega328 Pinbelegung
Lieferumfang
- Entwicklungsboard mit Holzgehäuse
- USB-Kabel
- 12V 2A Adapter
- FRC-Kabel
HINWEIS: Das XBee Modul ist nicht im Lieferumfang enthalten.
Anleitung zur Auswahl des ATmega328 Boards in der Arduino IDE
Installation des ATmega328 Boards in der Arduino IDE
Bevor Sie mit dieser Methode beginnen, stellen Sie sicher, dass Sie die neueste Version der Arduino IDE 1.8.19 auf Ihrem Computer installiert haben.
Falls nicht, installieren Sie sie von https://www.arduino.cc/en/software und fahren Sie dann mit diesem Tutorial fort.
- Schließen Sie das ESP32 Trainer Kit an Ihren Computer an. Öffnen Sie Ihre Arduino IDE und folgen Sie diesen Schritten:
- Wählen Sie Ihr Board im Menü Tools (Werkzeuge) > Board (Platine) (es ist das Arduino Uno)
![]()
Wählen Sie den Port aus (wenn Sie den COM-Port in Ihrer Arduino IDE nicht sehen, müssen Sie die FTDI-Treiber installieren: https://ftdichip.com/drivers/d2xx-drivers/
Bibliotheken installieren
- Um eine neue Bibliothek in Ihre Arduino IDE zu installieren, öffnen Sie die IDE und klicken Sie auf das Menü "Sketch" (Sketch) und dann auf "Include Library" (Bibliothek einbinden) > "Manage Libraries" (Bibliotheken verwalten).
![]()
- Dann öffnet sich der Bibliotheksmanager und Sie finden eine Liste von Bibliotheken, die bereits installiert oder zur Installation bereit sind. In diesem Beispiel werden wir die RTC-Bibliothek (d.h. rtclib) installieren. Geben Sie den Bibliotheksnamen ein, um sie zu finden, klicken Sie darauf und wählen Sie dann die Version der Bibliothek, die Sie installieren möchten. Manchmal ist nur eine Version der Bibliothek verfügbar. Klicken Sie dann auf "install" (installieren). Wenn Sie die Bibliothek nicht finden, siehe "Blinking an LED" (Eine LED blinken lassen) > "Program" (Programm).
![]()
- Warten Sie, bis die IDE die neue Bibliothek installiert hat. Das Herunterladen kann je nach Verbindungsgeschwindigkeit einige Zeit in Anspruch nehmen. Sobald es abgeschlossen ist, sollte ein Installed (Installiert) Tag neben der RTC-Bibliothek erscheinen. Klicken Sie dann auf "close" (schließen).
Eine weitere Methode zur Installation und zum Import einer .zip-Bibliothek
- Gehen Sie zu Google, suchen Sie nach der Bibliothek (z.B. rtclib), die Sie installieren möchten, klicken Sie auf "download ZIP" (ZIP herunterladen).
![Bibliotheken installieren - Schritt 1]( "Atmel - ATmega328 - Bibliotheken installieren - Schritt 1")
- In der Arduino IDE gehen Sie zu "Sketch" (Sketch) > "Include Library" (Bibliothek einbinden) > "Add .ZIP Library" (ZIP-Bibliothek hinzufügen).
![Bibliotheken installieren - Schritt 2]( "Atmel - ATmega328 - Bibliotheken installieren - Schritt 2")
- Wählen Sie die Bibliothek aus, die Sie hinzufügen möchten. Gehen Sie zum heruntergeladenen Speicherort der .zip-Datei und öffnen Sie sie.
![Bibliotheken installieren - Schritt 3]( "Atmel - ATmega328 - Bibliotheken installieren - Schritt 3")
Bibliothekslinks
- Keypad Bibliothek (keypad.h) HIER HERUNTERLADEN
- LCD Bibliothek (LiquidCrystal.h) HIER HERUNTERLADEN
- RTC Bibliotheken
(rtclib) HIER HERUNTERLADEN
(Wire.h) HIER HERUNTERLADEN - SD-Karten-Bibliotheken
(FS.h) HIER HERUNTERLADEN
(SD.h) HIER HERUNTERLADEN
(SPI.h) HIER HERUNTERLADEN - OLED Bibliotheken
(Adafruit_GFX.h) HIER HERUNTERLADEN
(Adafruit_SSD1306.h) HIER HERUNTERLADEN
LED blinken lassen
Ziel:
Anschluss von LEDs an einen ATmega328-Mikrocontroller.
Beschreibung:
Erlernen der Programmierung eines ATmega328-Mikrocontrollers, um eine LED zum Blinken zu bringen, indem LEDs an seine digitalen Pins angeschlossen werden.
Hardware-Anforderung:
ATmega328 IoT Development Kit und FRC-Kabel.
Vorgehensweise:
- Verbinden Sie den P1-Port und den SV2 (LED)-Port mit dem FRC-Kabel, wie oben gezeigt.
- Verbinden Sie das USB-Kabel mit der Platine.
- Öffnen Sie die Arduino IDE. Wählen Sie Arduino Uno bei den Boards und wählen Sie den COM-Port aus.
- Schreiben Sie nun das Programm, überprüfen Sie es und laden Sie es hoch.
- Nun können Sie sehen, wie die LED auf dem ATmega328-Entwicklungsboard blinkt.
Programm:
const int L1=2, L2=3, L3=4, L4=5, L5=6, L6=7, L7=8, L8=9; //Initialisieren der LED-Pins
void setup ()
{
pinMode (L1, OUTPUT); // Alle Pins des Port P1 als Ausgang setzen
pinMode (L2, OUTPUT);
pinMode (L3, OUTPUT);
pinMode (L4, OUTPUT);
pinMode (L5, OUTPUT);
pinMode (L6, OUTPUT);
pinMode (L7, OUTPUT);
pinMode (L8, OUTPUT);
}
void loop ()
{
digitalWrite (L1, HIGH);
digitalWrite (L2, HIGH);
digitalWrite (L3, HIGH);
digitalWrite (L4, HIGH);
digitalWrite (L5, HIGH);
digitalWrite (L6, HIGH);
digitalWrite (L7, HIGH);
digitalWrite (L8, HIGH);
delay (2000);
digitalWrite (L1, LOW);
digitalWrite (L2, LOW);
digitalWrite (L3, LOW);
digitalWrite (L4, LOW);
digitalWrite (L5, LOW);
digitalWrite (L6, LOW);
digitalWrite (L7, LOW);
digitalWrite (L8, LOW);
delay (2000);
}
Sieben-Segment-Anzeigen
Ziel:
Schnittstellenverbindung des ATmega328-Mikrocontrollers mit einer Sieben-Segment-Anzeige.
Beschreibung:
Anzeige von Zahlen auf einer 7-Segment-Anzeige.
Benötigte Hardware:
ESP32-Mikrocontroller-Entwicklungsboard und FRC-Kabel.
Vorgehensweise:
- Verbinden Sie den P1-Port und den SV4 (Data)-Port sowie den P2-Port und den SV3 (Select)-Port mit einem FRC-Kabel, wie oben gezeigt.
- Verbinden Sie das USB-Kabel mit dem Board.
- Öffnen Sie die Arduino IDE. Wählen Sie Arduino Uno bei den Boards und wählen Sie den COM-Port aus.
- Schreiben Sie nun das Programm, überprüfen Sie es und laden Sie es hoch.
- Nun sehen Sie, dass die Zahl auf den Sieben-Segment-Anzeigen des ATmega328-Entwicklungsboards erscheint.
Programm:
const int sel1=10, sel2=11, sel3=12, sel4=13; // Initialisierung der Auswahl-Pins - Port P2
const int a=2, b=3, c=4, d=5, e=6, f=7, g=8, dp=9; // Initialisierung der Daten-Pins - Port P1
void setup ()
{
pinMode (sel1, OUTPUT); // Deklaration der Auswahl-Pins als Output
pinMode (sel2, OUTPUT);
pinMode (sel3, OUTPUT);
pinMode (sel4, OUTPUT);
digitalWrite (sel1, LOW); // Auswahl aller 4 Ziffern der 7-Segment-Anzeige durch Setzen auf LOW
digitalWrite (sel2, LOW);
digitalWrite (sel3, LOW);
digitalWrite (sel4, LOW);
pinMode (a, OUTPUT); // Deklaration der Daten-Pins als Output
pinMode (b, OUTPUT);
pinMode (c, OUTPUT);
pinMode (d, OUTPUT);
pinMode (e, OUTPUT);
pinMode (f, OUTPUT);
pinMode (g, OUTPUT);
pinMode (dp, OUTPUT);
delay (100);
}
void loop ()
{
// 0 anzeigen
digitalWrite (a, LOW);
digitalWrite (b, LOW);
digitalWrite (c, LOW);
digitalWrite (d, LOW);
digitalWrite (e, LOW);
digitalWrite (f, LOW);
digitalWrite (g, HIGH);
digitalWrite (dp, LOW);
delay (2000);
// 1 anzeigen
digitalWrite (a, HIGH);
digitalWrite (b, LOW);
digitalWrite (c, LOW);
digitalWrite (d, HIGH);
digitalWrite (e, HIGH);
digitalWrite (f, HIGH);
digitalWrite (g, HIGH);
digitalWrite (dp, HIGH);
delay (2000);
// 2 anzeigen
digitalWrite (a, LOW);
digitalWrite (b, LOW);
digitalWrite (c, HIGH);
digitalWrite (d, LOW);
digitalWrite (e, LOW);
digitalWrite (f, HIGH);
digitalWrite (g, LOW);
digitalWrite (dp, LOW);
delay (2000);
// 3 anzeigen
digitalWrite (a, LOW);
digitalWrite (b, LOW);
digitalWrite (c, LOW);
digitalWrite (d, LOW);
digitalWrite (e, HIGH);
digitalWrite (f, HIGH);
digitalWrite (g, LOW);
digitalWrite (dp, LOW);
delay (2000);
// 4 anzeigen
digitalWrite (a, HIGH);
digitalWrite (b, LOW);
digitalWrite (c, LOW);
digitalWrite (d, HIGH);
digitalWrite (e, HIGH);
digitalWrite (f, LOW);
digitalWrite (g, LOW);
digitalWrite (dp, LOW);
delay (2000);
// 5 anzeigen
digitalWrite (a, LOW);
digitalWrite (b, HIGH);
digitalWrite (c, LOW);
digitalWrite (d, LOW);
digitalWrite (e, HIGH);
digitalWrite (f, LOW);
digitalWrite (g, LOW);
digitalWrite (dp, LOW);
delay (2000);
// 6 anzeigen
digitalWrite (a, LOW);
digitalWrite (b, HIGH);
digitalWrite (c, LOW);
digitalWrite (d, LOW);
digitalWrite (e, LOW);
digitalWrite (f, LOW);
digitalWrite (g, LOW);
digitalWrite (dp, LOW);
delay (2000);
// 7 anzeigen
digitalWrite (a, LOW);
digitalWrite (b, LOW);
digitalWrite (c, LOW);
digitalWrite (d, HIGH);
digitalWrite (e, HIGH);
digitalWrite (f, HIGH);
digitalWrite (g, HIGH);
digitalWrite (dp, HIGH);
delay (2000);
// 8 anzeigen
digitalWrite (a, LOW);
digitalWrite (b, LOW);
digitalWrite (c, LOW);
digitalWrite (d, LOW);
digitalWrite (e, LOW);
digitalWrite (f, LOW);
digitalWrite (g, LOW);
digitalWrite (dp, LOW);
delay (2000);
// 9 anzeigen
digitalWrite (a, LOW);
digitalWrite (b, LOW);
digitalWrite (c, LOW);
digitalWrite (d, LOW);
digitalWrite (e, HIGH);
digitalWrite (f, LOW);
digitalWrite (g, LOW);
digitalWrite (dp, LOW);
delay (2000);
}
Hex-Tastatur
Ziel:
Verbindung einer 4x4 Hex-Tastatur mit dem ATmega328-Mikrocontroller-Modul herstellen.
Beschreibung:
Anzeige der gedrückten Taste auf dem seriellen Monitor.
Benötigte Hardware:
ATmega328-Mikrocontroller-Entwicklungsboard und FRC-Kabel.
Vorgehensweise:
- Verbinden Sie den P1-Port und den SV5 (4x4 Tastenmatrix)-Port mit einem FRC-Kabel, wie oben gezeigt.
- Verbinden Sie das USB-Kabel mit dem Board.
- Öffnen Sie die Arduino IDE. Wählen Sie Arduino Uno bei den Boards und wählen Sie den COM-Port aus.
- Schreiben Sie nun das Programm, überprüfen Sie es und laden Sie es hoch.
- Nach dem Hochladen öffnen Sie den seriellen Monitor, um die Ausgabe zu beobachten.
- Auf Ihrem seriellen Monitor erscheint die Nummer für jeden gedrückten Schalter.
Programm:
Ausgabe:
Flüssigkristallanzeige
Ziel:
Anschluss eines LCD-Displays an das ATmega328-Mikrocontroller-Modul.
Beschreibung:
Die Meldung auf dem LCD-Bildschirm anzeigen.
Benötigte Hardware:
ATmega328-Mikrocontroller-Entwicklungsplatine und FRC-Kabel.
Vorgehensweise:
- Verbinden Sie den P1-Port und den SV1(LCD 16*2 Display)-Port mit einem FRC-Kabel, wie oben gezeigt.
- Verbinden Sie das USB-Kabel mit der Platine.
- Öffnen Sie die Arduino IDE. Wählen Sie Arduino Uno bei den Boards und wählen Sie den COM-Port.
- Schreiben, überprüfen und laden Sie das Programm hoch.
- Nun können Sie die Ausgabe auf dem LCD sehen.
Programm:
IR (Infrarot) Sensor
Ziel:
Anschluss eines IR-Sensors an das ATmega328-Mikrocontroller-Modul.
Beschreibung:
Lernen, wie man Werte von einem IR-Sensor mit dem ATmega328-Mikrocontroller liest.
Benötigte Hardware:
ESP32-Mikrocontroller-Entwicklungsplatine, IR-Sensor, F-F Patchkabel.
Vorgehensweise:
- Verbinden Sie die P1-Port-Pins (5, GND, 3V) mit den IR-Sensor-Pins (OUT, GND, 5V) mittels Patchkabel, wie oben gezeigt.
- Verbinden Sie das USB-Kabel mit der Platine.
- Öffnen Sie die Arduino IDE. Wählen Sie Arduino Uno bei den Boards und wählen Sie den COM-Port.
- Schreiben, überprüfen und laden Sie das Programm hoch.
- Nun können Sie die Ausgabe auf dem seriellen Monitor sehen.
Programm:
Ausgabe:

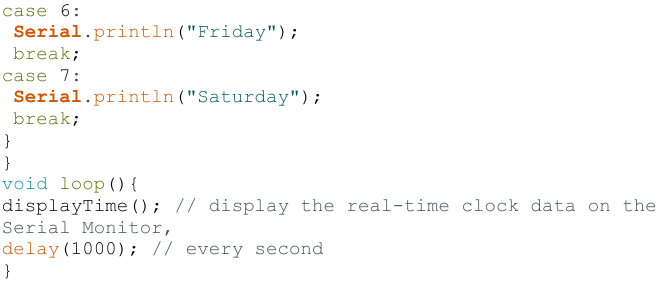

RTC (Echtzeituhr)
Ziel:
Anschluss eines Echtzeituhr-Moduls an das ATmega328-Mikrocontroller-Modul.
Beschreibung:

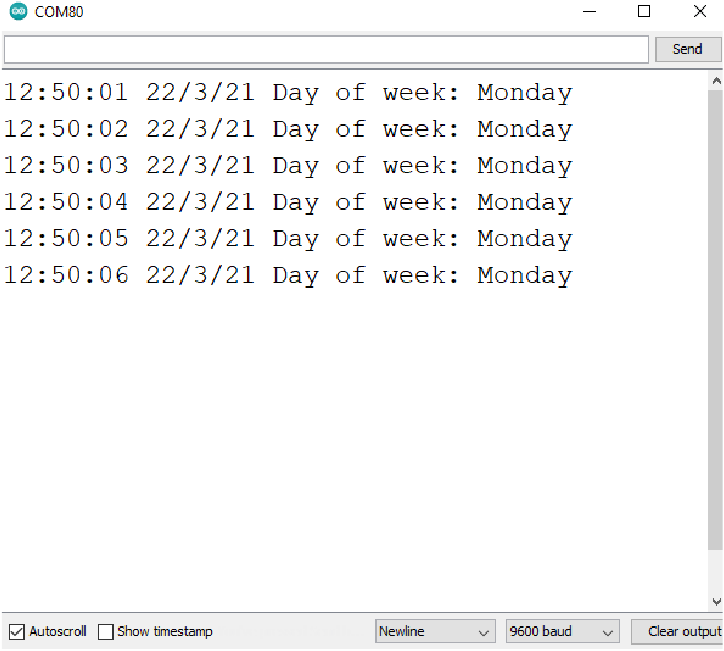

Datum und Uhrzeit auf dem seriellen Monitor mithilfe der ATmega328-Mikrocontroller-Entwicklungsplatine anzeigen.
Benötigte Hardware:
ATmega328-Mikrocontroller-Entwicklungsplatine und RTC-Batterie.
Vorgehensweise:
- Verbinden Sie das USB-Kabel mit der Platine.
- Öffnen Sie die Arduino IDE. Wählen Sie Arduino Uno bei den Boards und wählen Sie den COM-Port.
- Schreiben, überprüfen und laden Sie das Programm hoch.
- Öffnen Sie den seriellen Monitor, um die Ausgabe zu beobachten.
Programm:
Ausgabe:
ADC
Ziel:
Anschluss des ADC an das ATmega328-Mikrocontroller-Modul.
Beschreibung:
Lernen, wie man ADC-Werte mit dem ATmega328-Mikrocontroller liest.
Benötigte Hardware:
ATmega328-Mikrocontroller-Entwicklungsplatine und FRC-Kabel.
Vorgehensweise:
- Verbinden Sie den P3-Port und den SV12(ADC & Temp)-Port mit einem FRC-Kabel, wie oben gezeigt.
- Verbinden Sie das USB-Kabel mit der Platine.
- Öffnen Sie die Arduino IDE. Wählen Sie Arduino Uno bei den Boards und wählen Sie den COM-Port.
- Schreiben, überprüfen und laden Sie das Programm hoch.
- Öffnen Sie den seriellen Monitor, um die Ausgabe zu beobachten.
Programm:
Ausgabe:
L298 Motor
Ziel:
Anschluss des L298 Motors an die ATmega328-Mikrocontroller-Platine.
Beschreibung:
Dieses Experiment zeigt, wie der L298 Motor im Uhrzeigersinn und gegen den Uhrzeigersinn mit dem ATmega328-Mikrocontroller gedreht wird.
Benötigte Hardware:
ATmega328-Mikrocontroller-Entwicklungsplatine, L298 Motor und FRC-Kabel.
Vorgehensweise:
- Verbinden Sie den P1-Port und den SV9-Port mit einem FRC-Kabel.
- Verbinden Sie das USB-Kabel mit der Platine.
- Öffnen Sie die Arduino IDE. Wählen Sie DOIT ESP32 DEVKIT V1 bei den Boards und wählen Sie den COM-Port.
- Schreiben, überprüfen und laden Sie das Programm hoch.
Programm:
SD-Karte
Ziel:
Anschluss einer SD-Karte an die ATmega328-Mikrocontroller-Platine, um die auf der Speicherkarte gespeicherten Verzeichnisse aufzulisten.
Beschreibung:
Die auf der SD-Karte gespeicherten Verzeichnisse mit der ATmega328-Mikrocontroller-Entwicklungsplatine lesen.
Benötigte Hardware:
ATmega328-Mikrocontroller-Entwicklungsplatine und SD-Karte.
Vorgehensweise:
- Stecken Sie die SD-Karte in den dafür vorgesehenen Slot auf der Platine.
- Verbinden Sie das USB-Kabel mit der Platine.
- Öffnen Sie die Arduino IDE. Wählen Sie Arduino Uno bei den Boards und wählen Sie den COM-Port.
- Schreiben, überprüfen und laden Sie das Programm hoch.
- Öffnen Sie den seriellen Monitor, um die Ausgabe zu beobachten.
Programm:
Ausgabe:
OLED
Ziel:
Anschluss eines OLED-Displays an die ATmega328-Mikrocontroller-Platine.
Beschreibung:
Nachricht auf dem OLED-Bildschirm anzeigen.
Benötigte Hardware:
ATmega328-Mikrocontroller-Entwicklungsplatine
Vorgehensweise:
- Verbinden Sie das USB-Kabel mit der Platine.
- Öffnen Sie die Arduino IDE. Wählen Sie Arduino Uno bei den Boards und wählen Sie den COM-Port.
- Schreiben, überprüfen und laden Sie das Programm hoch.
- Nun können Sie die Ausgabe sehen, die die Nachricht auf dem OLED der ATmega328-Mikrocontroller-Platine anzeigt.
Programm:
Temperatursensor
Ziel:
Informationen von einem Temperatursensor zu extrahieren.
Beschreibung:
Lernen, wie man Werte von einem Temperatursensor mit dem ATmega328-Mikrocontroller ausliest.
Benötigte Hardware:
ATmega328-Mikrocontroller Entwicklungsboard
Vorgehensweise:
- Verbinden Sie den P2-Port und den SV12-Port mit einem FRC-Kabel wie oben gezeigt.
- Verbinden Sie das USB-Kabel mit dem Board.
- Öffnen Sie die Arduino IDE. Wählen Sie Arduino Uno unter den Boards und den COM-Port aus.
- Schreiben Sie das Programm, verifizieren Sie es und laden Sie es hoch.
- Jetzt können Sie die Ausgabe auf dem seriellen Monitor sehen.
Programm:
AUSGABE:
Referenzen
![www.arduino.cc]()
https://www.arduino.cc/en/software![ftdichip.com]()
D2XX Treiber - FTDI![github.com]()
GitHub - Chris--A/Keypad: Eine Version der Keypad-Bibliothek aus Wiring. Dies ist lediglich eine Kopie, die mit dem Arduino IDE Bibliotheksmanager kompatibel gemacht wurde.![github.com]()
GitHub - arduino-libraries/LiquidCrystal: Liquid Crystal Bibliothek für Arduino![github.com]()
GitHub - adafruit/RTClib: Ein Fork von Jeelabs fantastischer RTC Arduino Bibliothek![github.com]()
GitHub - esp8266/Arduino: ESP8266 Core für Arduino![github.com]()
GitHub - espressif/arduino-esp32: Arduino Core für den ESP32![github.com]()
GitHub - arduino-libraries/SD: SD-Bibliothek für Arduino![github.com]()
GitHub - PaulStoffregen/SPI: SPI-Bibliothek für Teensy & Arduino IDE![github.com]()
GitHub - adafruit/Adafruit-GFX-Library: Adafruit GFX Grafik-Core Arduino Bibliothek, dies ist die 'Core'-Klasse, von der alle anderen Grafikbibliotheken abgeleitet sind![github.com]()
GitHub - adafruit/Adafruit_SSD1306: Arduino Bibliothek für monochrome SSD1306 128x64 und 128x32 OLEDs
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Atmel ATmega328 Handbuch herunterladen
