GAF Master Flow Handbuch

Wichtig

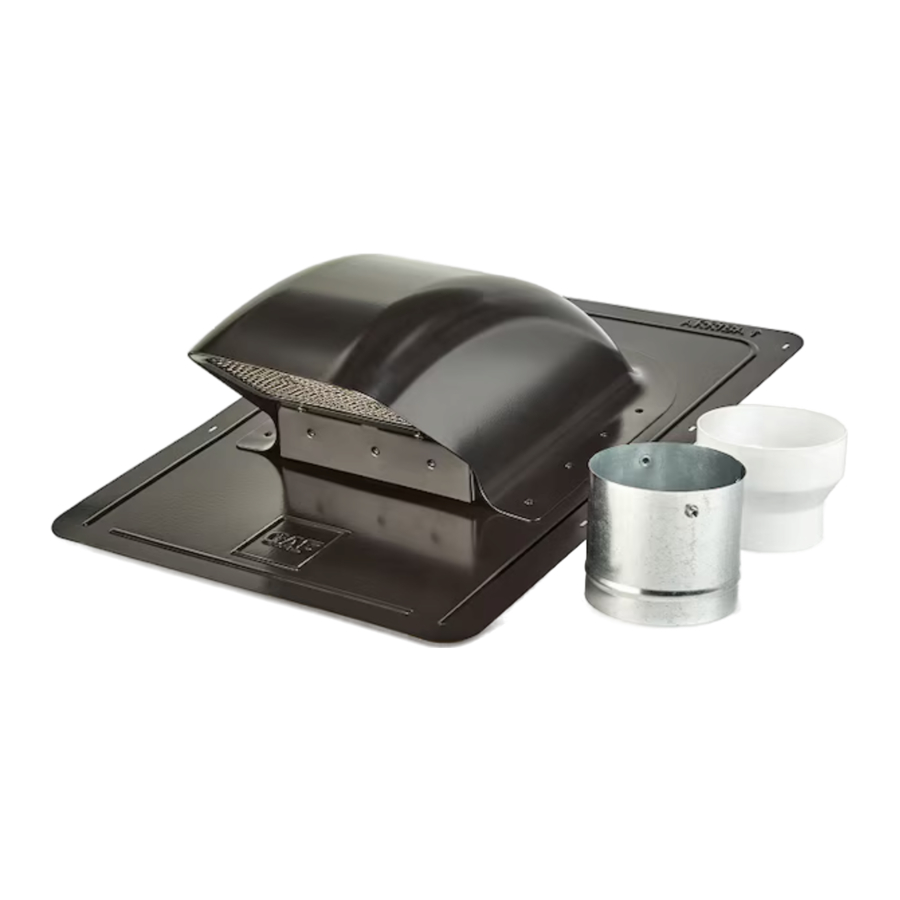

  • Dieses Modell ist für die Verwendung mit 3" (76.2 mm) & 4" (102 mm) Rundrohren vorgesehen. Sowohl ein 4" (102 mm) auf 3" (76.2 mm) Reduzierstück als auch ein abnehmbarer Rohrstutzen sind enthalten.
  • Verwenden Sie dieses Produkt nur in der von GAF vorgesehenen Weise. Wenn Sie Installations- oder Produktfragen haben, wenden Sie sich bitte an den technischen Kundendienst von Master Flow unter 1-800-211-9612 oder senden Sie eine E-Mail an MasterFlowTech@gaf.com. Im unwahrscheinlichen Fall, dass Zubehör oder Teile fehlen oder dieses Produkt nicht ordnungsgemäß funktioniert, wenden Sie sich bitte an den technischen Kundendienst von Master Flow. Geben Sie dieses Dachzubehör NICHT an Händler oder Distributoren zurück.

Installation

  1. Nur auf Dachneigungen von 3:12–18:12 installieren
  2. Standort bestimmen — Überprüfen Sie den Dachboden, um die Position der Sparren und anderer Hindernisse zu bestimmen. Die Öffnung in der Dacheindeckung sollte sich zwischen den Sparren befinden, wobei alle Versorgungsleitungen und tragenden Elemente zu vermeiden sind.
  3. Öffnung schneiden & vorbereiten — Verwenden Sie die auf der Produktverpackung aufgedruckte runde Schablone als Anleitung, um eine kreisförmige Öffnung von 5,5 Zoll (140 mm) Durchmesser in die Dacheindeckung zu markieren und zu schneiden. (ABBILDUNG 1)
    Für Witterungsbeständigkeit verwenden Sie ein 24" x 24" (610 mm x 610 mm) großes Stück GAF WeatherWatch oder StormGuard Leckagesperre und zentrieren Sie dieses Stück über der Öffnung. Entfernen Sie die Trennfolie, drücken Sie es fest und schneiden Sie die Leckagesperre, die die Öffnung überspannt, weg. Eine Handwalze kann verwendet werden, um eine maximale Haftung der selbstklebenden Leckagesperre zu gewährleisten. Decken Sie mit Schindeln, bis die erste volle Schindelreihe den unteren Teil der Öffnung in der Dacheindeckung bedeckt. Schneiden Sie überschüssige Schindeln von der Öffnung weg.
    Kreisförmige Öffnung in der Dacheindeckung vorbereiten
  4. Lüfter positionieren & befestigen — Wobei der in die Grundplatte eingravierte "UP" (AUF)-Pfeil zur Dachspitze zeigt und die Haubenöffnung des Lüfters nach unten zur Traufkante zeigt, führen Sie den Lüfterhals, der von der Unterseite des Lüfters herausragt, in die Öffnung ein. (ABBILDUNG 2)
    Lüfterpositionierung und Befestigung

Befestigung der Grundplatte
Der untere Teil der Grundplatte mit eingraviertem GAF-Logo muss auf der Schindelreihe unterhalb der Öffnung liegen. Verwenden Sie korrosionsbeständige Dachnägel, um die Grundplatte mithilfe der vorgestanzten Befestigungsschlitze auf beiden Seiten der Grundplatte sicher an der Dacheindeckung zu befestigen. (ABBILDUNG 3)
Befestigen Sie NICHT außerhalb dieser Befestigungsschlitze. Befestigungselemente dürfen niemals freiliegen.

Hinweis: Nägel müssen immer durch Sperrholz- und OSB-Dacheindeckungen oder mindestens 3/4" (19 mm) in Holzbohlen eindringen.

Hinweis: Für zusätzliche Witterungsbeständigkeit kann eine Raupe aus Asphalt-Kunststoff-Dachkleber (ASTM D4585 Typ I oder Typ II) oder Polyurethan-Dach- und Blechabdichtungsmasse (ASTM C920) in einem U-förmigen Muster unter dem Boden und den Seiten der Grundplatte aufgetragen werden, bevor sie an der Dacheindeckung befestigt wird. (ABBILDUNG 4)
Dichtmasse in "U" (U)-Muster unter Boden und Seiten der Grundplatte aufgetragen
Lassen Sie einen 1/4" (6.4 mm) Spalt in der Dichtmasse unter dem Boden der Grundplatte, um eine Drainage zu ermöglichen.

  1. Schindelinstallation fortsetzen — Verlegen Sie die Schindeln weiter, wobei Sie die Grundplatte unten sowohl oben als auch an den Seiten des Lüfters überlappen. Schneiden Sie die Schindeln oben und an den Seiten so zu, dass sie der Form der Lüfterhaube entsprechen. (ABBILDUNG 5 & 6)
    Hinweis: Für zusätzliche Witterungsbeständigkeit kann eine Raupe aus Asphalt-Kunststoff-Dachkleber (ASTM D4585 Typ I oder Typ II) oder Polyurethan-Dach- und Blechabdichtungsmasse (ASTM C920) verwendet werden, um die Schindeln an der darunter liegenden Grundplatte abzudichten.
    Schindelverlegung um den Lüfter herum (oben)
    Schindelverlegung um den Lüfter herum (Seite)

Installation bei vorhandenen Schindeln — Verwenden Sie die auf der Produktverpackung aufgedruckte runde Schablone als Anleitung, markieren und schneiden Sie eine kreisförmige Öffnung von 5,5 Zoll (140 mm) Durchmesser in die Dacheindeckung. Entfernen Sie vorhandene Schindeln, Unterlagen und Nägel auf der Dacheindeckung im Bereich der Öffnung. Wobei der untere Teil der Grundplatte des Lüfters mit eingraviertem GAF-Logo auf der Schindelreihe unterhalb der Öffnung sitzt, schieben Sie den Lüfter unter die Schindeln und führen Sie den Lüfterhals in die Öffnung in der Dacheindeckung ein. Schneiden Sie die Schindeln oben und an den Seiten so zu, dass sie der Form der Lüfterhaube entsprechen.
Hinweis: Tragen Sie eine Raupe aus Asphalt-Kunststoff-Dachkleber (ASTM D4585 Typ I oder Typ II) oder Polyurethan-Dach- und Blechabdichtungsmasse (ASTM C920) auf, um die Schindeln und die Schindeln an der darunter liegenden Grundplatte neu abzudichten.

  1. Gerätekanal am Lüfter befestigen — Verwenden Sie den abnehmbaren Rohrstutzen (enthalten), schieben Sie den 4" (102 mm) Rundkanal über die Außenseite der vorgeformten Rippe des Stutzens und befestigen Sie ihn mit einem Kabelbinder und Klebeband (oder wie von den örtlichen Bau- und Sanitärvorschriften in Ihrer Gegend vorgeschrieben). Richten Sie die hervorstehenden Laschen am abnehmbaren Rohrstutzen an den Schlitzen am Lüfterhals aus und verbinden Sie diese wie abgebildet. (ABBILDUNG 7)
    Der abnehmbare Rohrstutzen ermöglicht eine einfache Demontage zur Reinigung vom Dachboden aus.
    Hinweis: Beim Entlüften eines Wäschetrockners IMMER das Insekten-/Vogelschutzgitter entfernen und das mitgelieferte Reduzierstück NICHT verwenden.
    Anschluss des Gerätekanals an den Lüfter

Anschluss für 3-Zoll-Badlüfterkanal
Zum Entlüften von Badentlüftern mit 3" (76.2 mm) Rundrohren verwenden Sie das mitgelieferte 4" (102 mm) auf 3" (76.2 mm) Reduzierstück und schieben Sie den Kanal über das schmale Ende des Reduzierstücks, befestigen Sie ihn mit einem Kabelbinder und Klebeband (oder wie von den Sanitärvorschriften in Ihrer Gegend vorgeschrieben). Das breite Ende des Reduzierstücks wird mit dem abnehmbaren Rohrstutzen verbunden und befestigt, der dann wie zuvor beschrieben am Lüfterhals befestigt wird. (ABBILDUNG 8)

Sicherheit

  • Während der Installation und Handhabung IMMER geeignete persönliche Schutzausrüstung (PSA) tragen, wie Schutzbrillen, strapazierfähige Arbeitshandschuhe, Schutzhelme, Absturzsicherungen und andere Sicherheitsausrüstung, um Verletzungen zu vermeiden.
  • Warnung
    Beim Entlüften eines Wäschetrockners:
    • IMMER das mitgelieferte Insekten-/Vogelschutzgitter entfernen, indem Sie die (2) Schrauben lösen und entfernen, die das Gitter an der Lüfterhaube befestigen.
    • Verwenden Sie NICHT das mitgelieferte 4" (102 mm) auf 3" (76.2 mm) Reduzierstück. Verwenden Sie das Reduzierstück NUR beim Entlüften von Badentlüftern mit 3" (76.2 mm) Rundrohren.
  • Beachten Sie immer alle anwendbaren örtlichen Bau- und Sanitärvorschriften in Ihrer Gegend.
