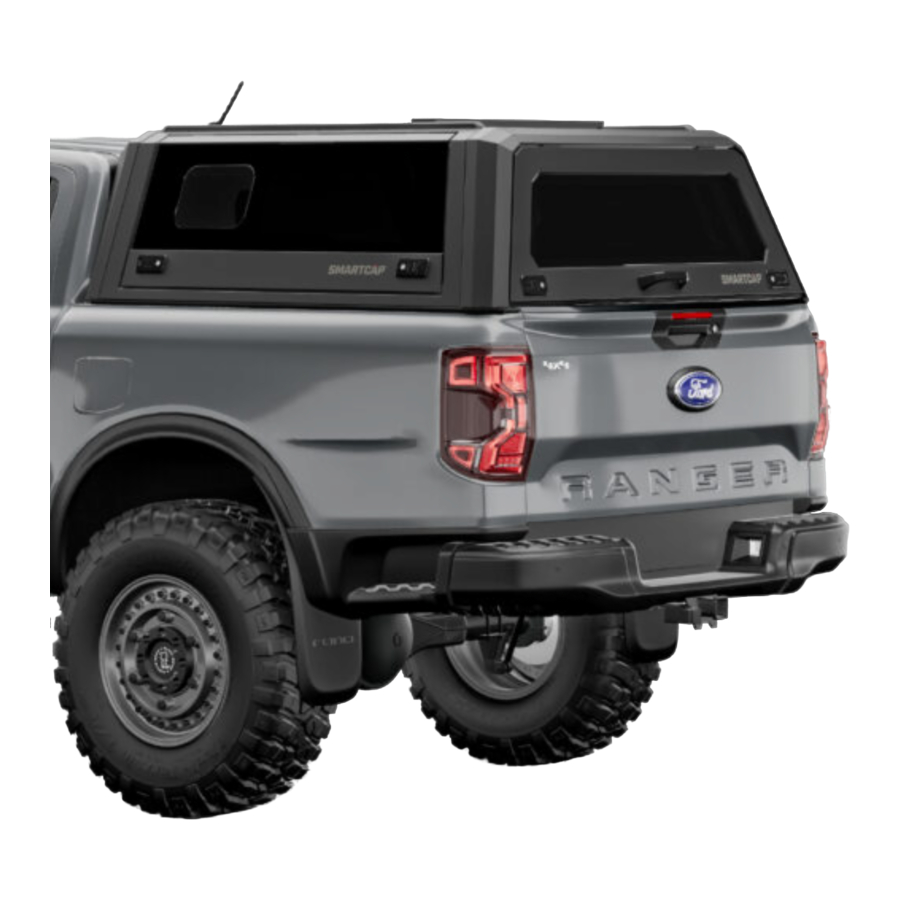

RSI SMARTCAP Handbuch

EINFÜHRUNG

STOPPEN SIE UND LESEN SIE, BEVOR SIE FORTFAHREN

• BEREITEN SIE EINEN SAUBEREN ARBEITSBEREICH VOR.
• WIR EMPFEHLEN MINDESTENS 2 PERSONEN FÜR DIE MONTAGE UND 4 PERSONEN FÜR DIE INSTALLATION.
• STELLEN SIE SICHER, DASS DIE ERFORDERLICHEN WERKZEUGE VORHANDEN SIND UND ALLE HARDWARE-INHALTE VOLLSTÄNDIG SIND.
• VERWENDEN SIE NIEMALS ACETON ODER VERDÜNNER AUF LACKIERTEN TEILEN.
• LESEN SIE DIE GESAMTE BEDIENUNGSANLEITUNG, BEVOR SIE MIT DIESEM VERFAHREN BEGINNEN, UND BEFOLGEN SIE DIE SCHRITTE SORGFÄLTIG, UM SCHÄDEN AN DEN KOMPONENTEN ODER DEM FAHRZEUG ZU VERMEIDEN.
• WENN SIE EINEN 2025 RANGER BESITZEN, HAT FORD MITTELJÄHRIG EINE ÄNDERUNG AN SEINEN LADEFLÄCHENABDECKUNGEN VORGENOMMEN. VOR DER INSTALLATION IST ES ENTSCHEIDEND, DASS SIE BESTÄTIGEN, WELCHES RANGER-MODELL SIE BESITZEN.

WENN IHRE ABDECKUNGEN DER LADEFLÄCHEN-STECKTASCHEN WIE IN BILD A AUSSEHEN, FAHREN SIE BITTE MIT DER INSTALLATION IHRER NEUEN SMARTCAP FORT.

WENN IHRE ABDECKUNGEN DER LADEFLÄCHEN-STECKTASCHEN WIE IN BILD B AUSSEHEN, UNTERBRECHEN SIE BITTE DEN INSTALLATIONSPROZESS UND KONTAKTIEREN SIE UNS UNTER SUPPORT.NA@SMARTCAP.COM. ES IST ENTSCHEIDEND, DASS WIR IHNEN EIN NEUES ANPASSUNGSKIT MIT AKTUALISIERTER HARDWARE SENDEN, DIE FÜR DIE ABSCHLIESSENDE INSTALLATION ERFORDERLICH IST.

HAFTUNGSAUSSCHLUSS
ES IST EINE ANFORDERUNG VON FORD, DASS JEDER 2024 NEXT GEN RANGER, DER AM ODER VOR DEM 19.09.24 PRODUZIERT WURDE UND ZUBEHÖR HAT, DAS ÜBER DIE LADEFLÄCHENREILINGE HINAUSRAGT UND MEHR ALS 88 LBS. WIEGT, MIT DEN VERSTÄRKUNGSSTREBEN DER LADEFLÄCHE (AKA J-BRACES) AUSGESTATTET WERDEN MUSS. DIESE KÖNNEN ÜBER JEDEN AUTORISIERTEN FORD-HÄNDLER ERWORBEN WERDEN UND MÜSSEN VOR DER INSTALLATION EINER SMARTCAP MONTIERT WERDEN, UM EINE NEGATIVE BEEINTRÄCHTIGUNG DER WERKSGARANTIE IHRES FAHRZEUGS ZU VERMEIDEN. VERWENDEN SIE TEILE-NR. VN1WZ2627726A FÜR DIE MEISTEN AUSSTATTUNGSLINIEN ODER TEILE-NR. VN1WZ26277236B FÜR RAPTOR. DIESE SIND FÜR RANGER, DIE NACH DEM 19.09.24 PRODUZIERT WURDEN, NICHT NOTWENDIG. BITTE ZIEHEN SIE IHR BEDIENUNGSHANDBUCH ODER IHREN VERKAUFSHÄNDLER FÜR WEITERE INFORMATIONEN ZU RATE. ZIEHEN SIE IHR BEDIENUNGSHANDBUCH ODER IHREN VERKAUFSHÄNDLER FÜR WEITERE INFORMATIONEN ZU RATE.

VORBEREITUNG FÜR DIE MONTAGE

BENÖTIGTE WERKZEUGE

• VERWENDEN SIE NUR DIE OBEN EMPFOHLENEN WERKZEUGE.
• VERWENDEN SIE NUR DIE IN DIESEM KIT ENTHALTENE HARDWARE.
• FÜR DIESE INSTALLATION WIRD HILFE BENÖTIGT.
  VIER PERSONEN WERDEN EMPFOHLEN, UM DIE SMARTCAP AUF DAS FAHRZEUG ZU HEBEN.
• VERMEIDEN SIE DAS EINKLEMMEN ODER ZERDRÜCKEN VON HÄNDEN UND FINGERN.
• PRÜFEN SIE ALLE KIT-KOMPONENTEN VOR DER MONTAGE AUF BESCHÄDIGUNGEN.
• VERWENDEN SIE NIEMALS ACETON ODER VERDÜNNER AUF LACKIERTEN TEILEN.

KOMPONENTEN

MONTAGE

MONTAGEHARDWARE
ANPASSUNGSKIT

VORMONTiert an Dachpanel

1. • STELLEN SIE SICHER, ALLE FÜNF PANEELE AUS IHRER VERPACKUNG ZU ENTNEHMEN UND DIE LACKIERTEN OBERFLÄCHEN VOR DER MONTAGE ZU PRÜFEN, DA SMARTCAP NACH ABGESCHLOSSENER MONTAGE KEINE GEWÄHRLEISTUNGSANSPRÜCHE AKZEPTIERT. WENN HERSTELLUNGSFEHLER ODER TRANSPORTSCHÄDEN FESTGESTELLT WERDEN, FAHREN SIE NICHT MIT DEM MONTAGEPROZESS FORT UND KONTAKTIEREN SIE SUPPORT.NA@SMARTCAP.COM.


2. PLATZIEREN SIE DAS DACHPANEL, WO SIE DIE HAUBE MONTIEREN WOLLEN. ENTNEHMEN SIE DEN DECKEL AUS DER VERPACKUNG UND PLATZIEREN SIE IHN NEBEN DAS DACHPANEL.


3. VERWENDEN SIE EINEN 10-MM-RINGMAULSCHLÜSSEL, UM ALLE HARDWARE VOM DACHPANEL ZU ENTFERNEN UND ZUR WIEDERVERWENDUNG AUFZUBEWAHREN.
   ENTLÜFTUNG ZEIGT NACH HINTEN

4. FINDEN SIE DAS RECHTE PANEL IM SMARTCAP-PAKET UND BRINGEN SIE ES ZU IHREM ARBEITSBEREICH.

   ABGESCHRÄGTE KANTE ZEIGT NACH HINTEN

5. FÜHREN SIE DIE PANEL-LASCHEN IN DIE SCHMALEN SCHLITZE DIREKT ÜBER DER SCHAUMSTOFFPOLSTERUNG DES DACHPANELS EIN.
   KLOPFEN SIE FEST MIT DER HANDFLÄCHE, BIS EIN SPALT VON 2-3 MM ENTSTEHT.


6. ZIEHEN SIE DIE M6-SICHERUNGSMUTTER MIT DER M6-UNTERLEGSCHEIBE AN ALLEN SCHRAUBEN HANDFEST AN.


7. FINDEN SIE DAS LINKE PANEL IM SMARTCAP-PAKET UND BRINGEN SIE ES ZU IHREM ARBEITSBEREICH.

   ABGESCHRÄGTE KANTE ZEIGT NACH HINTEN

8. FÜHREN SIE DIE PANEL-LASCHEN IN DIE SCHMALEN SCHLITZE DIREKT ÜBER DER SCHAUMSTOFFPOLSTERUNG DES DACHPANELS EIN.
   KLOPFEN SIE FEST MIT DER HANDFLÄCHE, BIS EIN SPALT VON 2-3 MM ENTSTEHT.

9. ZIEHEN SIE DIE M6-SICHERUNGSMUTTER MIT DER M6-UNTERLEGSCHEIBE AN ALLEN SCHRAUBEN HANDFEST AN.


10. SCHIEBEN SIE DIE SMARTCAP, UM EINIGE ZENTIMETER STYROPOR UNTER DEM DACHPANEL FREIZULEGEN UND SO DIE VORDERE FLANSCH ZU UNTERSTÜTZEN.

11. ENTNEHMEN SIE DIE BENÖTIGTE HARDWARE AUS DEM ANPASSUNGSKIT.
    FINDEN SIE DIE VORDERE FLANSCH IM SMARTCAP-PAKET UND BRINGEN SIE SIE ZU IHREM ARBEITSBEREICH.


12. PLATZIEREN SIE DIE VORDERE FLANSCH WIE UNTEN GEZEIGT.


13. MONTIEREN SIE DIE HARDWARE ENTLANG DER VORDEREN FLANSCH MIT M6-SCHRAUBE AN DER INNENSEITE.
    BEGINNEN SIE MIT DER MONTAGE DER BEFESTIGUNGSBLÖCKE 1-5.
    RICHTEN SIE DIE LINKEN UND RECHTEN PANEELE AUS, UM DIE BEFESTIGUNGSBLÖCKE 6-15 FÜR DIE MONTAGE AUSZURICHTEN.
    HANDFEST IN DER GEZEIGTEN REIHENFOLGE ANZIEHEN.

14. SCHIEBEN SIE DIE SMARTCAP, UM EINIGE ZENTIMETER STYROPOR UNTER DEM DACHPANEL FREIZULEGEN UND SO DIE HINTERE FLANSCH ZU UNTERSTÜTZEN.

15. ENTNEHMEN SIE DIE BENÖTIGTE HARDWARE AUS DEM ANPASSUNGSKIT.
    FINDEN SIE DIE HINTERE FLANSCH IM SMARTCAP-PAKET UND BRINGEN SIE SIE ZU IHREM ARBEITSBEREICH.


16. PLATZIEREN SIE DIE HINTERE FLANSCH WIE UNTEN GEZEIGT.

17. MONTIEREN SIE DIE HARDWARE ENTLANG DER HINTEREN FLANSCH MIT SCHRAUBE AN DER INNENSEITE.
    BEGINNEN SIE MIT DER MONTAGE DER BEFESTIGUNGSBLÖCKE 1-5.
    RICHTEN SIE DIE LINKEN UND RECHTEN PANEELE AUS, UM DIE BEFESTIGUNGSBLÖCKE 6-15 FÜR DIE MONTAGE AUSZURICHTEN.
    HANDFEST IN DER GEZEIGTEN REIHENFOLGE ANZIEHEN.


18. ZIEHEN SIE ALLE HARDWARE MIT DREHMOMENTSCHLÜSSEL UND 10-MM-STECKSCHLÜSSEL AUF 3,7 FT. LBS. AN.
    (5 NEWTONMETER)

19. 1. FINDEN SIE DIE D-GUMMI-HALTELASCHE NEBEN DER HINTEREN TÜRDICHTUNG. BIEGEN SIE DIE LASCHE UM 45 GRAD NACH OBEN.

    2. ZIEHEN SIE EINEN KLEINEN TEIL DER KLEBEFOLIE VOM D-GUMMI AB.

    3. FÜHREN SIE DIE LASCHE IN DEN D-GUMMI EIN, BIS DER D-GUMMI LEICHT AN DER HINTEREN TÜRDICHTUNG ANLIEGT.

    4. DRÜCKEN SIE DIE LASCHE FEST NACH UNTEN, UM DEN D-GUMMI ZU FIXIEREN.


20. ZIEHEN SIE DIE KLEBEFOLIE IN KURZEN STÜCKEN AB, WÄHREND SIE UM DIE KANTEN HERUM ARBEITEN.
    HALTEN SIE EINEN ABSTAND VON 1/8 ZOLL ZU DEN AUSSENKANTEN DER SMARTCAP.
    ENTFERNEN SIE ÜBERSCHÜSSIGES MATERIAL MIT EINEM GERADEN SCHNITT.


INSTALLATION

INSTALLATION DER HARDWARE

FAHRZEUGINSTALLATION

• FÜR DIESE INSTALLATION WIRD HILFE BENÖTIGT. VIER PERSONEN WERDEN EMPFOHLEN, UM DAS SMARTCAP AUF DAS FAHRZEUG ZU HEBEN.
• VERMEIDEN SIE DAS EINQUETSCHEN ODER ZERDRÜCKEN VON HÄNDEN UND FINGERN.
• LESEN SIE DIE GESAMTE ANLEITUNG DURCH, BEVOR SIE BEGINNEN.

WARNHINWEIS ZUR LADEFLÄCHENKAPPE
VOR DER INSTALLATION

• UM SICHERZUSTELLEN, DASS SIE IHREN LKW ODER DAS SMARTCAP NICHT BESCHÄDIGEN, IST ES WICHTIG, DIE LADEFLÄCHENHOLME IHRES FAHRZEUGS ZU UNTERSUCHEN, UM DAS GENAUE MODELLJAHR ZU BESTIMMEN.

WENN IHRE ABDECKUNGEN DER LADEFLÄCHENHOLM-LOCHÖFFNUNGEN WIE AUF BILD A AUSSEHEN, FAHREN SIE BITTE MIT SCHRITT 21 FORT.

WENN IHRE ABDECKUNGEN DER LADEFLÄCHENHOLM-LOCHÖFFNUNGEN WIE AUF BILD B AUSSEHEN, FAHREN SIE BITTE MIT SCHRITT 23 FORT. BEACHTEN SIE AUCH, DASS SIE SCHRITT 29 & 36 ÜBERSPRINGEN.

21. ENTFERNEN SIE DIE BEIDEN MITTLEREN LADEFLÄCHENHOLM-KAPPENEINSÄTZE UND LEGEN SIE DIESE IN DAS HANDSCHUHFACH.
    AUF DER GEGENÜBERLIEGENDEN FAHRZEUGSEITE WIEDERHOLEN.

22. PLATZIEREN SIE DEN ALUMINIUM-ABSTANDSBLOCK WIE ABGEBILDET AUF DEM METALL-LADEFLÄCHENHOLM.
    AUF DER GEGENÜBERLIEGENDEN FAHRZEUGSEITE WIEDERHOLEN.


23. ÜBERPRÜFEN SIE DIE LADEFLÄCHE DES LKW. WENN DIE VORDERKANTE NIEDRIGER IST ALS DIE SEITEN, BRINGEN SIE SCHAUMSTOFFDICHTUNGSBAND AN DER VORDERKANTE DER LADEFLÄCHE AN.

24. ENTFERNEN SIE DEN VORDEREN VERZURRHAKEN VON DER INNENWAND DER LADEFLÄCHE.
    PLATZIEREN SIE DIE VORDERE RECHTE MONTAGESCHELLE WIE ABGEBILDET IN DER VORDEREN ECKE DER LADEFLÄCHE.
    BEFESTIGEN SIE DIE HALTERUNG MIT DEN ANGEGEBENEN BEFESTIGUNGSELEMENTEN, NUR HANDFEST ANZIEHEN.
    AUF DER GEGENÜBERLIEGENDEN FAHRZEUGSEITE MIT DER LINKEN VORDEREN MONTAGESCHELLE WIEDERHOLEN.

25. ENTFERNEN SIE DEN HINTEREN VERZURRHAKEN VON DER INNENWAND DER LADEFLÄCHE.
    PLATZIEREN SIE DIE RECHTE HINTERE MONTAGESCHELLE WIE ABGEBILDET IN DER HINTEREN ECKE DER LADEFLÄCHE.
    BEFESTIGEN SIE DIE HALTERUNG MIT DEN ANGEGEBENEN BEFESTIGUNGSELEMENTEN, NUR HANDFEST ANZIEHEN.
    AUF DER GEGENÜBERLIEGENDEN FAHRZEUGSEITE MIT DER LINKEN HINTEREN MONTAGESCHELLE WIEDERHOLEN.

26. VERWENDEN SIE 4 PERSONEN, UM DAS ZUSAMMENGESETZTE SMARTCAP AUF DIE LADEFLÄCHE DES LKW ZU HEBEN.
    UM EINE BESCHÄDIGUNG DES D-GUMMIS ZU VERMEIDEN, SCHIEBEN SIE DAS SMARTCAP NICHT IN POSITION.

27. ÜBERPRÜFEN SIE, OB DAS SMARTCAP RICHTIG POSITIONIERT UND AUF DER LADEFLÄCHE ZENTRIERT IST.
    ES IST WICHTIG, DASS DAS SMARTCAP NICHT ZU WEIT NACH VORNE GESCHOBEN WIRD, SODASS KEIN SPALT ZWISCHEN DEM SMARTCAP UND DEM FAHRERHAUS ENTSTEHT.

28. GEHEN SIE UM DIE LADEFLÄCHE DES LKW HERUM, UM SICHERZUSTELLEN, DASS DIE D-GUMMI-PASSFORM KORREKT IST UND DASS DIE GUMMILIPPE RICHTIG UNTER DIE KAPPE GESTECKT IST.

29. BILD B ÜBERSPRINGT DIESEN SCHRITT

    LÖSEN SIE MIT EINEM 5-MM-INNENSECHSKANTSCHLÜSSEL DIE RECHTE SEITENVERKLEIDUNG DES SMARTCAPS AN DER OBERSEITE DER LADEFLÄCHE MIT EINER M8 ZYLINDERSCHRAUBE, EINER M8 SICHERUNGSSCHEIBE UND EINER M8 KOTFLÜGELSCHEIBE WIE UNTEN ABGEBILDET.
    AUF DER GEGENÜBERLIEGENDEN FAHRZEUGSEITE WIEDERHOLEN.

30. BEFESTIGEN SIE DAS SMARTCAP MIT DEN ANGEGEBENEN BEFESTIGUNGSELEMENTEN AN DER RECHTEN HINTEREN MONTAGESCHELLE, NUR HANDFEST ANZIEHEN.
    AUF DER GEGENÜBERLIEGENDEN FAHRZEUGSEITE MIT DER LINKEN HINTEREN MONTAGESCHELLE WIEDERHOLEN.

31. BEFESTIGEN SIE DAS SMARTCAP MIT DEN ANGEGEBENEN BEFESTIGUNGSELEMENTEN AN DER RECHTEN HINTEREN MONTAGESCHELLE, NUR HANDFEST ANZIEHEN.
    AUF DER GEGENÜBERLIEGENDEN FAHRZEUGSEITE MIT DER LINKEN HINTEREN MONTAGESCHELLE WIEDERHOLEN.

32. SOBALD ALLE BEFESTIGUNGSELEMENTE INSTALLIERT SIND, TEILWEISE MIT DEM STECKSCHLÜSSEL WIE ANGEGEBEN ANZIEHEN.
    BEFESTIGUNGSELEMENTE AN ALLEN VIER FAHRZEUGEECKEN TEILWEISE ANZIEHEN.

33. DRÜCKEN SIE AUF DAS SMARTCAP, UM EINE 2MM - 3MM KOMPRESSION DES D-GUMMIS ZU ERZIELEN, UND ZIEHEN SIE DIE HALTERUNGSBEFESTIGUNGEN WEITER MIT DEM STECKSCHLÜSSEL WIE ANGEGEBEN AN.
    ZIEHEN SIE DIE BEFESTIGUNGSELEMENTE AN ALLEN VIER FAHRZEUGEECKEN WEITER AN.


34. SOBALD DAS SMARTCAP KORREKT POSITIONIERT IST, ZIEHEN SIE DIE OBEREN BEFESTIGUNGSELEMENTE MIT EINEM DREHMOMENTSCHLÜSSEL UND EINER 13MM-NUSS AUF 4.4 FT. LBS FEST.
    (6 NEWTONMETER)
    ZIEHEN SIE DIE OBEREN BEFESTIGUNGSELEMENTE AN ALLEN VIER FAHRZEUGEECKEN VOLLSTÄNDIG FEST.

35. SOBALD DAS SMARTCAP KORREKT POSITIONIERT IST, ZIEHEN SIE DIE UNTEREN BEFESTIGUNGSELEMENTE MIT EINEM DREHMOMENTSCHLÜSSEL UND EINER 13MM-NUSS AUF 9 FT. LBS FEST.
    (12.2 NEWTONMETER)
    ZIEHEN SIE DIE UNTEREN BEFESTIGUNGSELEMENTE AN ALLEN VIER FAHRZEUGEECKEN VOLLSTÄNDIG FEST.

36. BILD B ÜBERSPRINGT DIESEN SCHRITT
    ZIEHEN SIE MIT EINEM DREHMOMENTSCHLÜSSEL MIT EINEM 5-MM-INNENSECHSKANTSCHLÜSSEL DIE M8 ZYLINDERSCHRAUBE AUF 4.4 FT. LBS. (6 NEWTONMETER) FEST.
    AUF DER GEGENÜBERLIEGENDEN FAHRZEUGSEITE WIEDERHOLEN.


DRITTE BREMSLEUCHTE

• STELLEN SIE SICHER, DASS DAS FAHRZEUG FÜR DIESE INSTALLATION AUSGESCHALTET IST.
• LESEN SIE DIE GESAMTE ANLEITUNG DURCH, BEVOR SIE BEGINNEN, UND BEFOLGEN SIE DIE SCHRITTE SORGFÄLTIG, UM SICHERZUSTELLEN, DASS DIE DRITTE BREMSLEUCHTE UND DER ANHÄNGERSTECKER ORDNUNGSGEMÄSS FUNKTIONIEREN.
• VERWENDEN SIE EINE PRÜFLAMPE, UM EINE ERFOLGREICHE INSTALLATION ZU ÜBERPRÜFEN.

LED-RÜCKLICHTKABELSATZ

IM MONTAGESATZ ENTHALTEN

GLÜHLAMPEN-RÜCKLICHTKABELSATZ

WENN IHR RANGER MIT GLÜHLAMPEN-RÜCKLEUCHTEN AUSGESTATTET IST, KONTAKTIEREN SIE BITTE SUPPORT.NA@SMARTCAP.COM, UM DEN PASSENDEN KABELSATZ ZU ERHALTEN.

37. LÖSEN SIE DEN VERLÄNGERUNGSKABELSATZ DER DRITTEN BREMSLEUCHTE VON DER STELLE, AN DER ER AM SMARTCAP AN DER RECHTEN HINTEREN ECKE BEFESTIGT IST.

38. STECKER ENTRIEGELN.
    DRAHTAUSRICHTUNG BEACHTEN

    1. VERWENDEN SIE EINEN SCHRAUBENDREHER, UM DEN ARRETIERUNGSCLIP NACH VORNE ZU ZIEHEN.

    2. VERWENDEN SIE EIN STECKERWERKZEUG, UM AUF DIE KABELENTRIEGELUNGSNASEN ZU DRÜCKEN.

    3. WÄHREND SIE AUF DIE ENTRIEGELUNGSNASEN DRÜCKEN, ENTFERNEN SIE JEDES DER KABEL AUS DEM STECKER.

39. FÜHREN SIE DEN VERLÄNGERUNGSKABELSATZ DER DRITTEN BREMSLEUCHTE DURCH DAS LOCH UND NACH UNTEN ZUR INNENSEITE DES HINTEREN STOSSFÄNGERS.
    ACHTEN SIE DARAUF, DIE ANSCHLÜSSE NICHT ZU BESCHÄDIGEN

40. BRINGEN SIE DEN STECKER AUF DIE GLEICHE WEISE WIEDER AM KABELSATZ DER DRITTEN BREMSLEUCHTE AN, WIE ER ENTFERNT WURDE.
    SIEHE SCHRITT 37


41. BEI LED-RÜCKLEUCHTEN
    VERBINDEN SIE DEN LED-T-KABELSATZ MIT DEM 2-POLIGEN STECKER AM ENDE DES VERLÄNGERUNGSKABELSATZES DER BREMSLEUCHTE.

42. BEI LED-RÜCKLEUCHTEN
    SUCHEN SIE DEN 16-POLIGEN STECKER AM RAHMENTRÄGER AUF DER BEIFAHRERSEITE UND TRENNEN SIE IHN.

43. BEI LED-RÜCKLEUCHTEN
    VERBINDEN SIE DEN WEIBLICHEN T-KABELSATZSTECKER MIT DEM MÄNNLICHEN FAHRZEUGKABELSATZSTECKER. VERBINDEN SIE DEN MÄNNLICHEN T-KABELSATZSTECKER MIT DEM WEIBLICHEN FAHRZEUGKABELSATZSTECKER.

44. BEI GLÜHLAMPEN-RÜCKLEUCHTEN
    VERBINDEN SIE DEN GLÜHLAMPEN-T-KABELSATZ MIT DEM 2-POLIGEN STECKER AM ENDE DES VERLÄNGERUNGSKABELSATZES DER BREMSLEUCHTE.

45. BEI GLÜHLAMPEN-RÜCKLEUCHTEN
    SUCHEN SIE DEN 6-POLIGEN STECKER AM RAHMENTRÄGER AUF DER BEIFAHRERSEITE UND TRENNEN SIE IHN.

46. BEI GLÜHLAMPEN-RÜCKLEUCHTEN
    VERBINDEN SIE DEN WEIBLICHEN T-KABELSATZSTECKER MIT DEM MÄNNLICHEN FAHRZEUGKABELSATZSTECKER.
    VERBINDEN SIE DEN MÄNNLICHEN T-KABELSATZSTECKER MIT DEM WEIBLICHEN FAHRZEUGKABELSATZSTECKER.

47. BEI GLÜHLAMPEN-RÜCKLEUCHTEN
    BEFESTIGEN SIE DAS MASSEKABEL DES T-KABELSATZES AN EINER GEEIGNETEN STELLE UNTER DEM FAHRZEUG AM FAHRGESTELL.


48. STARTEN SIE DEN LKW. BEACHTEN SIE, DASS ES BEI EINIGEN MODELLEN BIS ZU 30 SEKUNDEN DAUERN KANN, BIS DAS FAHRZEUG DIE NEUE VERBINDUNG ERKENNT. ÜBERPRÜFEN SIE DIE BREMSLEUCHTEN UND BLINKER, UM SICHERZUSTELLEN, DASS SIE ORDNUNGSGEMÄSS FUNKTIONIEREN.
    SOBALD SIE BESTÄTIGT HABEN, DASS DIE LEUCHTEN KORREKT FUNKTIONIEREN, BEFESTIGEN SIE DEN KABELSATZ MIT KABELBINDERN. ACHTEN SIE DARAUF, DASS KEINE BEWEGLICHEN TEILE AM FAHRZEUG BEEINTRÄCHTIGT WERDEN.

BITTE LASSEN SIE UNS WISSEN, WENN SIE FRAGEN HABEN.
