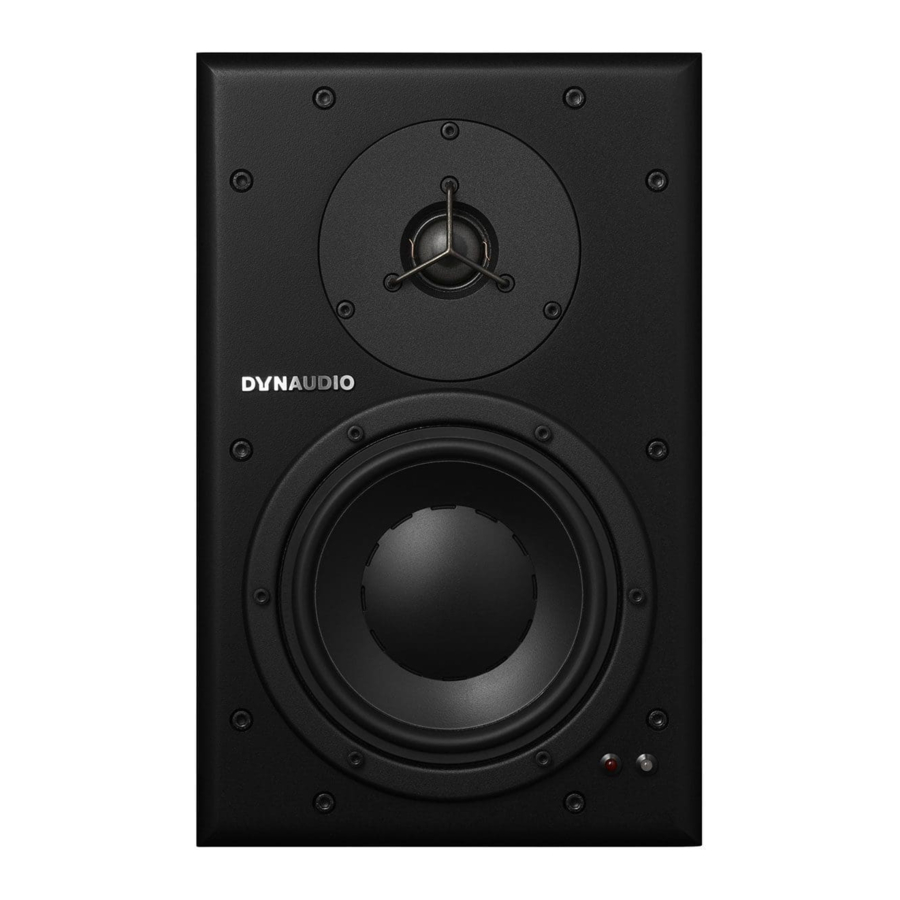

DYNAUDIO BM6 Servicehandbuch

Austauschbare Teile

• Hochtöner
• Tieftöner
• Elektronikmodul
• Dioden

Hochtöner austauschen

1. 6 Schrauben lösen
2. Tieftöner aus dem Gehäuse heben
3. 3 Schrauben lösen
4. Hochtöner aus der Gehäuseaussparung heben
5. Kabel vom Hochtöner entfernen
6. Dichtung aus der Hochtöneraussparung entfernen

HINWEIS: schwarz ist – und blau ist +

7. Neue Dichtung in die Gehäuseaussparung legen
8. Kabel an die neuen Hochtöneranschlüsse anbringen
9. Hochtöner wieder in die Gehäuseaussparung setzen
10. Sicherstellen, dass die Ausrichtung korrekt ist. Die Litzen müssen horizontal ausgerichtet sein.
11. 3 Schrauben vorsichtig wieder anbringen
12. Tieftöner in die Gehäuseöffnung setzen
13. 6 Schrauben vorsichtig wieder anbringen
14. Hochspannungstest. 2.5kV.
15. Funktionstest

Tieftöner austauschen

1. 6 Schrauben lösen
2. Tieftöner aus dem Gehäuse heben
3. Kabel vom Tieftöner entfernen
4. Dichtung aus der Tieftöneröffnung entfernen

HINWEIS: schwarz ist – und rot ist +. Am Treiber ist + die Seite, an der das Etikett mit der Artikelnummer positioniert ist.

5. Neue Dichtung um die Gehäuseöffnung legen
6. Kabel an die neuen Tieftöneranschlüsse anbringen
7. Tieftöner in die Gehäuseöffnung setzen
8. 6 Schrauben vorsichtig wieder anbringen
9. Hochspannungstest. 2.5kV.
10. Funktionstest

Elektronik austauschen

1. Stromzufuhr von der Elektronik trennen
2. 10 Schrauben am Verstärker lösen
3. Elektronik vorsichtig aus dem Gehäuse entfernen

HINWEIS: blau/schwarzes Kabel ist Hochtöner und rot/schwarzes ist Tieftöner.
Das Tieftönerkabel ist am nächsten an der Rückseite angebracht. Hochtöner- und Tieftöneranschluss sind auf der Platine markiert.

4. Lautsprecher- und Diodenkabel lösen
5. Lautsprecher- und Diodenkabel an neuer Elektronik anbringen
6. Elektronik vorsichtig in das Gehäuse einsetzen
7. 10 Schrauben vorsichtig wieder anbringen
8. Hochspannungstest. 2.5kV
9. Funktionstest

Dioden an der Vorderseite austauschen

1. Verstärker aus dem Lautsprecher entfernen¹ (Elektronik austauschen)
2. Dämmmaterial entfernen
3. Die 2 Schrauben an der Dioden-Platine lösen
4. Kabel an der Dioden-Platine entfernen
5. Dioden-Platine ersetzen
6. Kabel an der Dioden-Platine wieder anbringen
7. Schrauben wieder anbringen
8. Dämmmaterial wieder einlegen
9. Verstärker anbringen¹ (Elektronik austauschen)
