Create-A-Bed MURPHY BED Handbuch

Einführung

Dieses Bett enthält gespeicherte mechanische Energie, die bei unsachgemäßer Handhabung schwere Verletzungen verursachen kann.
Ihr Bett MUSS! MUSS! sicher an der Wand verankert sein!
ANLEITUNG VOR MONTAGE UND DEMONTAGE GRÜNDLICH LESEN!

Bei FRAGEN rufen Sie bitte die KOSTENLOSE Hotline an: (877) 966-3852

Benötigtes Werkzeug: Bohrmaschine, Balken-/Leitungssucher, Maßband, Kreuzschlitzschraubendreher, Schlitzschraubendreher, Inbusschlüssel Nr. 4, 7/16-Zoll-Steckschlüssel, 1/2-Zoll-Schraubenschlüssel, Zwingen und geeignete Bohrer für Ihre Montagefläche (siehe Schritt 16 unter "BEFESTIGUNG DES BETTKORPUS AN DER WAND").

MONTAGESCHRITTE

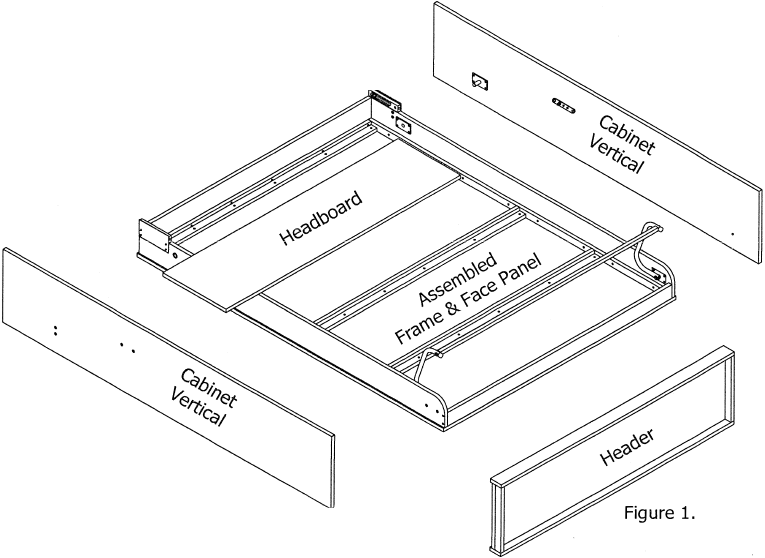

SCHRITT 1: Alle Beschläge an den Bettkomponenten anbringen, AUSSER DEN BETTSTOPPEN. Machen Sie sich mit allen KOMPONENTEN in Abbildung 1 vertraut. Teile vor dem gewünschten Schrankstandort positionieren.

SCHRITT 2:

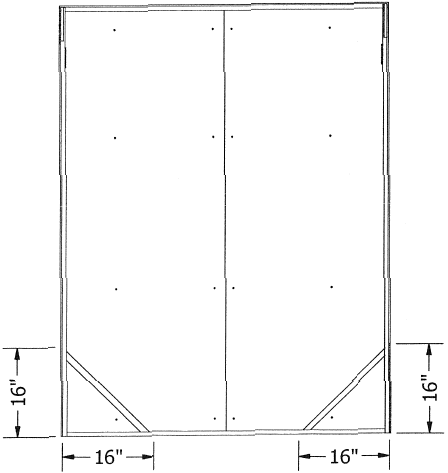

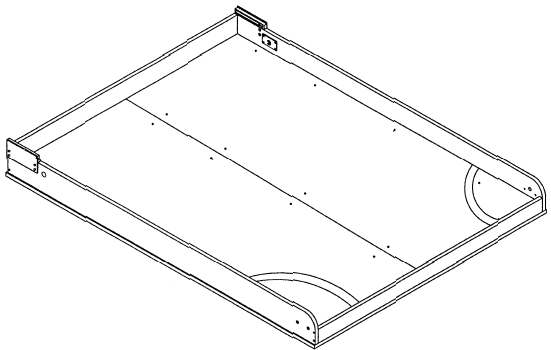

Legen Sie die 1/4 Zoll Sperrholz-Matratzenauflage (TEIL J) auf den inneren Bettrahmen und befestigen Sie sie mit Schrauben. NICHT KLEBEN. Schrauben Sie die Enden beider Matratzenhaltegurte durch das 1/4 Zoll Sperrholz (TEIL J) in den inneren Holz-Bettrahmen, 16 (sechzehn) Zoll von den vorderen Ecken der Frontplatte entfernt, wie abgebildet.

Anfangseinstellungen für die verstellbare untere Kugelbolzenplatte bei Verwendung von 3/4" Material

Diese Einstellungen sind SPEZIFISCH für die Größe und den Stil des von Ihnen bestellten Bettes.
Siehe Anweisungen unten, wie Sie Ihr Bett korrekt ausbalancieren können.

VERTIKAL (aufrecht) SPERRHOLZ

Einstellungen für die verstellbare obere Kugelbolzenplatte bei Verwendung von 3/4" Material

Diese Einstellungen sind SPEZIFISCH für die Größe und den Stil des von Ihnen bestellten Bettes

VERTIKAL (aufrecht) SPERRHOLZ

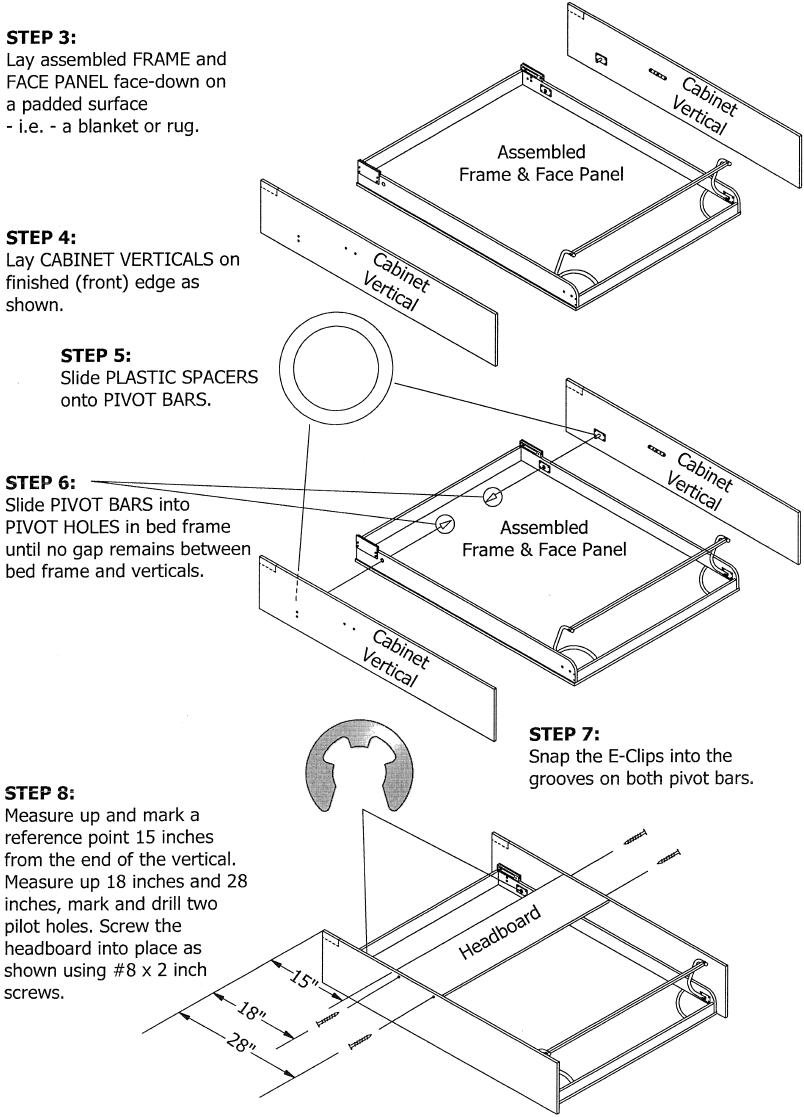

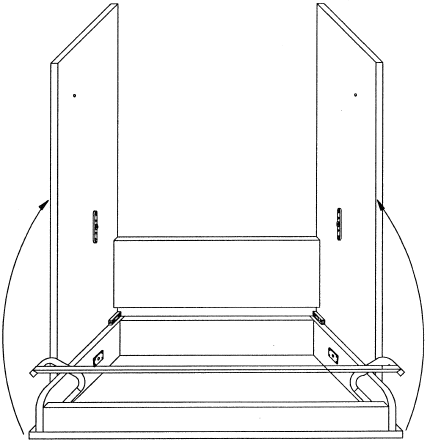

SCHRITT 9: Während die BETTFRONTPLATTE weiterhin mit der Vorderseite nach unten auf der Polsterung liegt und die Beine sich in geschlossener Position befinden, drehen Sie die SCHRANKSEITEN und die KOPFTEIL-Baugruppe langsam und vorsichtig in ihre aufrechte Position.

HINWEIS: Um Schäden an den Beinen zu vermeiden, stellen Sie sicher, dass diese sich in geschlossener Position befinden, wenn Sie das Bett in die aufrechte Position drehen.

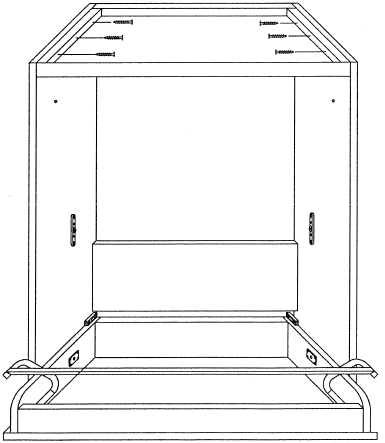

SCHRITT 10: Platzieren Sie die Kopfleiste zwischen den Bettseiten und stellen Sie sicher, dass die genagelte Schiene vorne und die geschraubte Schiene hinten ist. Stellen Sie sicher, dass die obere Vorder- und Rückseite der Kopfleiste BÜNDIG mit der oberen Vorder- und Rückseite der Bettseiten abschließen. Verwenden Sie #8 x 1-1/4 Zoll Schrauben, bohren und schrauben Sie durch die Montageleisten in die Bettseiten, vier (4) auf jeder Seite.

HINWEIS: Zwingen sind sehr hilfreich, um die Bettkopfleiste zwischen den Bettseiten zu halten.

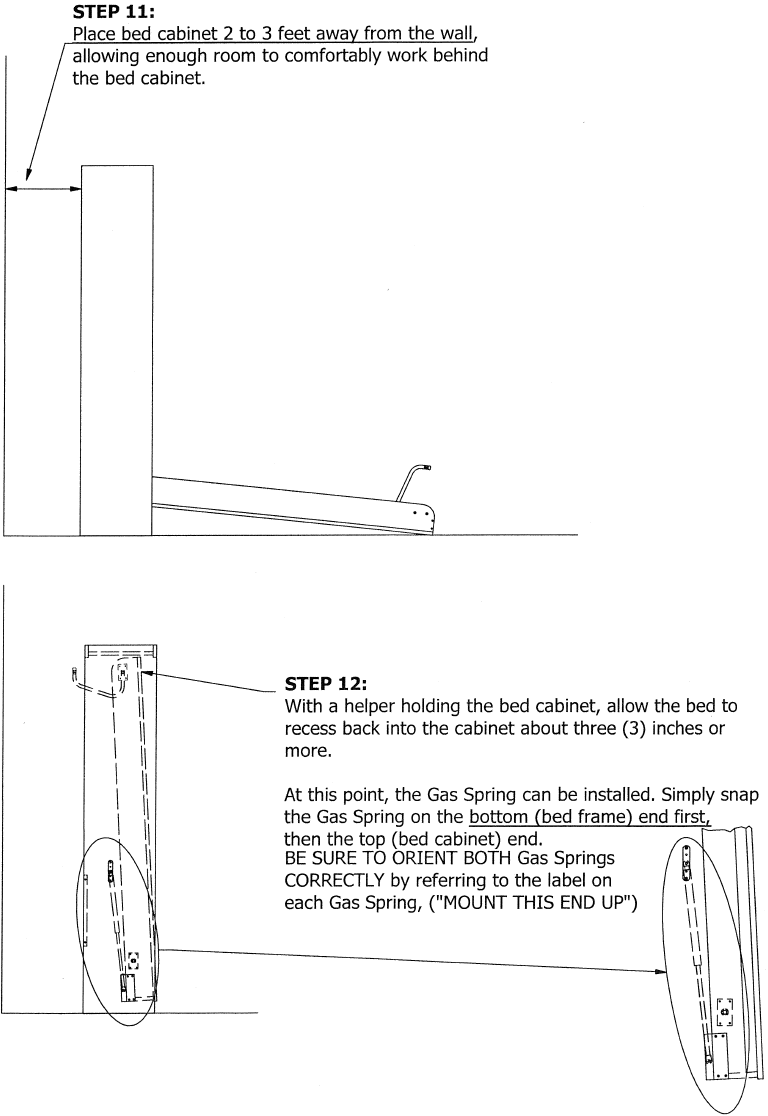

SCHRITT 13: Während eine Hilfsperson den Schrank SICHER festhält, ziehen Sie das Bett 4 bis 5 Zoll aus dem Schrank. Arbeiten Sie von hinten am Schrank und befestigen Sie die Bettstopper wieder.

SCHRITT 14: Wenn der Raum über eine vorhandene Fußleiste verfügt, machen Sie einen Ausschnitt an der unteren Rückseite der Schrankseiten, um die vorhandene Fußleiste aufzunehmen. Wenn der Raum keine Fußleiste hat, stellen Sie den Schrank einfach bündig an die Wand.

SCHRITT 15: Nachdem Sie sichergestellt haben, dass die Ober- und Unterseite des Bettkorpus an der Wand anliegen, zentrieren Sie die Frontplatte zwischen den Seiten, indem Sie ein Stück gefalteten Karton zwischen die Frontplatte und jede der beiden Seiten legen, wie abgebildet.

SCHRITT 16
IST SEHR, SEHR WICHTIG!!! IHR BETT MUSS SICHER UND KORREKT AN DER WAND VERANKERT WERDEN, um einen ordnungsgemäßen Betrieb zu gewährleisten und mögliche Verletzungen zu vermeiden.

HINWEIS: Wenn das Bett abgesenkt wird, versucht es, den Bettkorpus mit nach unten zu ziehen, daher MUSS der Bettkorpus mit den richtigen Befestigungselementen für Ihren Wandtyp sicher an der Wand verankert werden.

Befestigungsanleitung

BEFESTIGUNG DES BETTKORPUS AN DER WAND

Wenn die Wand HOLZständer hat, verwenden Sie 3" Grobgewinde-Trockenbauschrauben oder 3" Spaxschrauben:

Lokalisieren und markieren Sie die Mitte der Ständer an der gewünschten Wandposition mit einem guten Balken-/Leitungssucher.

Bohren Sie drei (3) Vorbohrungen durch die hintere Schiene der Bettkopfleiste in die Wand für ein Twin- oder Full-Size-Bett und vier (4) für ein King-Size-Bett. Treiben Sie drei (3) 3" Trockenbauschrauben oder Spaxschrauben durch die hintere Schiene der Bettkopfleiste in die Ständer für ein Twin- oder Full-Bett und vier (4) Schrauben für ein Queen-Size-Bett.

Wenn die Wand aus BETON, MÖRTEL ODER ZIEGEL besteht, verwenden Sie Mauerschrauben:

Bohren Sie drei (3) Vorbohrungen durch die hintere Schiene der Bettkopfleiste in die Wand für ein Twin- oder Full-Size-Bett und vier (4) für ein King-Size-Bett. Bohren Sie mit einem 5/32" 4" Betonbohrer durch die Vorbohrungen zwei (2) Zoll tief in die Wand. Verankern Sie das Bett, indem Sie 3/16" x 2-1/4" Mauerschrauben durch die hintere Schiene der Bettkopfleiste in die Wand schrauben.

Wenn die Wand METALLständer hat, verwenden Sie 3/16" x 4" Hohlraumdübel:

Lokalisieren und markieren Sie die Mitte der Ständer an der gewünschten Wandposition mit einem guten Balken-/Leitungssucher.
Bohren Sie drei (3) Vorbohrungen durch die hintere Schiene der Bettkopfleiste in die Wand für ein Twin- oder Full-Size-Bett und vier (4) für ein King-Size-Bett. Bohren Sie mit einem 9/16" Bohrer an den Vorbohrungen durch die Metallständer. Stellen Sie sicher, dass Sie durch die Ständer bohren. Führen Sie die Hohlraumdübel-Schrauben durch die Vorbohrungen in der hinteren Schiene der Bettkopfleiste. Fädeln Sie nun die Dübelflügel auf die Schrauben. Klappen Sie die Flügel vollständig zurück und schieben Sie sie durch die Metallständer, bis die Flügel aufspringen. Ziehen Sie die Kopfleistenschiene zurück, um die Flügel an der Innenseite des Ständers zu halten, und ziehen Sie die Schrauben mit einem Schraubendreher fest.

HINWEIS: Siehe SCHRITT 18 unten für Anweisungen, wie Sie Ihr Bett korrekt ausbalancieren.

SCHRITT 17: Halten Sie die BETTFRONTPLATTE in der unteren Position, legen Sie die Matratze auf das Bett und befestigen Sie sie mit ELASTISCHEN HALTEGURTEN.

SCHRITT 18: Beim Absenken der BETTFRONTPLATTE mit der Matratze kann es sich sehr schwierig anfühlen. Wenn das Bett zu viel Hubkraft hat, d.h. - sich schließen will - können Sie die Hubkraft des Bettes einfach mit einem Steckschlüssel oder Schraubendreher verringern.
Drehen Sie den Sechskantkopf nach rechts, um den Kugelbolzen auf eine kleinere Zahl zu bewegen - von fünf auf vier oder von vier auf drei. Stellen Sie sicher, dass BEIDE SEITEN gleichmäßig eingestellt werden.

Wenn Ihre BETTFRONTPLATTE aus dem SCHRANK herausragt, wenn das Bett geschlossen ist, drehen Sie den Sechskantkopf nach rechts, um den Kugelbolzen auf eine kleinere Zahl zu bewegen, wie oben beschrieben, und stellen Sie sicher, dass Sie BEIDE SEITEN gleichmäßig einstellen.

DENKEN SIE DARAN: KLEINE Anpassungen bewirken GROSSE, GROSSE Unterschiede in der Hubkraft Ihres Bettes.

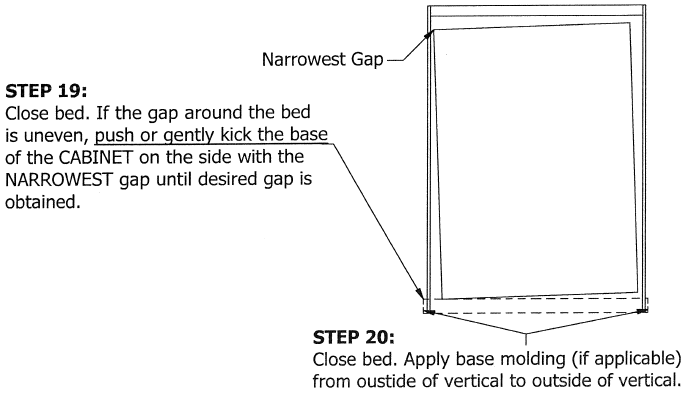

FEHLERSUCHE

F: Die Gasfeder lässt sich nicht von Hand zusammendrücken... ist sie "eingefroren"?
A: Das Design und die Konstruktion der internen Teile der Gasfeder erlauben es ihr nicht, "einzufrieren". Jede Gasfeder enthält einen erheblichen Druck, daher können sie nicht von Hand zusammengedrückt werden. Bitte beachten Sie die MONTAGEANLEITUNG, - Schritt 12.

F: Das Bett lässt sich sehr schwer öffnen und will von selbst schließen.
A: Beim Absenken der BETTFRONTPLATTE mit der MATRATZE, kann es sich sehr schwierig anfühlen. Wenn das Bett zu viel Hubkraft hat —d.h. — sich schließen will —können Sie die Hubkraft des Bettes einfach mit einem Steckschlüssel oder Schraubendreher verringern. Drehen Sie den Sechskantkopf nach rechts, um den Kugelbolzen auf eine kleinere Zahl zu bewegen —von fünf auf vier oder von vier auf drei. Stellen Sie sicher, dass BEIDE SEITEN gleichmäßig eingestellt werden.

F: Ich habe das Bett montiert und an der Wand befestigt, aber die Bettfrontplatte hängt aus dem Schrank... Was soll ich jetzt tun?
A: Wenn Ihre BETTFRONTPLATTE aus dem SCHRANK herausragt, wenn das Bett geschlossen ist, drehen Sie den Sechskantkopf nach rechts, um den Kugelbolzen auf eine kleinere Zahl zu bewegen. Kleine Anpassungen bewirken GROSSE, GROSSE Unterschiede in der Hubkraft Ihres Bettes. Stellen Sie sicher, dass BEIDE SEITEN gleichmäßig eingestellt werden.

AUSTAUSCH DER GEGENGEWICHTS-GASFEDER

VERSUCHEN SIE NICHT, die Gasfeder auf andere Weise als die im folgenden Schritt beschriebene zu entfernen.

SCHRITT 1.
Entfernen Sie die Matratze und entfernen Sie bei aufrechter, geschlossener Bettposition die Verankerungsschrauben von der Oberseite des Bettkorpus. Entfernen Sie die Ankerschrauben nicht, wenn sich das Bett in der geöffneten Position befindet.

SCHRITT 5.
Während Ihre Hilfsperson den BETTKORPUS IMMER NOCH FESThält, lassen Sie das Bett in den Bettkorpus zurückziehen. Es wird etwa 3 Zoll in den Bettkorpus zurückweichen.

SCHRITT 6.
An diesem Punkt können die Gasfedern EINZELN entfernt und ersetzt werden.

SCHRITT 7.
Wenn die Spannung von der Gasfeder genommen ist - d.h. - wenn die Gasfeder vollständig ausgefahren ist - verwenden Sie einen Schlitzschraubendreher, um den Federclip, der sich um den Kunststoffkopf der Gasfeder befindet, vorsichtig aufzuhebeln. Ziehen Sie nun einfach die Gasfeder ab.
DENKEN SIE DARAN: Der Federclip wird nicht entfernt, sondern nur geöffnet.

SCHRITT 8.
An diesem Punkt kann die neue Gasfeder installiert werden. Rasten Sie einfach die neue Gasfeder auf den unteren Kugelbolzen am Bettrahmen ein - dann auf den oberen Kugelbolzen an der Bettseite.

STELLEN SIE SICHER, DASS DIE GASFEDER KORREKT AUSGERICHTET IST, indem Sie sich auf das Etikett an der Gasfeder beziehen. (DIESES ENDE NACH OBEN MONTIEREN)

SCHRITT 9.
Wiederholen Sie den Vorgang auf der anderen Seite des Bettes.

SCHRITT 10.
Ersetzen Sie beide Bettstopper und Schrauben.

SCHRITT 11.
Stellen Sie den Bettkorpus zurück an die Wand und ersetzen Sie die Schrauben, STELLEN SIE SICHER, DASS DAS BETT SICHER AN DER WAND BEFESTIGT IST.
