IKEA UTRUSTA Handbuch

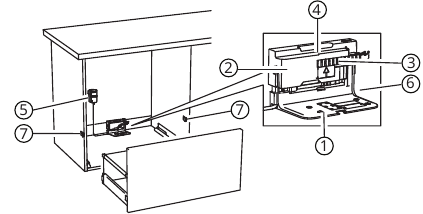

Produktübersicht

1. Befestigungskonsole
2. Antriebseinheit
3. Transportschutz
4. Schutz vor Tropfwasser
5. Netzteil inklusive Kabel
6. Montagevorrichtung
7. Distanzpuffer

Elektrische Öffnungsfunktion

Wird die Front und/oder der Griff der Schublade (A) gezogen oder gedrückt, schwenkt der Auswurfhebel der Antriebseinheit (B) nach vorne und öffnet die Schublade ein kurzes Stück.

Anlehnschutz

Die elektrische Öffnungsfunktion wird nur durch ein kurzes Antippen oder Ziehen ausgelöst. Anlehnen an die Schublade führt beispielsweise nicht zur Öffnung.

UTRUSTA Netzteil

Das Netzteil versorgt die Antriebseinheit mit Strom. Eine LED-Anzeige gibt an, ob das Netzteil im Betriebsmodus ist.

1. Betriebsmodus-Anzeige LED 1

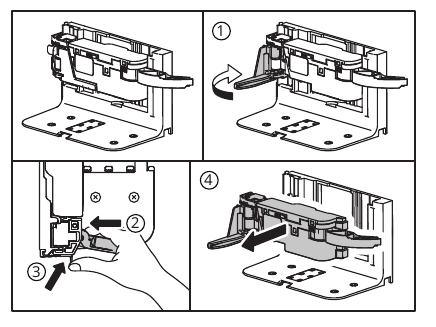

UTRUSTA Ausbau der Antriebseinheit

Fehlerbehebung

Technische Daten

Darf nur in trockenen, geschlossenen Räumen verwendet werden.
Nennspannung: 100-240 V AC / 50-60 Hz
Nennstrom: 2.0 A
Leistungsaufnahme im Standby-Modus: ≤ 0.15 W
(Front geschlossen)
Betriebsart: S3 5% (max. 10 Bewegungen/10 min.)
Emissionsschalldruckpegel: ≤ 70 dB(A)
Transport / Lagerung: -30 bis +70°C / 0 bis 90% RH
Betrieb: 0 bis +40°C / 5 bis 80% RH nicht kondensierend
Maximale Höhe: 2000 m (bei einer Umgebungstemperatur von 25°C)
Schutzart: IP20

Sicherheit

Warnzeichen und Gefahrensymbole

weist auf eine Gefahr hin, die bei Nichtbeachtung zum Tod oder zu schweren Verletzungen führen kann.
HINWEIS
weist auf Informationen hin, die zu beachten sind.

UTRUSTA entspricht den aktuellen Sicherheitsstandards. Dennoch bestehen bestimmte Betriebsrisiken, wenn die Anweisungen in dieser Broschüre nicht befolgt werden. Bitte beachten Sie, dass IKEA nicht für zufällige oder Folgeschäden verantwortlich ist, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen können.

Allgemein

• Das Gerät darf nur an eine Stromversorgung angeschlossen werden, die dem auf dem Typenschild (siehe Netzteil) angegebenen Typ und der Frequenz entspricht.
• Der Netzstecker und das Netzteil müssen leicht zugänglich sein.
• Weder das Netzteil noch die Verkabelung dürfen mit beweglichen Teilen in Berührung kommen.
• Für die Luftzirkulation muss ein Sicherheitsabstand von 30 mm eingehalten werden; andernfalls besteht die Gefahr, dass das Netzteil überhitzt.
• Decken Sie die Netzteile wegen Überhitzungsgefahr nicht mit Handtüchern oder anderen Gegenständen ab.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder bezüglich der sicheren Verwendung des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
• Japan: Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) bestimmt, die Hilfe benötigen, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Verwendung des Geräts eingewiesen.

Bestimmungsgemäße Verwendung
UTRUSTA unterstützt das Öffnen von Schubladen und darf nur unter den folgenden Bedingungen verwendet werden:

• In trockenen, geschlossenen Räumen.
• In Kombination mit Auszugssystemen innerhalb der zulässigen technischen Spezifikationen.
• Die Möbel müssen fest an der Wand befestigt sein, damit sie nicht umkippen können.
  Für jede andere Verwendung haftet IKEA nicht.

Betrieb
HINWEIS
Vorzeitiger Verschleiß von UTRUSTA durch unsachgemäßen Gebrauch.

• Beim Öffnen der Schublade nicht mit Kraft gegen die Bewegungsrichtung drücken/ziehen.
• Stellen Sie sicher, dass der Distanzpuffer an der Front angebracht ist.
• Um sicherzustellen, dass Schubladen nicht unbeabsichtigt aktiviert werden können, empfehlen wir, das Netzteil an eine geschaltete Steckdose anzuschließen.

Konstruktive Änderungen und Ersatzteile

• Konstruktive Änderungen und vom Hersteller nicht genehmigte Ersatzteile beeinträchtigen die Sicherheit und Funktionalität von UTRUSTA und sind daher nicht zulässig.
• Das dem Kunden gelieferte Produkt darf nicht verändert werden.
• Verwenden Sie nur Original-Ersatzteile.

Kinder

Das Öffnen von Schubladen kann für Kinder eine Verletzungsgefahr darstellen.

• Kinder sollten im Raum angemessen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
• Um sicherzustellen, dass UTRUSTA nicht unbeabsichtigt ausgelöst wird, sollte die mit einem Schalter gekoppelte Steckdose ausgeschaltet werden.

Schrankpflege und Reinigung

Es besteht Stromschlaggefahr, wenn Flüssigkeiten in das Netzteil eindringen.

• Schalten Sie vor der Reinigung der Front die geschaltete Steckdose aus, an die das Netzteil angeschlossen ist.
• Trennen Sie vor der Reinigung der Antriebseinheit und/oder des Netzteils das Netzteil vom Stromnetz.
• Stellen Sie sicher, dass kein Wasser oder starkes Reinigungsmittel mit der Antriebseinheit oder dem Netzteil in Berührung kommt – verwenden Sie ein feuchtes Tuch.
• Öffnen Sie niemals ein Netzteil oder eine Antriebseinheit.
• Jegliche Kabelbeschädigungen sollten sofort von einem qualifizierten Fachmann repariert werden.
• Untersuchen Sie das Gerät häufig auf Anzeichen von Verschleiß oder Beschädigung. Wenn solche Anzeichen vorhanden sind oder wenn das Gerät missbräuchlich verwendet wurde oder nicht funktioniert, wenden Sie sich für weitere Informationen an den Lieferanten.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
